eNSP基本操作及DNS实验

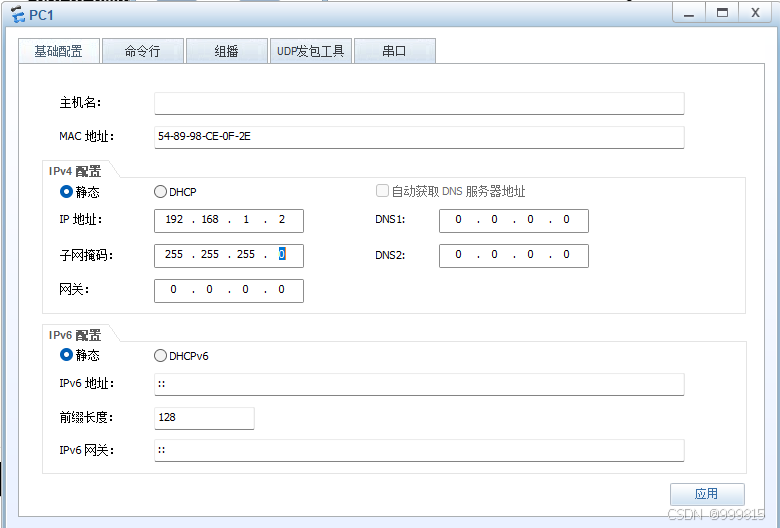

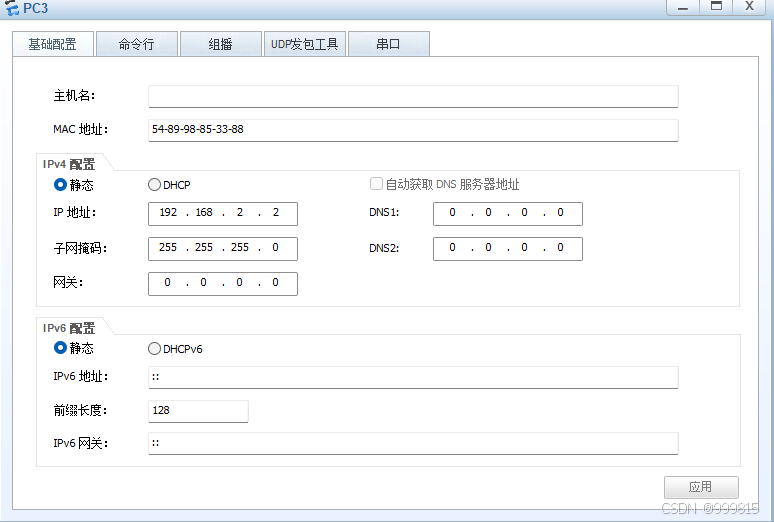

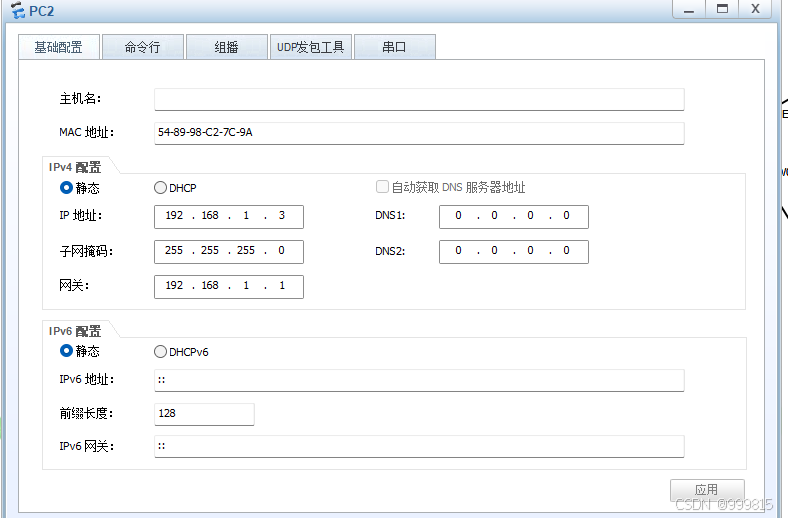

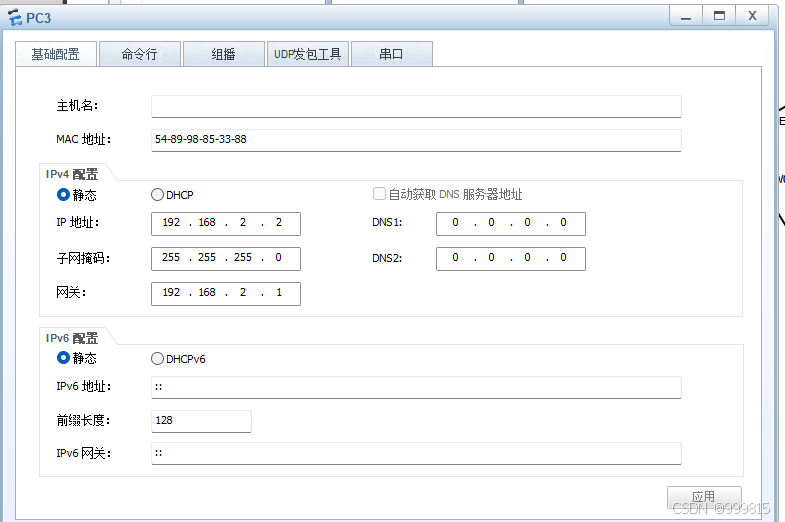

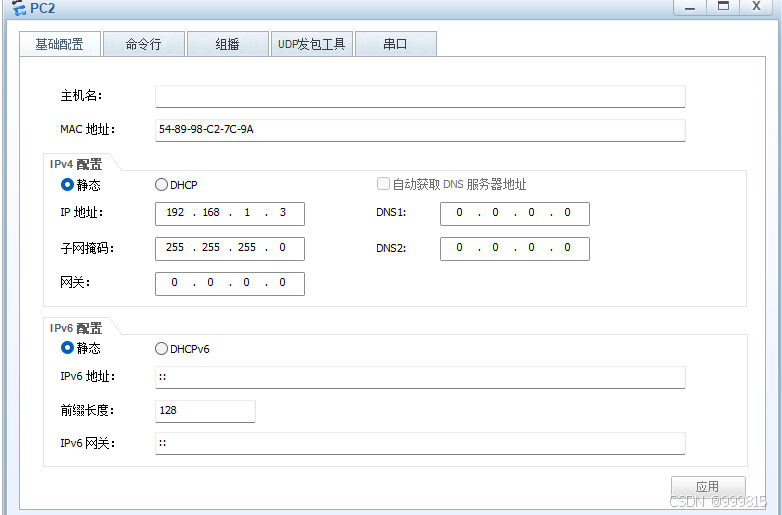

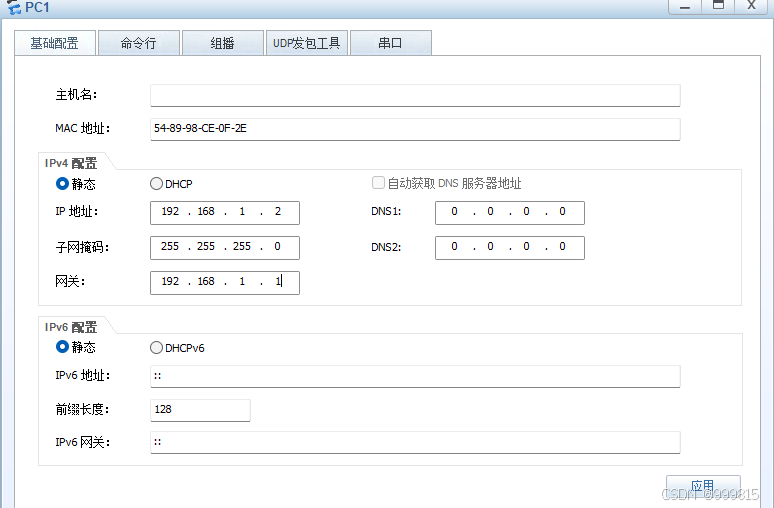

配置pc1，2，3的ip

点击应用退出即可

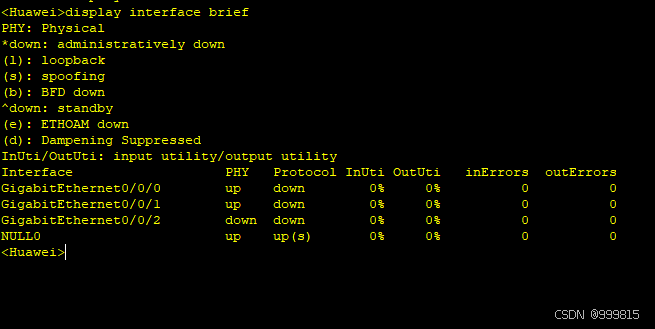

查询接口表

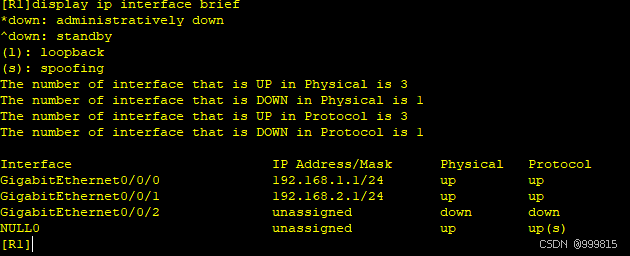

查询ip接口配置

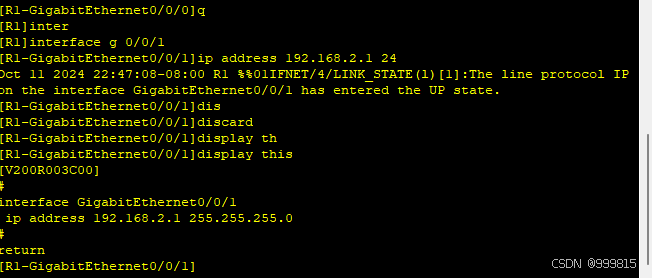

进入接口配置网关

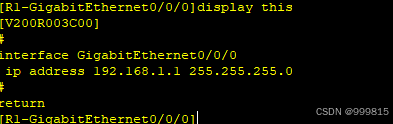

查询当前视图配置

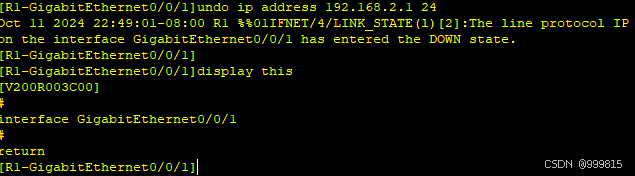

删除命令

显示双up配置成功

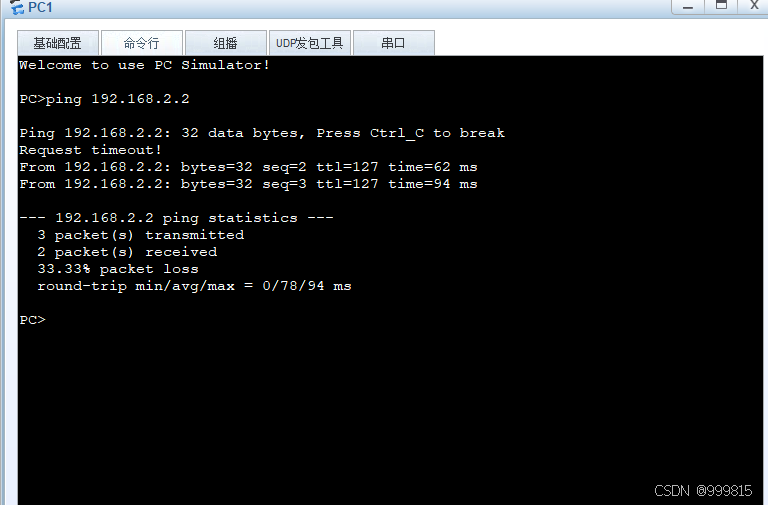

尝试pingpc3

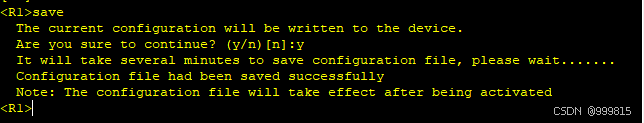

保存配置

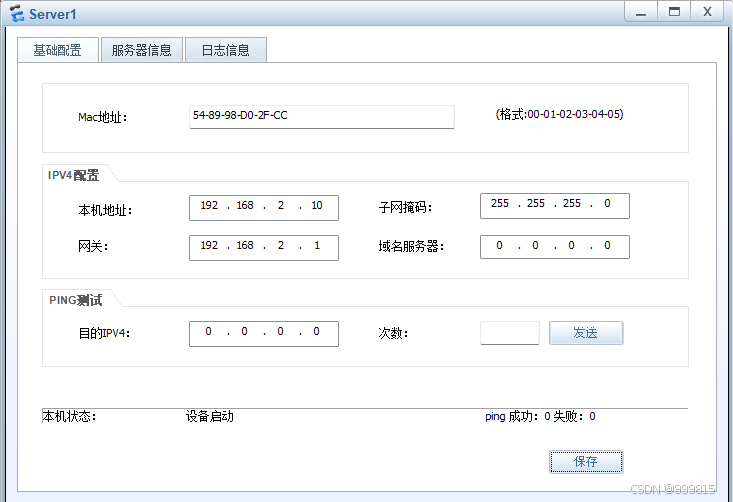

配置服务器ip网关

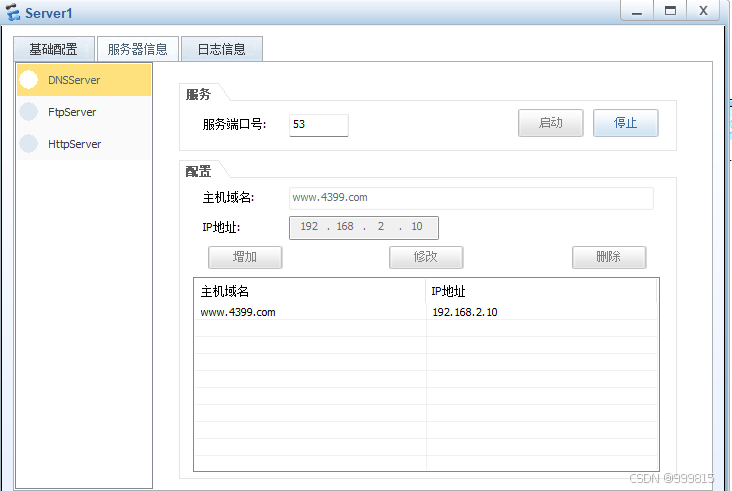

添加一个域名

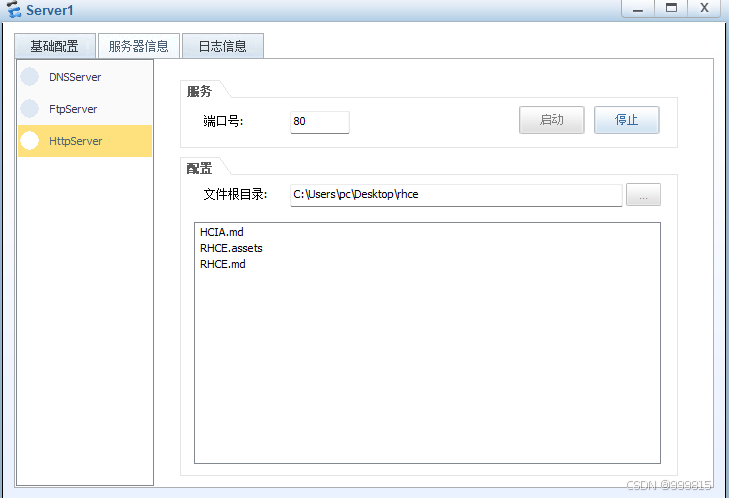

添加访问文件

配置客户端ip网关域名服务器

访问域名

笔记

HCIA

第0天

OSI七层模型

应用层：人机交互 抽象语言--------编码

表示层：编码--------二进制

会话层：提供会话号

传输层：TCP/UDP 分段（收到MTU值的限制）MTU：最大传输单元，默认1500字节 提供端口号 0-65535 1-1023注明端口 1024-65535动态端口/高端口

网络层：IP IP地址-----逻辑地址

数据链路层：介质访问控制层MAC+逻辑链路层LLC

物理层：

人类最早的网络------对等网

距离延长 RJ-45 双绞线 100m

中继器-------物理增压 存在问题：波形失帧

节点增加

p—p—p—p

直线型拓扑（总线型拓扑）

环形拓扑

树状拓扑

波环形拓扑 全网形拓扑

星型拓朴

节点增加设备------HUB 集线器 ------安全 延时 地址 冲突

地址：唯一 格式相同 物理地址/MAC 地址：48位二进制构成以16进制显示

出厂即烧录 全球唯一

冲突问题：相似电流互相吸引碰撞随后抵消

解决方案：CSMA/CD 载波侦听多路访问/冲突检测机制 排队

机制解析：

1.首先使用监听功能，当发现有消息在传播时，停止自身消息发送，进行监听排队，随时准备进入下一阶段.

2.当监听的消息发送完成时，立刻发送自身消息.

3.当消息相撞时，会彼此之间发送一个随机的阈值，因为是随机发送所以一定存在大小之分，到达阈值时再次发送自身信息，这样就规避了冲突.

再次提高要求：

1.无限的传输距离

2.没有冲突

3.形成单播 广播 组播

广播----------广播域 广播域=泛洪区域

网桥-------------交换机------工作在介质访问控制层

速率公式：约等于（带宽/8）85%

交换机的工作原理：

1.当数据帧进入交换机后，交换机会先查看数据中的源MAC地址，之后将该数据的进入接口与该MAC地址相互映射到本地的MAC地址表中；在查看数据帧中的目标MAC地址，基于目标MAC地址查询本地MAC地址表，若存在记录则按照记录进行单播.

2.若不存在记录，则直接洪泛（泛洪）该数据

泛洪：向除了进入接口以外的所有接口全部发送

MAC地址表的老化时间：300s

对等网-----变大----无限的传输距离 无冲突 单播 =网桥----交换机--工作于介质访问控制层----二层设备 认识MAC地址 ----认识则单播 不认识则泛洪 泛红范围越大 延时越高

产了一台设备------路由器--------网络层----IP地址 ARP协议（广播） 广播域=泛洪区域

广播：在一个泛洪区域内 迫使交换机进行泛洪

CISC思科

IPV4 ：32位二进制构成，以点分十进制标识 存在网络位和主机位的区分，网络位用于标定所在范围，主机位用于显示在范围内身份。为了方便人看，故采取8位一分的方式。

00000000 0

00000001 1

00000010 2

00000100 4

00001000 8

00010000 16

00100000 32

01000000 64

10000000 128

子网掩码：必须是连续的1跟连续的0构成，连续的1对应网络位，连续的0对应主机位。

11111111.11111111.11111111.00000000

192.168.1.1 11000000.10101000.00000001.00000001

255.255.255.0 11111111.11111111.11111111.00000000

ARP 协议 （地址解析协议）： 通过一种地址找到另一种地址

老化时间：180s

免费 ARP

IPV6：128位二进制构成 冒分十六进制显示

存在ABCDE五类

ABC类为单播地址 D类为组播地址 E类为保留地址

ABC类为单播地址：即可以作为源IP也可以作为目标IP 每一个单播地址都标识这一个唯一的节点 只有单播地址可以作为源IP地址

D类为组播地址------只能作为IP使用

E类地址----

基于IP地址的第一组8位进行分类

A类:1-126 前8位为网络为

B类：128-191 前18位为网络位

C类：192-223 前24为网络位

D类： 224-239 部分网络位主机位

E类：240-255

特殊地址：

一：127 环回地址 127.0.0.1--------127.255.255.255

二：255.255.255.255 受限广播地址

三：主机位全0 不是单播地址 代表一个网段

四：主机位全1 不是单播地址 直接广播地址

五：0.0.0.0 代表没有地址，也代表所以地址

六：169.254.0.0/16 本地链路地址 自动私有地址

主机位全0 到主机位全1

VLSM 可边长子网掩码 ---------子网划分 （借位）

192.168.1.0/24----192.168.1.255/24 256个主机数 128个

11000000.10101000.00000001.00000000

192.168.1.0/25------192.168.1.127/25 128个

11000000.10101000.00000001.10000000

192.168.1.128/25------192.168.1.255/25 128个

无类域间路由---CIDR 子网汇总 取相同位 去不同位

TCP/IP模型

路由器的工作原理：

1.若PC1试图ping通PC2，在已知IP地址的情况下，会优先进行子网掩码的判断，若在同一个广播域内，则广播发送一个ARP请求包，获取对方的MAC地址，随后则可以进行单播通讯，若获取不到则防骑通讯。

2.若PC1试图ping通PC3，在已知IP地址的情况下，会优先进行子网掩码的判断，若不在同一个广播域，则封装目标MAC地址为自己的网关，发送至网关处，随后路由器根据目标IP查询本地路由器，若不存在记录则则直接丢弃该数据包，若存在记录，则按照及记录发送至该网段的网关处，随后，网关通过ARP找到目标的MAC地址，随后单播即可。

数据链路层：介质访问控制层MAC+逻辑链路层LLC

会话层：

传输层：TCP/UDP 分段 提供端口号

MTU（最大传输单元）：默认1500字节

0-65535 0-1023注明端口 1024-65535 高端口

TCP/IP协议簇

PDU协议数据单元

应用层：数据报文

传输层：数据段

网络层：数据包

数据链路层：数据帧

物理层：比特流

TTL值：生存周期

最大255 推荐64 常见128

以太网Ⅱ型帧

封装与解封装

HTTP-----TCP82端口-------超文本传输协议-----提供网页浏览

HTTPS---TCP443端口---安全传输协议------给网页加密

FTP----TCP20/21端口-----文件传输协议

TFTP-------UDP69---简单文件传输协议

Telnet----TCP23----远程登陆协议

SSH----TCP----22

DNS---UDP/TCP----域名解析协议

DHCP-------UDP67/68-----动态主机配置协议

传输层协议：TCP UDP

TCP--------传输控制协议------面向连接的可靠协议

在完成传输层的基本工作的同时还需要保证数据的完整性和可靠性

面向连接-------三次握手及四次挥手

建立一个端到端的虚链路

SYN：发起一次链接，并告知自身状态

ACK：表示确认 FIN:断开连接 特殊情况：RST：重连 TCP严重错误且重连 PSH:加急接收

URG：紧急指针

可靠性-----4种可靠性机制-----确认 重传 排序 流控 （窗口滑动机制）

UDP------用户数据报文协议-------非面向连接的不可靠协议

仅完成传输的基本工作---分段 端口号

TCP的分段和IP的分片

IP的分片：受到MTU值的限制

MSS值

传输层 TCP的分段 1500字节 TCP包头20字节+DATE1500字节

网络层 IP分片

数据链路层： MTU值的限制

<Huawei> 用户视图 仅具有查询权限

<Huawei> system-view 进入系统视图

[Huawei] 系统视图 可以进行部分的命令配置

Ctrl+Z 直接跳回用户视图

[Huawei]quit 返回上一层

[Huawei]sysname 起名

？ =查询后续可接上的命令 tab=根据已知命令自动补全后续命令

[R1]display interface brief 查询接口配置

[R1]display ip interface brief 查询接口的IP配置

[R1]interface GigabitEthernet 0/0/0 进入G0/0/0接口

[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 24 配置IP地址为192.168.1.1/24

display this 查询当前视图下的所以配置

Undo 删除---

1.在什么视图下敲错的命令，则在什么视图下去删除

2.在敲错的命令前+undo 即可达到删除效果

<R1>save 保存

DNS：域名解析协议

DNS协议是运行与UDP协议之上（TCP也存在），使用端口号为53.

正向解析：根据主机域名查找相应的IP地址

反向解析：根据IP地址查找相应的主机域名

是一个典型的C/S（client/server）结构 ------DNS客户端

-------DNS服务器

DHCP---动态主机配置协议 ---UDP协议的67/68号端口

典型的C/S结构----------DHCP客户端--------索要IP地址

DHCP服务器----------发放IP地址

DHCP客户端初次申请IP地址：

①DHCP客户端向DHCP服务器去要IP地址，广播，源IP：0.0.0.0 源MAC： 自己 目标IP：255.255.255.255 目标MAC：全F DHCP-----discover包

②DHCP服务器向DHCP客户端去回复，DHCP-offer包，单播/广播 Offer包中存在一个临时有效的IP地址

③DHCP客户端向DHCP服务器发送一个DHCP-request包，广播，“我确定使用该IP”

④DHCP服务器向DHCP客户端发送一个DHCP-ACK包，确认收到 单播/广播

再次获取：

DHCP客户端向DHCP服务器发送一个DHCP-request包，我还想请求之前下发的IP地址

1.DHCP服务器依旧保有之前的 IP地址，则直接发送DHCP-ACK包表示确认.

2.DHCP服务器已经将请求的IP地址发放给了其他设备，则将发送一个DHCP-NAK包，表示拒绝该请求
