实现51单片机流水灯的运作原理和代码程序

51单片机（通常指基于8051内核的单片机）流水灯是一种常见的入门实验，用于演示单片机控制多个LED灯的逐一亮灭效果。下面是流水灯的基本运作原理和代码程序。

一.运作原理

  1. 硬件连接：

      • 多个LED灯并联在单片机的I/O端口上，每个LED灯串联一个限流电阻。

      • 所有LED灯的负极（阴极）通过限流电阻连接到单片机的不同I/O引脚，正极（阳极）统一连接到电源正极（通常是VCC）。

      • 为了防止反向电流损坏LED，可以使用二极管来保护电路。

  2. 软件控制：

      • 使用单片机编程控制每个I/O端口的电平（高电平或低电平），以控制对应LED灯的亮灭。

      • 通过延时函数（如delay），改变各个LED灯的状态，从而产生流水效果。

二.代码程序

以下是一个简单的流水灯示例程序，使用C语言编写，假设使用了Keil uVision IDE和Proteus仿真软件进行开发和仿真。

【c】
 #include <reg51.h>  // 包含8051单片机寄存器定义的头文件

#define LED_PORT P1  // 定义LED连接的端口，这里假设连接到P1口

void delay(unsigned int ms);  // 延时函数声明

void main() {
    unsigned char led_pattern = 0x01;  // 初始LED状态，00000001，即第一个LED亮

    while (1) {  // 无限循环
        LED_PORT = led_pattern;  // 将当前LED状态输出到端口
        delay(500);  // 延时500ms

        led_pattern <<= 1;  // 左移一位，点亮下一个LED
        if (led_pattern == 0x00) {  // 如果所有LED都已熄灭，则重置为第一个LED亮
            led_pattern = 0x01;
        }
    }
}

// 简单的延时函数，基于计数循环实现
void delay(unsigned int ms) {
    unsigned int i, j;
    for (i = ms; i > 0; i--) {
        for (j = 110; j > 0; j--);  // 大约1ms的延时，具体值可能需要根据晶振频率调整
    }
}

1.解释

  1. 定义LED端口：#define LED_PORT P1将LED连接的端口定义为P1。

  2. 初始化LED状态：unsigned char led_pattern = 0x01;设置初始状态为第一个LED亮。

  3. 主循环：

      • LED_PORT = led_pattern;将当前LED状态输出到P1端口。

      • delay(500);延时500ms。

      • led_pattern <<= 1;左移一位，点亮下一个LED。

      • `if (led_pattern == 0x00) { led_pattern = 0x01; }`如果所有LED都已熄灭，则重置为第一个LED亮。

  4. 延时函数：delay函数通过计数循环实现简单的延时，大约1ms（具体值需要根据晶振频率调整）。

注意事项

  • 延时函数的精度依赖于单片机的晶振频率，实际应用中可能需要更精确的延时方法（如定时器）。

  • 在连接硬件时，注意限流电阻的选择，防止LED损坏。

  • 本示例假设所有LED为共阳极接法，如果是共阴极接法，需要调整电平逻辑。

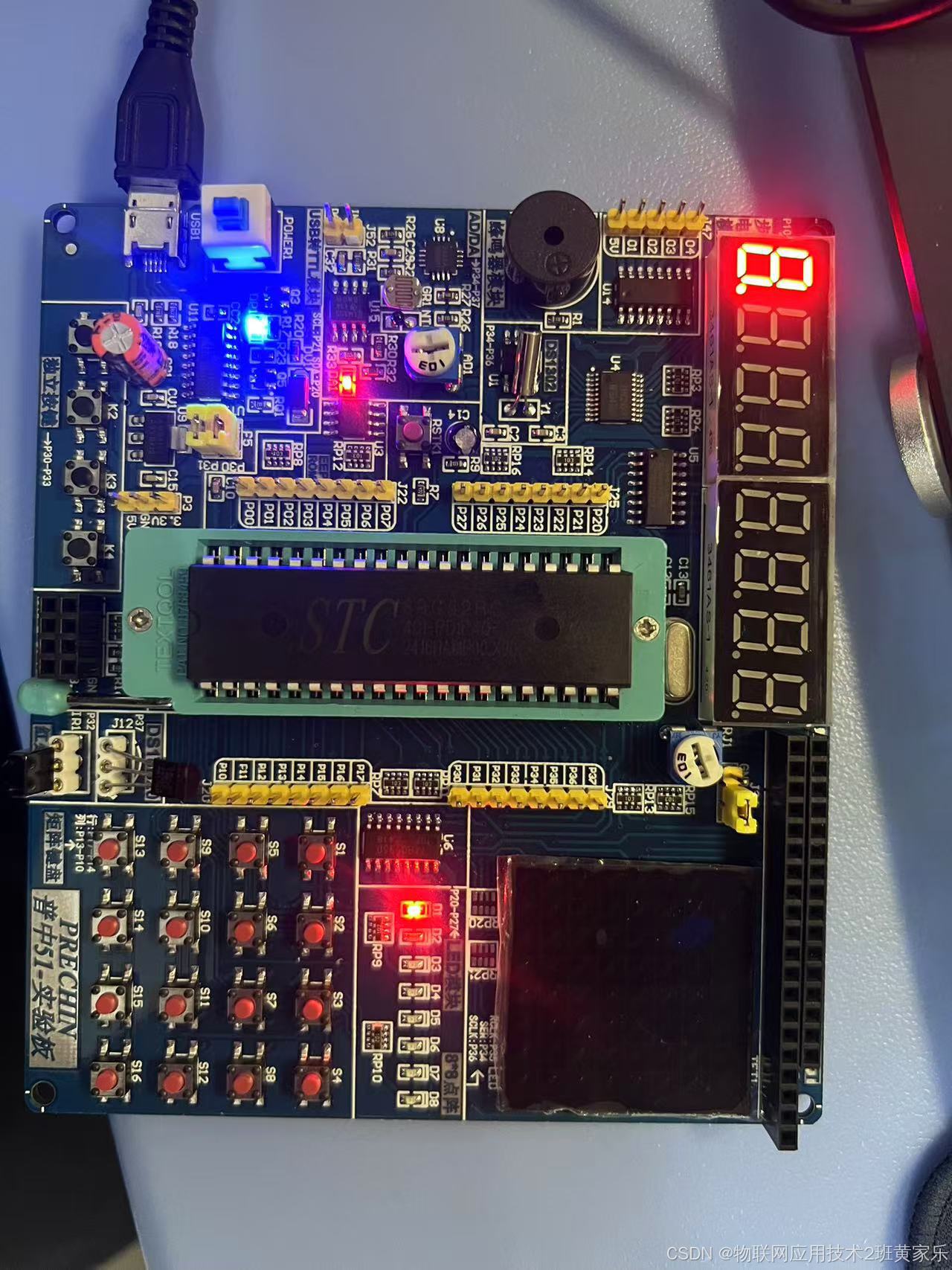

实验效果图

三.总结

通过以上步骤，我们已经实现了最简单的C51单片机流水灯效果。在实际使用中，我们可以根据需要调整LED灯的数量、延时时间和亮灭顺序，从而创造出更多样的流水灯效果。
