基本共射放大电路的工作原理

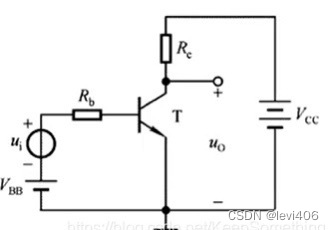

1,基本共射放大电路的组成及各元件的作用



     共射：输入回路与输出回路公共端是发射极，且是整个电路的参考点。



         T:有源元件，能够控制能量的元件。I

         VBB 、Rb：：VBB使发射结电压大于开启电压UBE>Uon ；Rb 使回路具有合适的直流电流IB。

         VCC：使集电结反偏UCE ≥ UBE ,让三极管工作在放大状态；同时作为负载的能源。

         RC ：把动态的ic转化成电压变化。

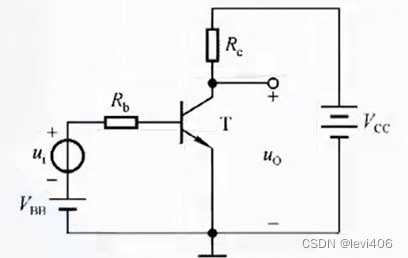

         动态信号作用时：

     输入电压ui为零时，晶体管各极的电流、b-e间的结电压，c-e间的管压降称为静态工作点Q。

2,基本共射放大电路的波形分析

①设置静态工作点的必要性

    为什么放大的对象是动态信号，却要在晶体管信号为零时有合适的直流电流和极间电压？

         如果不加直流电压VBB ，输出电压必然失真。







设置静态工作点，虽然首先要解决的是失真问题，但Q点几乎影响着所有的动态参数。





         ②波形分析

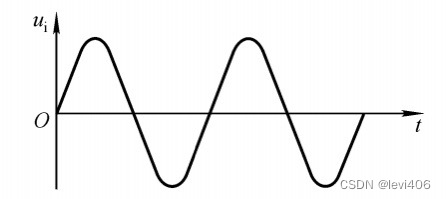

输入正弦交流信号如下图

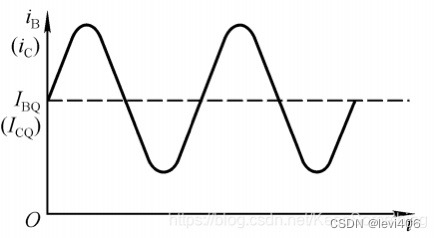

 iB的波形：动态信号驮载在静态之上

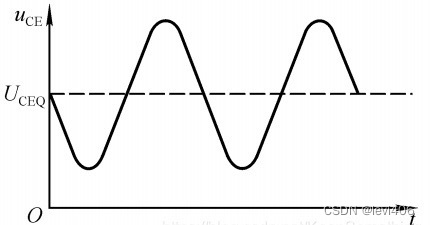

 UCE电压与iC反相

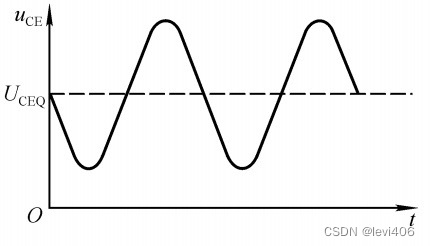

输出电压信号如下：可以看出输出和输入是反相的

 ③饱和失真

截止失真





由③④可以得出，要想不失真，就要在信号的整个周期内保证晶体管始终工作在放大区。

3,放大电路的组成原理

   ①静态工作点合适：合适的直流电源、合适的电路参数。

   ②动态信号能够作用于晶体管的输入回路，在负载上能够获得放大了的动态信号。

   ③对实用放大电路的要求：共地、直流电源种类尽可能少、负载上无直流分量。

4,两种实用的放大电路

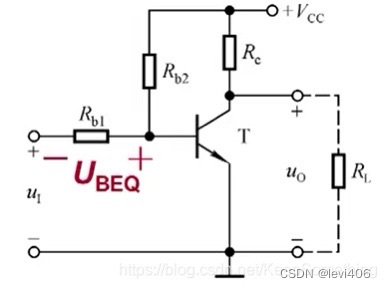

   ①直接耦合放大电路



静态时，UBEQ = URb1(并联关系)。

      动态时，Vcc和ui同时作用于晶体管的输入回路。动态信号驮载在静态之上。

      问题点一：输入端有交流损失。

      问题点二：负载上有直流损耗。

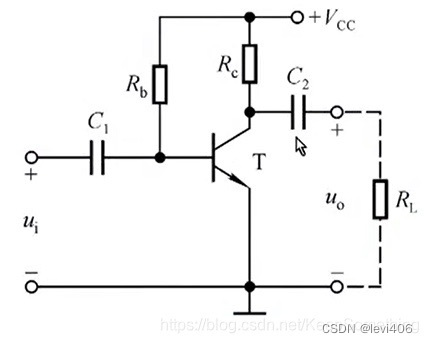

  ②阻容耦合放大电路



C1、C2称为耦合电容。

      耦合电容的容量应足够大，即对于交流信号近似为短路。其作用是“隔离直流通过交流”。
