电路中的复位是什么如何操作的

目录

为什么要复位？

复位分类

电路中的复位电路为什么能复位?

触发器复位：

RC串联电路复位（单片机上电常用）

---

为什么要复位？

复位操作的目的是将系统或电路从任何当前状态返回到一个已知的初始状态，通常是默认或安全状态。在数字电子设备和计算机系统中，复位信号通常会清除存储器元件（如触发器）的内容，关闭正在运行的进程，清除错误，或重新同步系统组件。

1. 错误修复：当系统运行出错，或者进入无法恢复的状态时，复位可以将系统恢复到正常的初始状态，从而修复错误。

2. 系统初始化：在系统启动时，复位可以将系统的各种参数设置为预设的初始值，以确保系统的正常运行。

3. 性能优化：在系统运行一段时间后，可能会出现各种性能问题，例如内存泄漏、资源耗尽等。通过复位，可以释放已经使用的资源，优化系统的性能。

4. 安全保障：在某些情况下，复位可以用作一种安全策略，例如在密码输入错误多次后，系统可能会自动复位，防止暴力破解。

复位分类

a)硬件复位：通过硬件给系统一个复位，比如在电路板设计一个复位按钮电路。硬件复位的作用一般是全局的
b)软件复位：作用区域一般是块结构
c)上电复位：系统在上电的瞬间就执行复位操作，上电复位里面包括硬件复位和软件复位（是从上电复位里面的某点开始的启动操作）的操作

电路中的复位电路为什么能复位?

复位电路在数字系统中起着重要的作用，它可以将系统或电路重置到预设的初始状态。复位操作通常在启动时、系统出错时或需要重新同步系统时进行。

复位电路的工作原理取决于具体的电路设计，但通常会涉及到设置或清除存储元素（例如，触发器或寄存器）的状态。

触发器复位：

以下是一个非常基础的复位电路例子，它使用了一个D触发器：

```

+-----+ +-----+

| | | |

-->-| CLK |-----| CLK |

| | | |

| | | |

-->-| D |-----| Q |--->

| | | |

| | | |

-->-| RST |-----| RST |

| | | |

+-----+ +-----+

```



在这个例子中，D触发器的CLK（时钟）输入被用来接收数据，D（数据）输入被用来设置触发器的状态，而RST（复位）输入被用来清除触发器的状态。当RST输入被设置为高电平时，触发器的Q输出会被设置为低电平，无论CLK和D输入的状态如何。这就是复位操作。

触发器复位通常使用一个触发器（例如，D触发器或JK触发器）来实现复位功能。触发器复位可以在任何时候通过改变触发器的输入状态来实现复位，不仅仅是在系统上电时。触发器复位可以由用户通过按钮、开关或软件控制实现，也可以由系统内部的错误检测机制自动触发。这种复位方式可以更灵活地响应系统的运行状态，及时对错误情况进行处理。

这只是一个基础的例子，实际的复位电路可能会更复杂，并且可能会涉及到更多的存储元素和逻辑门。然而，基本的原理是一样的：复位电路通过设置或清除存储元素的状态，将系统重置到预设的初始状态。



RC串联电路复位（单片机上电常用）

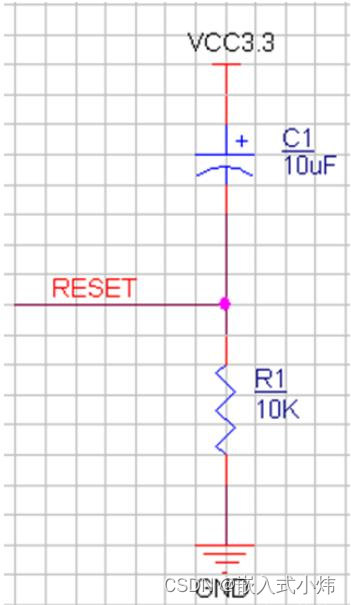

高电平复位:

上电复位电路本质上就是RC串联充电电路。

上电后，由于电容两端电压不能突变，上电一瞬间电容等效为短路，因此RST为高电平，电位等于VCC，复位、之后通过电阻R1对电容进行充电，与此同时电阻两端电压开始减小，根据时间常数τ=RC，对于上图中的电路尔而言，大概需要4τ-5τ，也就是经0.4S-0.5S左右可近似认为电容充电完毕，此时电容两端电压差近似为VCC，电阻两端电压差为0V，从而RST就为低电平，近似为0V，单片机开始工作。

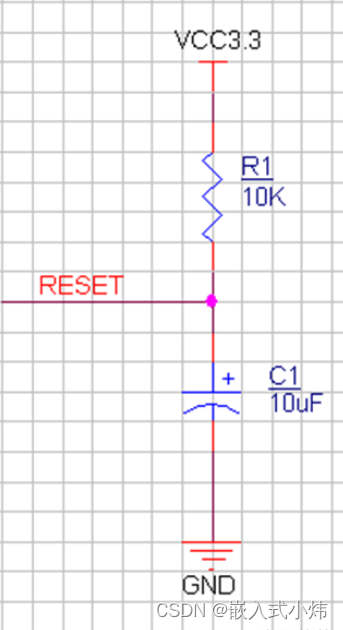

低电平复位：

上电后，由于电容两端电压不能突变的特性，上电一瞬间，RST端点位近似为GND，即低电平【瞬间电容击穿也仅是击穿到地，仍为低电平】，复位完成。之后，经过4τ-5τ的时间后，电容充电完毕，电容两端电压差近似VCC，电阻两端电压差为0V，相当于导线，从而RST端电位近似于VCC，后正常工作。
