史上最全ospf的说明书

目录

ospf基础知识

ospf的三 五 七 故障排错

ospf的dr和bdr

ospf的多区域配置

lsa解析

特殊区域

路由汇总

区域配置错误的解决办法

ospf选路

ospf的配置错误的排错思路

---

ospf基础知识

ospf出现的背景：

手工配置静态路由过于繁琐且容易出错，就有了动态路由协议

ospf是什么：

开放式最短路径优先协议，选举最优的路由.

适用于中、大型网络规模,常见的场景有：

&政企网，层次化的网络架构中

&数据中心内部，用于实现把不同的网段打通

ospf的骨干区域和非骨干区域：

ospf里把area 0 定义为骨干区域，除了骨干区域其他的都是非骨干区域，骨干区域和非骨干区域必须相连

ospf的单区域配置：

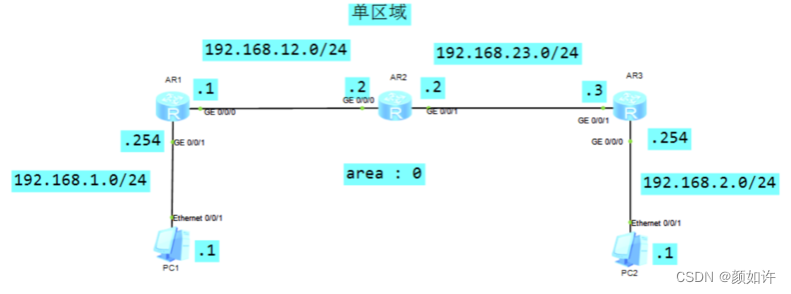

拓扑图：

要求：不配置静态路由，实现全网互通

配置：

R1:配置
ospf 1 router-id 1.1.1.1    //指定ospf进程号， 指定router-id
 area 0.0.0.0               //指定区域id
  network 192.168.1.0 0.0.0.255     //宣告直连网段
  network 192.168.12.0 0.0.0.255    //宣告直连网段

R2:配置
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 192.168.23.0 0.0.0.255
  network 192.168.12.0 0.0.0.255

R3:配置
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 192.168.23.0 0.0.0.255
  network 192.168.2.0 0.0.0.255

display  ospf   peer  brief     //查看邻居表简要信息
display  ip routing-table       //查看路由表
PC1  ping  PC2  验证结果

ospf的三 五 七 故障排错

ospf三个的工作过程：

建立邻居-同步数据库-选举最优路由

ospf的五种报文：

hello报文：建立，维护，断开邻居

dd报文：用于发送简要的数据库信息

lsr报文：请求自己数据库没有的lsa

lsu报文：对于收到的lsr，更新lsa给对方

lsack：对于收到更新的lsa后，表示确认

ospf的七种状态：

down：最开始的状态，发送hello报文

init：发送hello报文，但是hello报文不含自己的router-id

2-way：发送hello报文，而且hello报文含有自己的router-id，邻居关系已经完全建立

exstart：开始建立邻接关系，开始发送第一个dd报文，dd报文中含有数据库的简要信息

exchange：开始交互剩下的dd报文，完成lsa的同步

loading：开始交互剩下的lsr，lsu，lsack

full：邻接关系已经完全建立

这提供几个排错的知识：

路由器停留在init状态：同网段的路由器不能互通，配置了路由的策略，接口未开启

路由器停留在2-way状态：dr没有选举成功

路由器停留在exstart状态：master设备的mtu值小于slave设备的mtu（就是mtu值不一致）

                                            router-id大的为master设备

路由器停留在exchange状态：master设备的mtu值大于slave设备的mtu（就是mtu值不一致）

当状态已经是full，但是无法同步数据库：两端的网络类型不一样，例如一端是广播，一端是点对点

ospf的dr和bdr

dr是什么：

dr就相当于大哥，其他的路由器就相当于小弟，所有小弟只需要和大哥建立连接，不需要和旁边的小弟建立连接，

作用：

减少邻接关系，加快ospf的数据库的同步，减少了ospf的协议流量

特点：

不可以抢占，选举原则：先比较优先级(默认为1)，优先级一样，则比较router-id

修改优先级

[R2-G0/0/0]ospf dr-priority 100 //修改接口的优先级为100

<r1>reset ospf process  //在用户视图下，重启ospf的进程

<r2>reset ospf process

bdr：dr的备份

dr一定存在，bdr可以存在也可以不存在

dr-other

除了dr和bdr其他的路由器都是dr-other

ospf的多区域配置

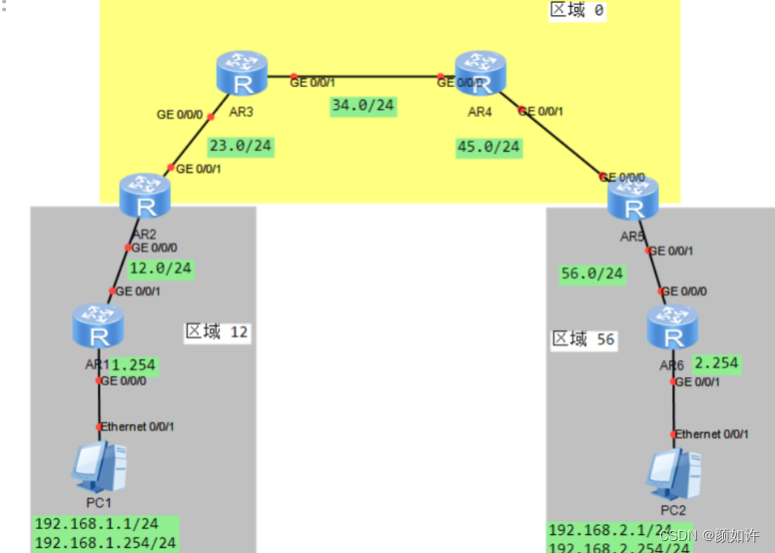

拓扑图：

 要求：使用ospf要求全网互通

配置：

R1配置:
ospf 1 router-id 1.1.1.1
  area 0.0.0.12
    network 192.168.1.0 0.0.0.255
    network 192.168.12.0 0.0.0.255
R2配置：
ospf 1 router-id 2.2.2.2
  area 0.0.0.0
    network 192.168.23.0 0.0.0.255
  area 0.0.0.12
    network 192.168.12.0 0.0.0.255
R3配置：
ospf 1 router-id 3.3.3.3
  area 0.0.0.0
    network 192.168.23.0 0.0.0.255
    network 192.168.34.0 0.0.0.255
R4配置：
ospf 1 router-id 4.4.4.4
  area 0.0.0.0
    network 192.168.34.0 0.0.0.255
    network 192.168.45.0 0.0.0.255
R5配置：
ospf 1 router-id 5.5.5.5
  area 0.0.0.0
    network 192.168.45.0 0.0.0.255
  area 0.0.0.56
    network 192.168.56.0 0.0.0.255
R6配置
ospf 1 router-id 6.6.6.6
  area 0.0.0.56
    network 192.168.2.0 0.0.0.255
    network 192.168.56.0 0.0.0.255

**常用查询命令**
display  ip interface brief  查看接口IP地址
display  ospf interface 查看dr /bdr信息
display  ospf lsdb  查看ospf数据库信息

lsa解析

一类lsa：用来描述自己的，我在哪个网段，我的子网掩码是多少，我连着谁，用来计算区域内的路由信息和拓扑信息

二类lsa：用来描述dr的子网掩码，同时记录了和dr的相连的路由器的信息，完善区域内的拓扑信息

三类lsa：一类lsa和二类lsa的汇总，发送到其他区域，实现区域与区域之间的通信，每经过一个ABR设备， (通告路由器）都会变化一次，变成所有经过的那台ABR的 Router-id

五类的lsa：由lsdb（连接外部的路由器）产生，用来描述外部的路由信息，他将泛洪到所有区域

四类的lsa：由同时属于lsdb的那个区域的abr产生，帮助其他的abr找到asbr的router-id，为了配合5类的lsa，计算外部路由信息

七类的lsa：

-产生的路由器：AdvRouter : NSSA区域的ASBR的Router-id

用于通告NSSA区域的外部路由

特殊区域

作用：为了保护另外一个区域不受外部链路的影响

           减少路由表和数据库的规模，减少设备的压力，减少路由数量

stub区域

作用：保护一个区域不受来自外部链路的影响，避免外部路由对路由器带宽和存储资源的消耗，缩减LSDB和路由表的规模，减少路由信息数量，降低设备负载

不接收，4类和5类的LSA

只接收，1类，2类，3类的LSA

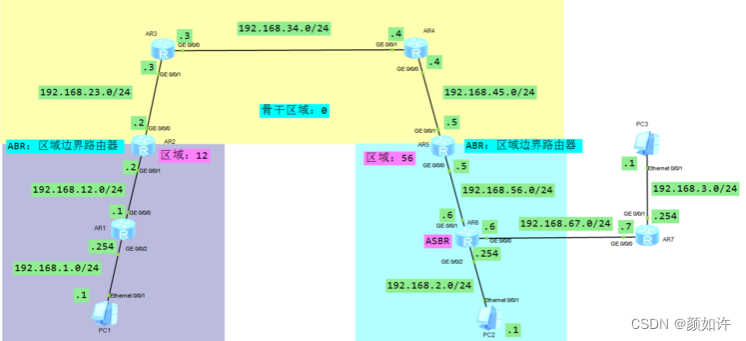

拓扑图：

 配置（ospf多区域的配置这里就不再赘述，这里主要介绍区域的设置和路由的引入）：

[R1]ospf 1
[R1-ospf-1]area 12
[R1-ospf-1-area 0.0.0.12]stub

**R6配置**
#
interface GigabitEthernet0/0/0
 ip address 192.168.67.6 255.255.255.0
#
ip route-static 192.168.3.0  24  192.168.67.7


**R7配置**
interface GigabitEthernet0/0/0
 ip address 192.168.67.7 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.3.254 255.255.255.0
#
ip route-static 192.168.0.0  16  192.168.67.6

R6上在OSPF进程下引入静态路由
**R6配置**
ospf 1 router-id 6.6.6.6
   import-route static

外部引入路由：一定要进行宣告进入ospf区域，路由才可以进入

stub-no summary

区域的ABR会自动产生一条默认的3类的LSA，帮助转发数据，相比stub区域多了3类的lsa

配置：

[R1-ospf-1-area 0.0.0.12]stub no-summary

nssa区域

-作用：保护一个区域不受来自外部链路的影响，避免外部路由对路由器带宽和存储资源的消耗，缩减LSDB数据库的规模，减少路由表信息数量，降低设备负载，但是nssa自己区域的设备又可以引入外部路由

-该区域允许接受1类，2类，3类，7类的LSA

-该区域不学习和接受，4类，5类LSA

-NSSA区域的ABR会自动产生表示默认路由的7类的LSA

-NSSA区域的ABR会自动的将7类的LSA转成5类的LSA

-7类的LSA只能在特殊区域NSSA内部传播

-该区域会通过ABR生产成一条默认的7类LSA，用于访问外部网络

（结合了stub区域的特点，但是还可以接收外部的路由）

配置：

[R1-ospf-1-area 0.0.0.12]nssa

nssa no-summary

该区域不接收3类，4类，5类的lsa

但是该区域会通过ABR生产成一条默认的3类LSA和7类LSA用于访问外部网络

该区域的ABR会自动的将7类的LSA转成5类的LSA

7类的LSA只能在特殊区域NSSA内部传播

路由汇总

概念：将具有多条有相同前缀的路由汇总成一条路由

作用：减少路由条目，减小设备的压力，减小数据库的规模，减小其他区域不稳定链路的影响

区域间的路由汇总：

在区域间的路由器上宣告多条路由，在abr上面汇总

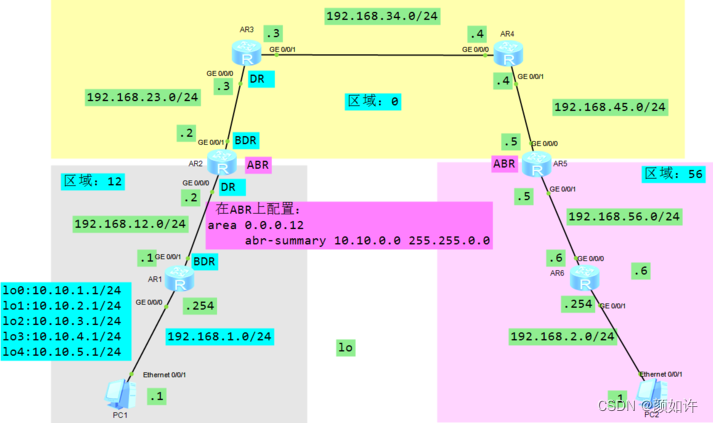

拓扑：

配置：

区域间路由汇总：ABR汇总
第一步：配置接口信息(在R1上配置）
interface LoopBack0
  ip address 10.10.1.1 255.255.255.0
#
interface LoopBack1
  ip address 10.10.2.1 255.255.255.0
#
interface LoopBack2
  ip address 10.10.3.1 255.255.255.0
#
interface LoopBack3
  ip address 10.10.4.1 255.255.255.0

interface LoopBack4
  ip address 10.10.5.1 255.255.255.0

第二步：宣告路由（在R1上配置）
ospf 1 router-id 1.1.1.1
  area 0.0.0.12
    network 192.168.12.0 0.0.0.255
    network 10.10.1.0 0.0.0.255
    network 10.10.2.0 0.0.0.255
    network 10.10.3.0 0.0.0.255
    network 10.10.4.0 0.0.0.255
    network 10.10.5.0 0.0.0.255


第三步：配置ABR汇总信息（在R2上配置-ABR上配置）
ospf 1 router-id 2.2.2.2
  area 0.0.0.12
     abr-summary 10.10.0.0 255.255.0.0

外部路由汇总

拓扑和配置和区域间的路由汇总是一样的，唯一不同点是在asbr上面汇总

区域配置错误的解决办法

情景：骨干区域无法和非骨干区域连接在一起，无论怎么规划都不行

解决方案：

vlink虚拟链路

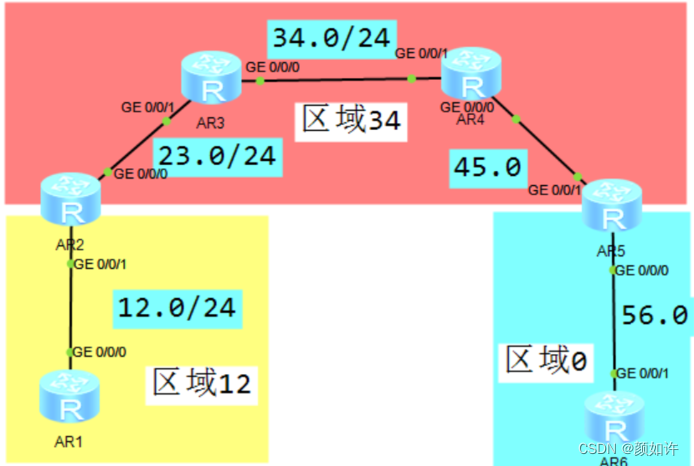

拓扑图：

 配置（建立一条虚拟链路，指向对方的router-id）：

AR2：
ospf 1 router-id 2.2.2.2
  area 0.0.0.12
    network 192.168.12.0 0.0.0.255
  area 0.0.0.34
    network 192.168.23.0 0.0.0.255
    vlink-peer 5.5.5.5

AR5：
ospf 1 router-id 5.5.5.5
  area 0.0.0.0
    network 192.168.56.0 0.0.0.255
  area 0.0.0.34
    network 192.168.45.0 0.0.0.255
    vlink-peer 2.2.2.2

注：十分的脆弱，且很依赖传输区域

多进程导入

一台设备上可以有多个ospf进程，利用这些进程相互独立的特点，通过进程互相引入的方式，学习不同进程下的路由，就像在OSPF中引入其他路由协议一样

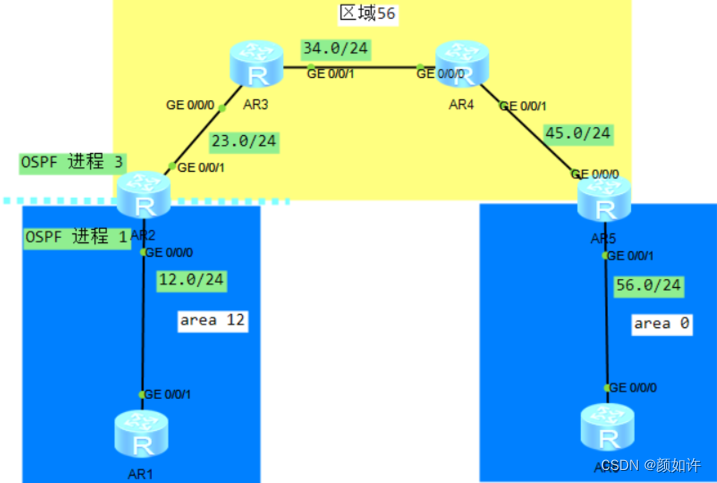

拓扑图：

 配置：

AR2配置：
ospf 1 router-id 2.2.2.2
 import-route ospf 3      //导入ospf进程3
 area 0.0.0.12
  network 192.168.12.0 0.0.0.255
#
ospf 3 router-id 2.2.2.2
 import-route ospf 1      //导入ospf进程1
 area 0.0.0.56
  network 192.168.23.0 0.0.0.255

注：多进程导入相当于改变了网络结构，像在OSPF中引入其他路由协议一样

建立隧道

通用路由封装协议，GRE使用Tunnel里面的ip地址，作为建立区域0邻居关系的地址，建立一条隧道，通过隧道地址进行互通，真正的建立邻居的隧道地址，在传输过程中不会解封装，通过隧道地址在区域34进行转发，只有到达隧道的终点，才会解封装，漏出真实的地址，实现了跨越多个网络建立了直连的区域0 的邻居关系（就相当于从东北穿着毛衣去了三亚，到了三亚把衣服脱了下来，你还是你，只是在路途需要毛衣）

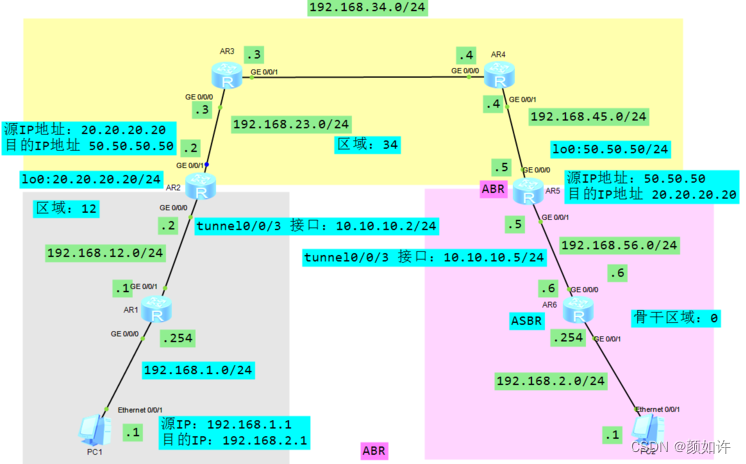

拓扑：

 配置：

配置GRE隧道
sysname R2
#
interface LoopBack0
 ip address 20.20.20.20 255.255.255.0   //配置loopback接口，
 做隧道中的源IP地址 ，为什么，因为稳定，不会down


interface Tunnel0/0/3     //创建隧道接口
 ip address 10.10.10.2 255.255.255.0   //给隧道接口配置IP地址，（在已经建立的隧道, 在ospf中区域0建立邻居）
 tunnel-protocol gre     //把隧道的模式，定义为GRE
 source 20.20.20.20       //进入隧道的数据要进行二次封装，在原始的数据包的IP头部前，在加1层IP头部，封装新的源IP和目的IP
 destination 50.50.50.50  //二次封装的目的IP地址


sysname R5
#
interface LoopBack0
 ip address 50.50.50.50 255.255.255.0
#
interface Tunnel0/0/3
 ip address 10.10.10.5 255.255.255.0
 tunnel-protocol gre
 source 50.50.50.50
 destination 20.20.20.20

 sysname R2
#
 ospf 1 router-id 2.2.2.2
 area 0.0.0.0                    //创建区域0
  network 10.10.10.0 0.0.0.255   //把隧道接口的IP地址，宣告进区域0，让R2变成ABR
 area 0.0.0.12
  network 192.168.12.0 0.0.0.255
 area 0.0.0.34
  network 20.20.20.0 0.0.0.255    //把loopback接口的IP地址，宣告进区域34
  network 192.168.23.0 0.0.0.255


 sysname R5
#
ospf 1 router-id 5.5.5.5
 area 0.0.0.0
  network 10.10.10.0 0.0.0.255
  network 192.168.56.0 0.0.0.255
 area 0.0.0.34
  network 50.50.50.0 0.0.0.255
  network 192.168.45.0 0.0.0.255

注：这种是最好的，最常用的

ospf选路

进入接口视图 输入命令：ospf cost 5 （默认是1），利用自己设置开销值，让流量按照我们自己规划的方向走

这里还扩展一个小知识：ospf type1 和ospf type 2

type 1 ：计算内部开销值+外部开开销值

type 2 ：只计算外部的开销值

为什么可以在接口上选路，为什么还要设置type 1 和 type 2 ？

当出现两个出口设备的时候，就要设置type1，因为出去和回来的路径不对称就会导致 外网无法访问内网这个需求满足不了（当然不需要这个服务，就当了解）

ospf的配置错误的排错思路

ospf的邻居关系建立不成功的可能的原因

1.路由器id相同

2.区域id不同

3.认证类型不同，不能ping通

（一端是接口认证，一端是区域认证）

（ 一端认证是md5 一端是simple）

4.认证数据不同（密码不同 ）

5.hellointerval配置不同

6.routerdeadinterval配置不同

7.接口mtu不同

8.帧中继map映射缺少broadcast关键字
