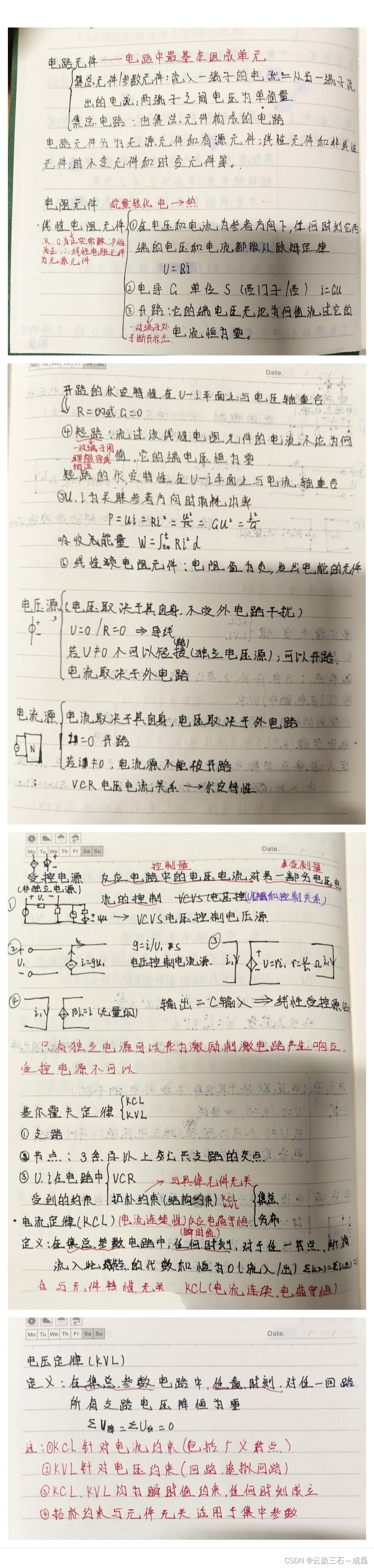

电路定律与电路模型㈡

1、电路元件－电路中最基本组成单元

        集总元件（参数元件）：流入一端子电流等于从另一端子流出的电流。两端子之间电压为单质量。

         集总电路：由集总原件构成的电路

         电路元件分为：无源元件和有源元件

                                            线性元件和非线性元件

                                             时不变元件和时变元件

2、电阻元件（能量转化：电能，转化为热能。）

线性电阻元件（因为R.G为正实数；P恒为正所以线性电阻元件为无源元件）

①在电压和电流为参考方向下，任何时候它两端的电压和电流都服从欧姆定律（U=RI）

②电导G单位S（西门子，简称西）

③开路：它的端电压无论为何值流过它的电流恒为0。（当一对端子处于断开状态，则它们为开路。）

开路的伏安特性曲线在U－I平面上与电压轴重合。（R=∞或G=0）

④短路：流过该线性电阻元件的电流，无论为何值，它的端电压恒为0。（当一对端子用理想导线相连时，它们为短路。）

短路的伏安特性在U－I平面上与电流轴重合。

⑤U、I为关联参考方向时消耗功率

       P=UI=RI²=U²／R=GU²=I²／G

⑥线性负电阻元件：电阻值为负，发出电能的元件

3、电压源：

①电压取决于其自身不受外电路干扰，电流取决于外电路。

②U=0/R=0→导线

③若U≠0可以为开路，独立电源不可以短路

4、电流源

①电流取决于其自身，电压取决于外电路。

②i=0开路

③i≠0电流源不能被开路。

5、基尔霍夫定律（KCL.KVL）

KCL（电流的连续性,反应电荷守恒）

定义：在集总参数电路中，任何时刻，对于任一节点，所有流入此节点的代数和为0。（流入=流出=0）

KVL

定义：在集总参数电路中，任意时刻，对任一电路所有电路电压降落恒为0。（降落=升高=0）

♢拓扑约束（结构约束）与元件特性无关。

♢KCL针对电流约束。（节点，广义节点）

♢KCL针对电压约束（回路、虚拟回路）

♢KVL,KCL均为瞬时值约束,任何时刻成立。
