STM32GPIO输出实战-LED模板

一，LED控制原理
二，任意控制LED模板
- 1，Led底层
- 2，代码详细解析
三，实用技巧与注意事项
四，常见问题

首先回顾一下上节STM32 HAL GPIO配置步骤：
为LED控制配置GPIO的基本流程：

首先定义GPIO配置结构体并初始化为默认值
使能对应GPIO端口的时钟
配置引脚模式为推挽输出（对LED最适合）
设置内部上拉/下拉电阻配置（LED控制通常不需要）

这里配置的上下拉电阻为STM32内部的电阻，上一节只提到了外部上下拉电阻，但他们的作用相同，只有在输入模式（如开关扫描）和开漏输出模式（如PWM和通信）时使用。什么时候使用内部，什么时候使用外部呢？需要较大的驱动能力时使用外部上下拉电阻。因为STM32内部上下拉电阻典型值约为40KΩ（大） (STM32F4系列)，而阻值大漏电流小，驱动能力弱¹，阻值小漏电流大，驱动能力强，所以内部的驱动能力通常有限，对于需要更强驱动能力的场合，建议使用外部上下拉电阻。

设置输出速度（低速即可）
应用配置到指定的GPIO端口和引脚

一，LED控制原理

LED（发光二极管）是最常见的输出设备之一，我们通常通过GPIO控制LED的亮灭状态。

1，LED控制时GPIO的配置

对于普通的LED控制，我们通常使用GPIO的输出模式，并且选择推挽输出类型。这种配置可以提供足够的驱动能力来点亮LED。

GPIO模式：输出模式
输出类型：推挽输出
输出速度：低速即可
上下拉：通常不需要

2，LED连接方式

项目	高电平点亮方式	低电平点亮方式
描述	将LED的阴极通过限流电阻连接到地(GND)，阳极连接到GPIO引脚。当GPIO输出高电平时LED点亮。	将LED的阳极连接到电源(VCC)，阴极通过限流电阻连接到GPIO引脚。当GPIO输出低电平时LED点亮。
优点	直观，容易理解（高电平=开，低电平=关）	利用GPIO的吸电流能力，通常更强
缺点	需要GPIO提供源电流能力	逻辑反向，不太直观（低电平=开，高电平=关）
注意	确保GPIO能提供足够的源电流（通常20mA左右）	确保GPIO能吸收足够的电流（通常比源电流能力强）

为什么必须加限流电阻？
Led是一个二极管，正向导通时电阻很小，而STM32 的单个 GPIO 引脚输出电流在几毫安到几十毫安之间，电压为3.3V/5V，如果不加电阻，通路中电流过大，可能烧毁MCU
而且如果通过 LED 的电流过大，超过其额定电流，会使 LED 的发光强度过高，导致其寿命缩短，甚至直接损坏 LED。>通过选择合适阻值的限流电阻，可以根据具体的 LED 参数来调整电流，使 LED 能够正常发光。例如，常见的红色 LED 正向导通电压约为 1.8 - 2.2V，工作电流一般在 10 - 20mA；而蓝色或白色 LED 的正向导通电压较高，约为 3 - 3.6V，工作电流也通常在 20mA 左右

3，使用HAL库控制LED的常用函数：

HAL_GPIO_WritePin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)
用于设置GPIO引脚输出状态，可以点亮或熄灭LED
HAL_GPIO_TogglePin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
用于切换GPIO引脚状态，实现LED闪烁效果
HAL_GPIO_ReadPin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
读取GPIO引脚当前状态，可用于获取LED当前状态

二，任意控制LED模板

1，Led底层

以下是一个使用HAL库控制LED的底层代码实现：

#include "led_app.h"
#include "gpio.h" // 确保包含了HAL库的GPIO头文件

uint8_t ucLed[6] = {1,0,1,0,1,1};  // LED 状态数组 (6个LED)

/**
 * @brief 根据ucLed数组状态更新6个LED的显示
 * @param ucLed Led数据储存数组 (大小为6)
 */
void led_disp(uint8_t *ucLed)
{
    uint8_t temp = 0x00;                // 用于记录当前 LED 状态的临时变量 (最低6位有效)
    static uint8_t temp_old = 0xff;     // 记录之前 LED 状态的变量, 用于判断是否需要更新显示

    for (int i = 0; i < 6; i++)         // 遍历6个LED的状态
    {
        // 将LED状态整合到temp变量中，方便后续比较
        if (ucLed[i]) temp |= (1 << i); // 如果ucLed[i]为1, 则将temp的第i位置1
    }

    // 仅当当前状态与之前状态不同的时候，才更新显示
    if (temp != temp_old)
    {
        // 使用HAL库函数根据temp的值设置对应引脚状态 (假设高电平点亮)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, (temp & 0x01) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 0 (PB12)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13, (temp & 0x02) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 1 (PB13)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_14, (temp & 0x04) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 2 (PB14)
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, (temp & 0x08) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 3 (PB15)
        HAL_GPIO_WritePin(GPIOD, GPIO_PIN_8,  (temp & 0x10) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 4 (PD8)
        HAL_GPIO_WritePin(GPIOD, GPIO_PIN_9,  (temp & 0x20) ? GPIO_PIN_SET : GPIO_PIN_RESET); // LED 5 (PD9)

        temp_old = temp;                // 更新记录的旧状态
    }
}

/**
 * @brief LED 显示处理函数 (主循环调用)
 */
void led_task(void)
{
    led_disp(ucLed);                    // 调用led_disp函数更新LED状态
}

2，代码详细解析

头文件包含
代码包含了 “led_app.h”（函数声明）和 “gpio.h”。后者通常由STM32CubeMX生成，包含了HAL库GPIO相关的定义和函数声明，如 HAL_GPIO_WritePin。
LED状态数组
uint8_t ucLed[6] = {1,0,1,0,1,1}; 定义了一个包含6个元素的数组，用于存储6个LED的开关状态（1为亮，0为灭），并初始化了状态。
这种方式使得从程序的其他部分可以方便地修改各个LED的状态。
状态整合 (位操作)
在 led_disp 函数中，for循环遍历 ucLed 数组。
if (ucLed[i]) temp |= (1 << i); 这行代码是核心：如果第i个LED状态为1，则通过按位或操作 |= 将 temp 变量的第i位置为1。最终，temp 的低6位组合了所有6个LED的状态。
性能优化策略
代码使用 static uint8_t temp_old = 0xff; 和 if (temp != temp_old) 来优化性能：
只有当组合后的LED状态 temp 与上次记录的状态 temp_old 不同时，才执行实际的GPIO写操作。
这避免了在LED状态未改变时重复调用 HAL_GPIO_WritePin，减少了CPU负担和潜在的总线访问。
HAL库GPIO控制
与之前的51单片机寄存器操作不同，新代码使用了HAL库函数 HAL_GPIO_WritePin 来控制GPIO引脚电平。
例如 HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, (temp & 0x01) ? GPIO_PIN_SET : GPIO_PIN_RESET);：
GPIOB: 目标GPIO端口。
GPIO_PIN_12: 目标引脚。
(temp & 0x01) ? GPIO_PIN_SET : GPIO_PIN_RESET: 使用按位与 & 检查 temp 的最低位（对应LED 0）。如果为1，则设置引脚为高电平 (GPIO_PIN_SET)，否则为低电平 (GPIO_PIN_RESET)。假设高电平点亮LED。
其他LED（1到5）也使用类似逻辑，检查temp的不同位。
这种方法提高了代码的可读性和可移植性。
引脚映射
代码明确了6个LED对应的GPIO引脚：
LED 0: PB12
LED 1: PB13
LED 2: PB14
LED 3: PB15
LED 4: PD8
LED 5: PD9
在实际应用中，需要确保这些引脚在STM32CubeMX中已正确配置为推挽输出模式。
函数

函数名	参数	返回值	功能描述
led_disp	uint8_t *ucLed - 指向6元素LED状态数组的指针	void	根据传入的LED状态数组更新6个LED的GPIO输出。仅当状态变化时执行更新。
led_proc	无	void	LED处理函数，供主程序周期性调用，内部调用led_disp更新全局ucLed数组的状态。

代码移植与注意事项
将此代码用于不同项目时，需要注意：

8.1 引脚定义: 确保 GPIOB, GPIOD, GPIO_PIN_12 到 GPIO_PIN_9 的定义与你的硬件原理图和CubeMX配置一致。

8.2 LED数量: 如果LED数量不是6个，需要修改 ucLed 数组大小、for循环范围 (i < 6) 以及 HAL_GPIO_WritePin 的调用。

8.3 电平逻辑: 代码假设高电平点亮LED (GPIO_PIN_SET)。如果你的电路是低电平点亮，需要将 GPIO_PIN_SET 和 GPIO_PIN_RESET 对调，或者在检查 ucLed[i] 时反转逻辑。

8.4 包含文件: 确保包含了必要的HAL库头文件，通常是 main.h 或特定外设的头文件（如 gpio.h）。

8.5初始化: 此代码只负责更新LED状态，GPIO引脚的初始化（设置为输出模式等）需要在别处完成，通常在 MX_GPIO_Init() 函数中（由CubeMX生成）。

三，实用技巧与注意事项

电流限制
直接连接LED到GPIO引脚时，必须使用限流电阻，否则可能烧毁LED或损坏MCU。根据公式 R = (Vcc - Vf) / If 计算合适的电阻值，其中Vf是LED正向压降，If是期望的电流。
驱动能力
STM32的GPIO引脚驱动能力通常在20mA左右。如果需要驱动大功率LED，请使用三极管或MOSFET进行放大。例如，使用2N2222或BC547等小信号三极管可以轻松控制高达100mA的电流。
逻辑电平
注意LED的接法：高电平驱动（阳极接GPIO）或低电平驱动（阴极接GPIO）。这会影响你的代码逻辑，高电平驱动时写1点亮，低电平驱动时写0点亮。HAL库中可以使用GPIO_PIN_SET或GPIO_PIN_RESET来明确表示。
复用与冲突
确保用于LED控制的GPIO引脚没有被其他功能占用（如UART、SPI等）。在STM32 CubeMX中配置时，应确认引脚功能设置为GPIO_Output而非其他复用功能。如果必须使用已分配的引脚，可以通过合理设计切换机制。

四，常见问题

1，为什么我的LED不亮？

GPIO配置问题：检查GPIO配置是否正确（输出模式、推挽输出）
时钟使能：确认对应GPIO端口的时钟已使能
电平逻辑：检查LED极性是否匹配代码逻辑（高电平点亮还是低电平点亮）
硬件连接：检查限流电阻值是否合适，LED是否连接正确
电源问题：确认微控制器供电电压是否正常

2，LED闪烁很暗，怎么办？

电阻太大：限流电阻值过大会导致LED电流过小，可以适当减小电阻值（注意不要低于LED规格要求）
驱动能力不足：GPIO的输出电流可能不足，考虑使用三极管放大电流
供电电压低：检查MCU供电电压是否在正常范围
LED老化：LED使用时间过长可能导致亮度降低，考虑更换新的LED

3，如何实现LED呼吸效果？

实现LED呼吸效果需要使用PWM（脉宽调制）技术，有以下几种方法：

使用硬件定时器PWM：配置STM32的定时器产生PWM信号，通过改变占空比来调节亮度
使用软件模拟PWM：通过软件定时控制GPIO开关，模拟PWM效果
使用DAC输出：如果LED通过三极管驱动，可以使用DAC输出控制基极电流

实现呼吸效果通常使用正弦或指数函数计算PWM占空比，使亮度渐变更自然。

4,HAL库和寄存器操作哪种方式更好？

两种方式各有优缺点：

HAL库优势：代码可读性好、可移植性强、开发效率高、降低出错风险
HAL库劣势：执行效率略低、代码体积较大、灵活性受限
寄存器操作优势：执行效率高、代码体积小、可以实现更精细的控制
寄存器操作劣势：代码可读性差、可移植性差、开发效率低、容易出错
建议：初学者或注重开发效率时使用HAL库；对性能要求极高或资源极其受限的场景使用寄存器操作。实际项目中常采用混合策略，关键路径使用寄存器操作，其他部分使用HAL库。

5,如何同时控制多个LED实现复杂显示效果？

控制多个LED实现复杂显示效果的方法：

直接GPIO控制：对于少量LED（如8个以内），可以为每个LED分配一个GPIO引脚，直接控制
使用移位寄存器：通过74HC595等移位寄存器，用少量GPIO控制更多LED
LED矩阵：将LED排列成矩阵，通过行列扫描控制，大幅减少所需GPIO数量
LED驱动芯片：使用专用芯片如TLC5940、MAX7219等，通过串行接口控制多达几十个LED
智能LED：使用WS2812等可寻址LED，通过单线控制大量彩色LED
复杂效果通常需要结合定时器中断或RTOS任务调度来实现动画、呼吸灯、流水灯等效果。

漏电流和驱动能力

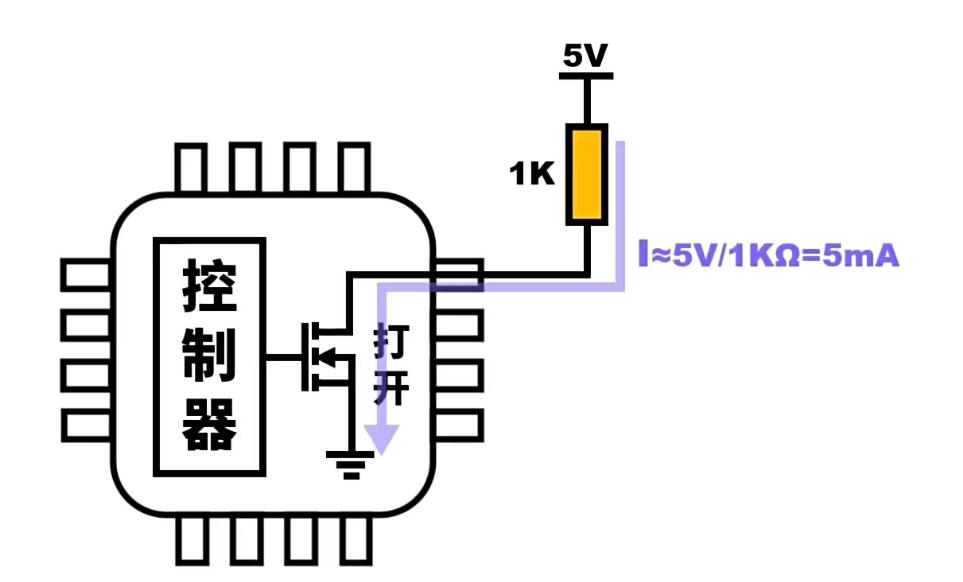

漏电流就是输出时N-MOS打开时，流过上拉电阻的电流，此电流过大，电阻浪费的能量就大，但同时驱动能力也大

什么是驱动能力呢？

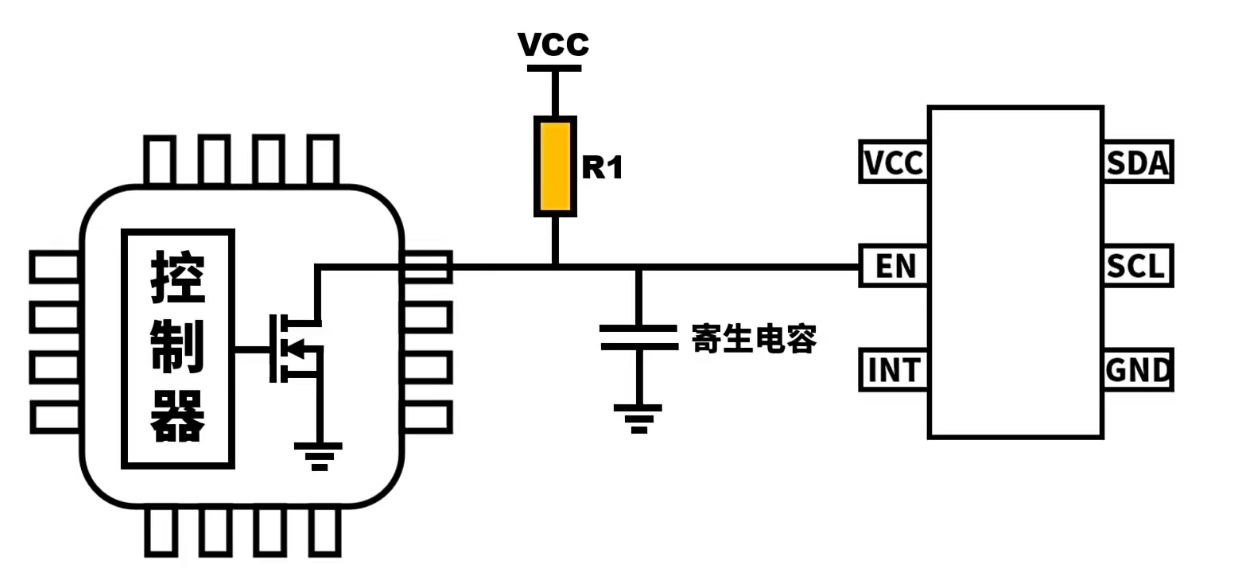

如下图，会产生一个寄生电容，电流首先会给电容充电，冲完电后，后级电路才真正地接收到高电平。显然，电阻大，电流小的时候，充电时间就长

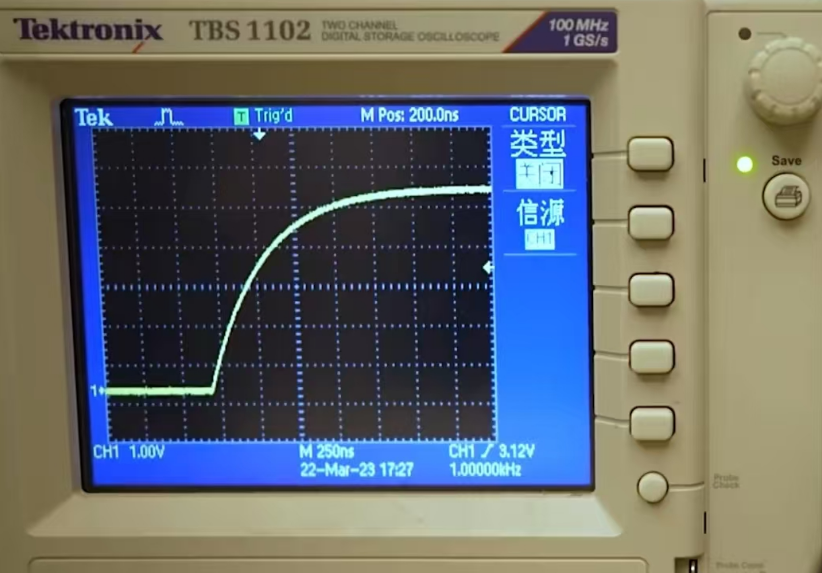

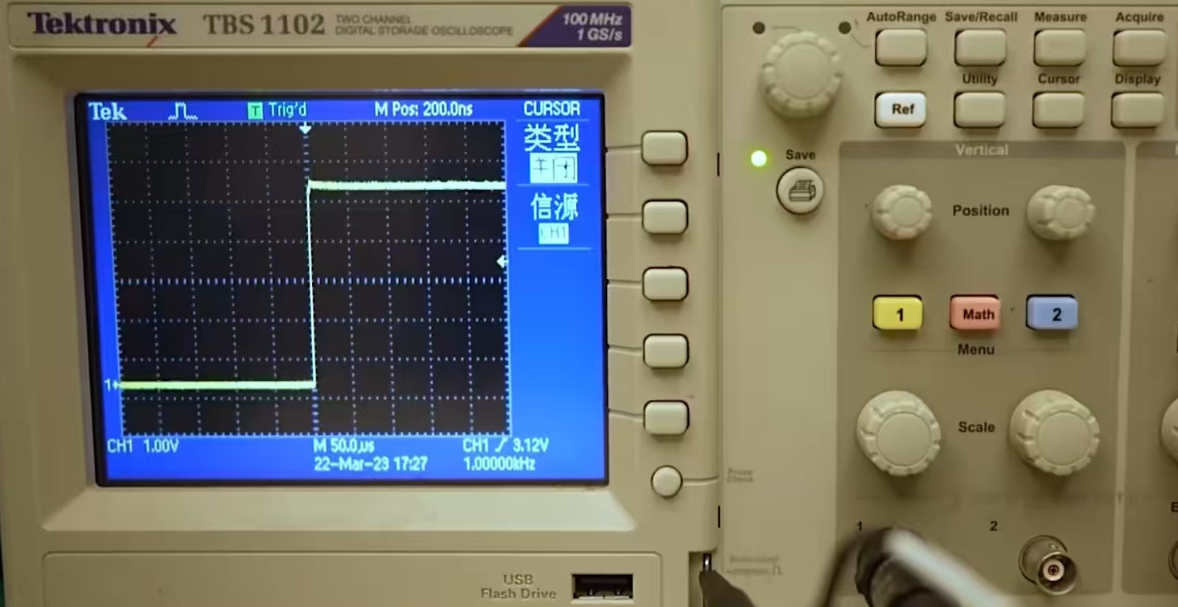

调整示波器的时间，发现从低电平到高电平是一个爬升的过程

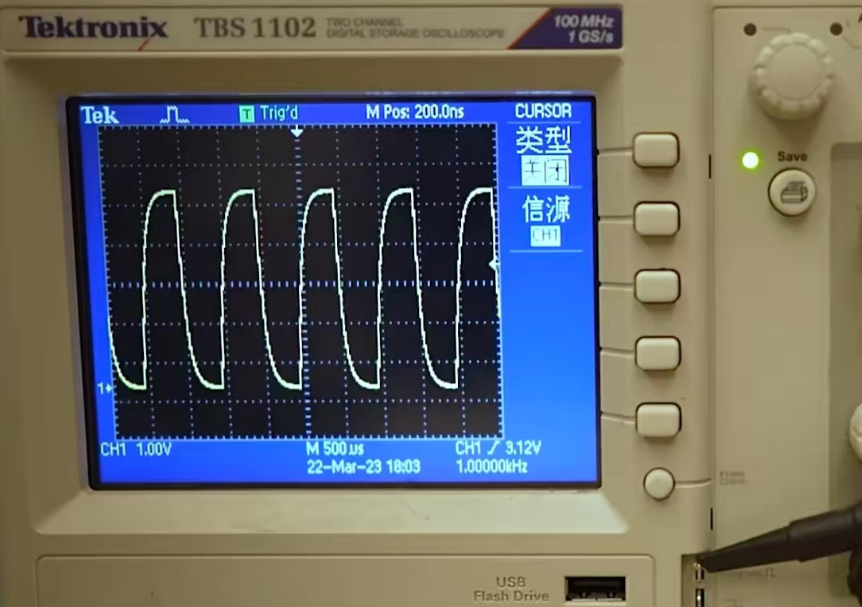

如果在通信时，选择大电阻，就会造成失真
>上拉电阻取值
开关扫描：10k-100k
PWM/通信：1k-10k ↩︎
