HCIP第一次作业（静态路由）

注：

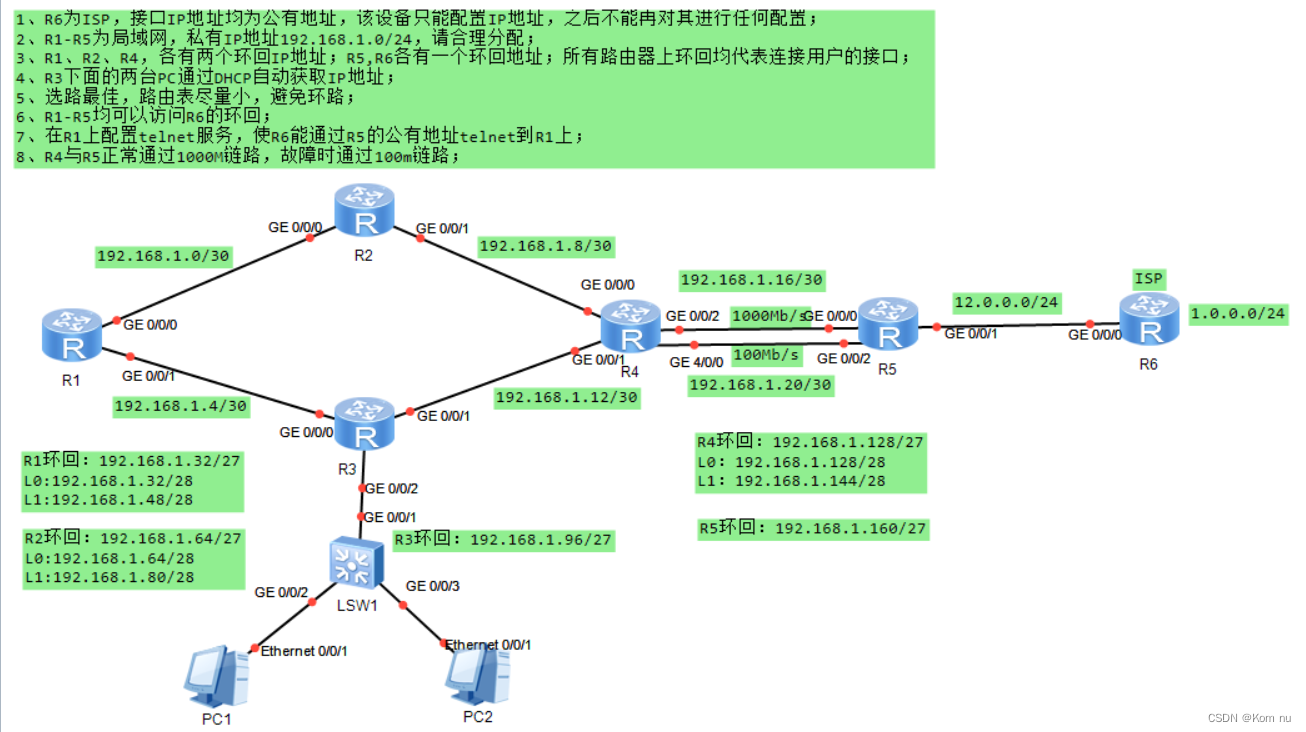

1.R6为ISP设备，说明R6处于公网上，只能配置IP地址

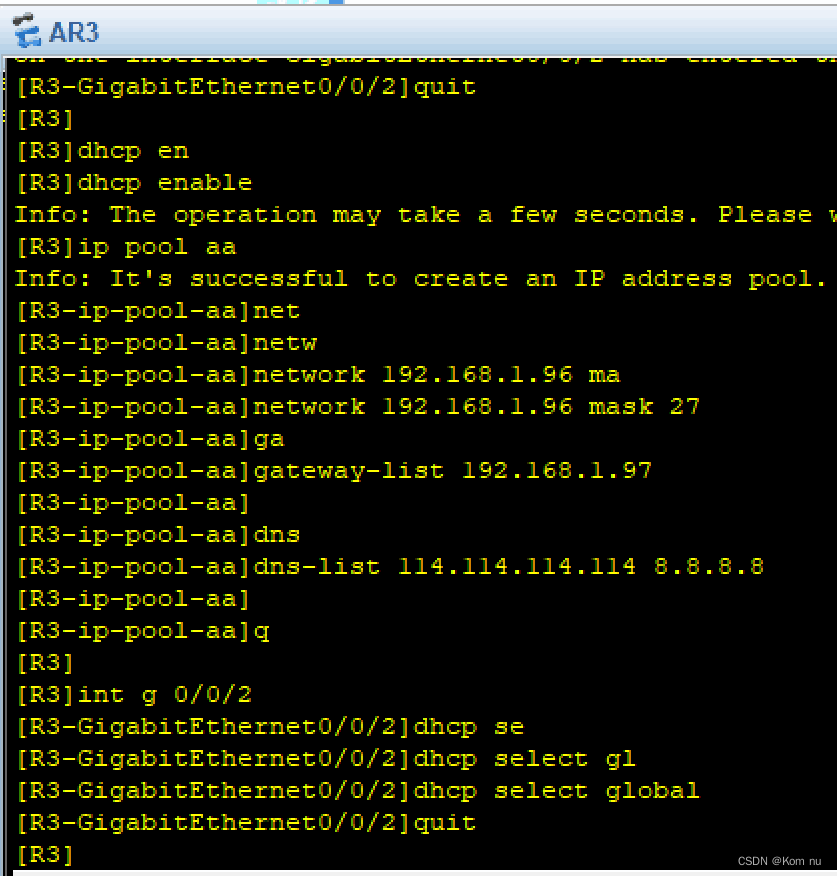

2.R1-R5模拟用户内网

3.所有路由器上的环回均代表用于的接口，所有路由器的环回接口均代表用户的网段

4.R3上要配置DHCP协议

5.路由表尽量小，划分IP地址时要考虑到汇总问题

6.内网的PC要访问公网的地址，要在内网出口路由器上做nat

7.内网中有一个telnet服务器，服务设备发布到公网上

8.做浮动路由

一、划分网段配置IP地址

由题可知一共有六个路由器，内网一共有14个广播域（每一个环回口都是一个独立的广播域）

（一）划分IP地址：
基于192.168.1.0/24---划分6个网段，借3位
骨干链路不能被汇总，用户网段才能被汇总

(1）192.168.1.0000 0000---192.168.1.0/27---骨干链路（六条）
        192.168.1.0000 0000---192.168.1.0/30
        192.168.1.0000 0100---192.168.1.4/30
        192.168.1.0000 1000---192.168.1.8/30
        192.168.1.0000 1100---192.168.1.12/30
        192.168.1.0001 0000---192.168.1.16/30
        192.168.1.0001 0100---192.168.1.20/30

（2）192.168.1.0010 0000------192.168.1.32/27---R1环回（两个，借一位）
         192.168.1.0010 0000---192.168.1.32/28
         192.168.1.0011 0000---192.168.1.48/28

（3）192.168.1.0100 0000--192.168.1.64/27---R2环回
         192.168.1.0100 0000---192.168.1.64/28
         192.168.1.0100 0000----192.168.1.80/28

（4）192.168.1.0110 0000--192.168.1.96/27---R3底下的用户

（5）192.168.1.1000 0000---192.168.128/27---R4环回

         192.168.1.1000 0000---192.168.128/27

         192.168.1.1001 0000---192.168.144/27

（6）192.168.1.1010 0000--192.168.1.160/27---R5环回

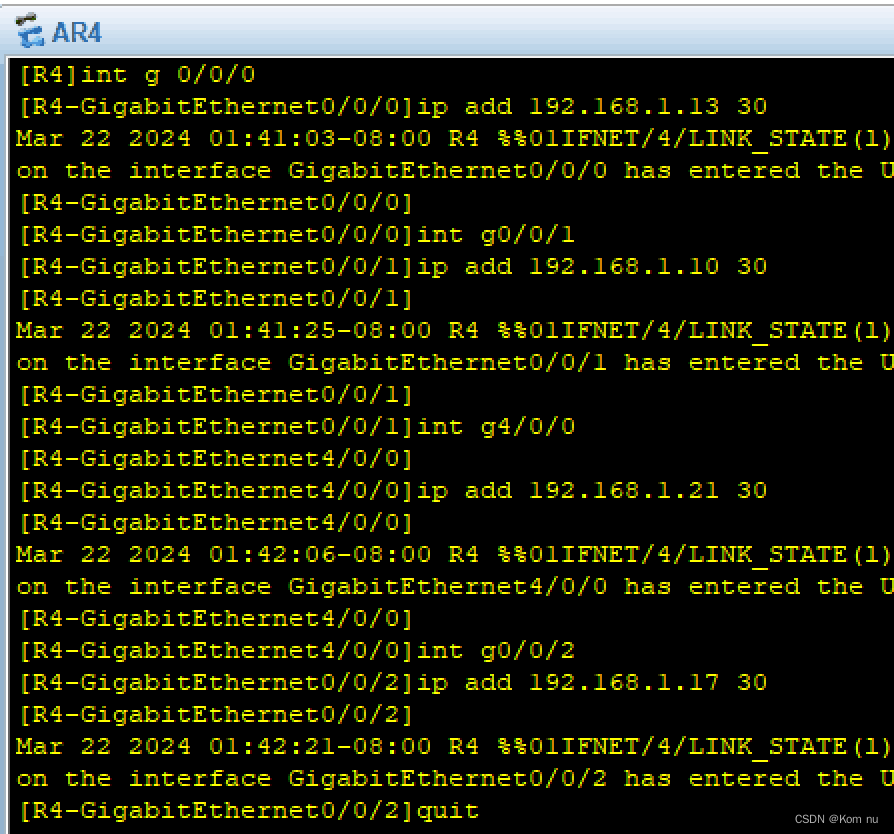

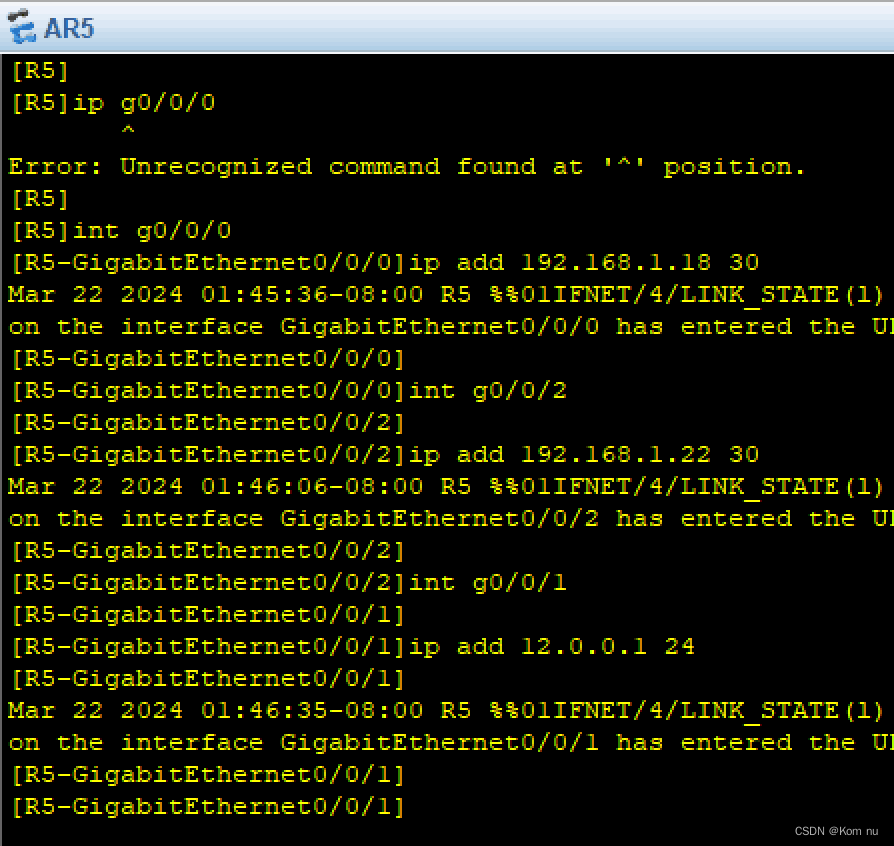

（二）配置IP地址

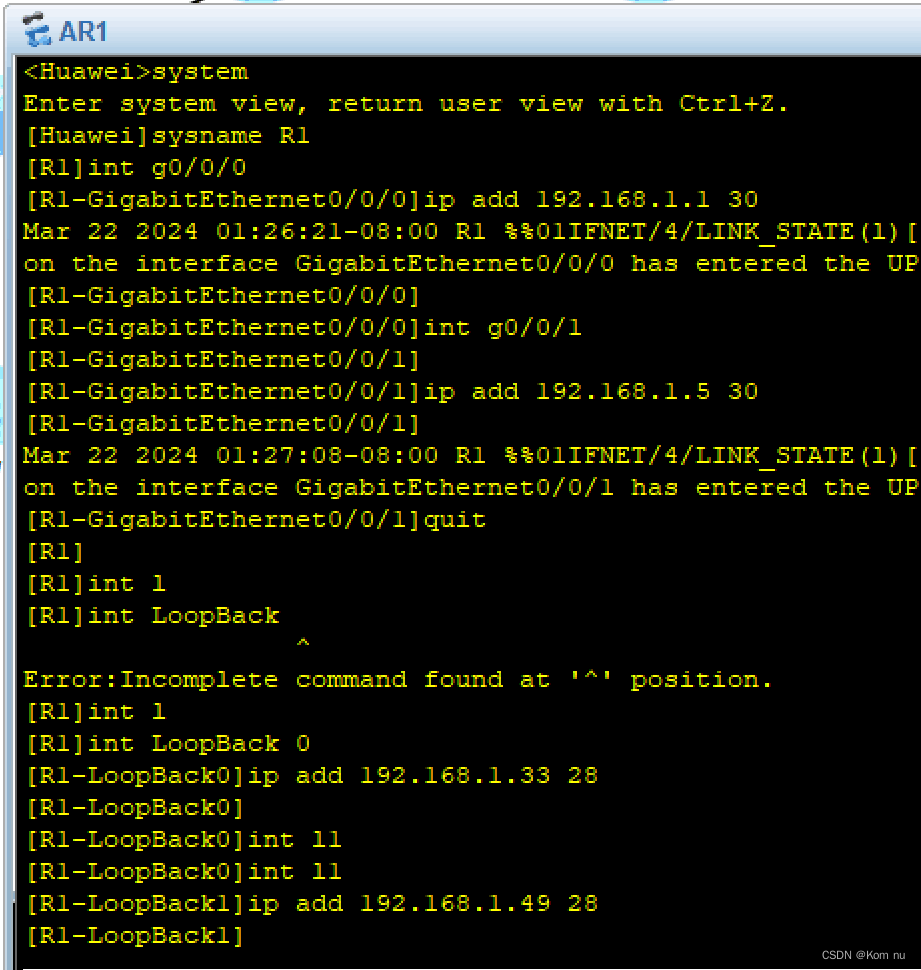

R1：两个接口，两个环回

R2：两个接口，两个环回

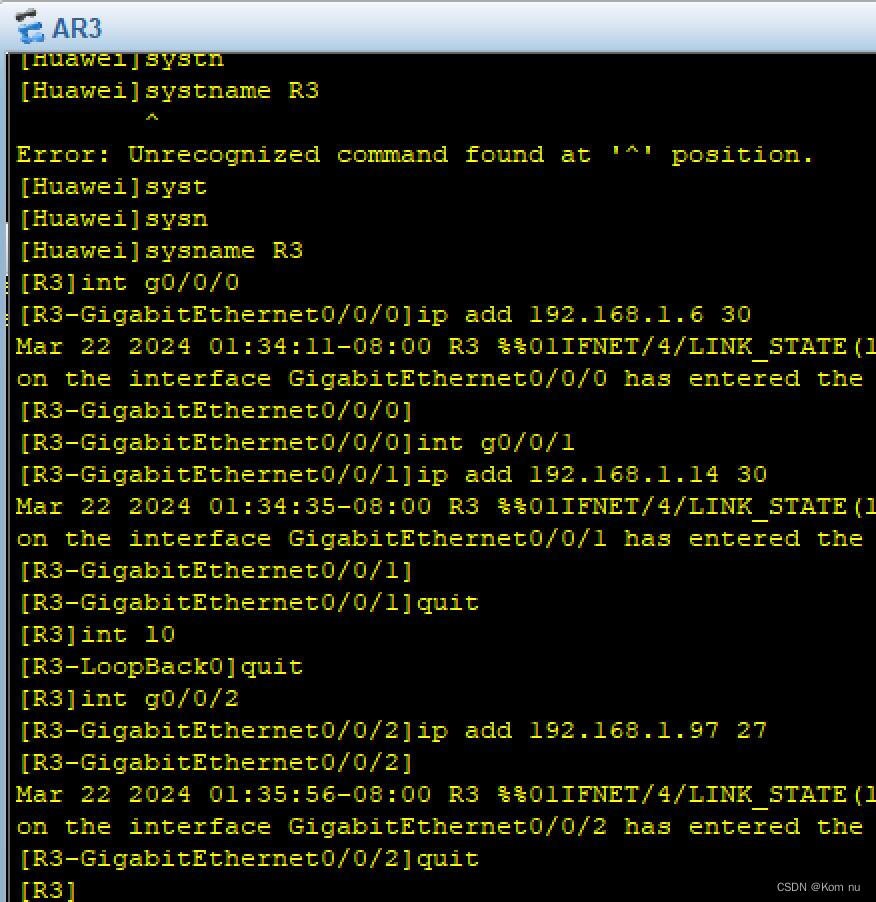

R3：三个接口

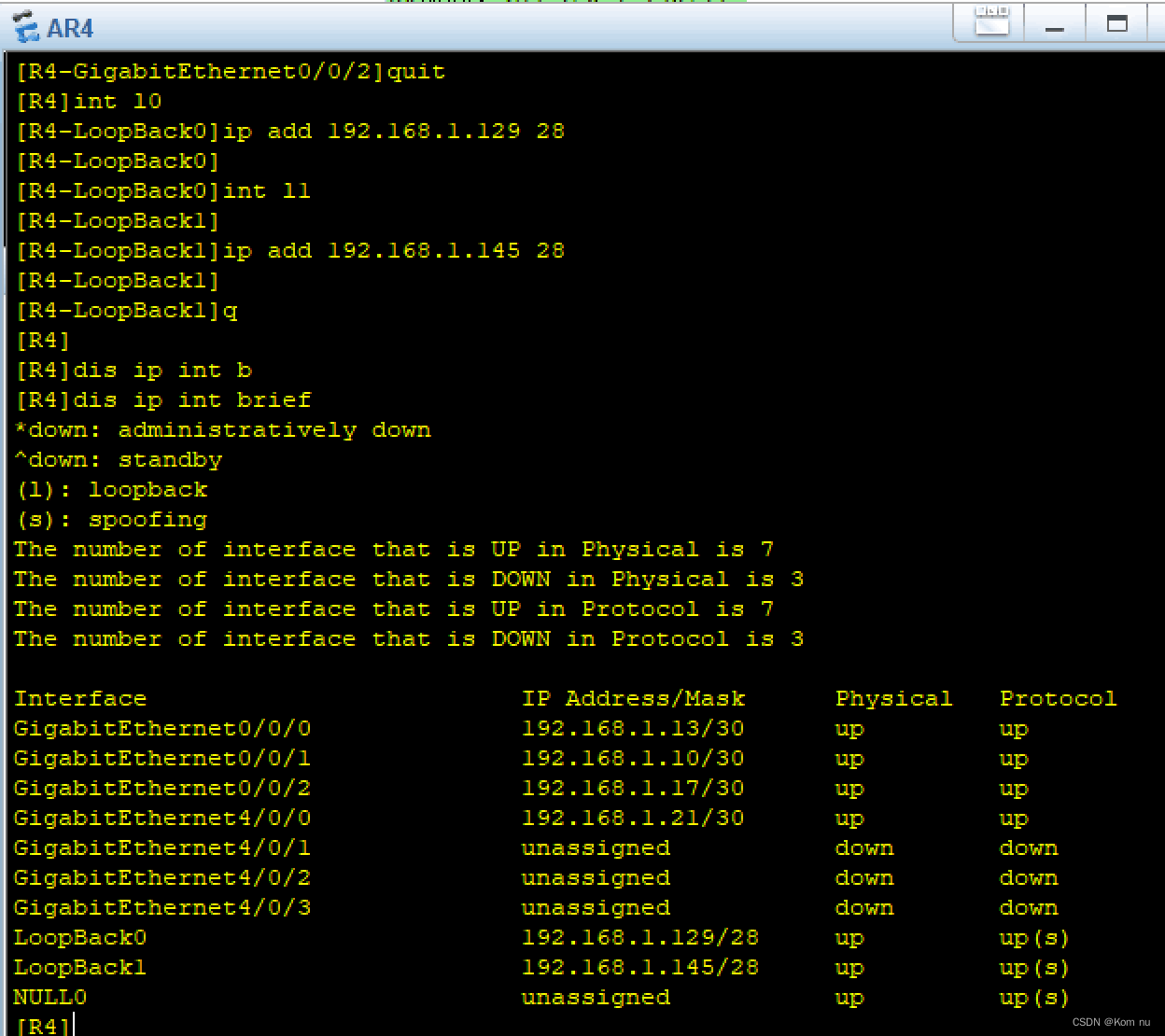

R4：四个接口，两个环回

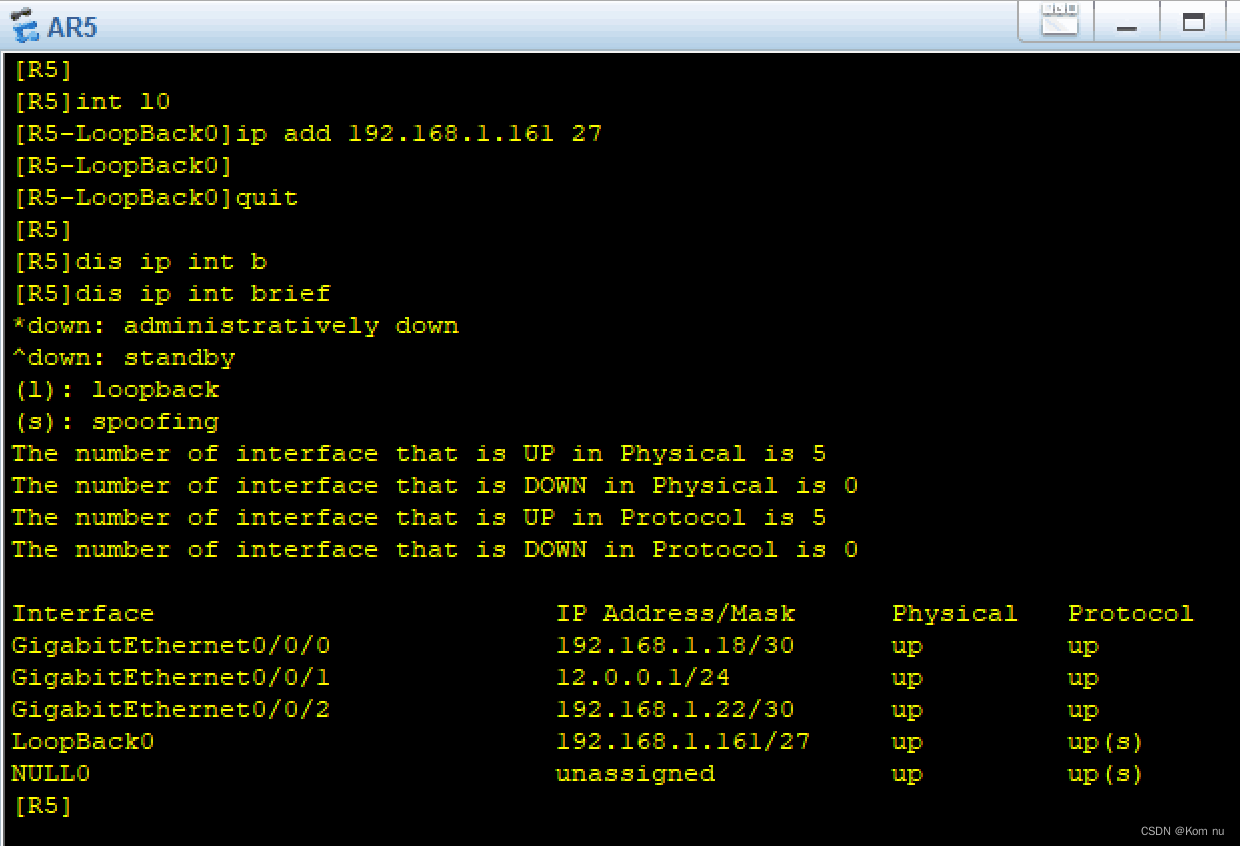

R5：三个接口，一个环回

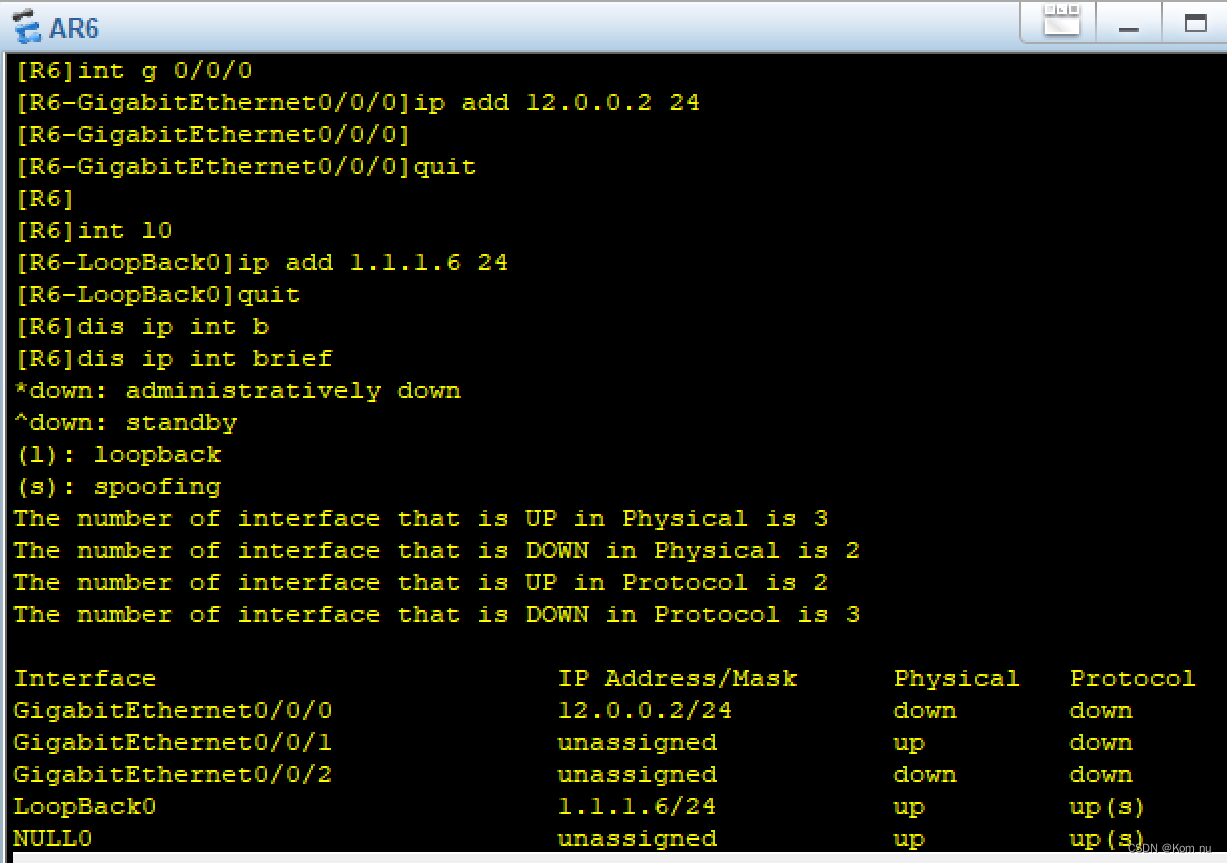

R6：一个环回

二、实现全网通

（一）内网通（使用静态路由）

ip route-static + 目的网段 + 下一跳

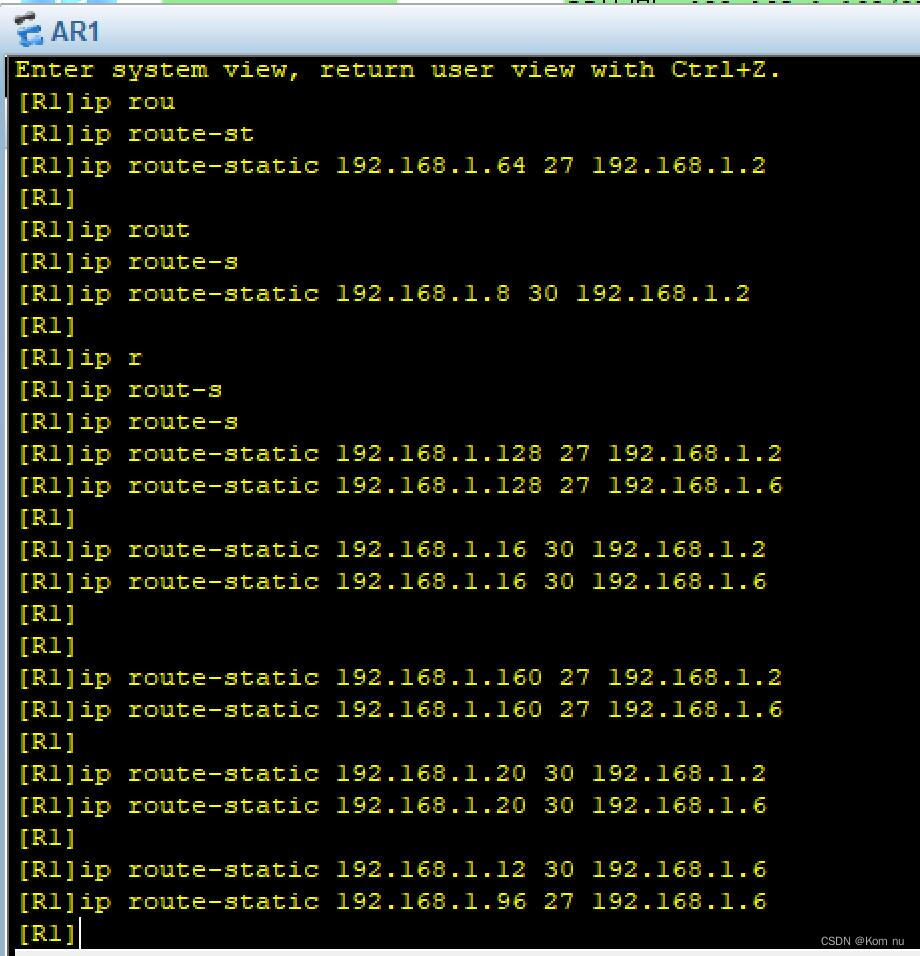

R1：

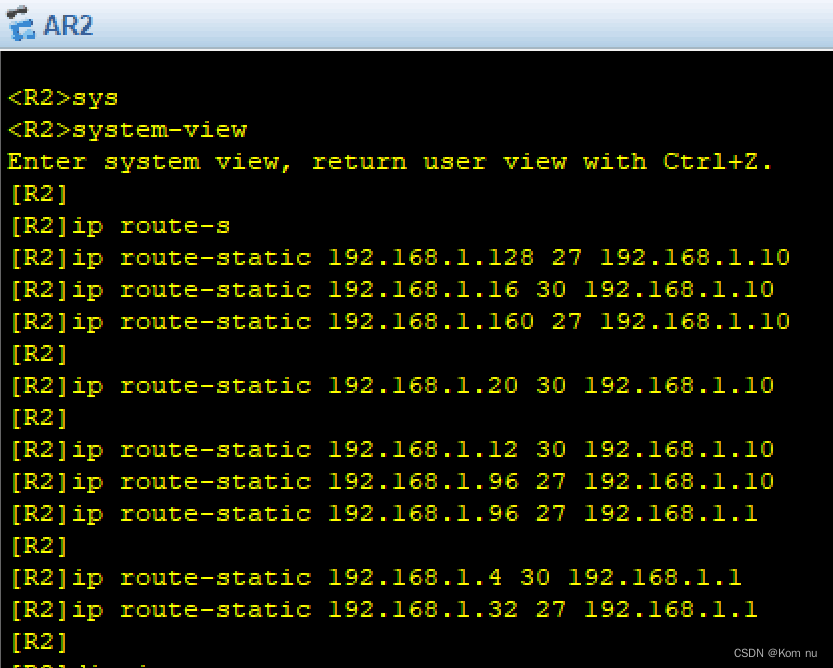

R2:

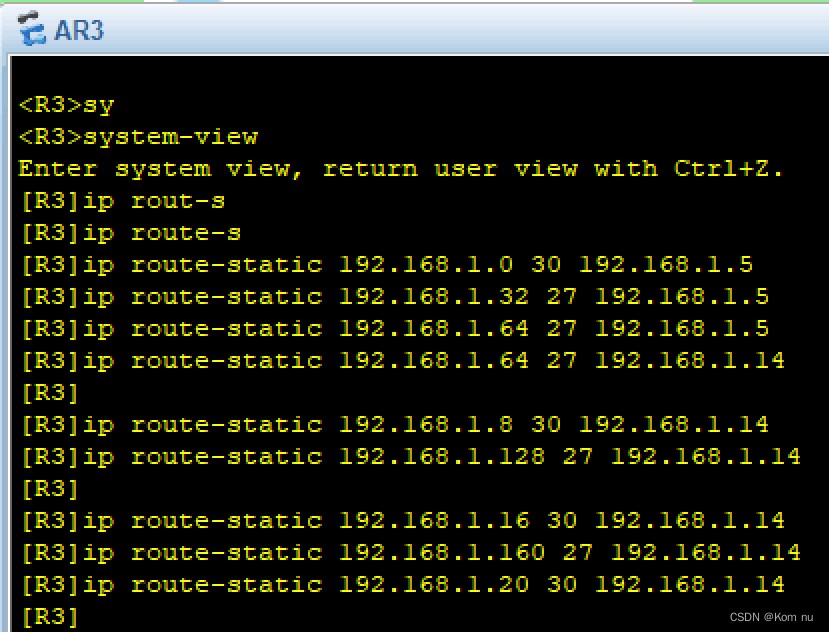

R3:

R4:

R5:

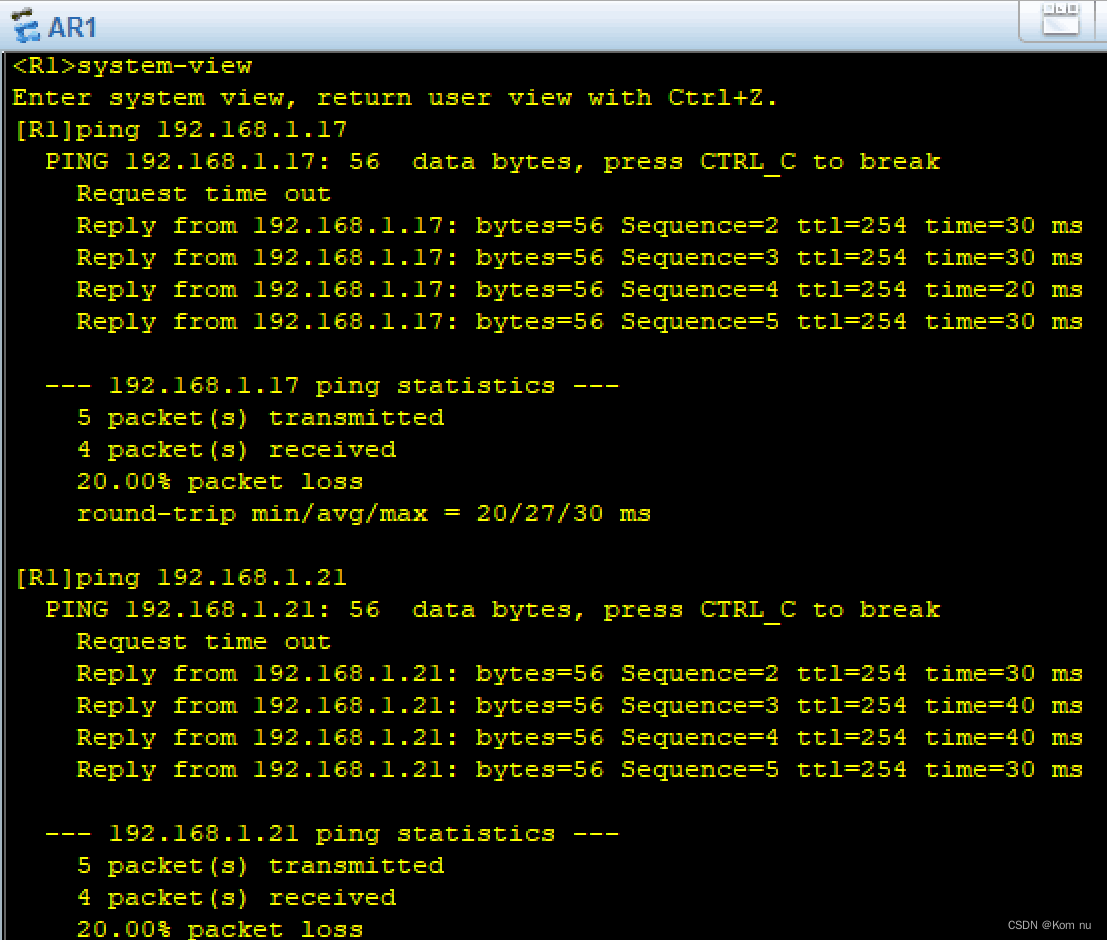

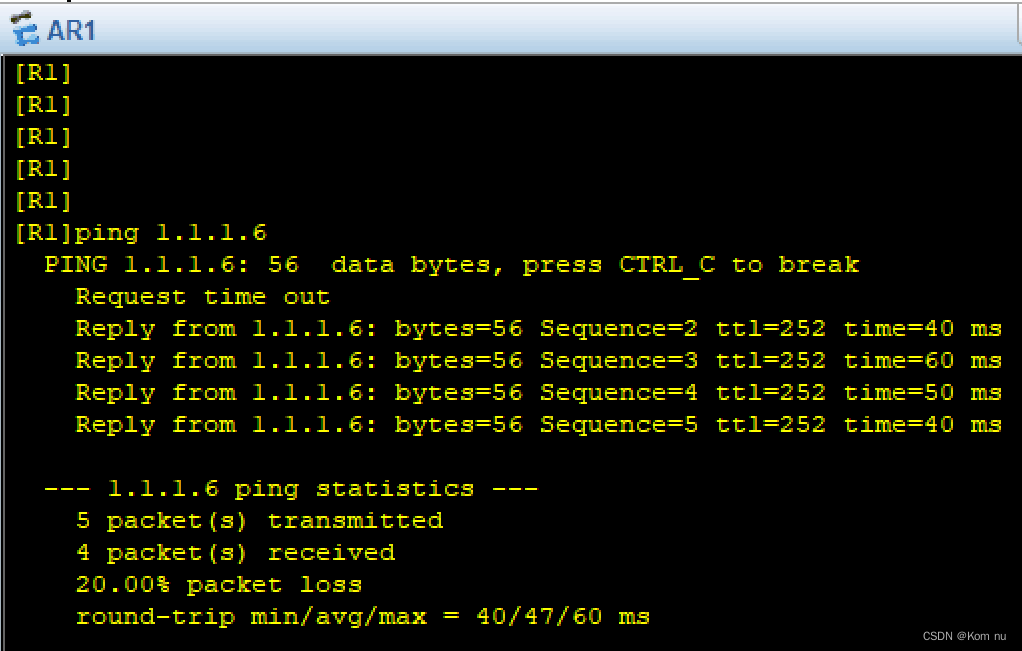

R1-R5配置完后，通过ping一个网段来检查是否全网通，如下：

（二）公网通

公网通，配静态路由，只能在R5,R6上

R6为isp，接口地址均为公有地址，所以只能在R5上配静态

（在公网上无论配什么路由协议，在连接内外出口的路由器上，一定要配置静态缺省，目的是为后面做nat时，能顺利把内网中的pc发出的流量，顺利带到公网的路由器上，让公网的路由器转发）

（三）静态防环机制

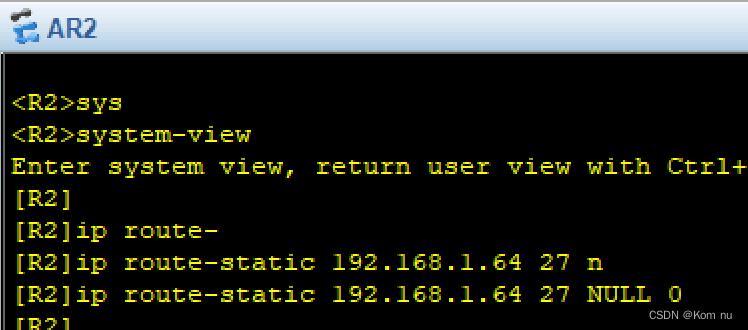

避免环路问题，在哪个路由器上做了汇总，就要做防环机制避免环路

（都在R1，R2，R4上都做汇总）

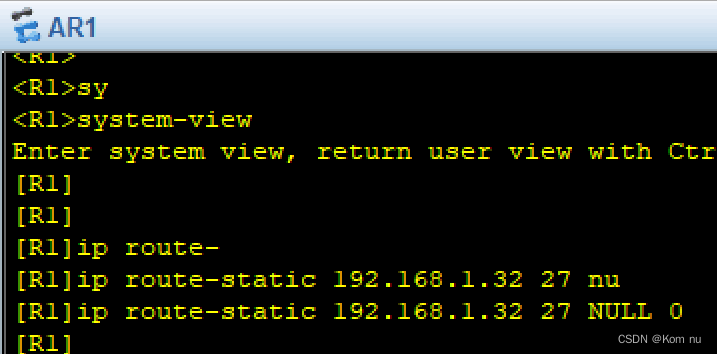

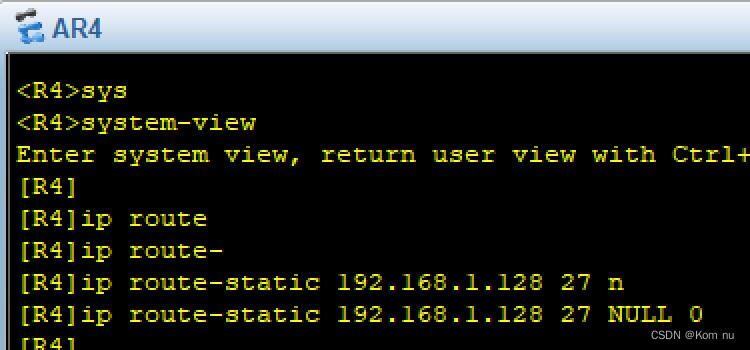

R1:

R2:

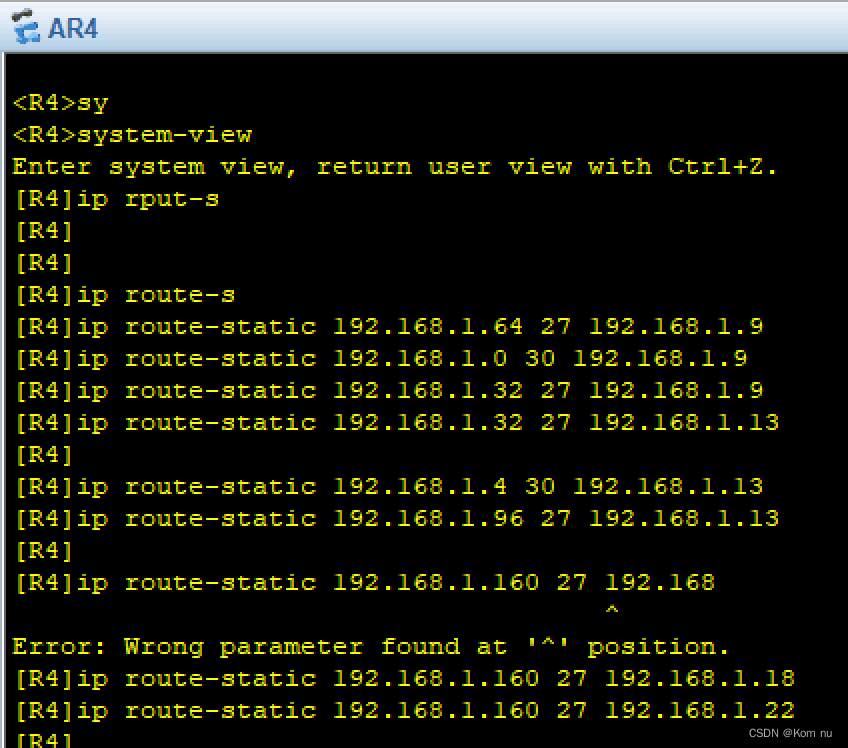

R4:

三、缺省路由

（一）做nat

R6是公网上的，不能直接访问，做nat只能在内网出口上的设备（R5）上做

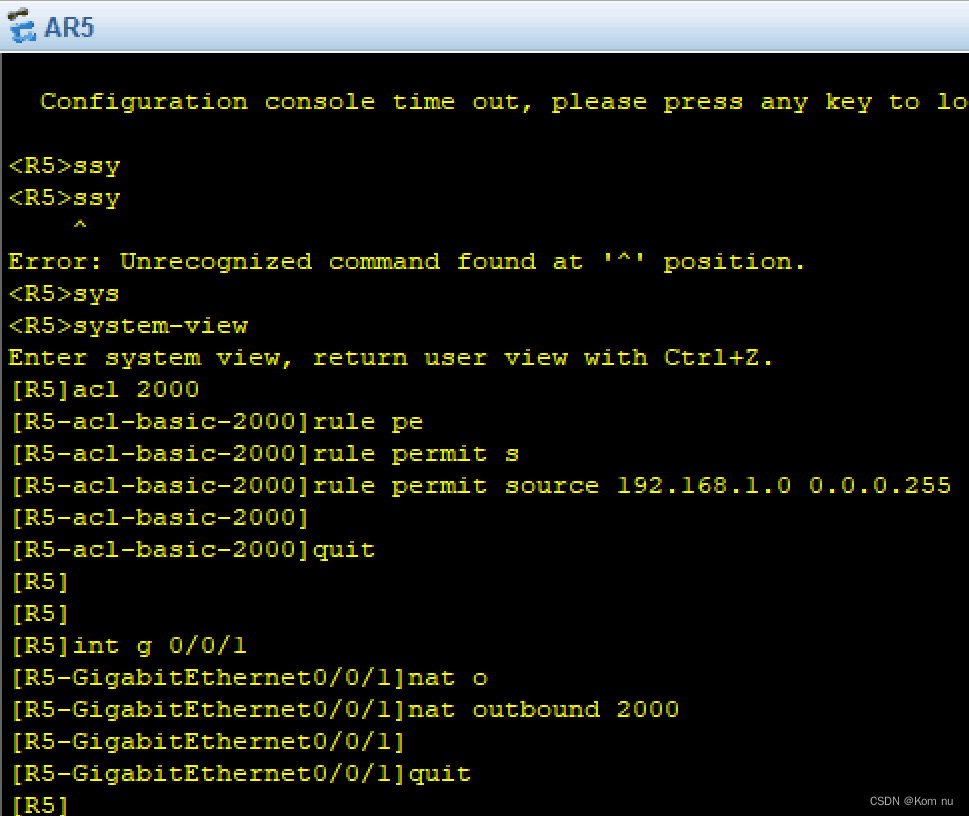

配net，先要写一个acl，把内网流量允许放通过去，写反掩码

写好后进入连接公网的接口，做nat

R5:

(二)写缺省路由

用户不知道公网口的地址，搞缺省，目的是为了写到达12.0.0.1网段的路由，因为公网地址可变

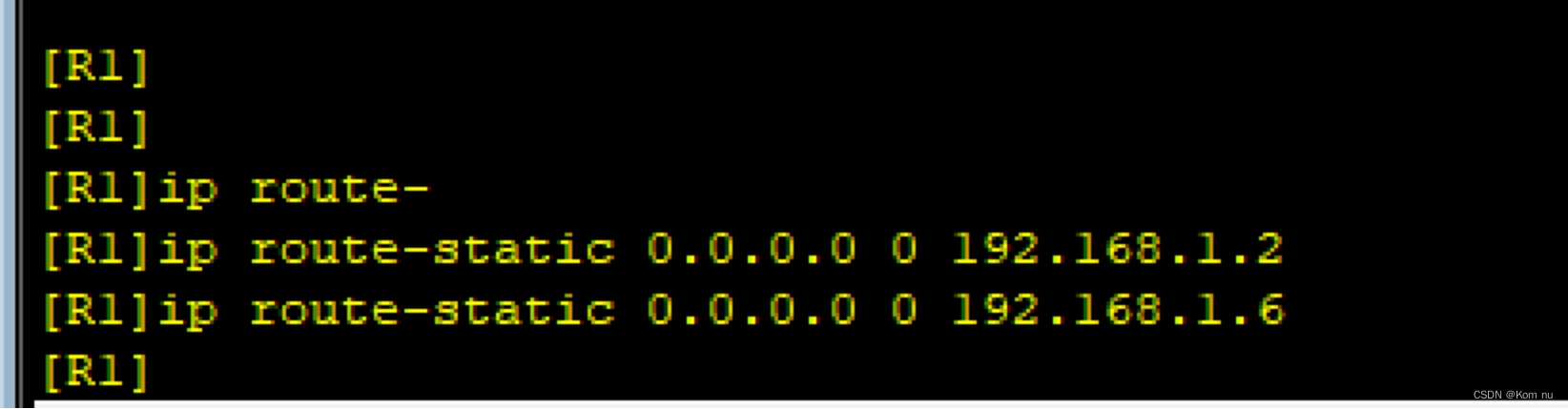

R1:

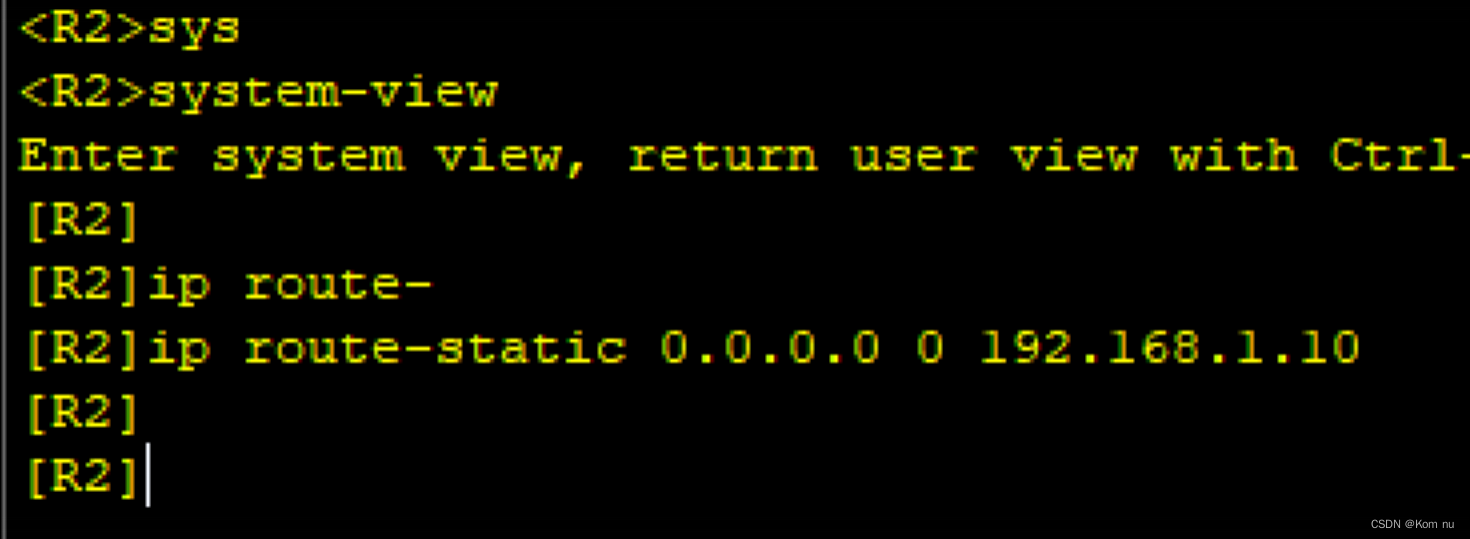

R2:

R3:

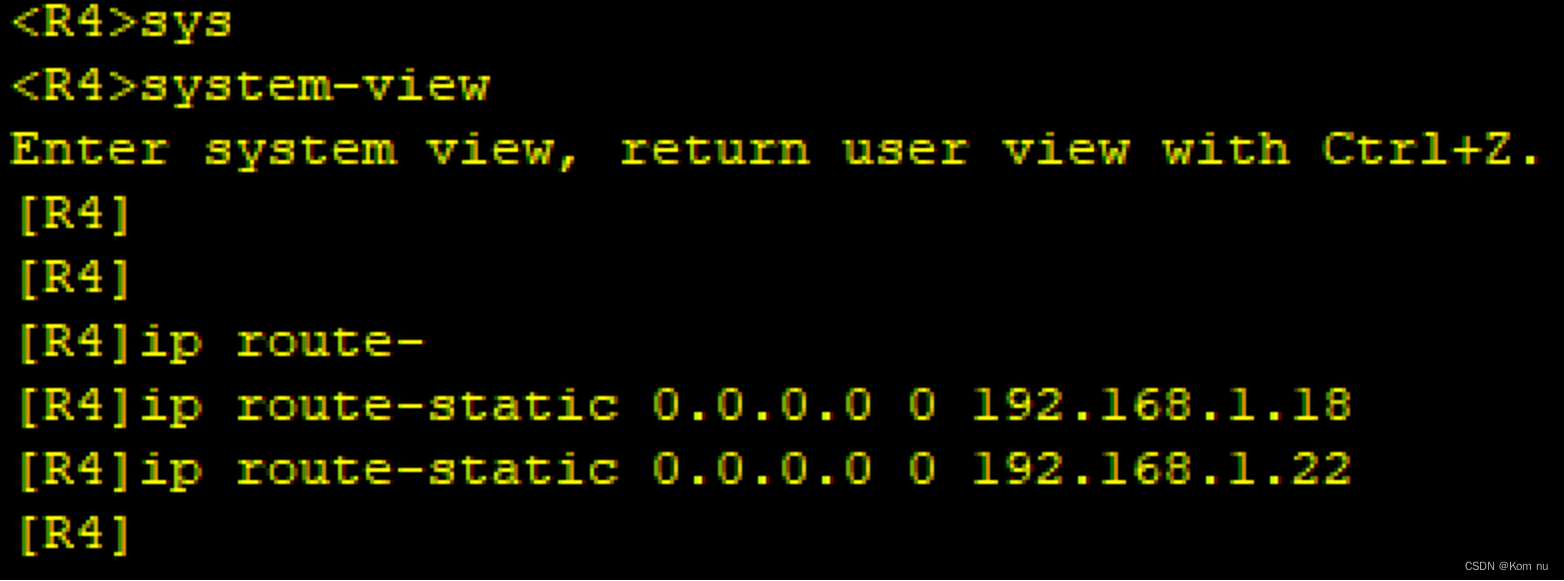

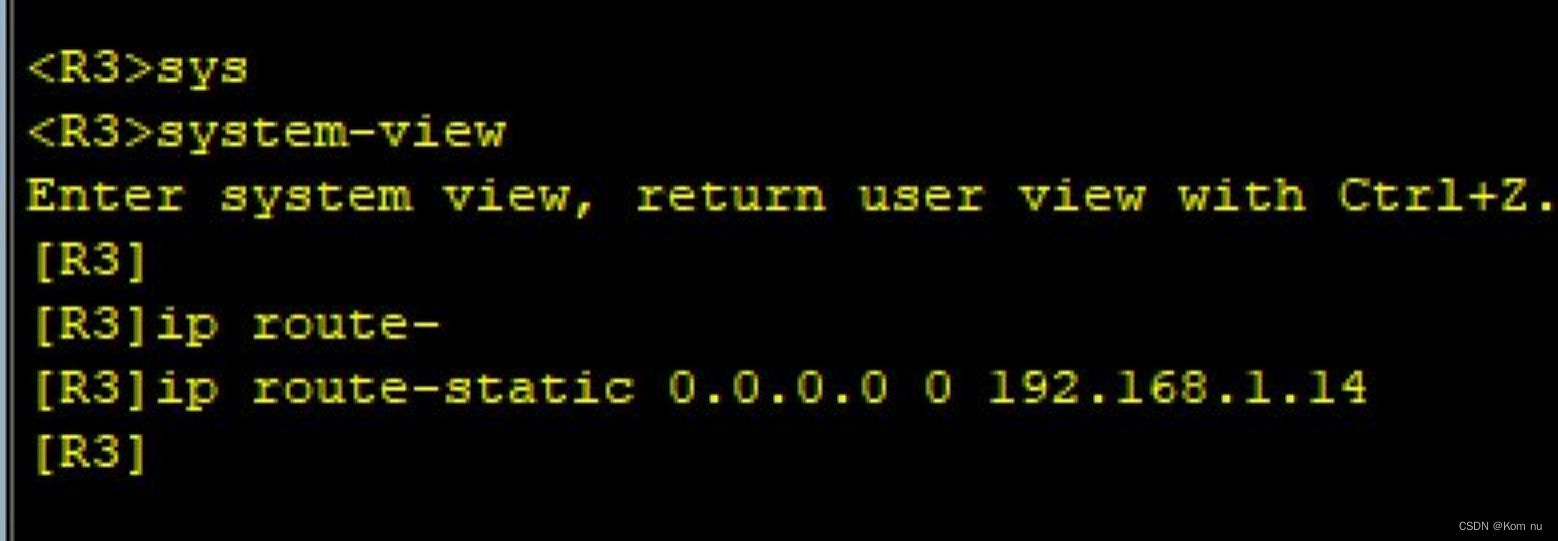

R4:

完成后，R1-R5均能访问R6的环路

四、telnet

（一）设置远程登录

R6要充当远程登录的客户端，通过登录公网口的地址简介登录到R1的远程服务器上

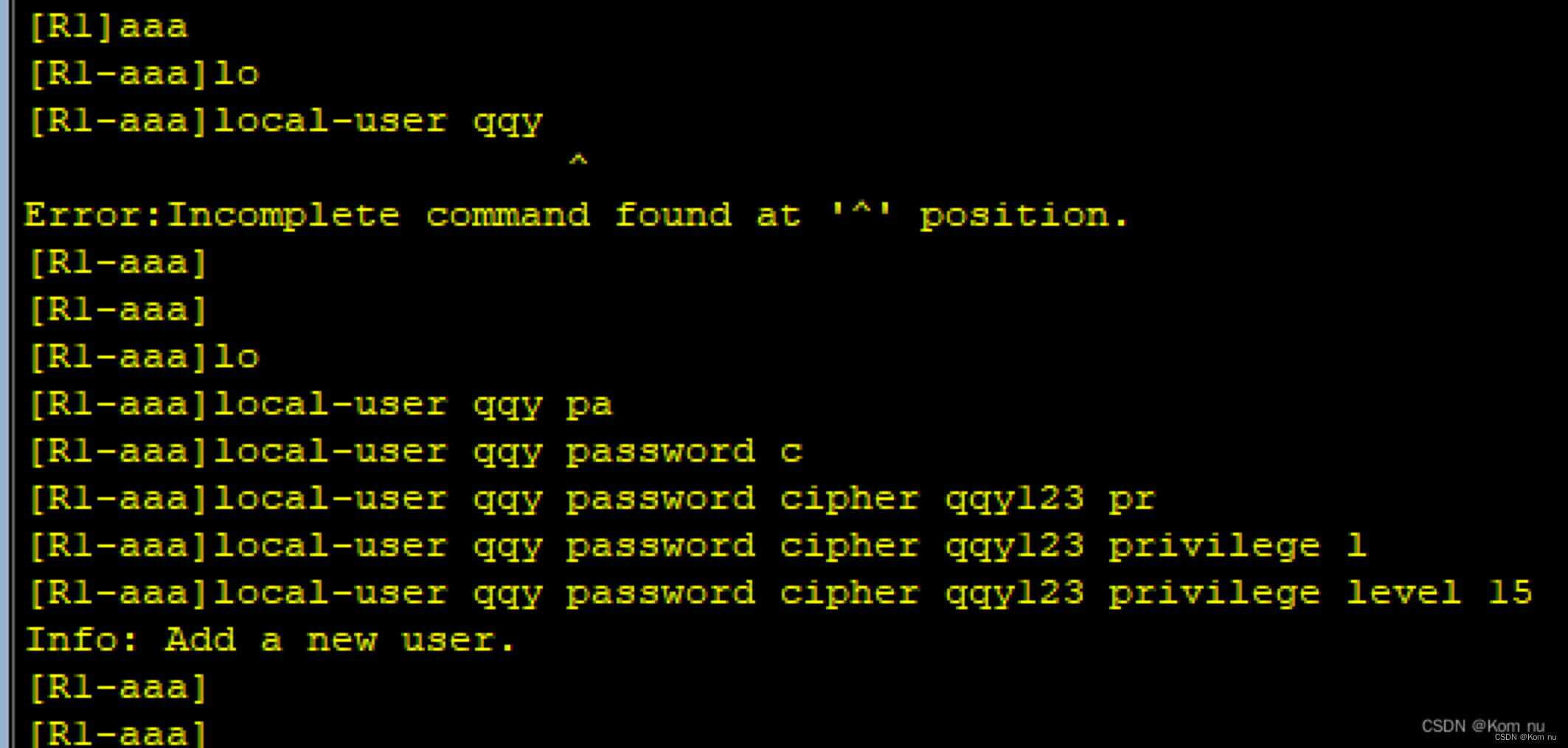

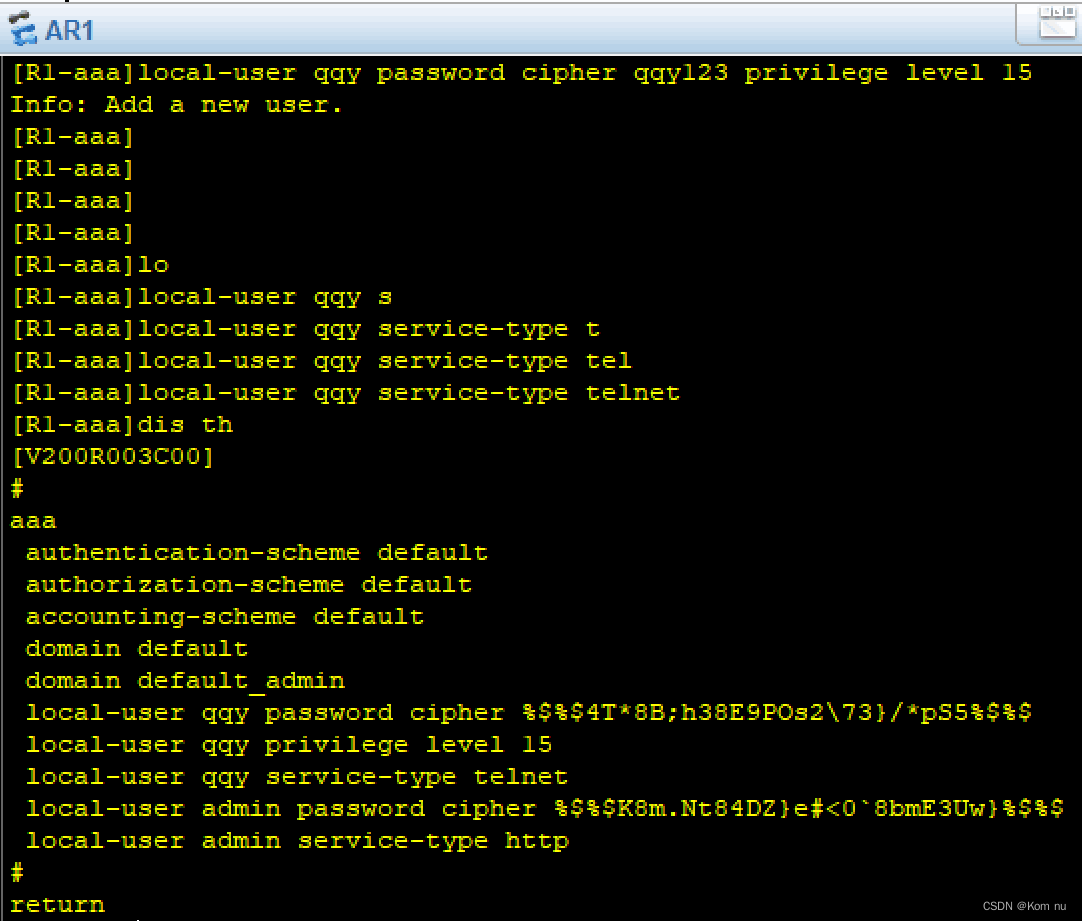

在aaa情况下创建用户名、密码和等级权限后，在给客户设置服务类型

（二）开启远程登录的虚拟通道

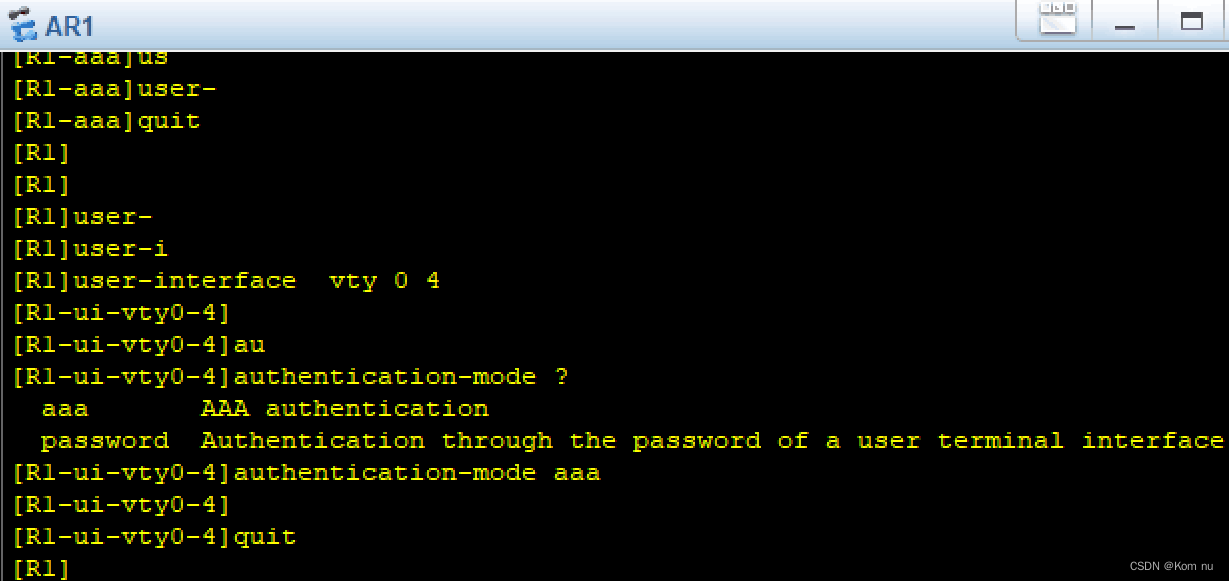

进入user-interface接口下开启，并在此接口下设置用户端远程登录的方式

配置好后R6不能直接登录R1

（三）配nat server

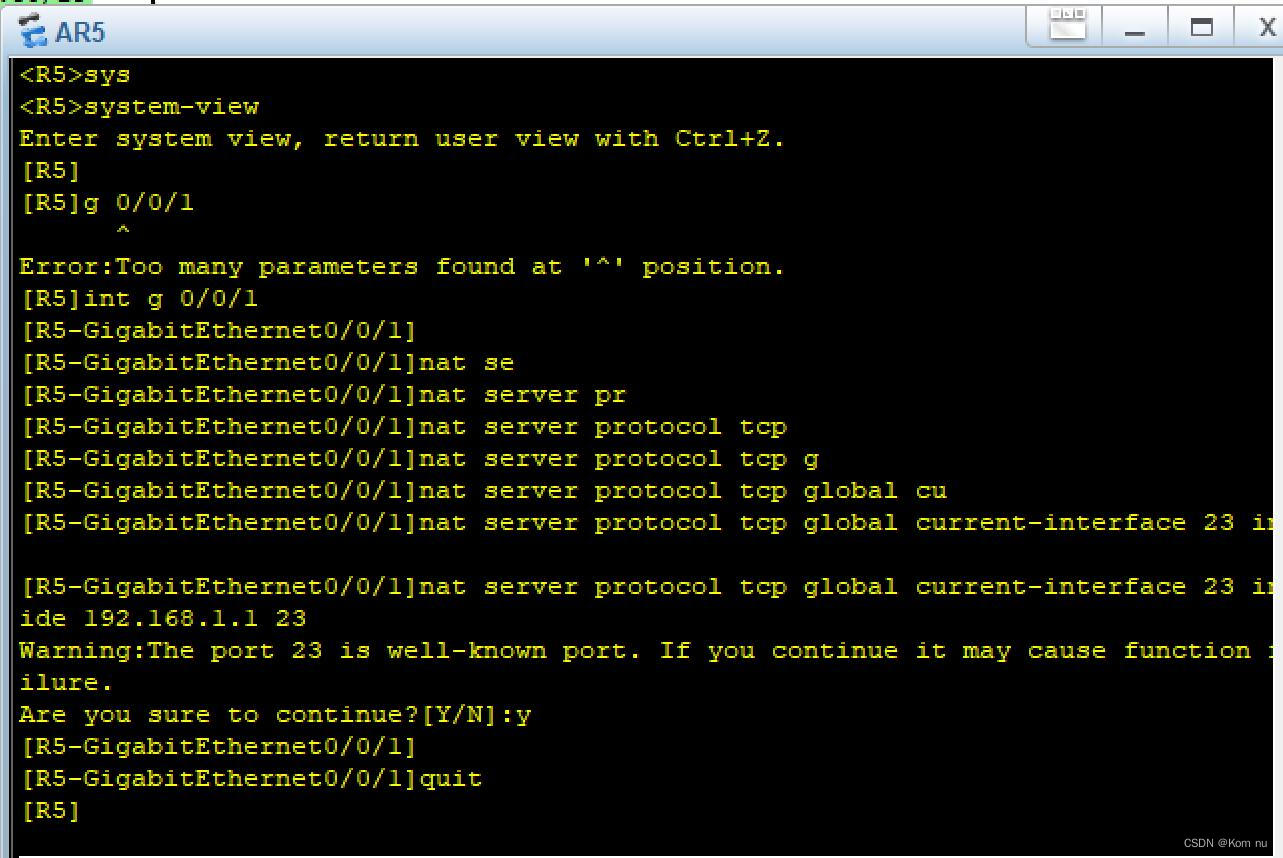

在 R5 中，进入 g 0/0/1 接口下

远程登录服务使用tcp协议

global就是把公网的端口号和公网的IP地址跟私网的端口号和私网的IP地址做一个映射

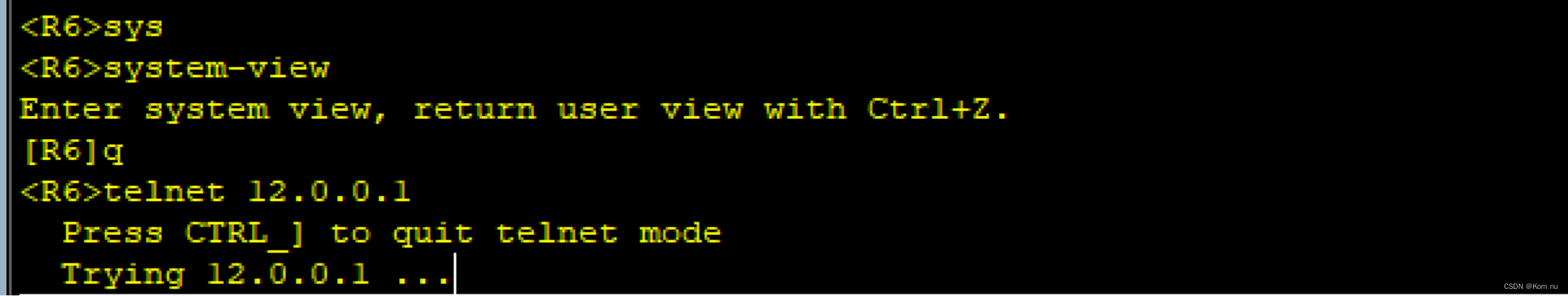

完成 nat server 后，在R6上进行检测

五、设置优先级

数字越大，优先级越小

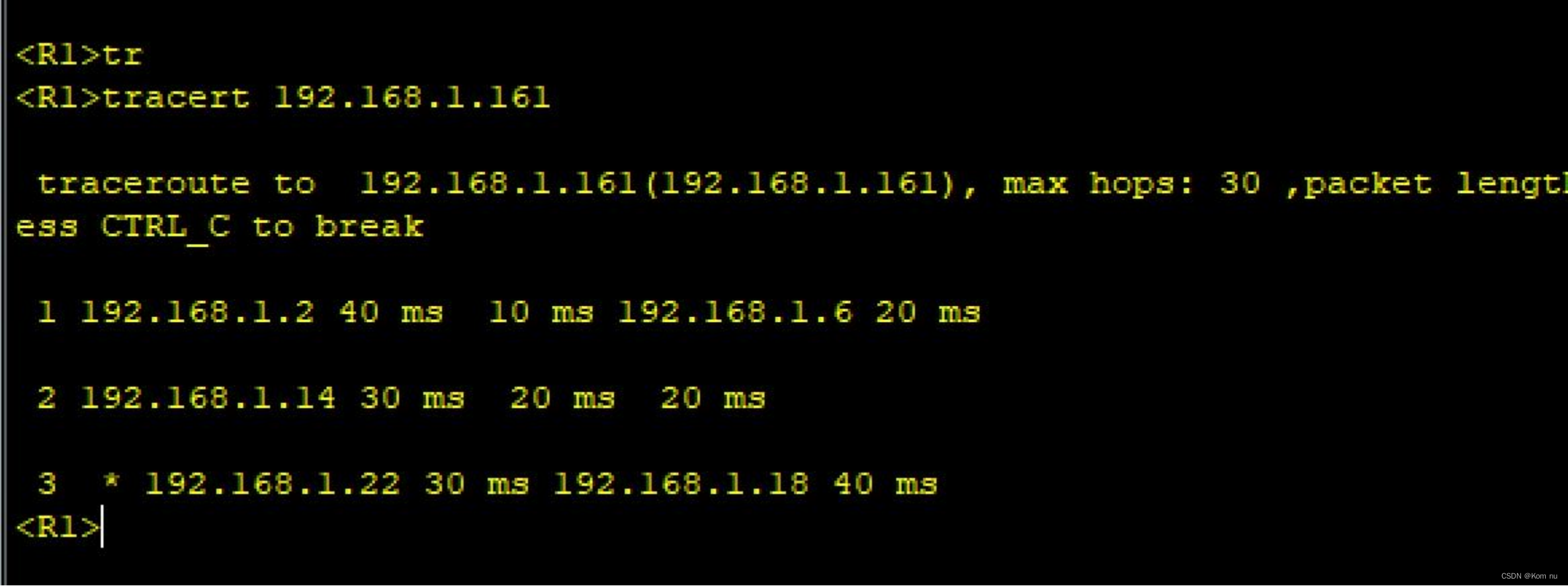

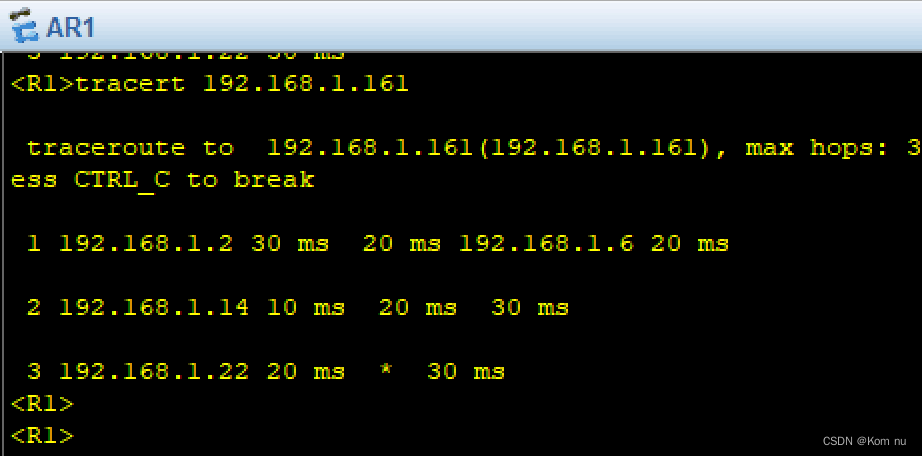

（一）先跟踪前往R5的路径

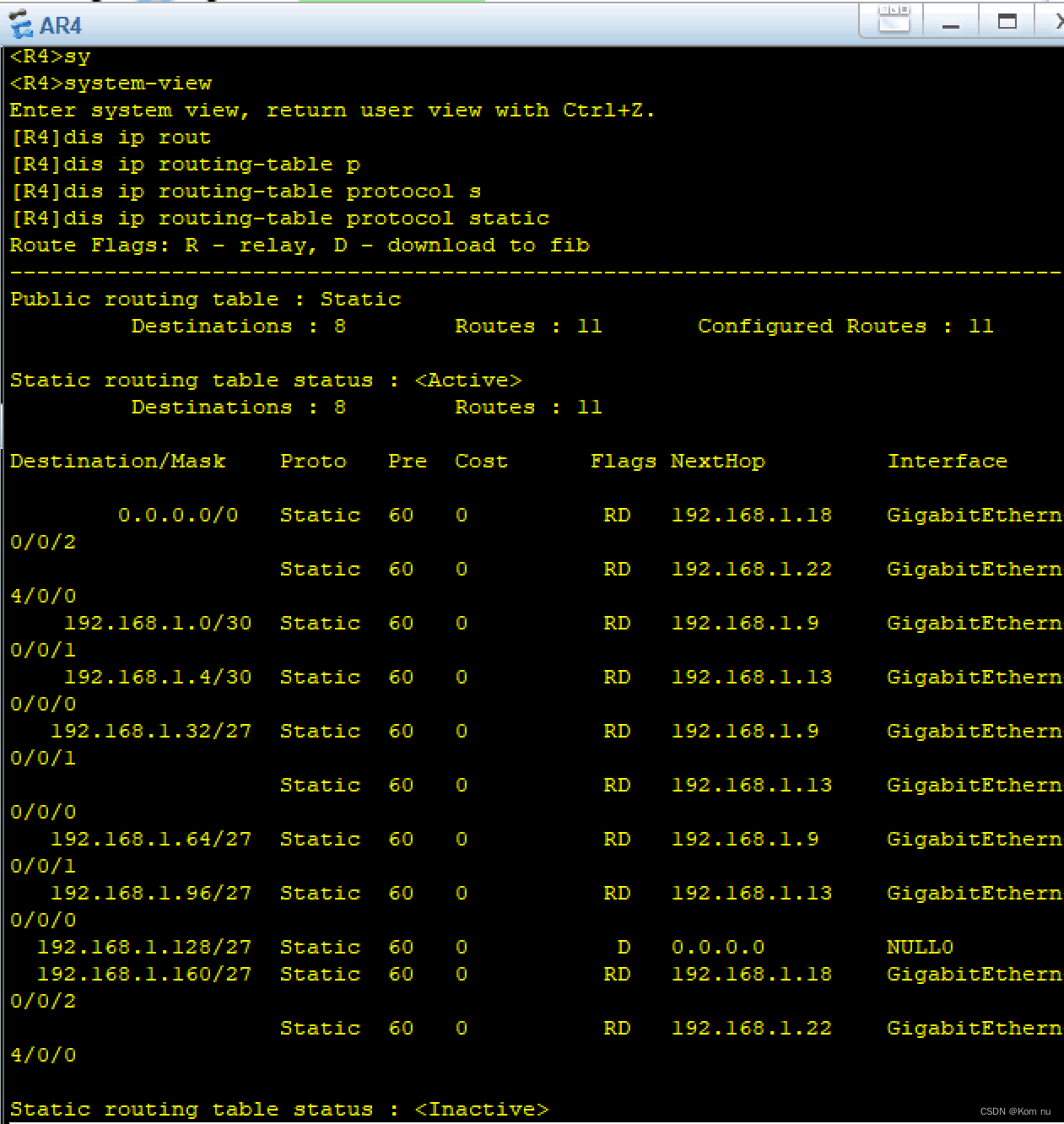

（二）先查表分清经过不同路径的下一跳

经过 R4 的数据包：下一跳走 192.168.1.18 的为 千兆链路

                              下一跳走 192.168.1.22  的为 百兆链路

经过 R5 的数据包：下一跳走 192.168.1.21 的为 百兆链路（共八条）

（三）设置优先级

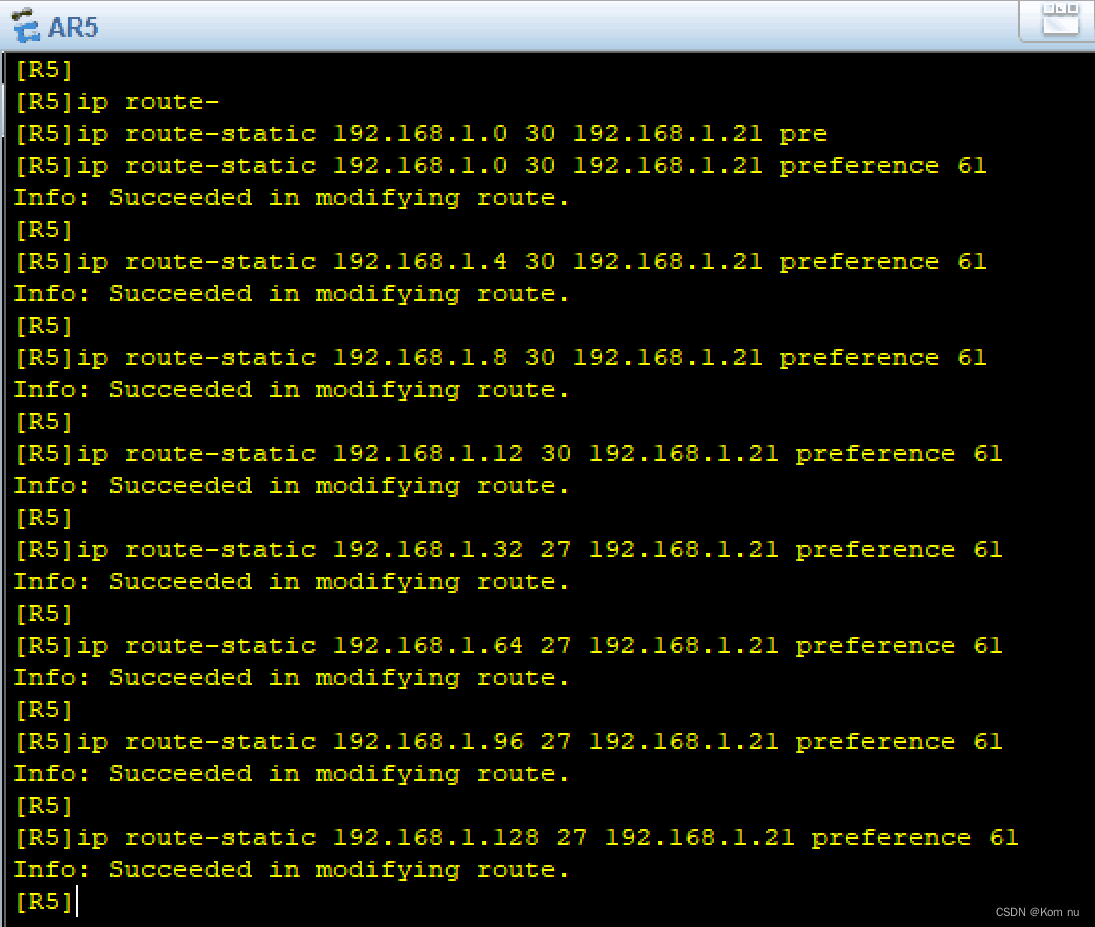

R4:

R5:

再次跟踪路径

最后断开接口，看是否完成

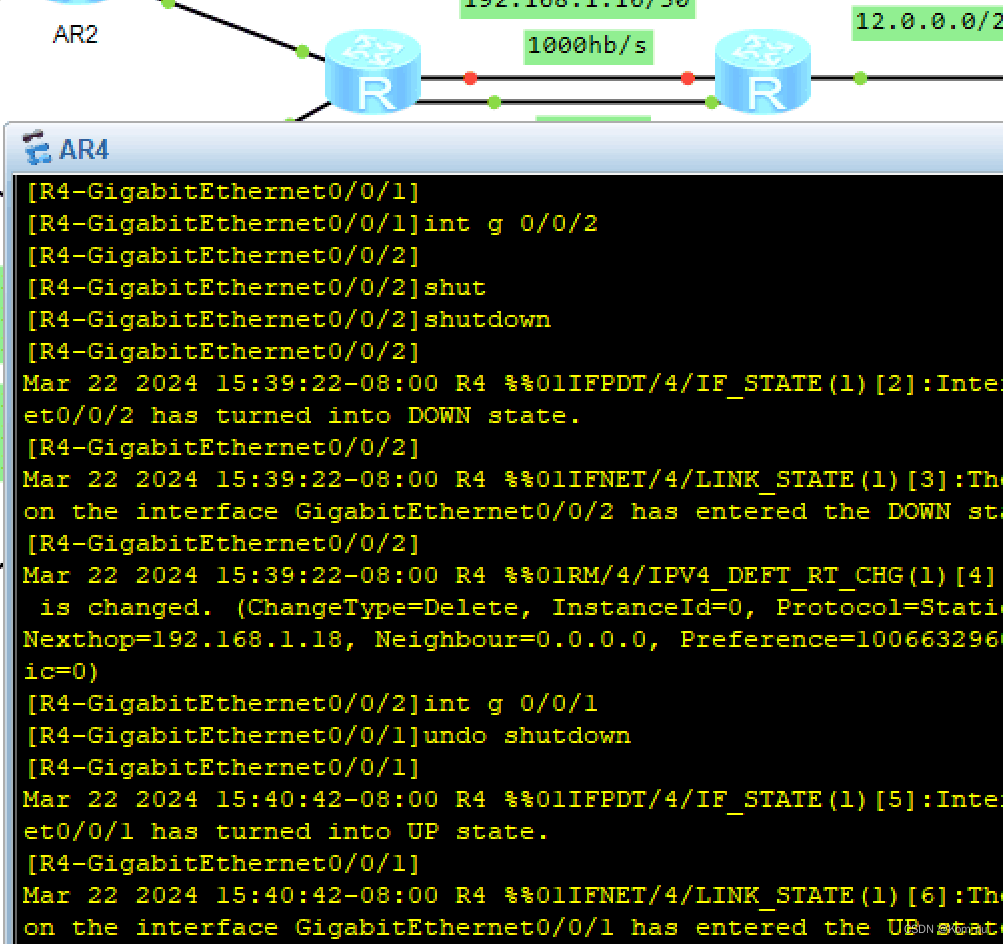

在R4上断开：
