基于51单片机智能家居环境检测—温度烟雾防盗GSM报警

基于51单片机智能家居环境检测报警

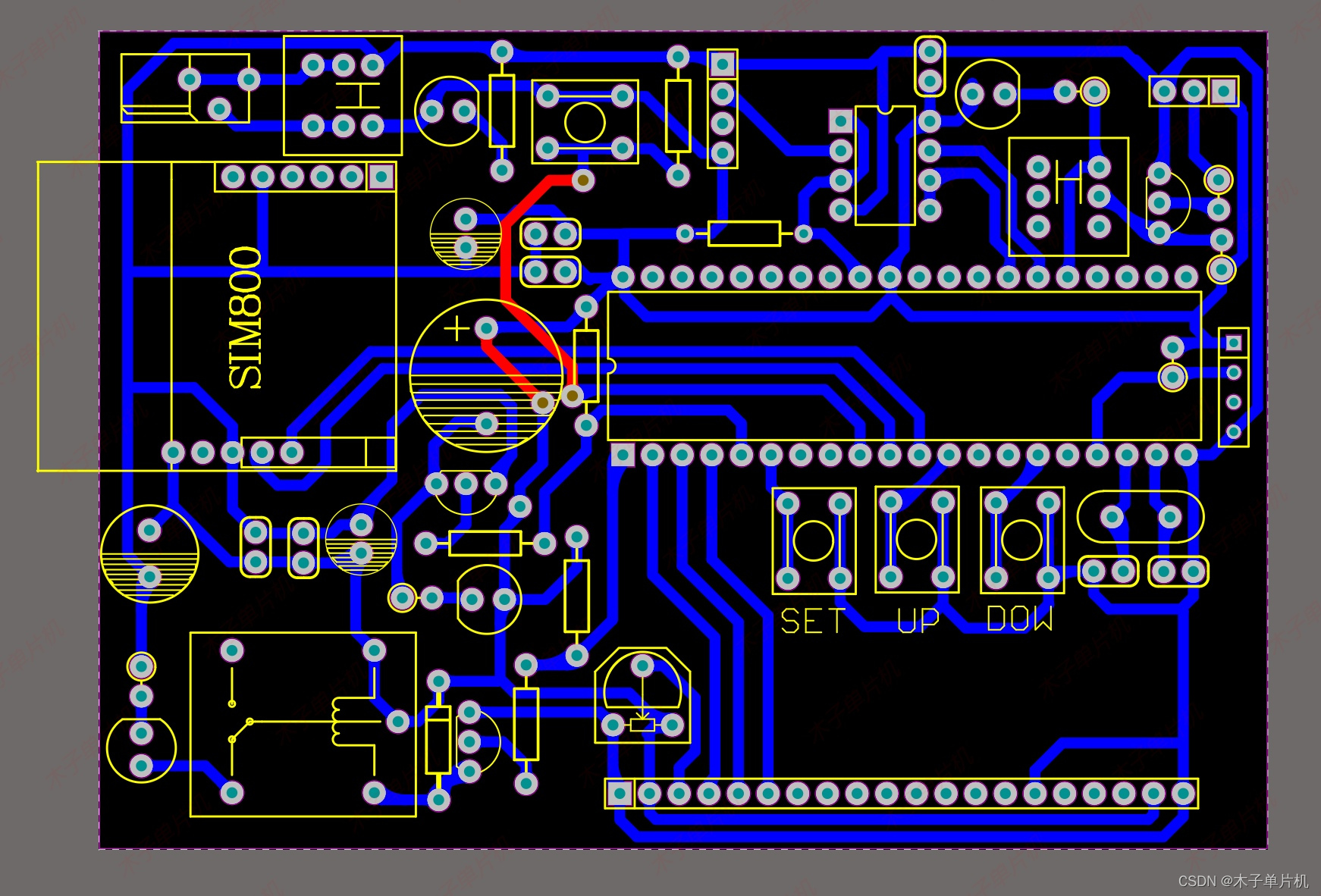

（仿真＋程序＋原理图＋PCB＋设计报告）

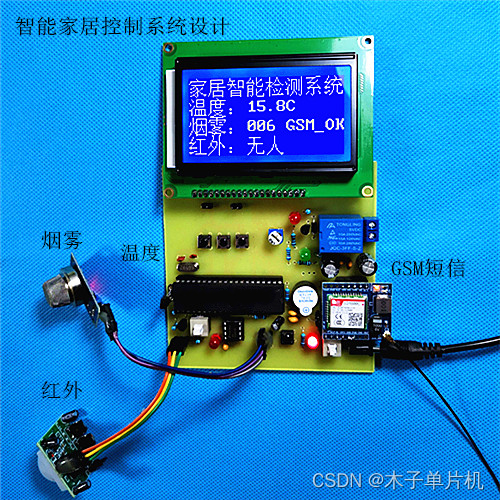

功能介绍

具体功能：

1.DS18B20采集温度；

2.MQ-2传感器检测烟雾；

3.HC-SR501热释电红外感应传感器用来防盗检测。

4.蜂鸣器+LED声光报警，GSM短信报警；

5.手机可以关闭打开继电器，给单片机打电话会回复当前温度。

#include <main.h>
/***΢ÐŹ«ÖںţºÄ¾×Óµ¥Æ¬»ú****/
void Waring_Processing(void)
{
	//ζȳ¬±ê//ÑÌÎí³¬±ê
	if((Temperature >= Temp_H) ||( MQ_Value>= MQ_2))
	{
		BEEP_Cnt = 55;
		if(SMS_Enable_Time == 0)
			{
				SMS_States_Register |= (1 << SMS_TXD_ENA);
				SMS_Enable_Time = 30; //30ÃëÄÚÖ»·¢Ò»Ìõ¶ÌÐÅ
				SMS_Retry = 3;
				SMS_Type = 0;
			}
	}
}

硬件设计

使用元器件：

单片机：STC89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

9*15板子；12864显示屏；

20P排针和排母；40脚IC座；

ADC0832芯片；8脚IC座；

蜂鸣器；10UF电容；

11.0592晶振；30PF电容；

103可调电阻（1立1卧）；

按键；8050三极管；

自锁开关；DC插口；

MQ2烟雾传感器；4.7欧电阻；

470UF电容；18B20温度传感器；

3P排母；继电器；3P排母；

2P接线端子；104瓷片电容；

SIM800短信模块 ；指示灯；

红外热释电；1K电阻；

10K电阻；4.7K电阻；

4007二极管；3P排针；

4P排针；6P排母；

USB线；锡丝和导线；

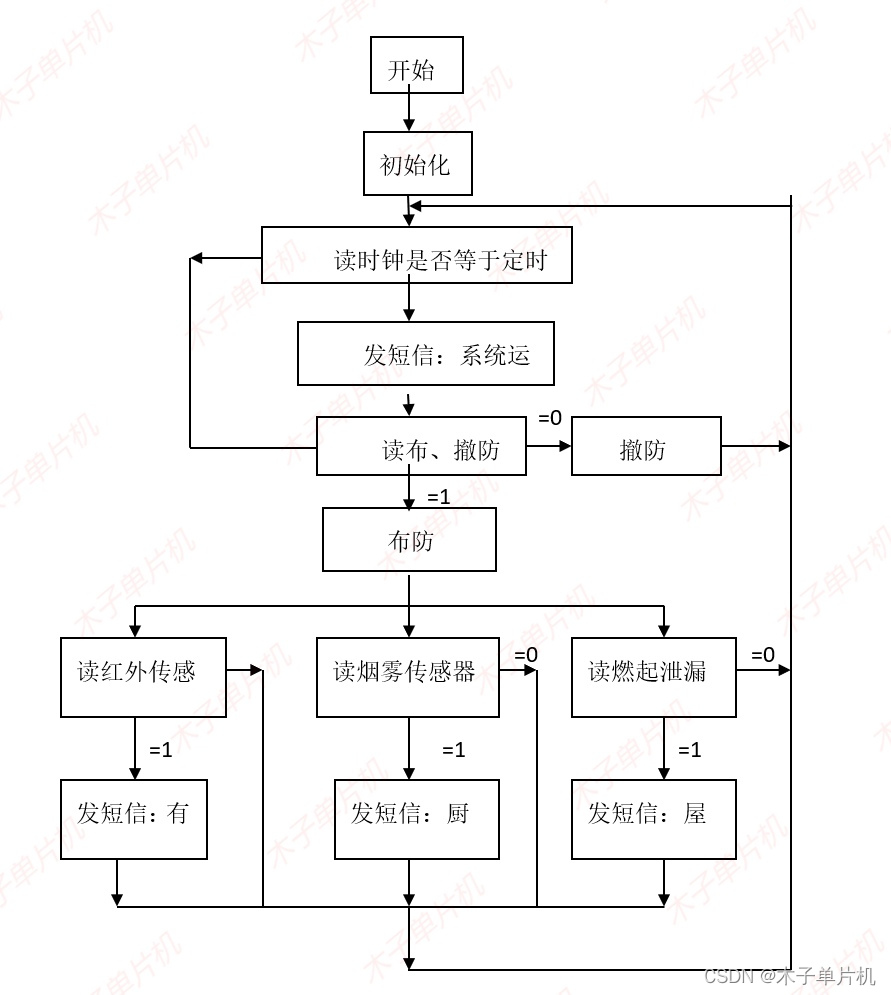

流程图：

设计资料

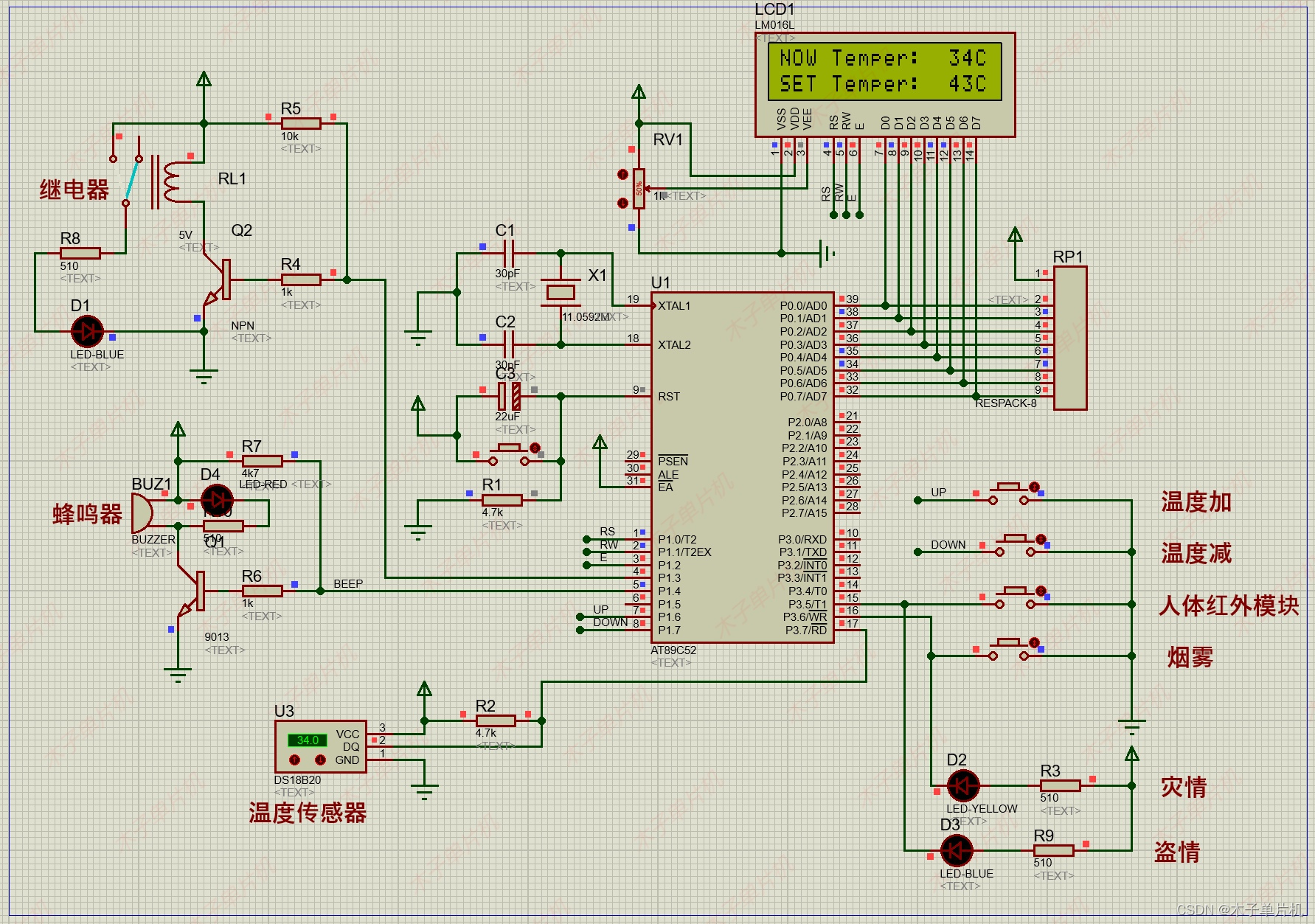

01 仿真图

本设计使用proteus7.8和proteus8.9两个版本设计，向下兼容，无需担心！具体如图！

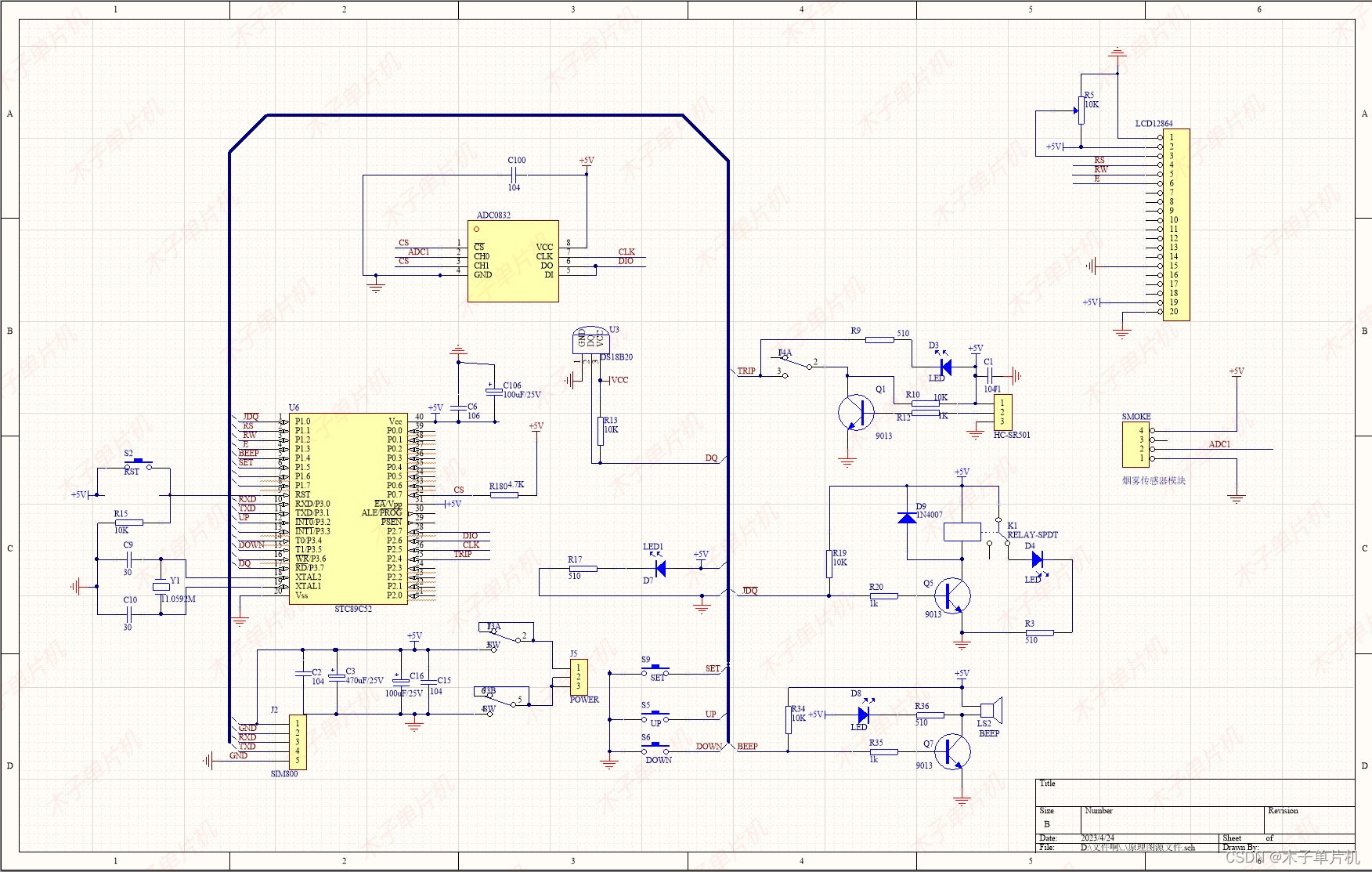

02 原理图

本系统原理图采用Altium Designer19设计，具体如图！

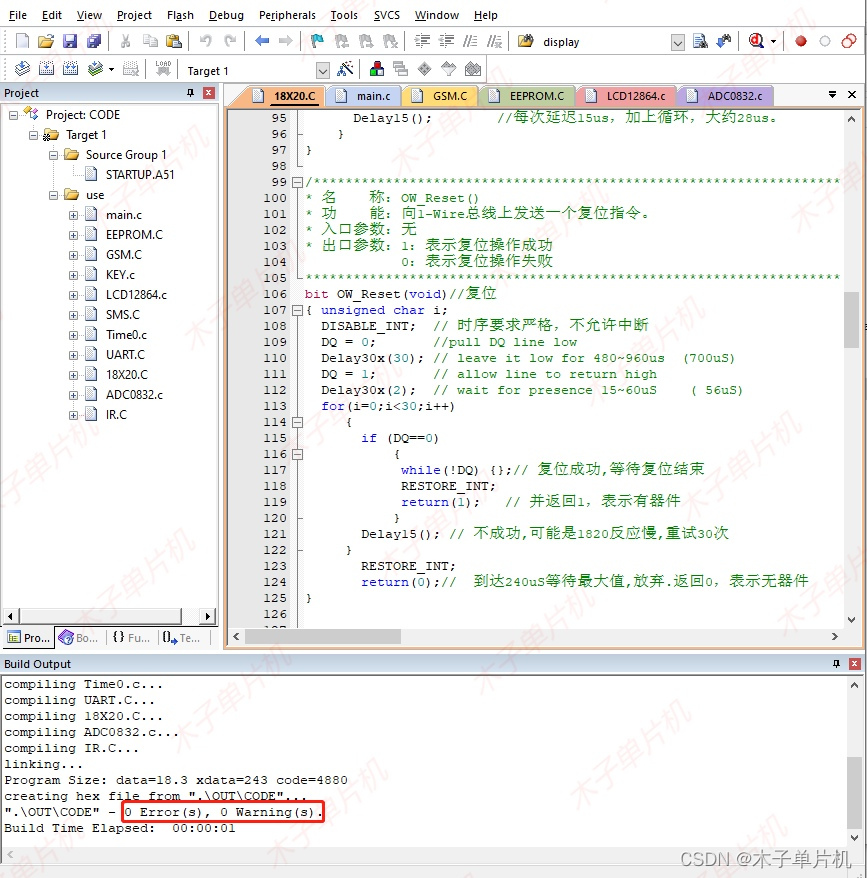

03 程序

本设计使用软件keil4和keil5两个版本编程设计，无需担心！具体如图！

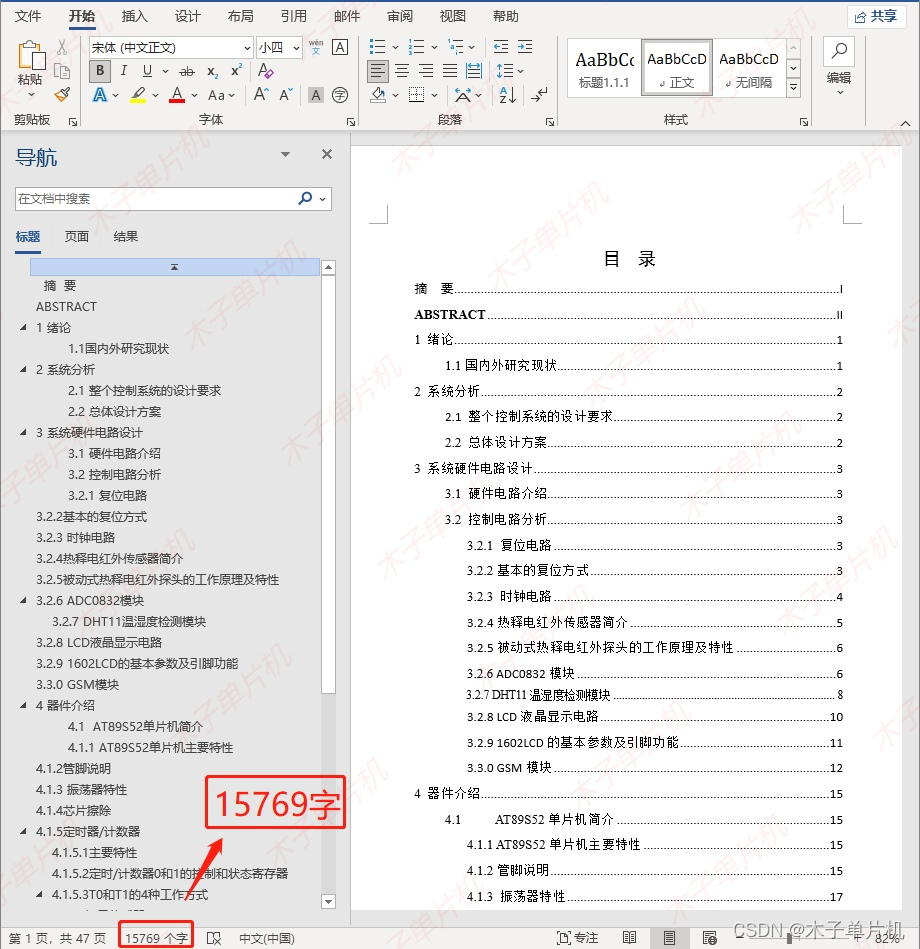

04 设计报告

一万五千字设计报告，具体如下！

05 设计资料

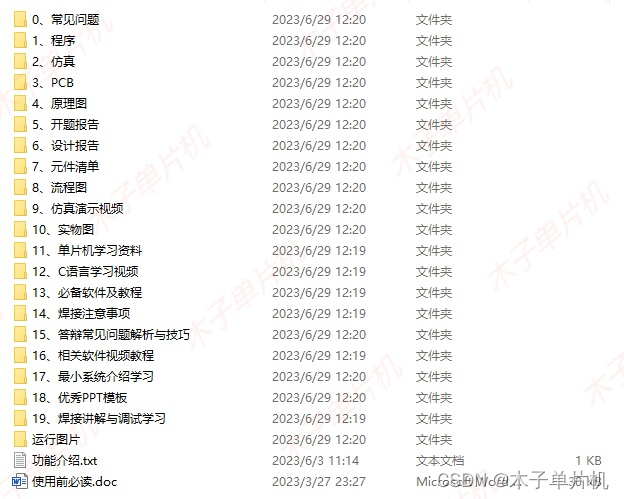

        资料获取请关注同名公众号，全部资料包括仿真源文件 、程序（含注释）、AD原理图、pcb电路图、开题报告、参考论文、流程图、元件清单、仿真视频等。具体内容如下，全网最全! ！

资料获取请观看前面演示视频！

点赞分享一起学习成长。
