基于51单片机的天然气检测报警设计

基于51单片机的天然气检测报警

（仿真＋程序+原理图＋设计报告）

功能介绍

具体功能：

1.MQ-5检测煤气浓度；

2.浓度分为低、中、高三档，分别用LED灯绿、黄、红来提示；

3.当浓度到达中档，继电器驱动断开煤气阀；

4.当浓度到达高档，蜂鸣器报警，风扇启动排气，继电器驱动断开煤气阀；

​演示视频：

基于51单片机的天然气检测报警设计

硬件设计

使用元器件：

单片机：STC89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

蜂鸣器；无极性电容；

DC接口 (分大小 小)；

极性电容；5V风扇；

5.08间距接线端子3芯；

2.54间距3芯单排针；

LED灯；直插三极管；

电阻；继电器；按键；

电源开关；甲烷检测模块；

PCF8591 AD采集芯片；

晶振；IC座；覆铜板；

2.54单排座；2.54单排针；

固定柱；普通USB线 (小头)；

导线若干；

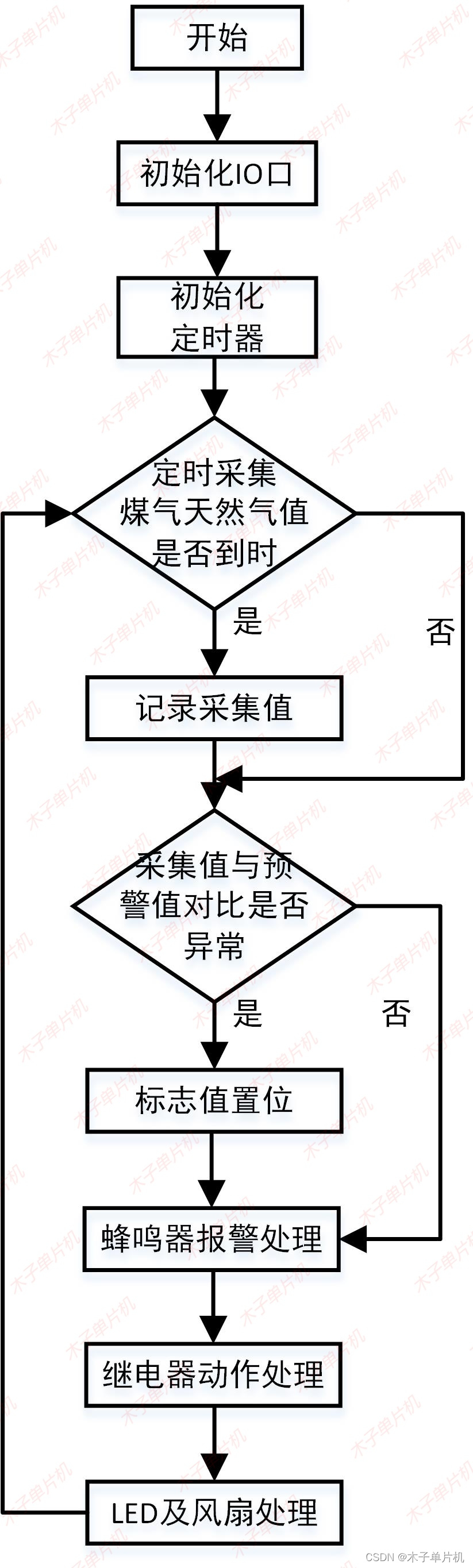

流程图：

设计资料

01仿真图

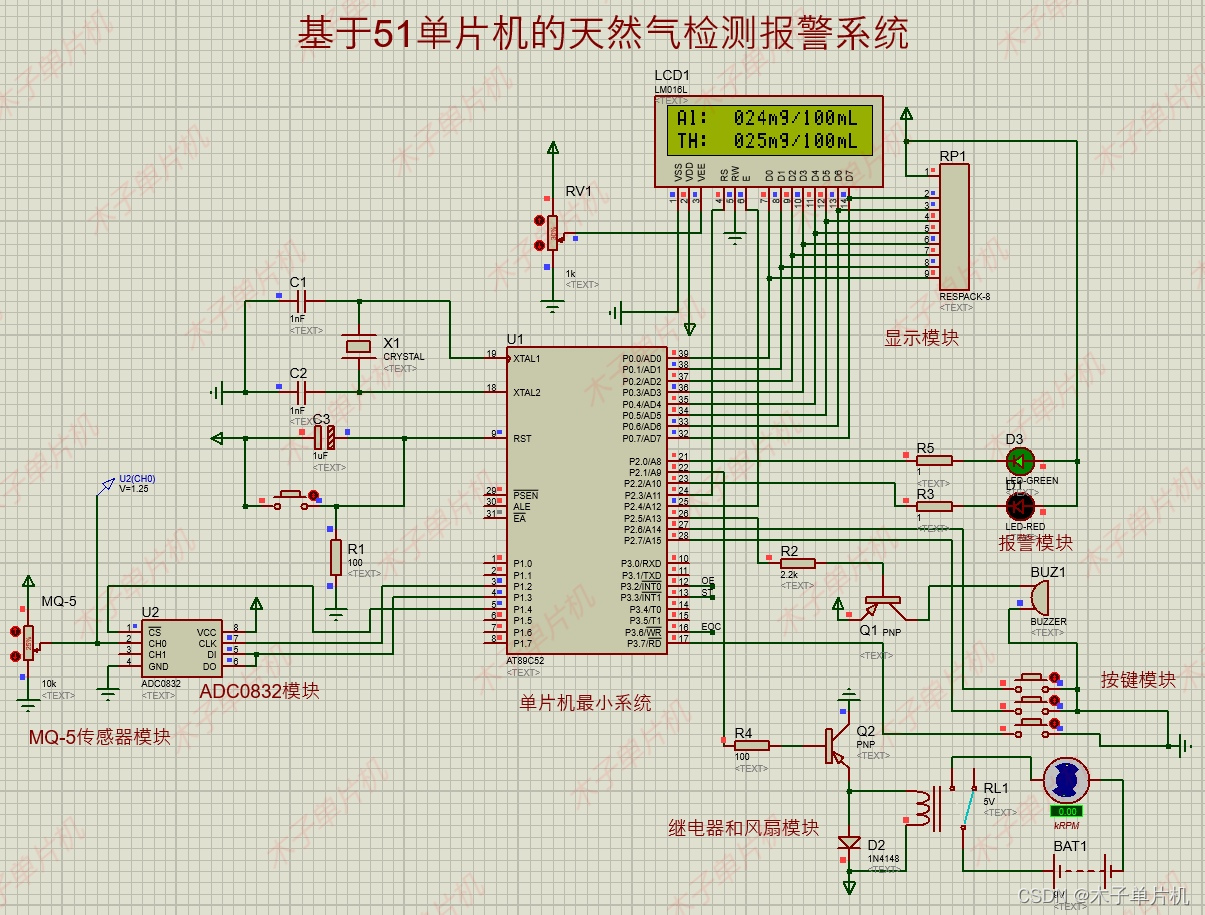

本设计使用proteus8.9版本设计，该仿真与实物有些差异，有写专门的仿真程序，烧录时注意不要弄错，资料里有安装教程，无需担心！具体如图！

02原理图

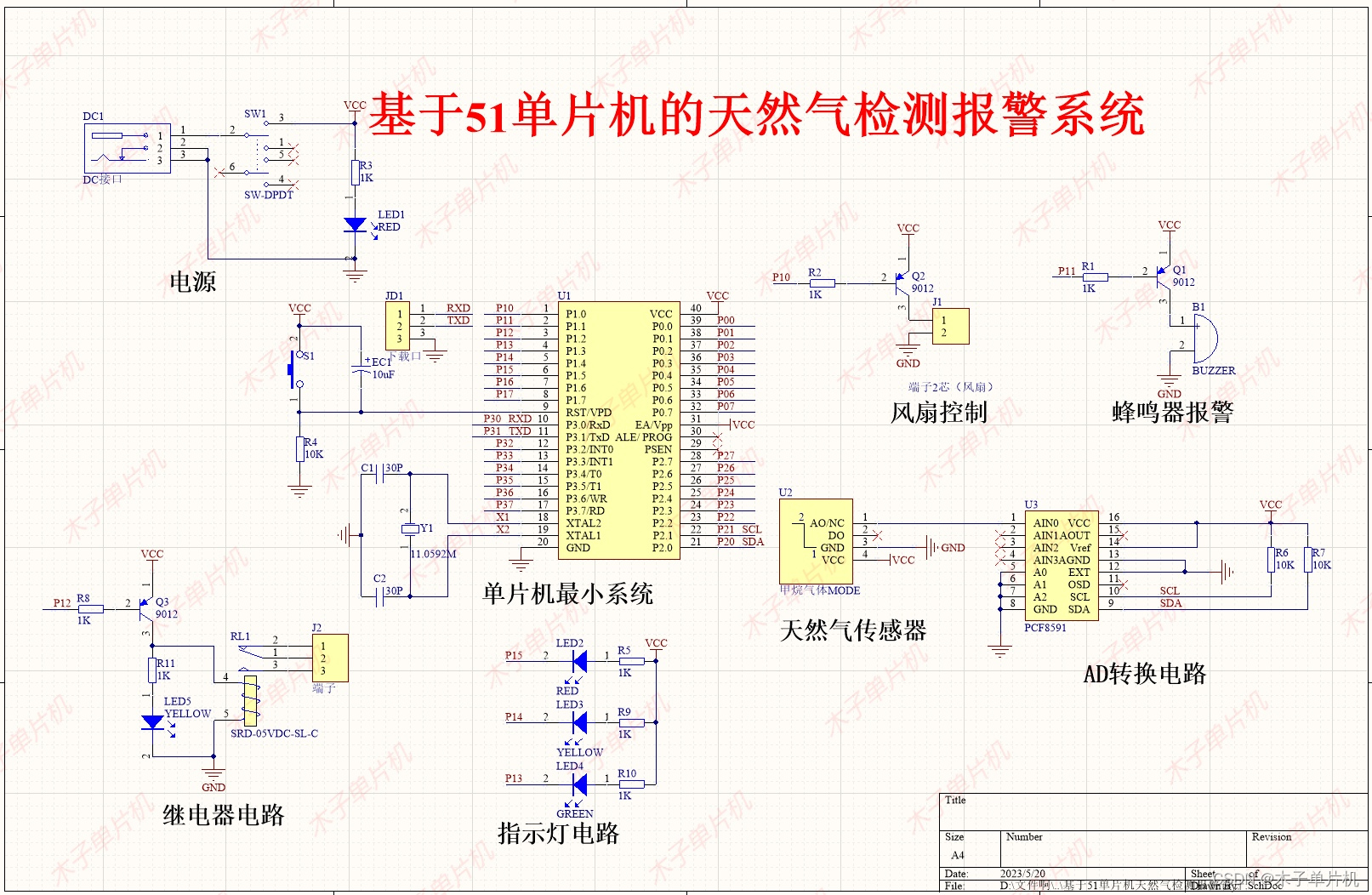

本系统原理图采用Altium Designer19设计，具体如图！

03程序

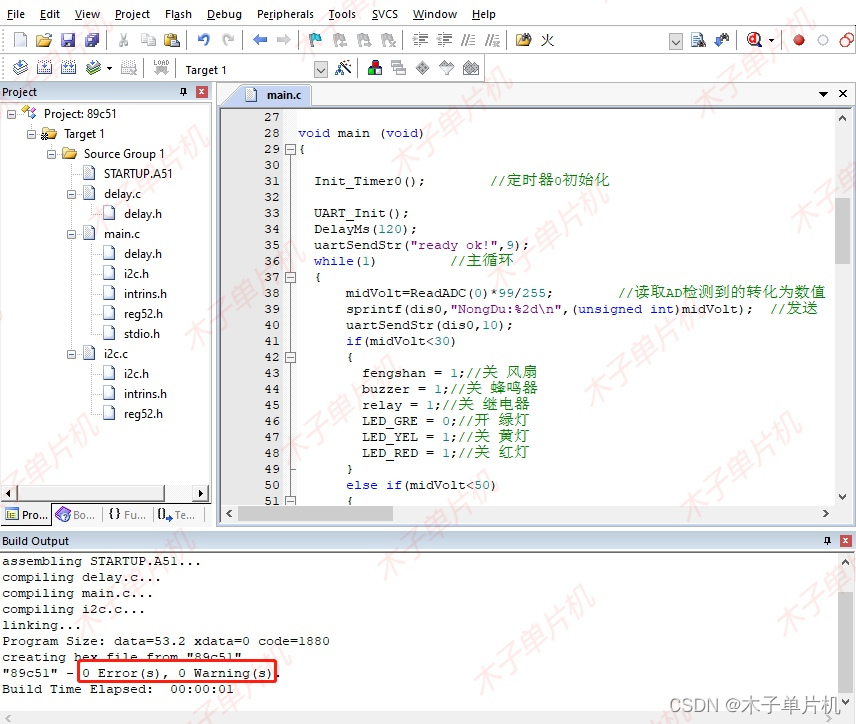

本设计使用软件keil5版本编程设计，资料里有安装教程，无需担心！具体如图！

04设计报告

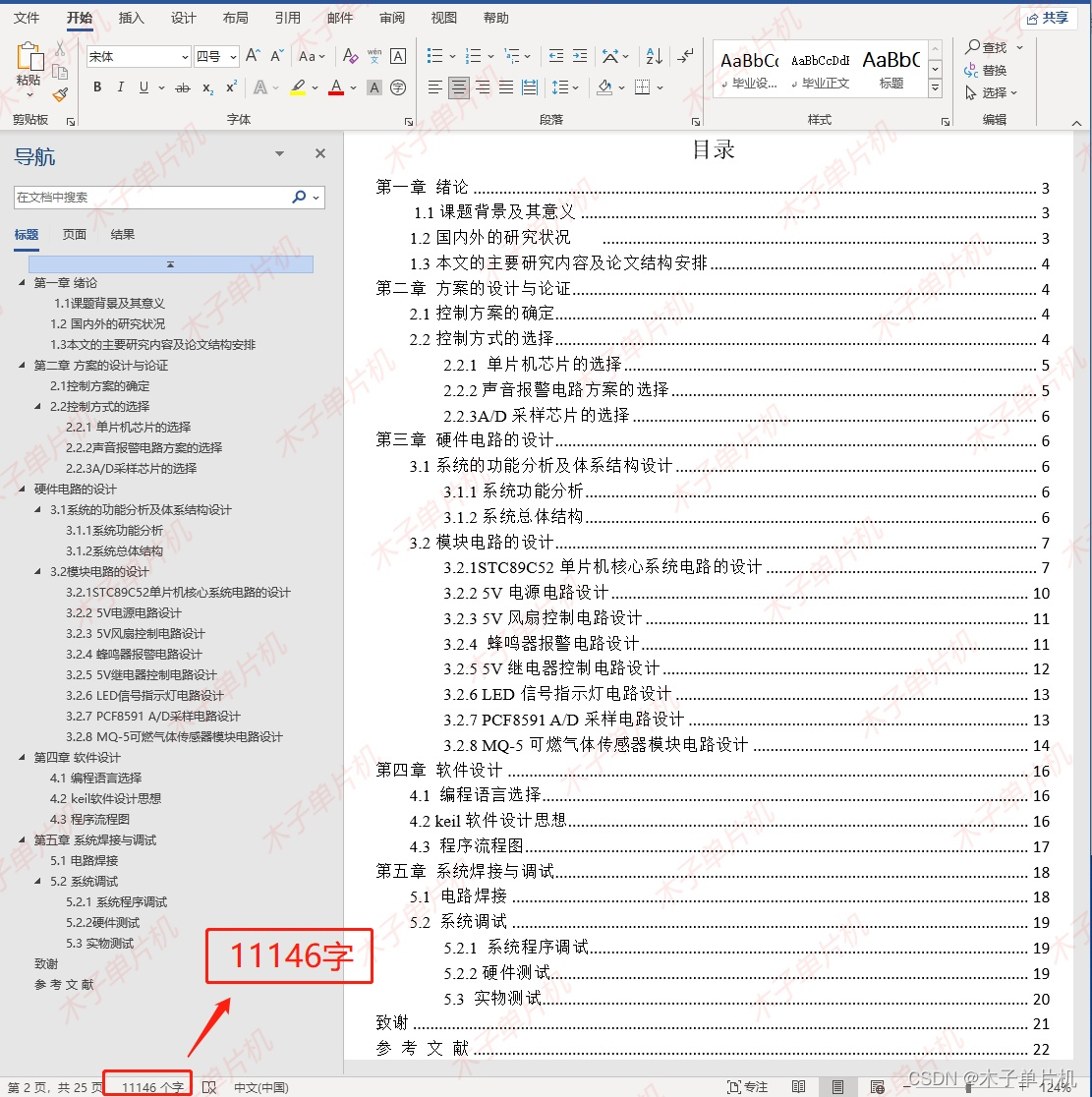

一万一千字设计报告，具体如下！

05设计资料

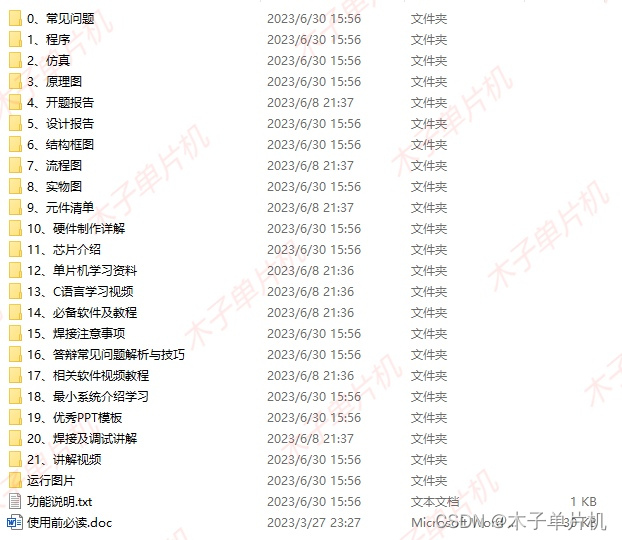

        资料获取请关注同名公众号，全部资料包括仿真源文件 、程序（含注释）、AD原理图、开题报告、设计报告、元件清单、流程图、结构框图、实物图、视频讲解等。具体内容如下，全网最全! ！

资料获取请观看前面演示视频！
