基于51单片机的温度检测自动调节设计—温度上下限报警自动控制

基于51单片机的温度自动调节

(仿真+程序+原理图+设计报告)

功能介绍

具体功能:

1.DS18B20检测温度给单片机处理;

2.LCD1602显示实时温度、温度上下限;

3.三个按键可设置温度上下限;

4.当温度超过设置上限,对应LED+蜂鸣器声光报警,对应继电器吸合(继电器可接降温设备);

5.当温度低于设置下限,对应LED+蜂鸣器声光报警,对应继电器吸合(继电器可接升温设备);

​演示视频:

基于51单片机的温度检测自动调节设计—温度上下限报警自动控制

添加图片注释,不超过 140 字(可选)

硬件设计

使用元器件:

单片机:STC89C51;

(注意:单片机是通用的,无论51还是52、无论stc还是at都一样,引脚功能都一样。程序也是一样的。)

万用板9*15;1602液晶;

16p排针;16p母座;

DC电源插座;自锁开关;

40脚IC座;10K排阻(103);

DS18B20温度传感器;

2.2K电阻*3;10K电阻 *3;

1K电阻*3;10uF电容;

按键*3;12M晶振;

负载:风扇、加热片;

30P电容*2;9012三极管*3;

5mm红led;5mm黄led;

继电器*2;2p接线端子*2;

蜂鸣器;导线若干;

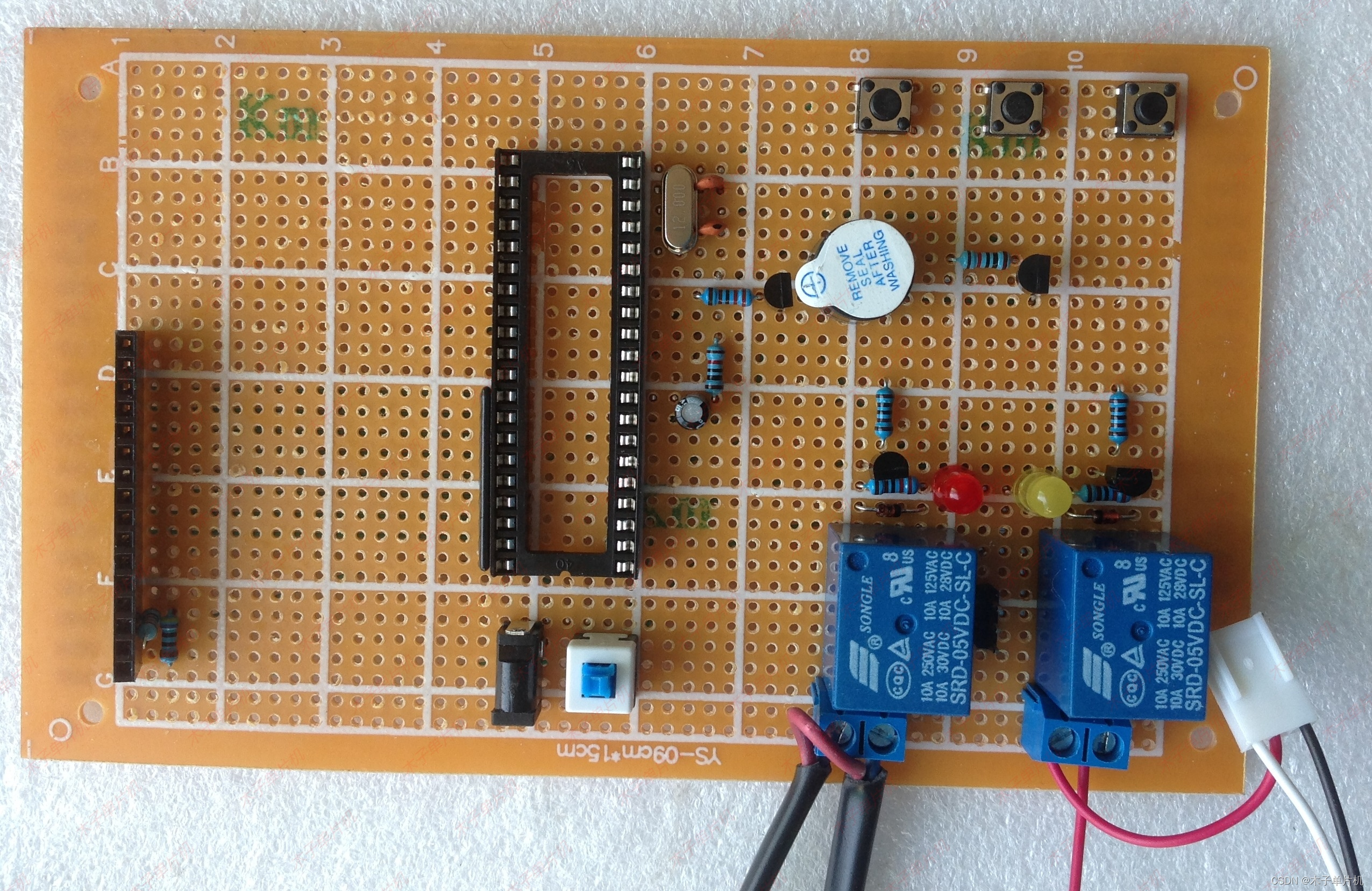

添加图片注释,不超过 140 字(可选)

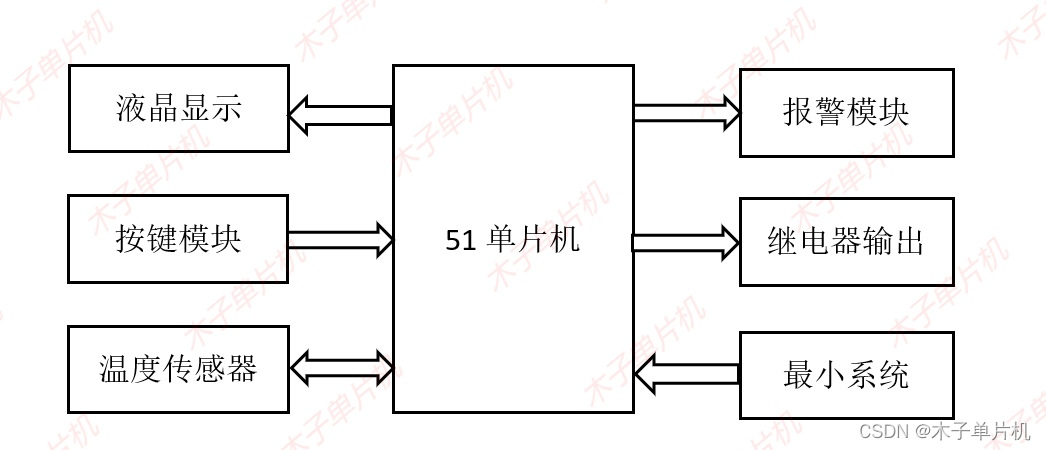

流程图:



设计资料

01仿真图

本设计使用proteus8.9版本设计,资料里有安装教程,无需担心!具体如图!

添加图片注释,不超过 140 字(可选)

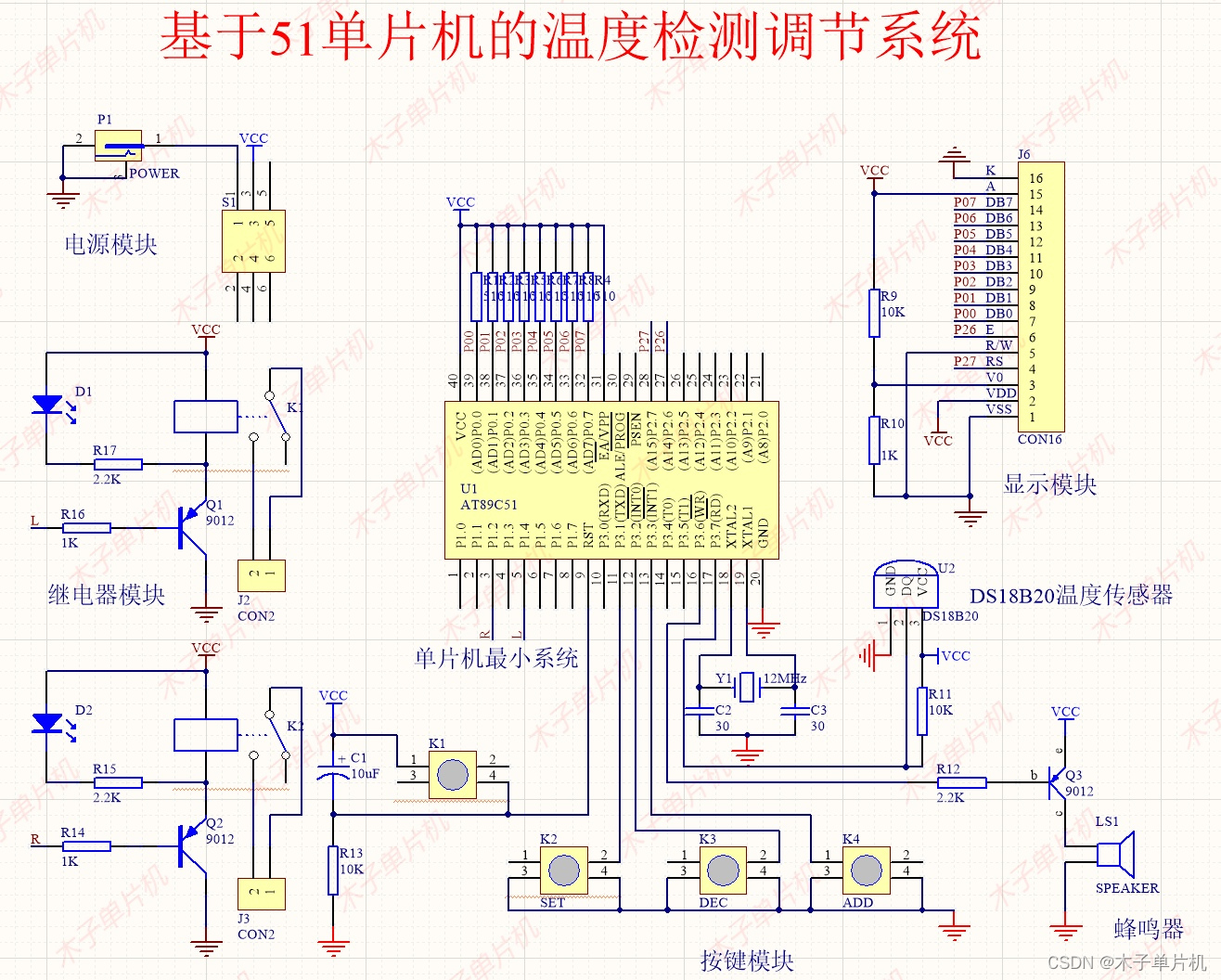

02原理图

本系统原理图采用Altium Designer19设计,具体如图!

添加图片注释,不超过 140 字(可选)

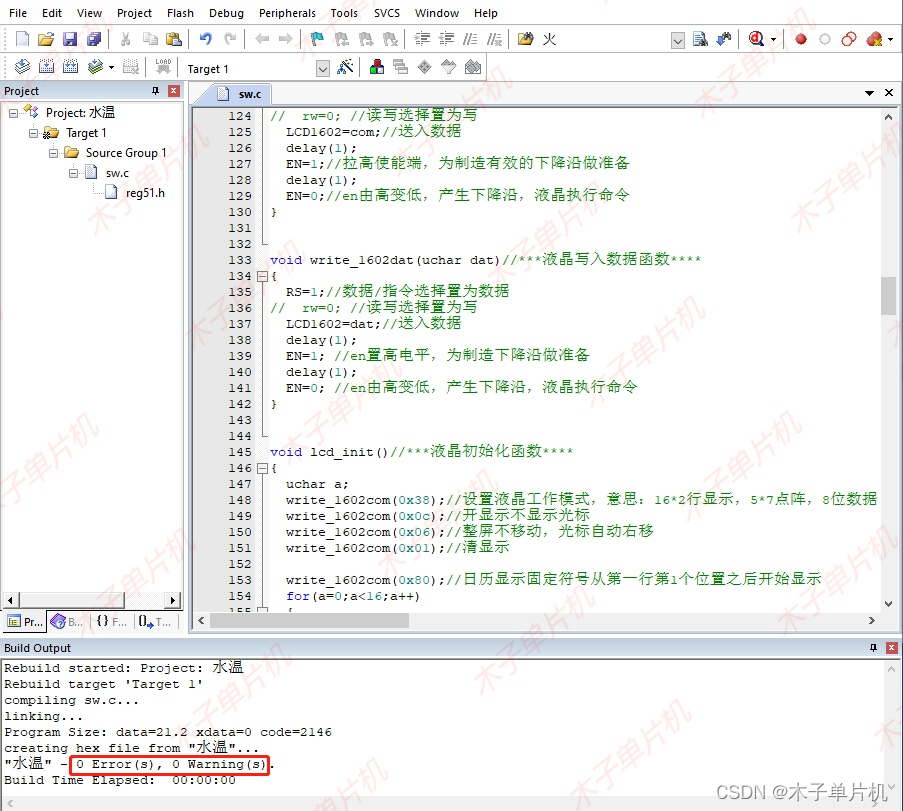

03程序

本设计使用软件keil5版本编程设计,资料里有安装教程,无需担心!具体如图!

添加图片注释,不超过 140 字(可选)

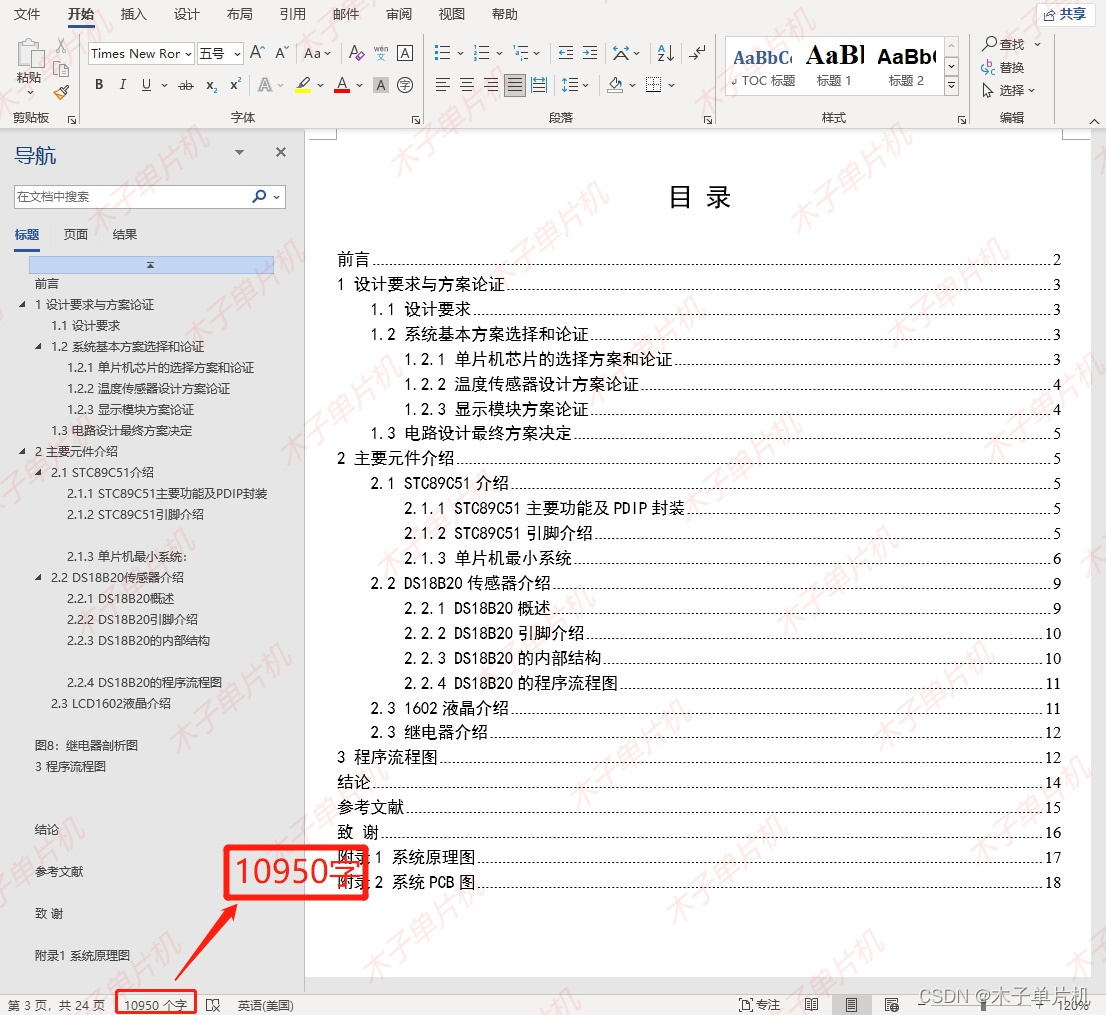

04设计报告

一万字设计报告,具体如下!

添加图片注释,不超过 140 字(可选)

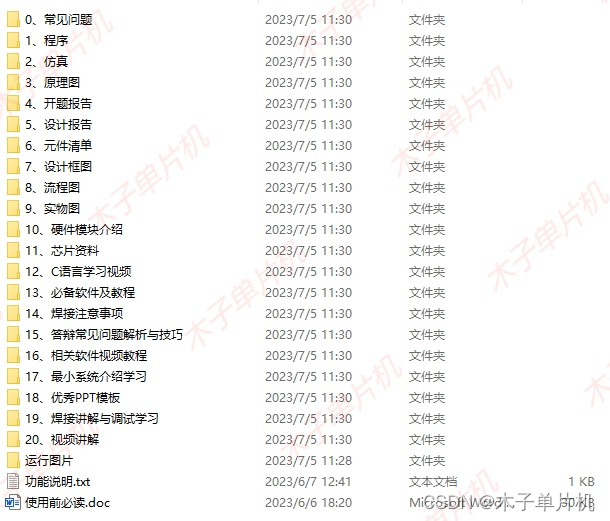

05设计资料

        资料获取请关注同名公众号,全部资料包括仿真源文件 、程序(含注释)、Altium Designer原理图、开题报告、设计报告、元件清单、流程图、结构框图、实物图、视频讲解等。具体内容如下,全网最全! !



资料获取请观看前面演示视频!

点赞分享一起学习成长。

  • 18
    点赞
  • 9
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
基于51单片机的PID温度调节控制系统的Proteus仿真设计,主要包括硬件电路设计和软件程序编写两个部分。 硬件电路设计方面,需要根据温度传感器获取的温度信号,通过A/D转换将模拟信号转换为数字信号,然后经过51单片机进行处理。在这个过程中,需要设计51单片机的外围电路,如时钟电路、复位电路、显示电路等。同时,还需要设计控制系统的输入和输出电路,用于接收和输出控制信号。最后,将设计好的硬件电路连线,并与51单片机进行连接。 软件程序编写方面,需要先编写51单片机的初始化和配置程序,包括对外围设备的初始化设置,如温度传感器、显示屏等。然后,根据PID控制算法的要求,编写相应的PID控制算法程序。在程序中,需要根据温度测量值和设定值的差异进行控制,通过调整输出控制信号,实现温度的稳定控制。最后,需要编写显示程序,将温度控制器的工作状态和温度显示在显示屏上。 最后,在Proteus软件中进行仿真设计。使用51单片机模型搭建硬件电路,并将编写好的软件程序加载入模型中。通过仿真模拟,可以验证温度控制系统的稳定性、准确性和可靠性。可以观察传感器测量的温度值与设定值之间的差异,以及PID控制器对温度调节程度。通过不断修改和优化控制算法和参数,来改进系统的控制效果。 总之,基于51单片机的PID温度调节控制系统的Proteus仿真设计涉及到硬件电路设计和软件程序编写两个方面,通过仿真模拟来验证和优化控制系统的稳定性和准确性。
