基于51单片机的电子指南针

基于51单片机的指南针

（仿真＋程序＋原理图＋PCB＋设计报告）

功能介绍

具体功能：

整个系统中前端的磁阻传感器负责测量地磁场的大小并将磁场的变化转化为微弱的电流的变化，专用的磁场测量芯片负责把磁阻传感器变化的电流（模拟量）转换成微控制器可以识别的数字量，然后通过芯片内部的SPI总线上传给微控制器。

微控制器将表征当前磁场大小的数字量按照方位进行归一化等处理后通过直观的LCD进行方位显示，同时可以通过键盘控制微控制器进行相应的操作，如将转换后的数据通过串口的形式发送到上位机。本系统用于方位指示实测精度可以达到1°

​演示视频：

基于51单片机的非接触式无线红外测温

添加图片注释，不超过 140 字（可选）

硬件设计

使用元器件：

单片机：DS89C450；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

DS89C430和DS89C450是当前8051兼容微处理器中性能最高的微处理器。此系列产品具有重新设计的处理器内核，在相同的晶振频率下，执行指令的速度是最初的8051处理器的12倍，典型应用中的速度可提高10倍.

添加图片注释，不超过 140 字（可选）

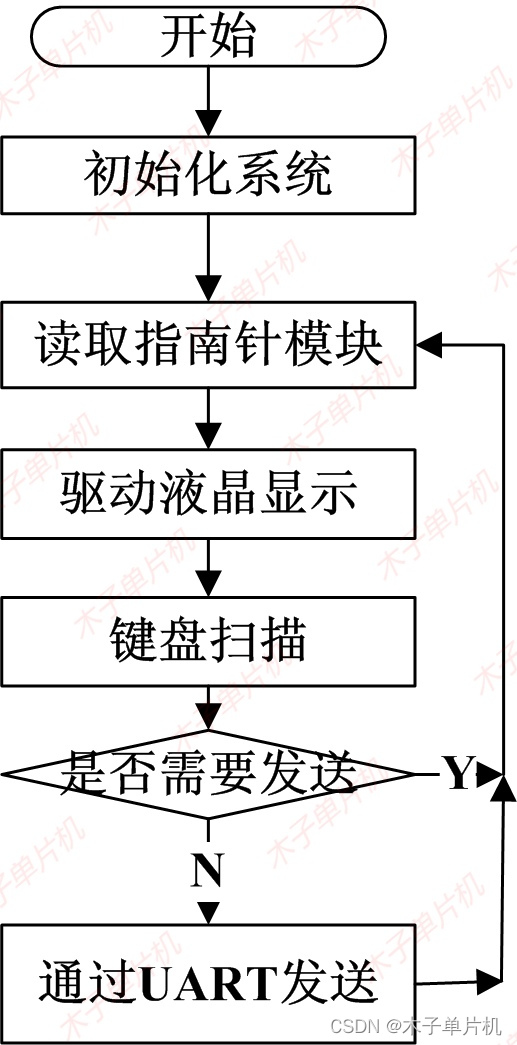

流程图：

设计资料

01仿真图

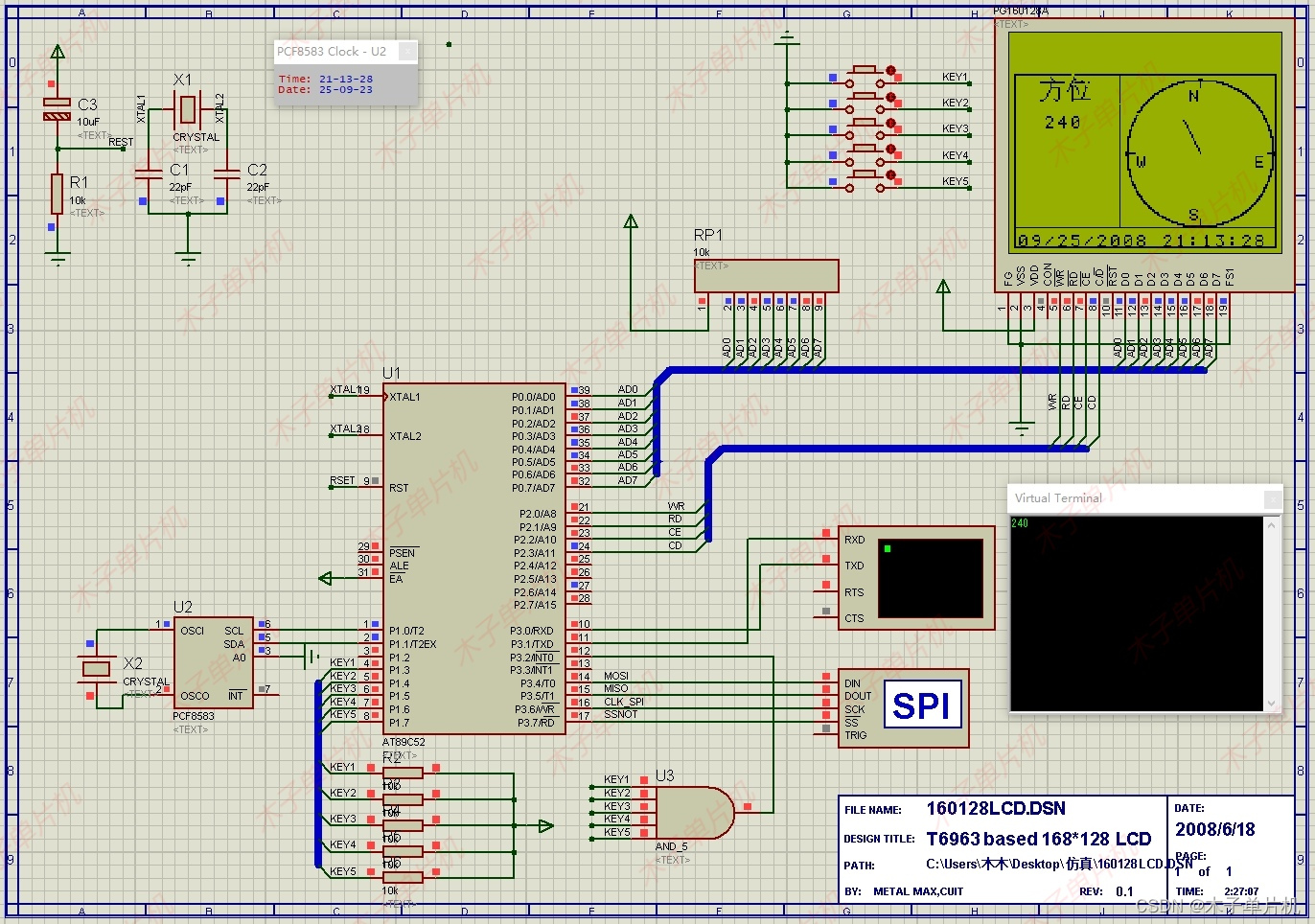

本设计使用proteus7.8版本设计，向下兼容，无需担心！具体如图！

添加图片注释，不超过 140 字（可选）

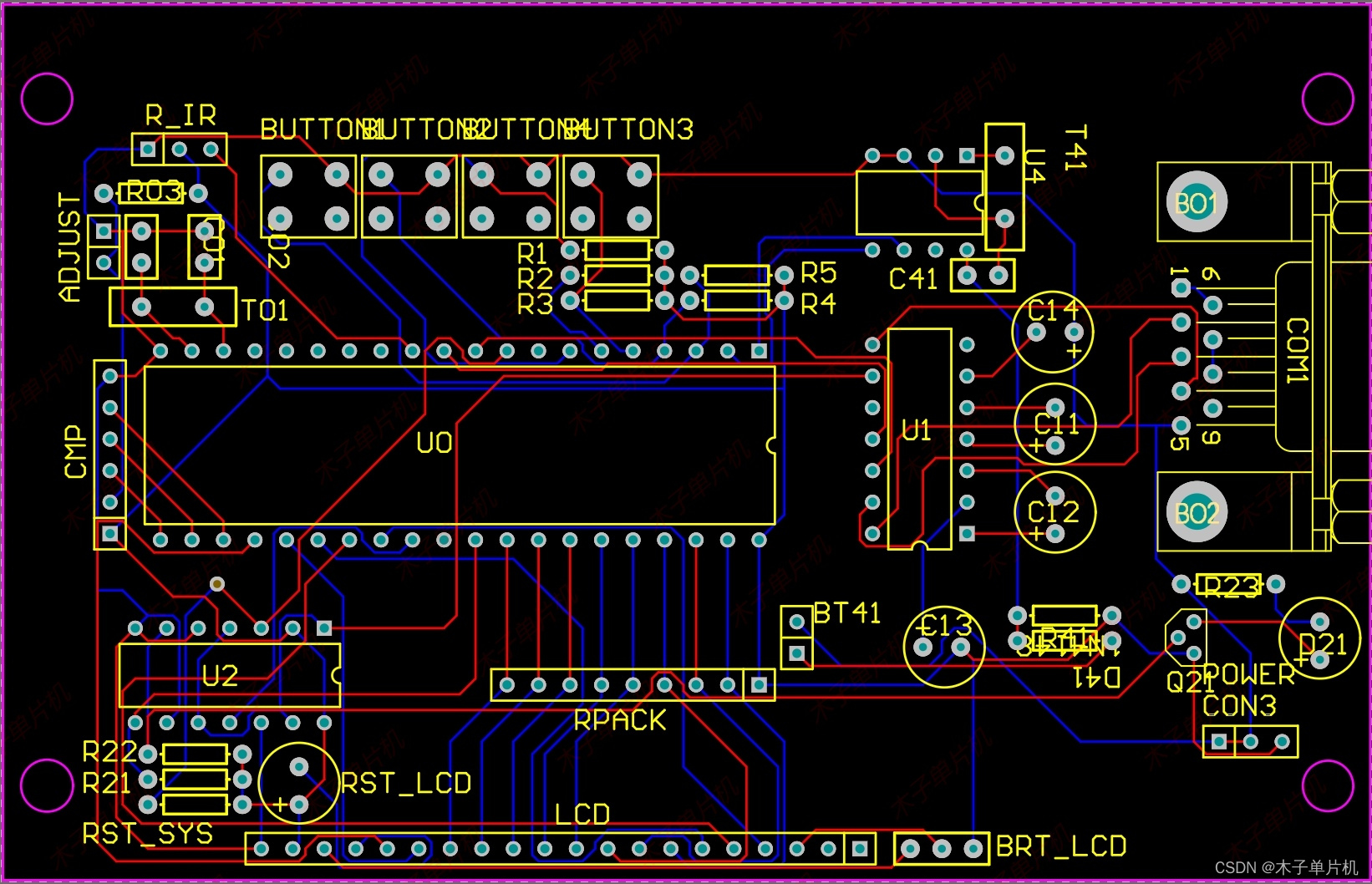

02原理图

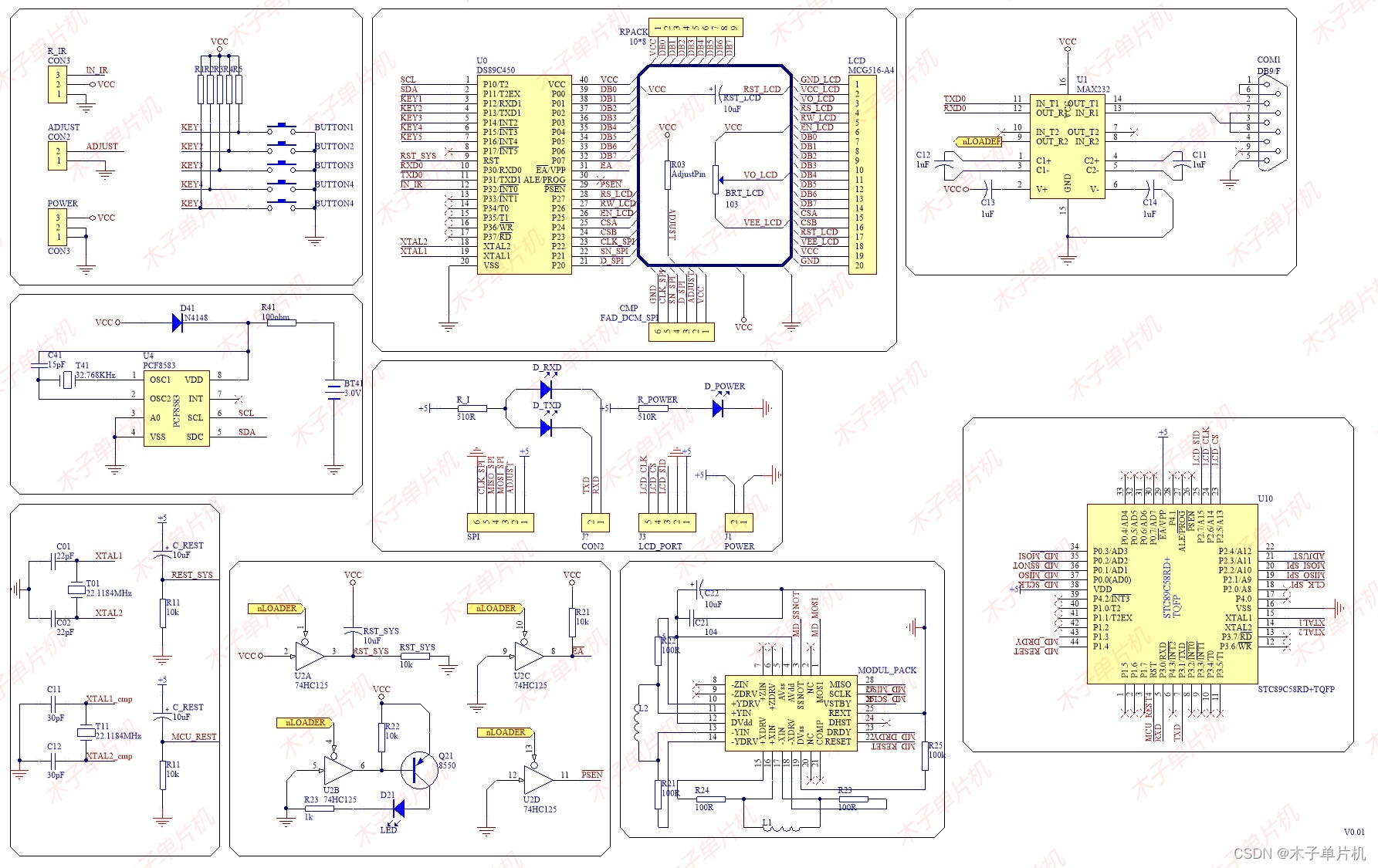

本系统原理图采用Altium Designer19设计，具体如图！

添加图片注释，不超过 140 字（可选）

03程序

本设计使用软件keil5版本编程设计！具体如图！

添加图片注释，不超过 140 字（可选）

04设计报告

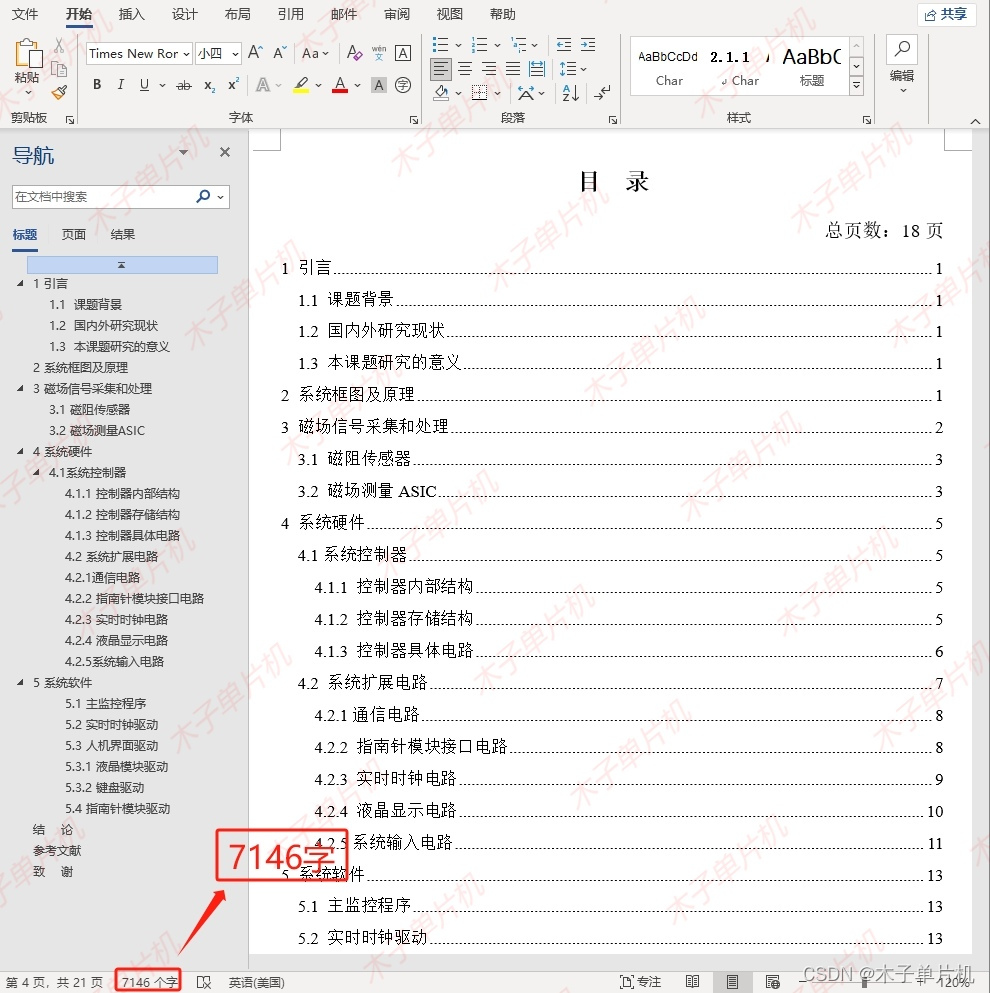

七千字设计报告，具体如下！

添加图片注释，不超过 140 字（可选）

05设计资料

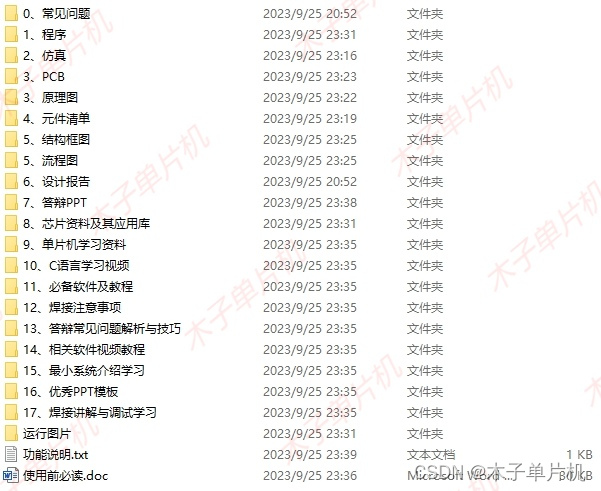

        资料获取请关注同名公众号，全部资料包括仿真源文件 、程序（含注释）、AD原理图、PCB、设计报告、流程图、结构框图、答辩PPT等。具体内容如下，全网最全! ！

资料获取请观看前面演示视频！

点赞分享一起学习成长。
