基于51单片机的电压表设计—0~5V

基于51单片机的电压表设计

（仿真＋程序＋原理图＋设计报告）

功能介绍

具体功能：

1.ADC0832模数转换芯片实现电压的测量；

2.测量电压精确到0.01V；

3.测量范围默认是0~5v；

4.数码管显示测得电压；

​演示视频：

基于51单片机的电压表设计—0~5V

添加图片注释，不超过 140 字（可选）

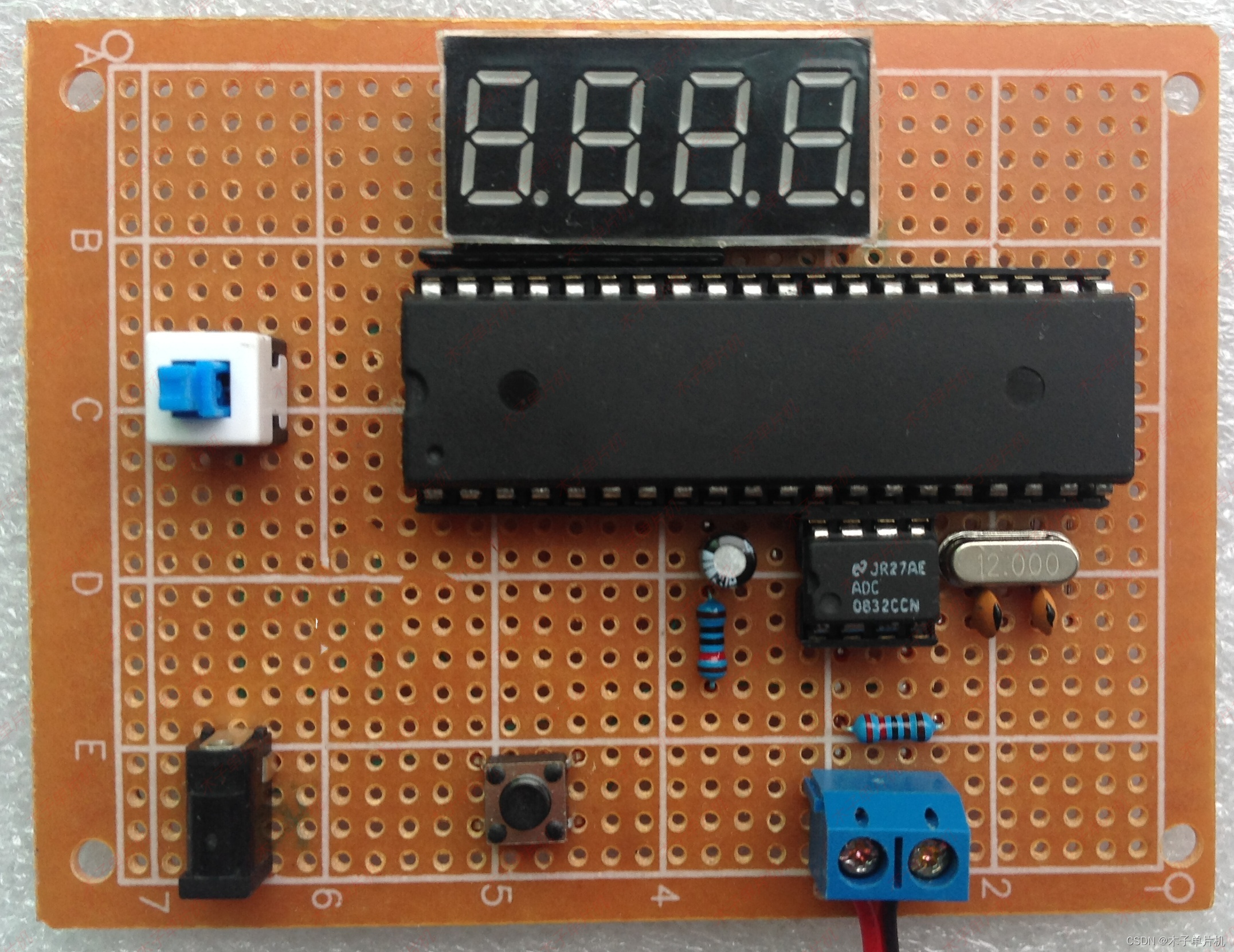

硬件设计

使用元器件：

单片机：STC89C51；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

7*9万用板；ADC0832；

40脚座；8脚座；

0.36四位共阴数码管；

10uf电解电容；

30pf瓷片电容*2；

10k电阻；1k电阻；

按键；鳄鱼夹*2；

2p接线端子；

黑红双股线20cm；

102排阻；12M晶振；

自锁开关；Dc电源插口；

导线：若干；

添加图片注释，不超过 140 字（可选）

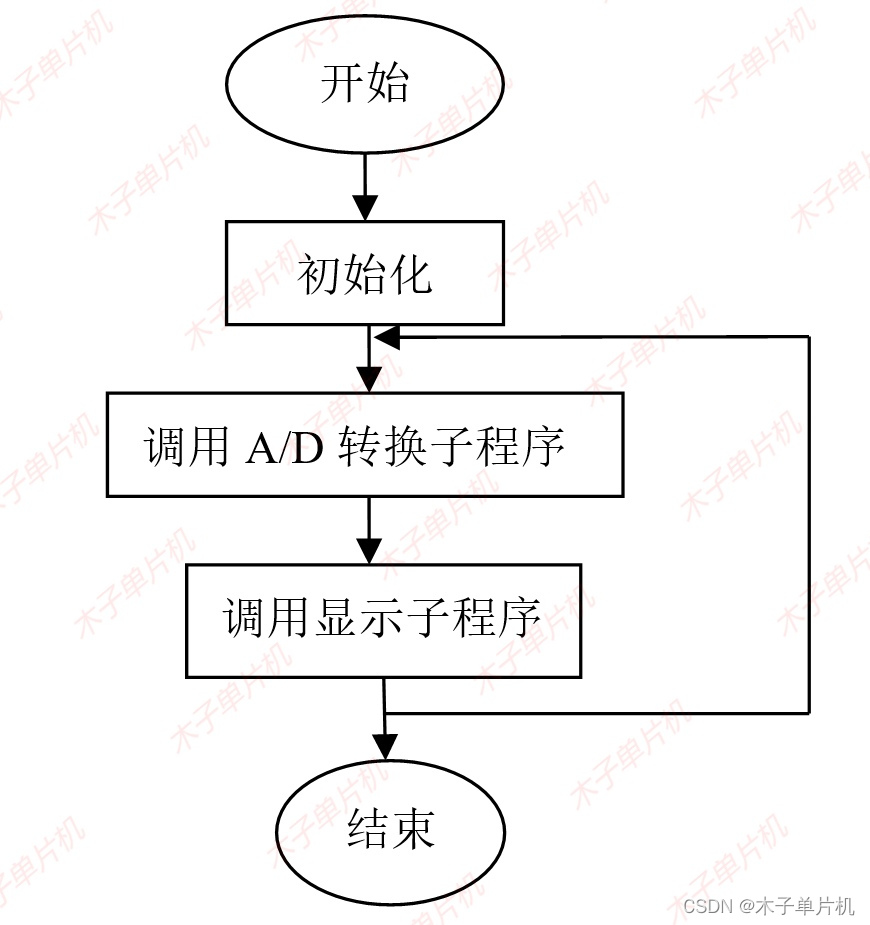

流程图：

添加图片注释，不超过 140 字（可选）

设计资料

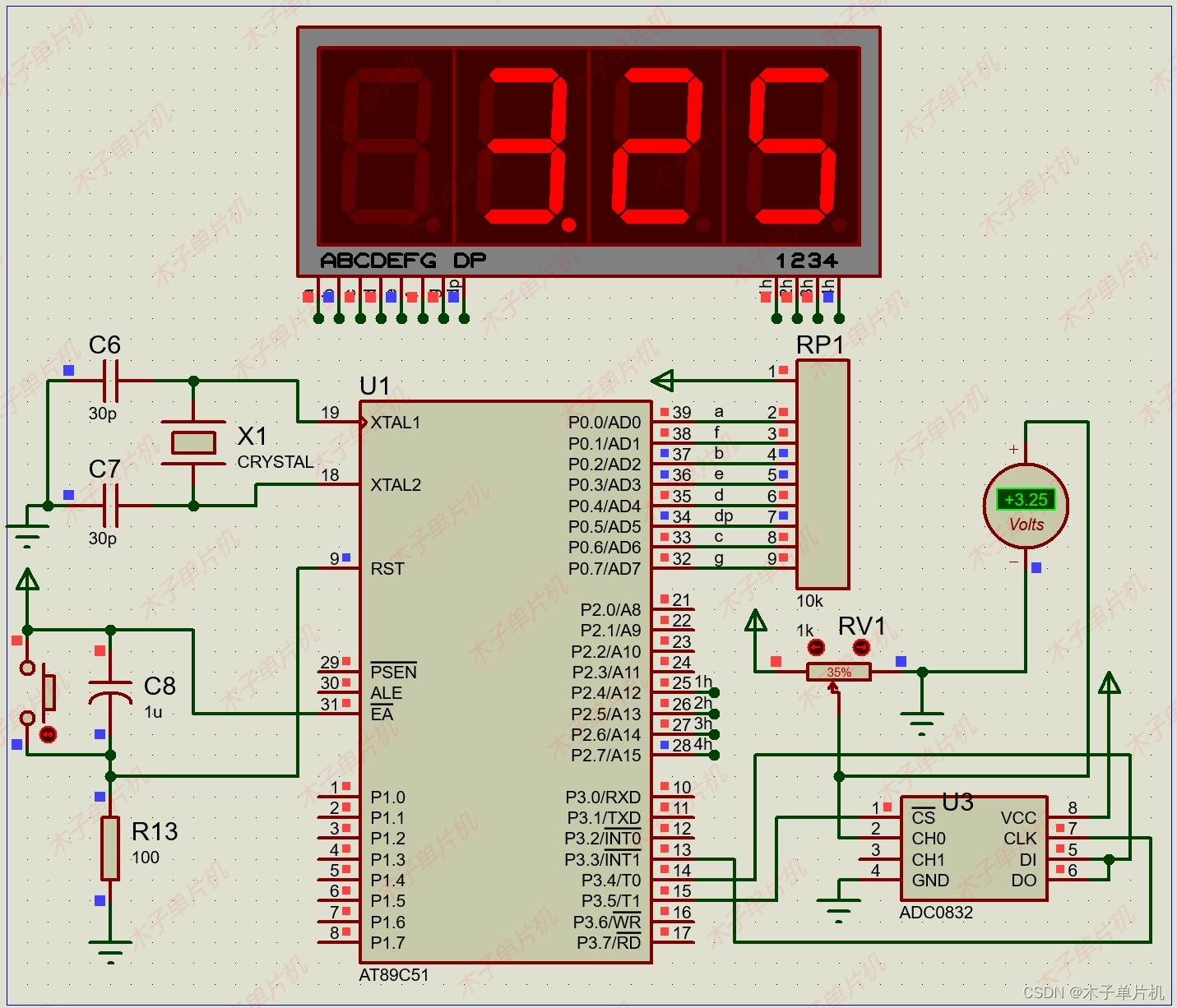

01仿真图

本设计使用proteus7.8和proteus8.9两个版本设计！具体如图！

添加图片注释，不超过 140 字（可选）

02

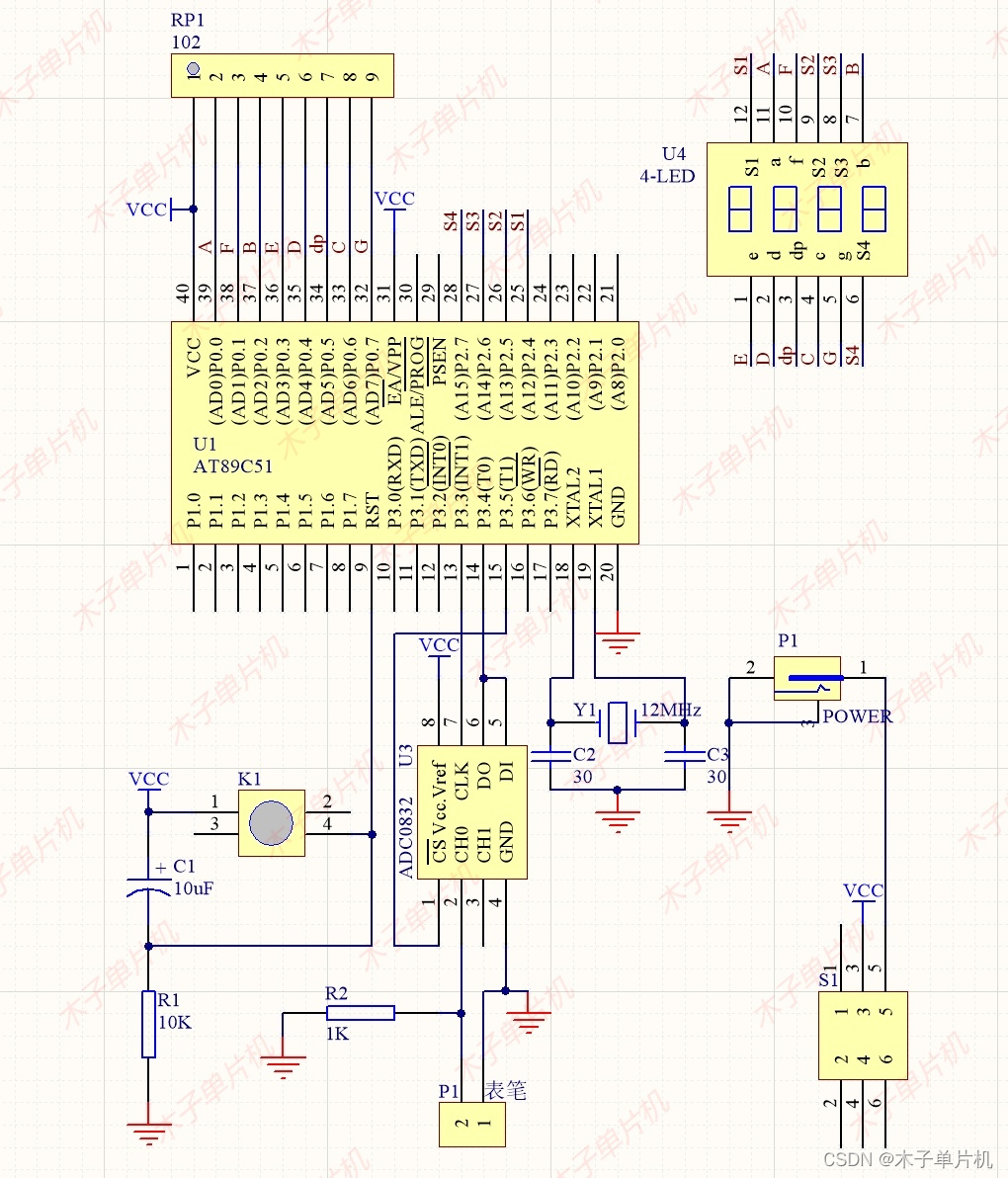

原理图

本系统原理图采用Altium Designer19设计，具体如图！

添加图片注释，不超过 140 字（可选）

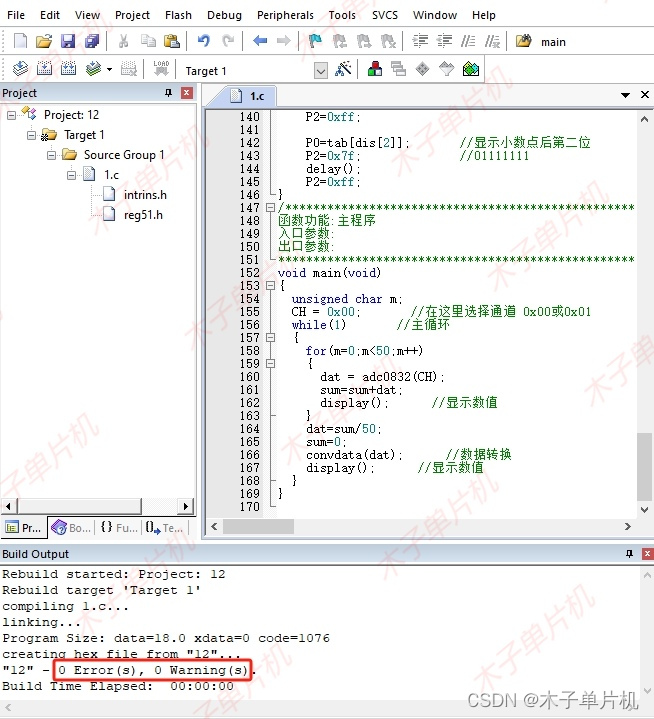

03程序

本设计使用软件keil5版本编程设计！具体如图！

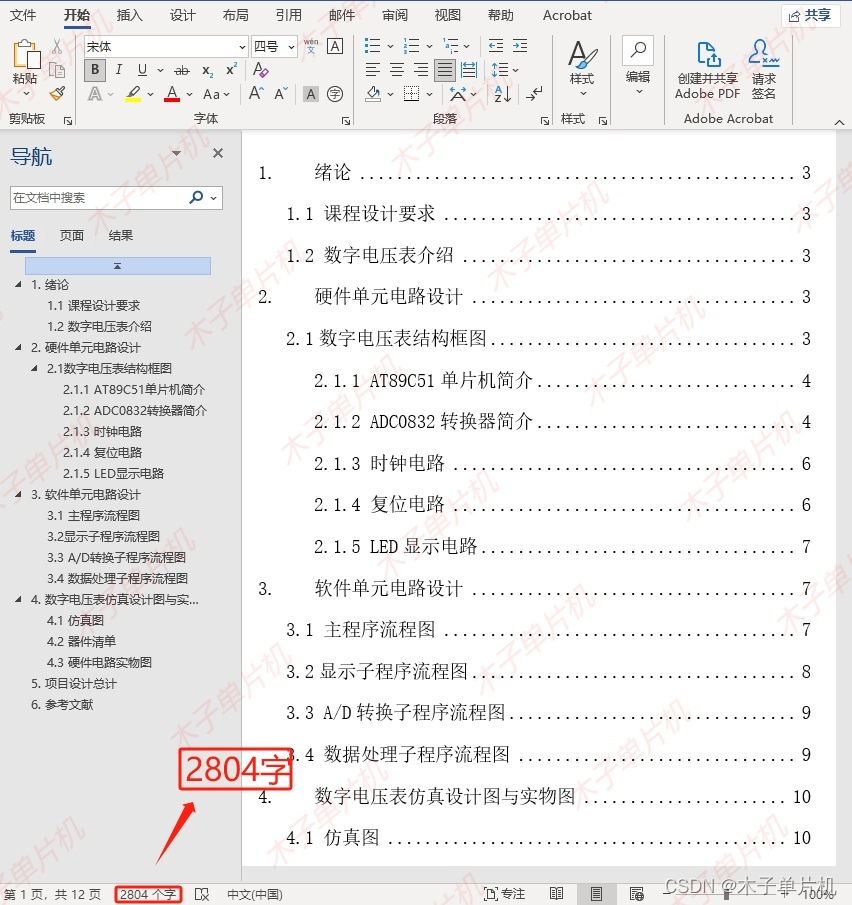

04设计报告

两千字设计报告，具体如下！

添加图片注释，不超过 140 字（可选）

05

设计资料

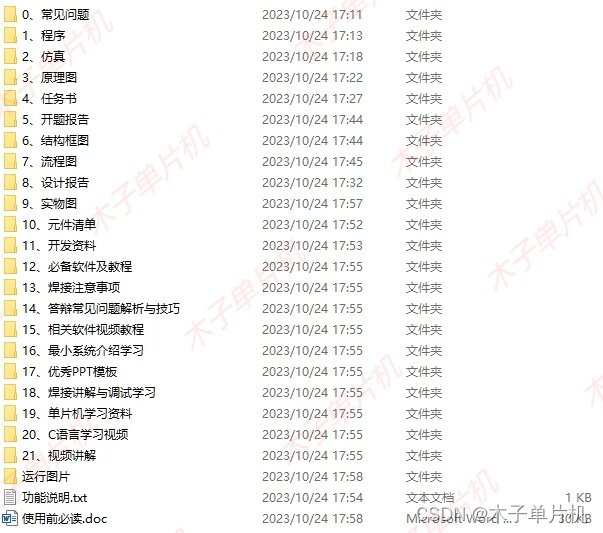

        资料获取请关注同名公众号，全部资料包括仿真源文件 、AD原理图、程序（含注释）、任务书、设计报告、结构框图、流程图、实物图、元件清单、讲解视频等。具体内容如下，全网最全! ！



资料获取请观看前面演示视频！

点赞分享一起学习成长。
