基于51单片机密码锁—六位密码LCD1602显示

本文链接：https://blog.csdn.net/2401_82402501/article/details/139994380

基于51单片机密码锁设计

（仿真＋程序＋设计报告）

功能介绍

具体功能：

1.密码为六位数字，有键按下，LCD1602就会显示出字符 “*”；

2.当用户键入正确密码后，再按确认键，便会开锁；

3.数字与数字之间输入的间隔时间为最长30秒；

4.当用户键入错误密码时，系统就会报警，由扬声器发出报警声，连续三次错误就会被锁定；

演示视频：

基于51单片机密码锁—六位密码LCD1602显示

添加图片注释，不超过 140 字（可选）

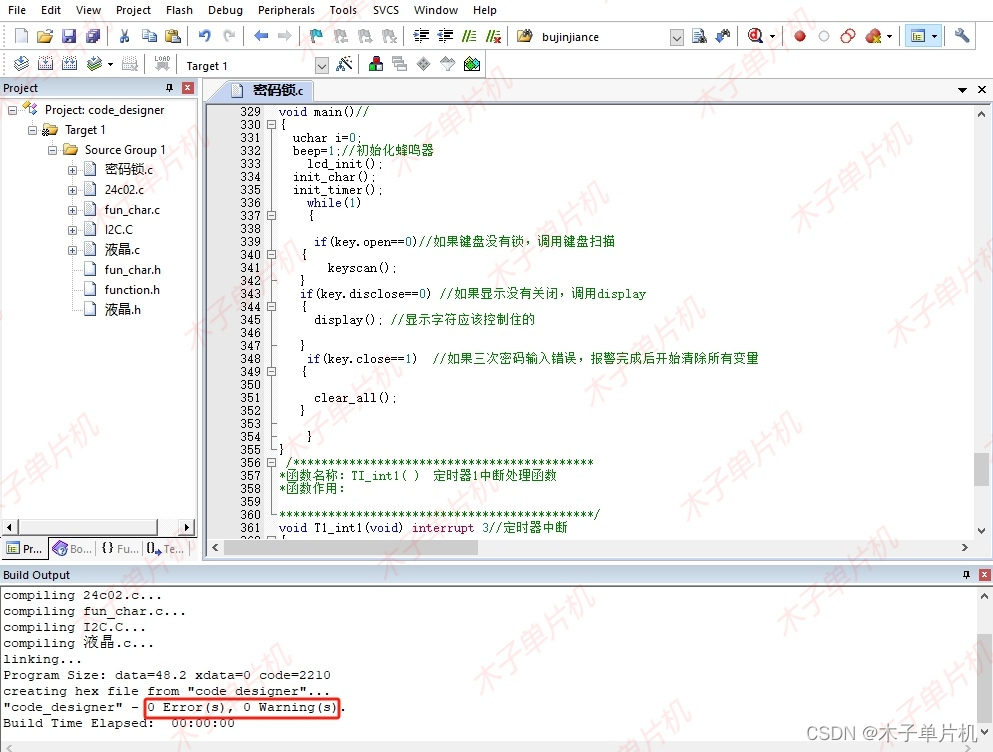

程序

/*******************************
*
*	 液晶字符显示函数
*
********************************************/
#include <AT89X52.h>
#include "液晶.h"
#include "function.h"
#include "fun_char.h"
#define uchar unsigned char
#define uint unsigned int
extern uchar mydata[6];
extern uchar testdata[6];
uchar code errorchar[]="PASSWORDERROR";
uchar code differentchar[]="it'sdifferent";
uchar code againchar[]="INPUTAGAIN！";
uchar code okchar[]="PASSWORDOK!";
uchar code lockchar[]="KEYISLOCK";
uchar code resetchar[]="NEWPASSWORD";
uchar code initchar[]="INPUTPASSWORD";
/*******************************************
*函数名称：delayms( )  延时函数
*函数作用：
         延时时间 t ms

*********************************************/
void delayms(uint t)//
{
   uint i,j;
   for(i=0;i<t;i++)
      for(j=0;j<110;j++);
}
/*******************************************
*函数名称：init_char( )	 初始化字符显示
*函数作用：
          系统启动后，初始化字符显示，并读取密码值
*********************************************/
void init_char() reentrant
{
	 uchar i;

	 lcd_wcmd(0x01);//首先要清屏
     delayms(10);
	 for(i=0;i<6;i++)
	 {
	   mydata[i]=0;
	 }
	 /*
	 // 非常重要。。。。忘记密码，打开这个地方，系统会重新设置初始密码。。012345
	 for(i=0;i<6;i++)	 //	这个部分是向存储器中写密码的，也就是如果你忘记密码了，可以通过这个地方写入新的密码
	 {
	   testdata[i]=i;//初始密码为012345
	 }
	 delayms(10);
	 ISendStr(AT24C02,0, &testdata[0],6); //读取	默认密码已经保存了，全为000,000
	 delayms(10);
	  for(i=0;i<6;i++)
	 {
	   testdata[i]=0;//初始密码为，012345
	 }

	  */


	 //初始化字符
     for(i=0;i<13;i++)
	 {
	   if(i<5)
	   {
	     lcd_pos(i+2);
	   }
	   else
	   {
	   	 lcd_pos(i+3);
	   }
	   lcd_wdat(*(initchar+i));
	 }
	 //INPUT PASSWORD
	 delayms(10);
	 IRcvStr(AT24C02,0, &testdata[0],6); //读取	默认密码已经保存了，全为000,000
	 delayms(10);

}
/*******************************************
*函数名称：error_char( )	 错误提示字符显示
*函数作用：
         当输入的密码与存储器中的密码不一致时，提示报错
********************************************/
void error_char()
{
     uchar i=0;
	 lcd_wcmd(0x01);//首先要清屏
     delayms(100);
	 for(i=0;i<13;i++)
	 {
	   if(i<8)
	   {
	     lcd_pos(i+1);
	   }
	   else
	   {

	   	 lcd_pos(i+2);
	   }
	   lcd_wdat(*(errorchar+i));
	 }
}
/*******************************************
*函数名称：different_char( )	密码不同提示字符显示
*函数作用：
          当设置密码时，如果两次输入的通过，则提示输入
		  字符不同
*********************************************/
void different_char()
{
     uchar i=0;
	 lcd_wcmd(0x01);//首先要清屏
     delayms(100);
	 for(i=0;i<13;i++)
	 {
	   if(i<4)
	   {
	     lcd_pos(i+1);
	   }
	   else
	   {

	   	 lcd_pos(i+2);
	   }
	   lcd_wdat(*(differentchar+i));
	 }
}
/*******************************************
*函数名称：again_char( )	再次输入密码
*函数作用：
          当设置密码时，第一次输入密码后，提示再次输入密码
*********************************************/
void again_char()
{
     uchar i=0;
	 lcd_wcmd(0x01);//首先要清屏
     delayms(100);
	 for(i=0;i<11;i++)
	 {
	   if(i<5)
	   {
	     lcd_pos(i+2);
	   }
	   else
	   {
	   	 lcd_pos(i+3);
	   }
	   lcd_wdat(*(againchar+i));
	 }

}
/*******************************************
*函数名称：ok_char( )	输入密码正确提示函数
*函数作用：
          输入密码正确，提示PASSWORD OK
*********************************************/
void ok_char()
{
     uchar i=0;
	 lcd_wcmd(0x01);//首先要清屏
     delayms(100);
	 for(i=0;i<11;i++)
	 {
	   if(i<8)
	   {
	     lcd_pos(i+2);
	   }
	   else
	   {

	   	 lcd_pos(i+3);
	   }
	   lcd_wdat(*(okchar+i));
	 }
}
/*******************************************
*函数名称：lock_char( )	  系统锁定提示字符
*函数作用：
           当输入密码错误次数达到3次时，开始锁键盘
*********************************************/
void lock_char()
{
     uchar i=0;
	 lcd_wcmd(0x01);//首先要清屏
     delayms(100);
	 for(i=0;i<9;i++)
	 {
	   if(i<3)
	   {
	     lcd_pos(i+3);
	   }
	   else if(i<5)
	   {

	   	 lcd_pos(i+4);
	   }
	   else
	   {
	   	 lcd_pos(i+5);
	   }
	   lcd_wdat(*(lockchar+i));
	 }
}
/*******************************************
*函数名称：reset_char( )	设定新的密码
*函数作用：
         当设定新的密码时，提示NEW PASSWORD
*********************************************/
void reset_char()
{

	 uchar i=0;
	 lcd_wcmd(0x01);//首先要清屏
     delayms(100);
	 for(i=0;i<11;i++)//这里出现了问题的
	 {
	   if(i<3)
	   {
	     lcd_pos(i+2);
	   }
	   else
	   {

	   	 lcd_pos(i+3);
	   }
	   lcd_wdat(*(resetchar+i));
	  }
}

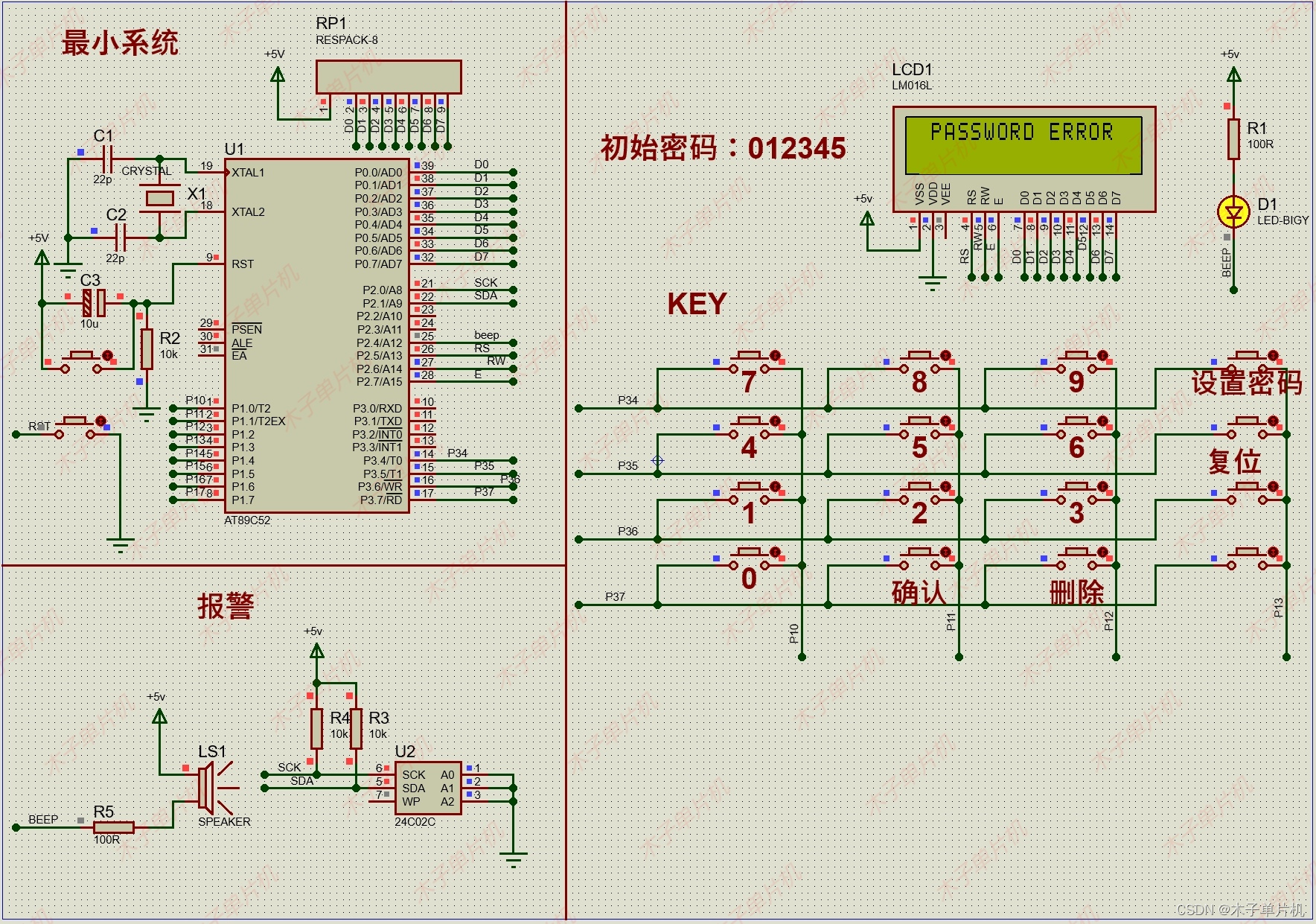

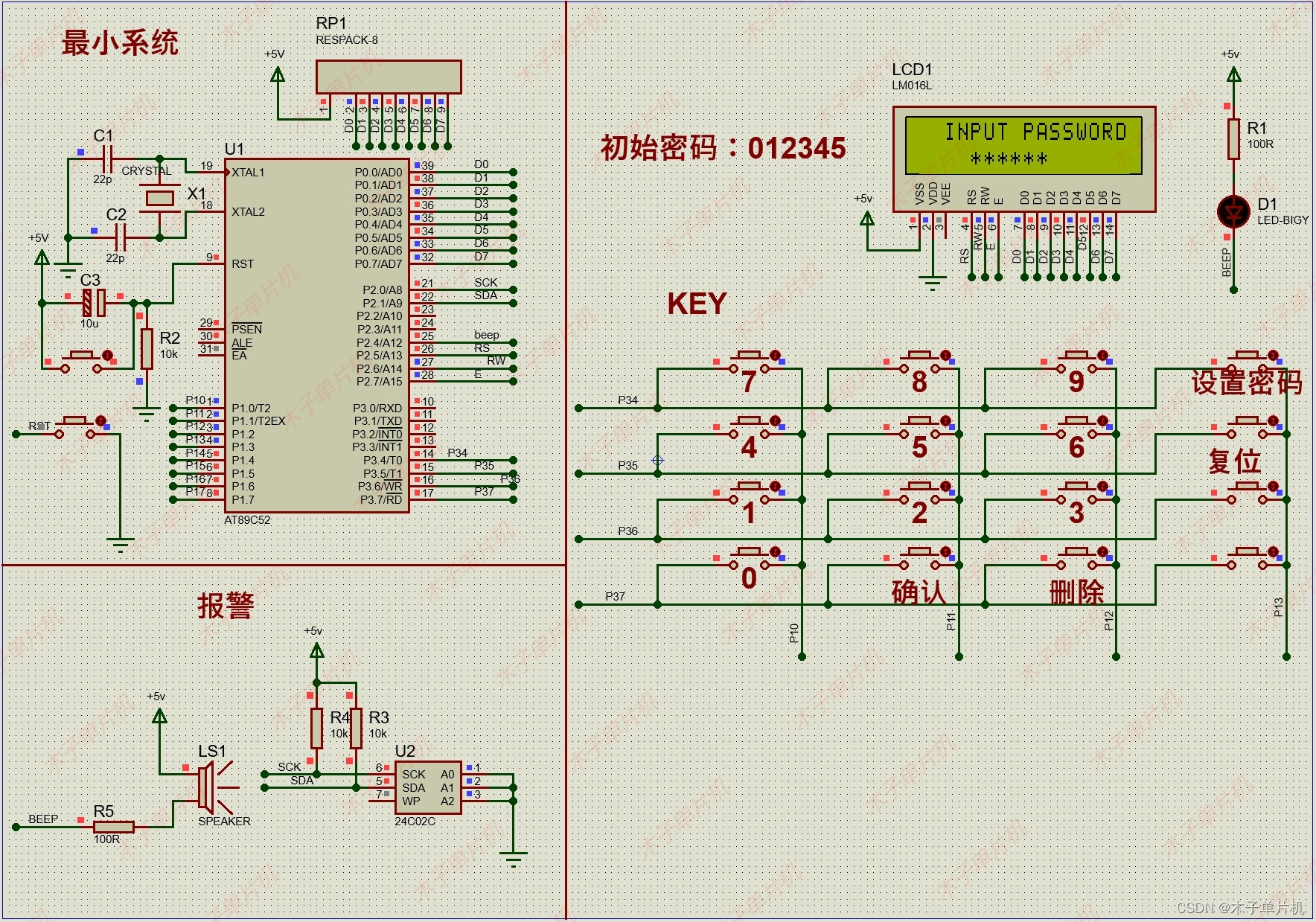

硬件设计

使用元器件：

单片机：AT89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

添加图片注释，不超过 140 字（可选）
