vivado软件安装

1.安装前的准备

检查安装包的路径，确认没有中文，将杀毒软件和防火墙关闭

 2.正式开始安装

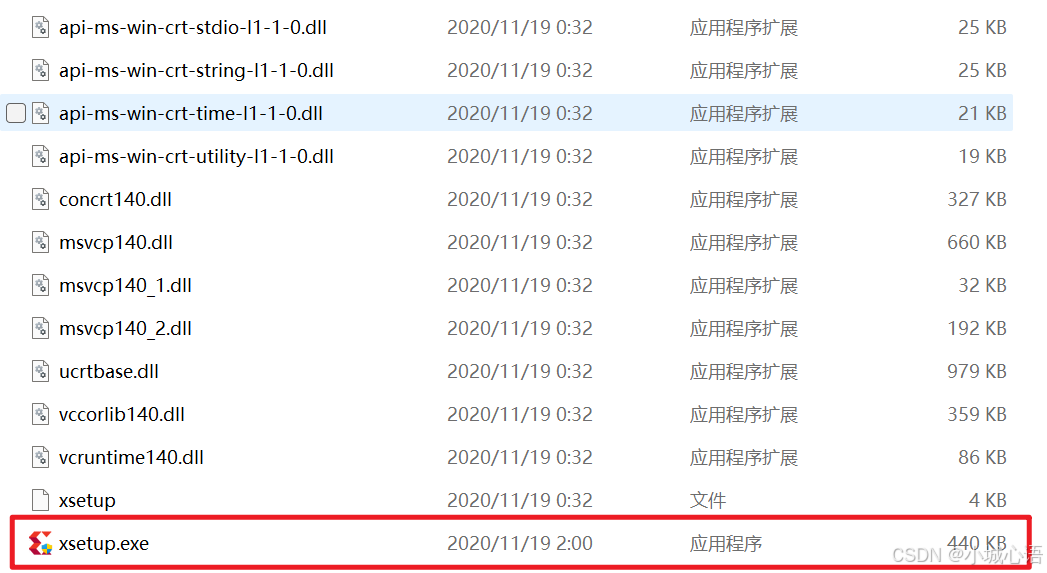

找到xsetup.exe文件，右键选择以管理员身份运行

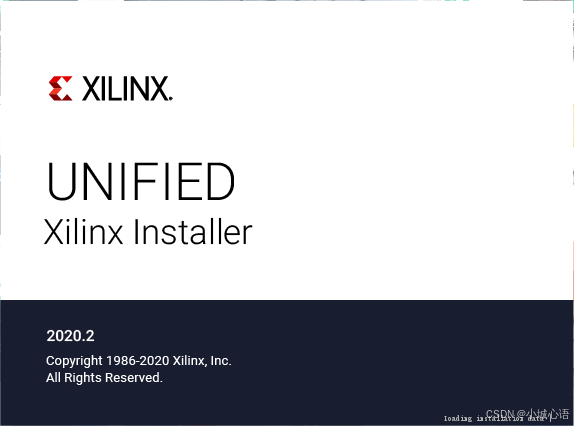

这里可能要稍等一会！！！

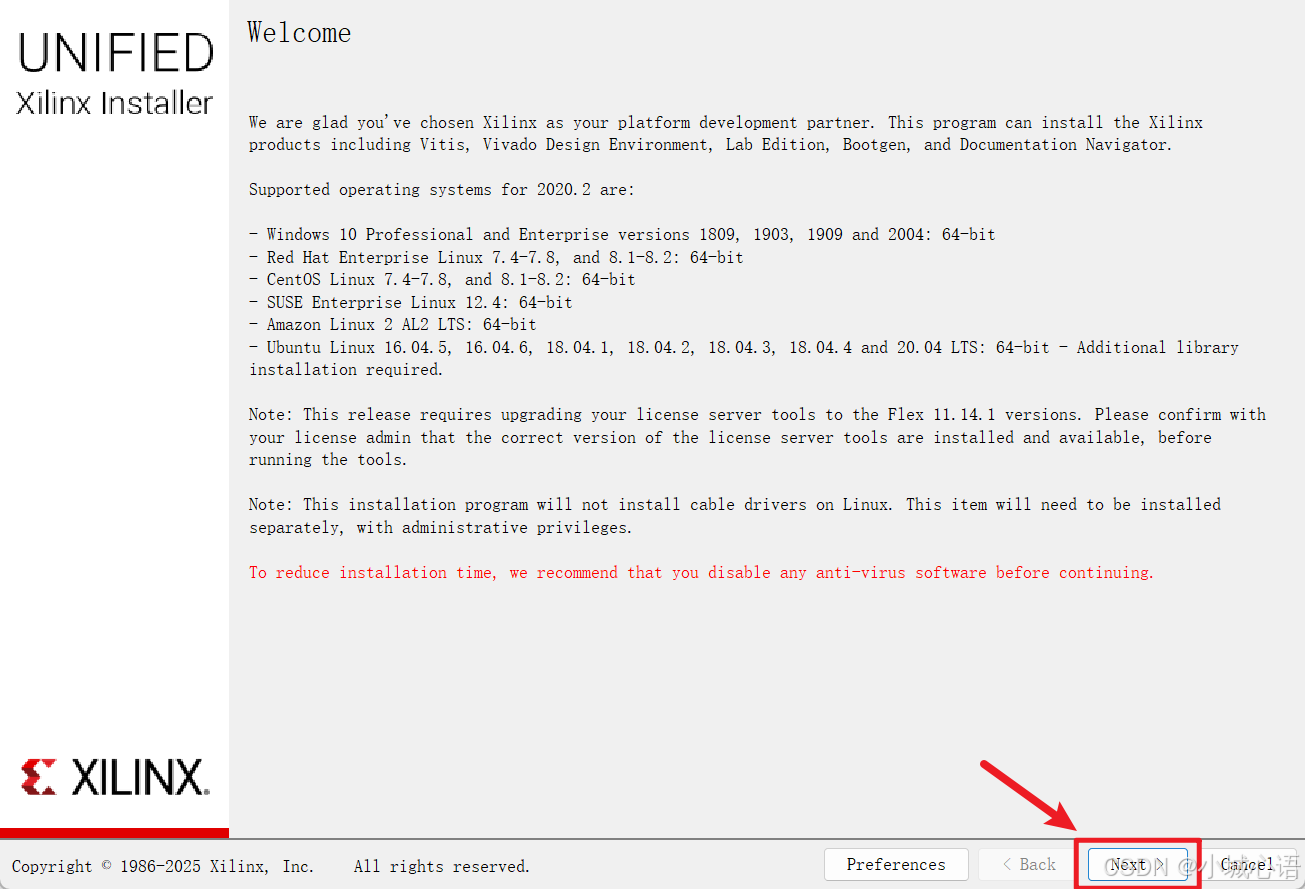

弹出这一窗口时，选择Continue,点击Next

点击Next

这里选择Vivavo,点击Next

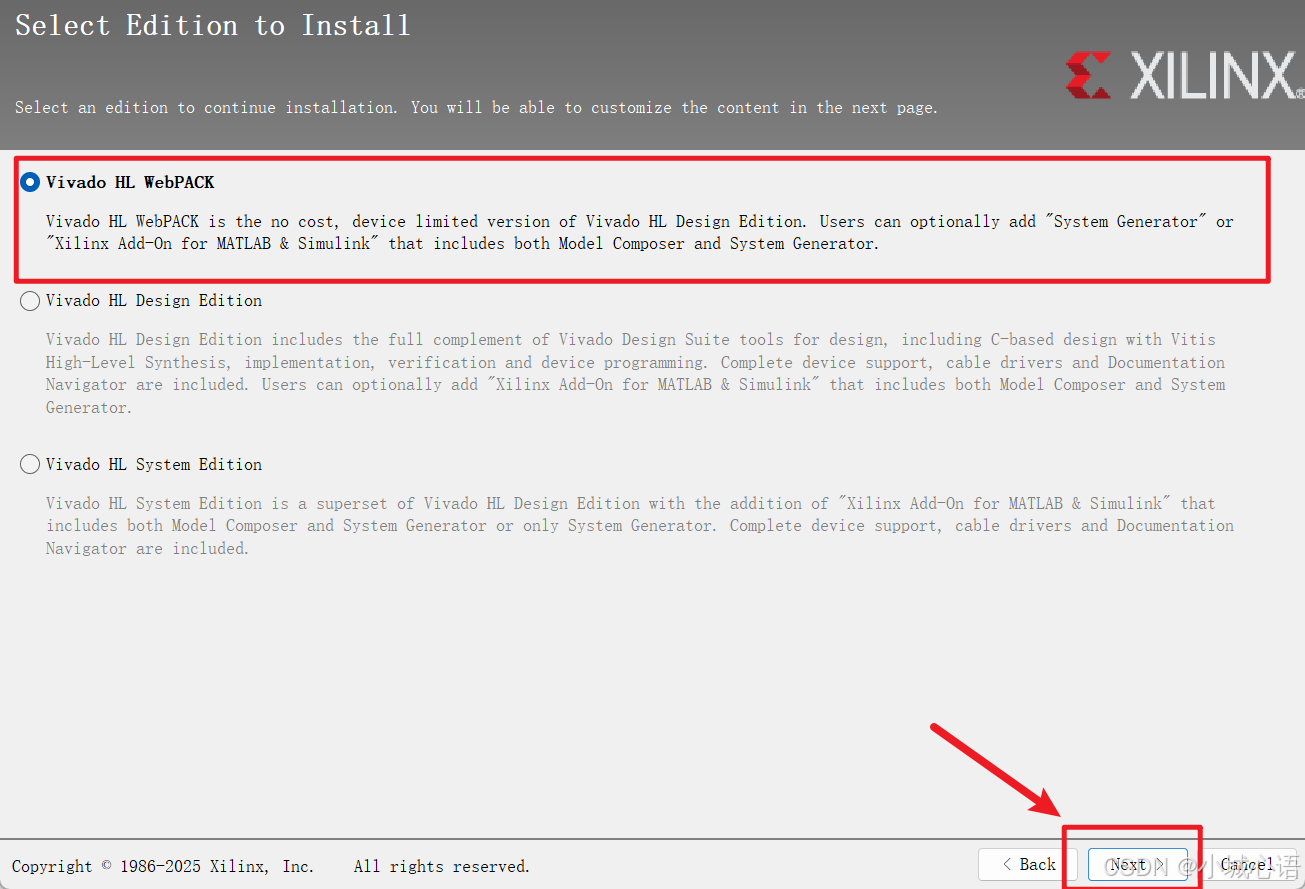

这里选择Vivavo HL WebPACK,点击Next

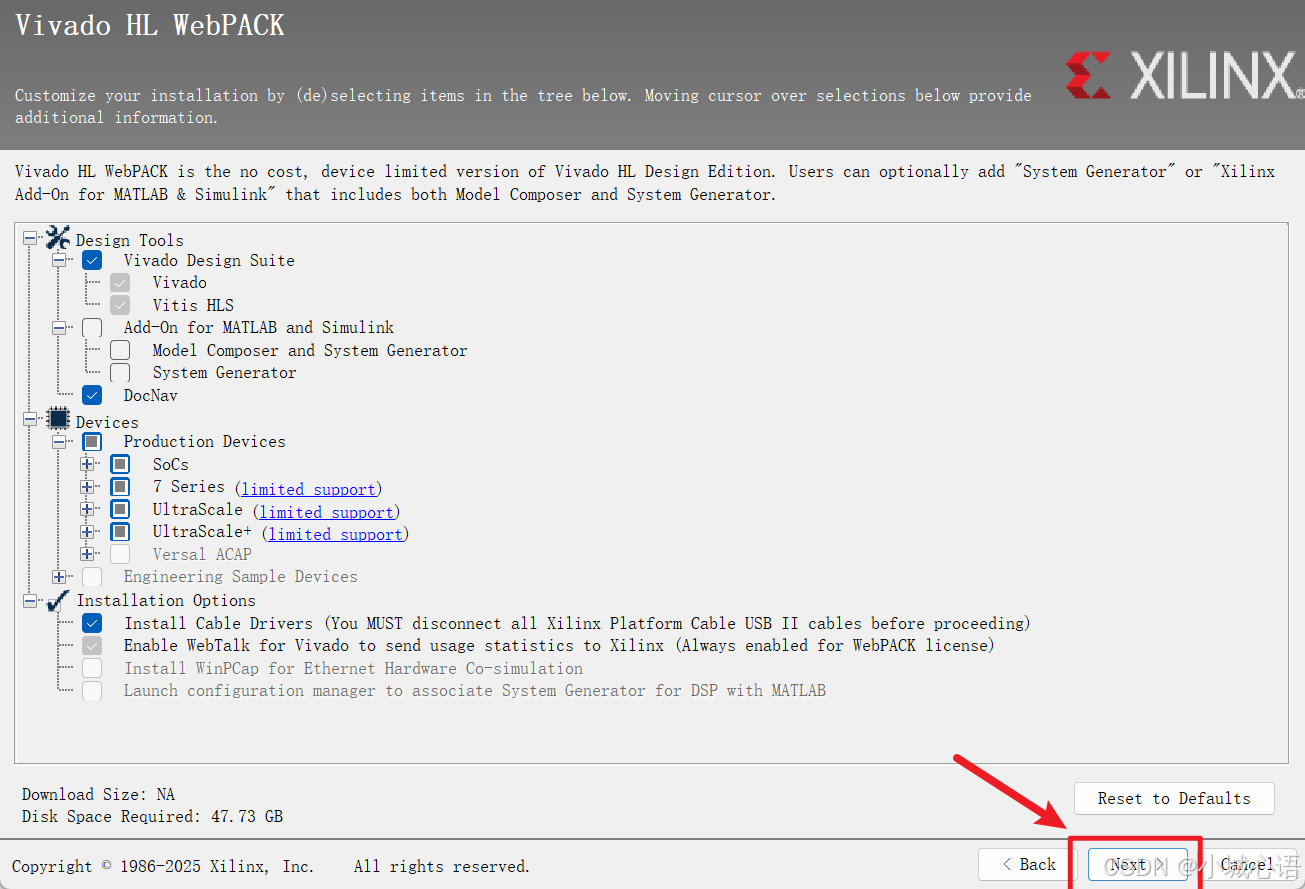

这里选择默认工具即可，点击Next

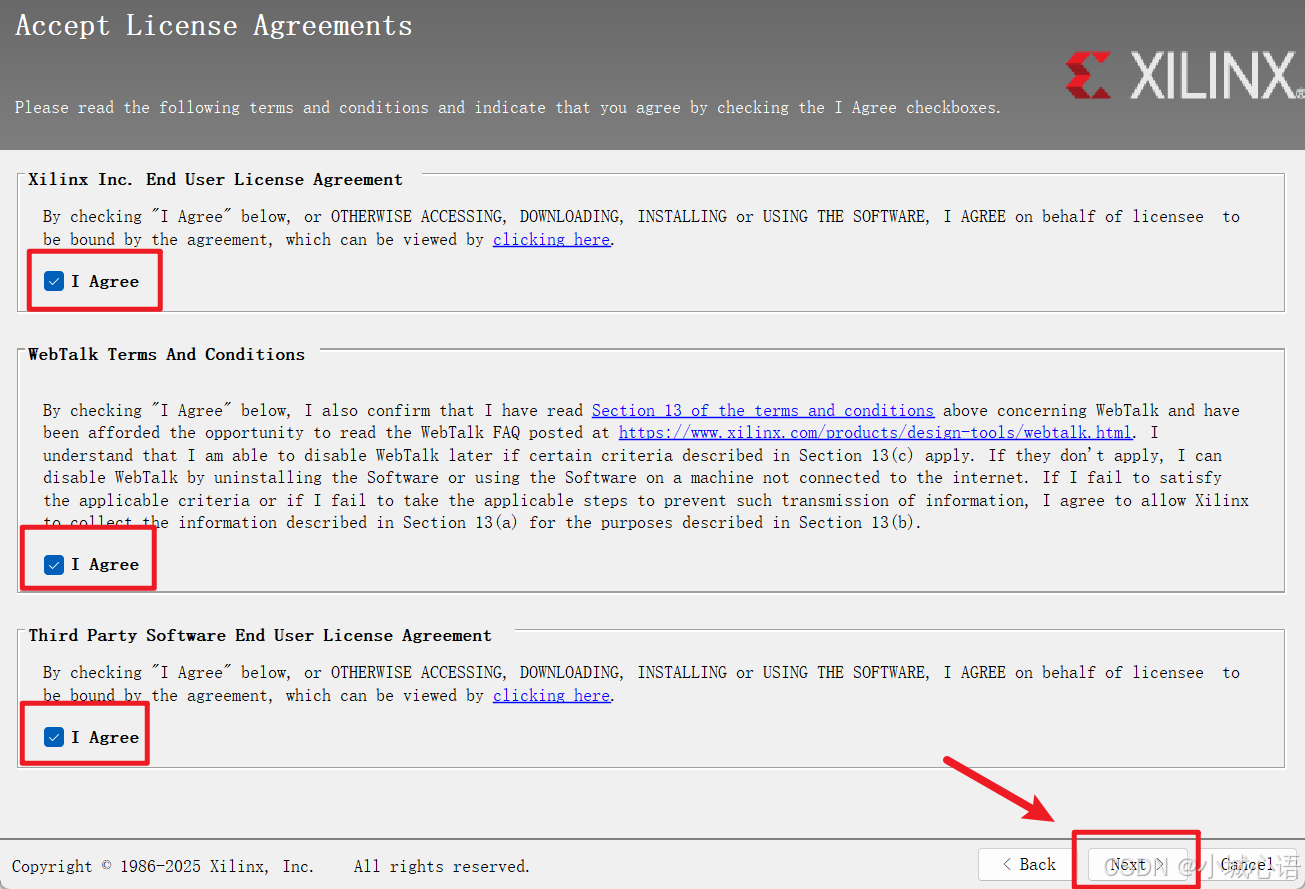

这里全部勾选“我同意”,点击Next

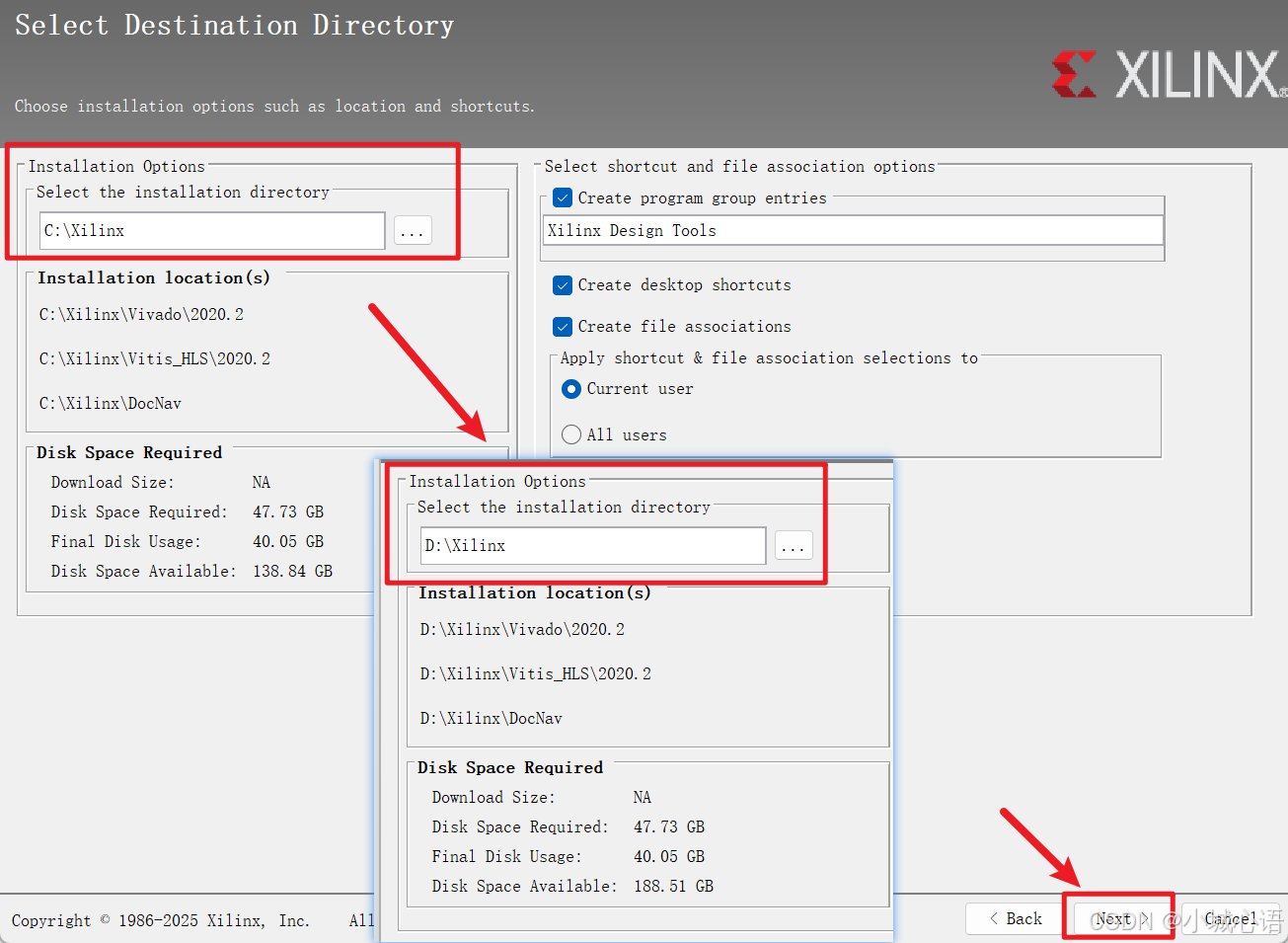

这里将默认安装位置改为D盘

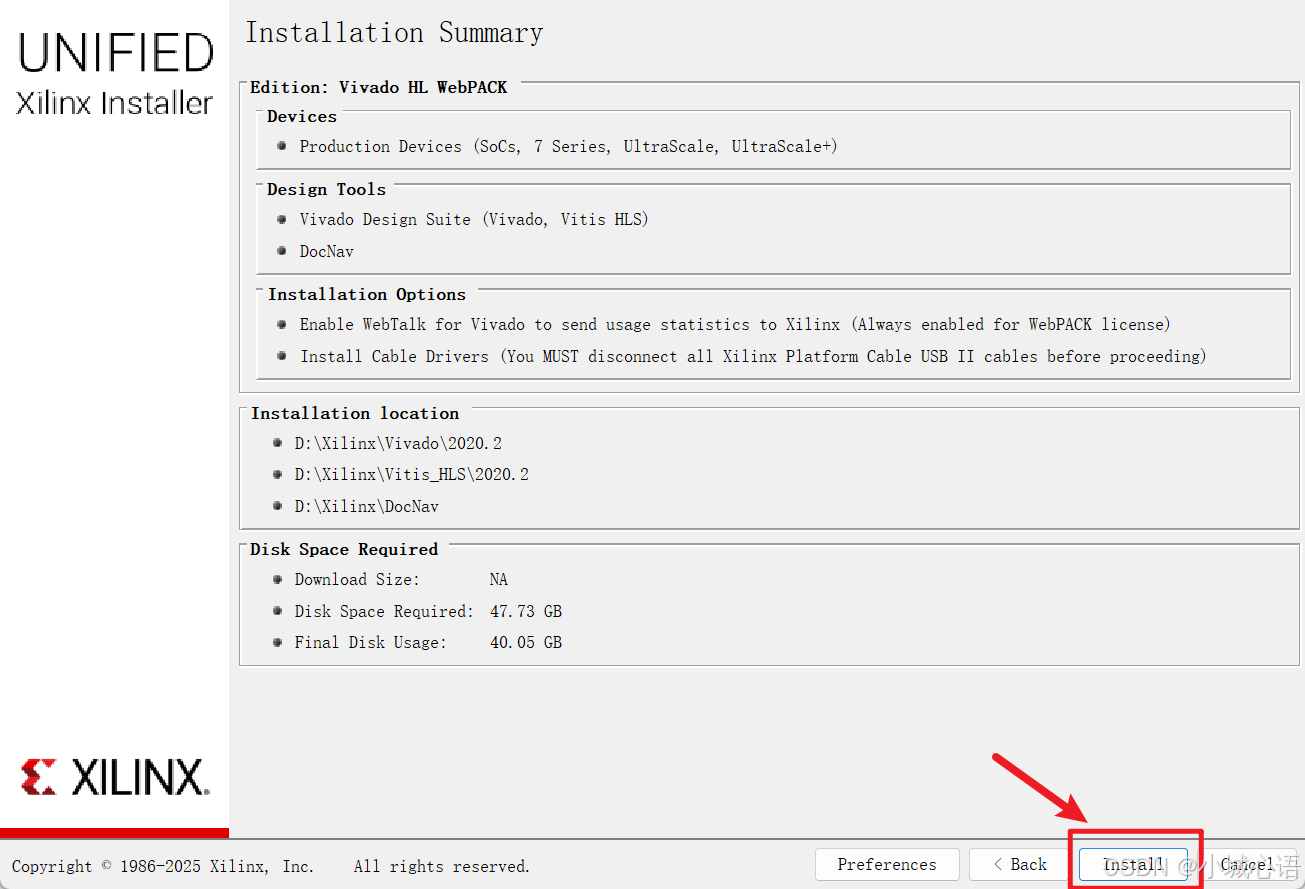

点击Next,开始安装

这里耐心等待即可！！！

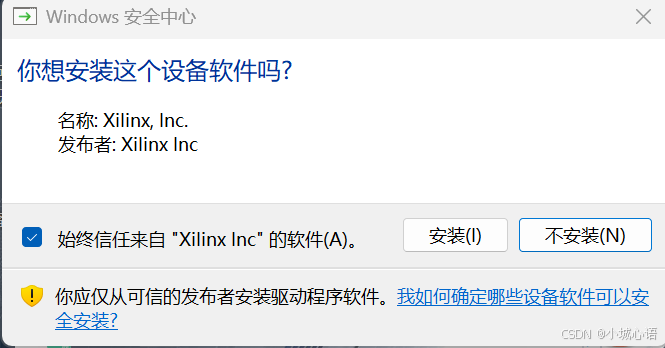

这里当然点击安装

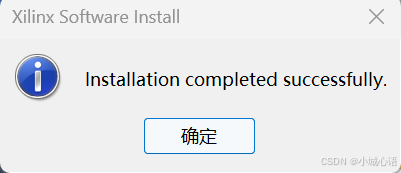

到此，安装成功

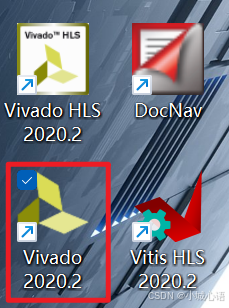

双击此快捷方式，就能开始使用vivavo啦！

3.报错解决办法

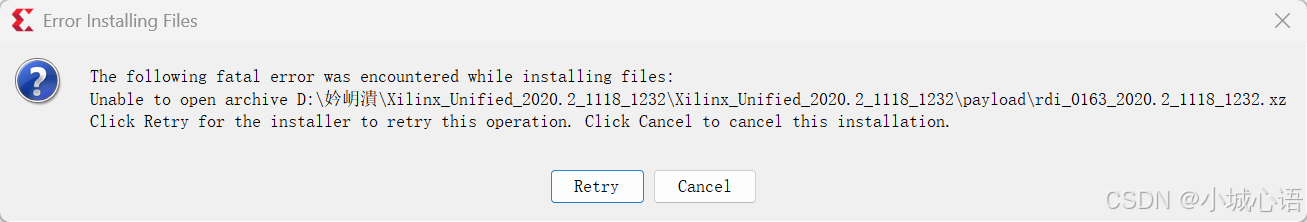

若出现以下报错：The following fatal error was encountered while installing files

则应将安装包路径更换，确保没有中文

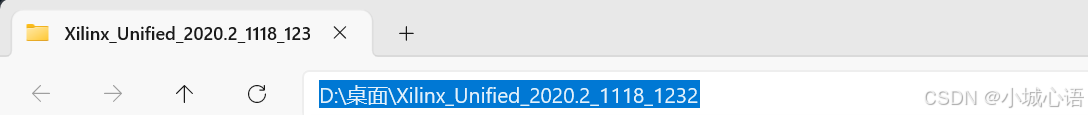

可以看到为中文路径

下面是一个简单的与非门的verliog语言描述

module nand_gate(
    A,
    B,
    Y
);
input   A;
input   B;
output  Y;

assign  Y=~(A&B);

endmodule
