SYN6288指南

01 什么是SYN6288

SYN6288 是一款高性价比的中文语音合成芯片，能够通过异步串口（UART）接收文本数据并实现高效的文本到语音（TTS）转换。它支持多种编码格式，包括 GB2312、GBK、BIG5 和 Unicode，能够自然流畅地合成中文、英文字母及数字混合的文本内容，每次语音合成的最大文本长度可达 200 字节。芯片提供丰富的控制功能，如语音合成、停止、暂停、继续合成以及波特率调整等，广泛适用于需要语音播报的嵌入式系统和智能设备开发场景。

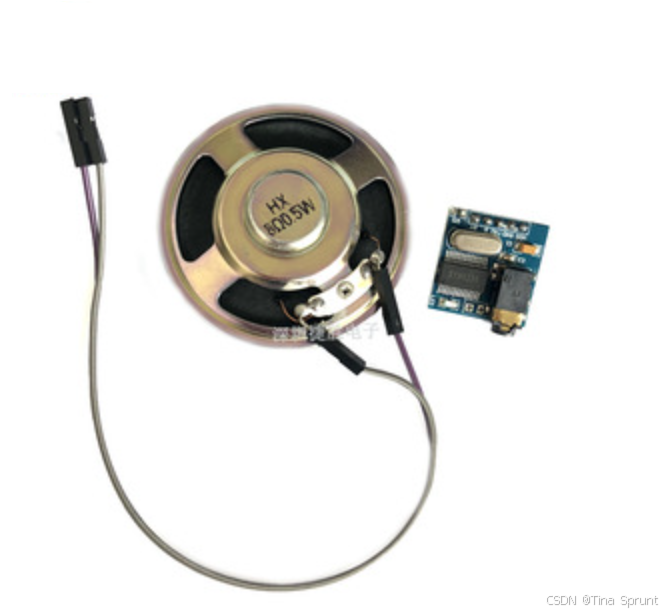

简单来说，SYN6288模块是一个文字转语音功能的模块，能够为单片机项目赋予“说话”的能力。

02 如何控制SYN6288

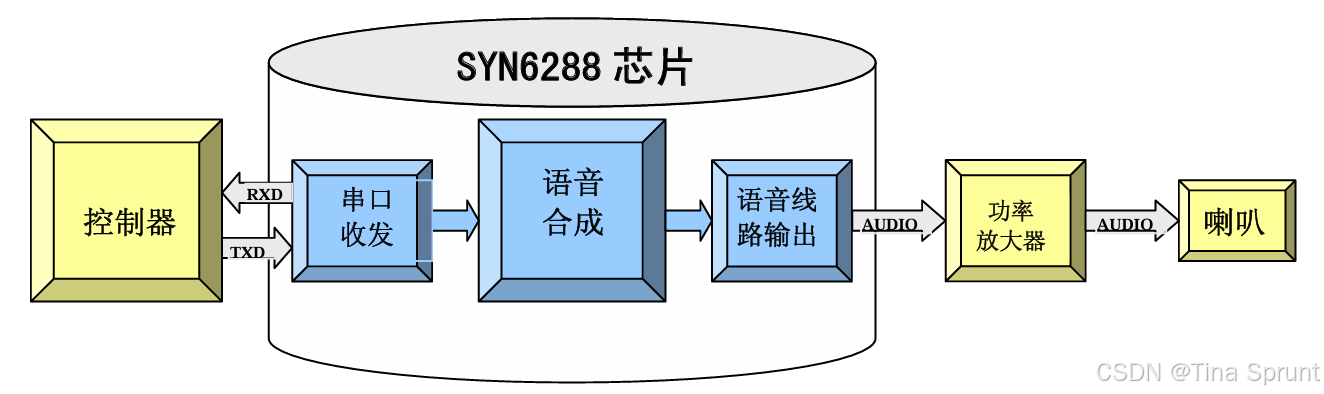

主控制器和SYN6288语音合成芯片之间通过UART接口连接。控制器可以通过这个通讯接口以命令帧的形式向SYN6288语音合成芯片发送控制命令和文本。SYN6288语音合成芯片接收到文本后，将其合成为语音信号输出。随后，输出的语音信号经过功率放大器放大，最后连接到喇叭进行播放。这个过程使得单片机项目能够实现语音播报的功能。

2.1 SYN6288命令帧格式

帧结构	帧头 (1 字节)	数据区长度 (2 字节)	命令字 (1 字节)	命令参数 (1 字节)	待发送文本 (小于等于 200 字节)	异或校验 (1 字节)
数据	0xFD	0xXX 0xXX	0xXX	0xXX	0xXX ...	0xXX
说明	定义为十六进制 0xFD	高字节在前，低字节在后	长度必须和前面的“数据区长度”一致

注意：数据区（含命令字，命令参数，待发送文本，异或校验）的实际长度必须与帧头后定义的数据区长度严格一致，否则芯片会报接收失败。

控制命令表

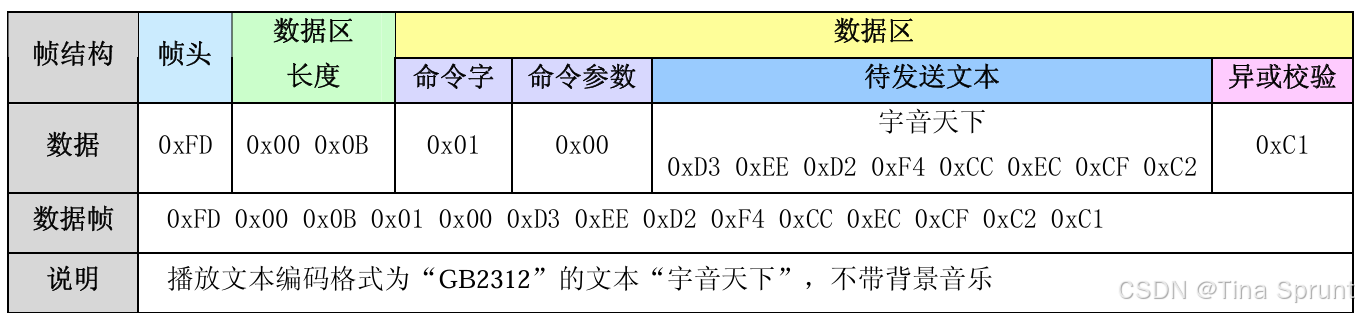

例子

03-1 使用STM32发送一个语音

3.1 串口初始化代码

波特率 9600 是 SYN6288 默认设置。若要改波特率每次SYN6288系统重置后都要发送更改波特率的命令帧。

/**
  * 函    数：串口初始化
  * 参    数：无
  * 返 回 值：无
  */
void USART2_Init(void)
{
    // 开启 GPIOA 和 USART2 时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);

    // 配置 TX（PA2）为复用推挽输出，RX（PA3）为上拉输入
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; // TX
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3; // RX
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置 USART2
    USART_InitTypeDef USART_InitStructure;
    USART_InitStructure.USART_BaudRate = 9600; // 波特率为 9600
    USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx; // 开启发送和接收
    USART_InitStructure.USART_Parity = USART_Parity_No; // 无奇偶校验
    USART_InitStructure.USART_StopBits = USART_StopBits_1; // 1 位停止位
    USART_InitStructure.USART_WordLength = USART_WordLength_8b; // 8 位字长
    USART_Init(USART2, &USART_InitStructure);

    // 使能 USART2
    USART_Cmd(USART2, ENABLE);
}
/**
  * 函    数：串口发送一个字符串
  * 参    数：String 要发送字符串的首地址,长度
  * 返 回 值：无
  */
void USART2_SendString(u8 *DAT, u8 len)
{
	u8 i;
	for(i = 0; i < len; i++)
	{
		while((USART2->SR & 0X40) == 0);
		USART2->DR = (*DAT++);
	}
}

3.2 向SYN6288发送数据帧代码

//Music:选择背景音乐。0:无背景音乐，1~15：选择背景音乐
//HZdata字符串内输入空格可以使语音合成模块在文字之间停顿（相当于休止符）
void SYN_FrameInfo(u8 Music, u8 *HZdata)
{
  /****************需要发送的文本**********************************/
  unsigned  char  Frame_Info[50];
  unsigned  char  HZ_Length;
  unsigned  char  ecc  = 0;  			//定义校验字节
  unsigned  int i = 0;
  HZ_Length = strlen((char*)HZdata); 			//需要发送文本的长度

  /*****************帧固定配置信息**************************************/
  Frame_Info[0] = 0xFD ; 			//构造帧头FD
  Frame_Info[1] = 0x00 ; 			//构造数据区长度的高字节
  Frame_Info[2] = HZ_Length + 3; 		//构造数据区长度的低字节
  Frame_Info[3] = 0x01 ; 			//构造命令字：合成播放命令
  Frame_Info[4] = 0x01 | Music << 4 ; //构造命令参数：背景音乐设定

  /*******************校验码计算***************************************/
  for(i = 0; i < 5; i++)   				//依次发送构造好的5个帧头字节
  {
    ecc = ecc ^ (Frame_Info[i]);		//对发送的字节进行异或校验
  }

  for(i = 0; i < HZ_Length; i++)   		//依次发送待合成的文本数据
  {
    ecc = ecc ^ (HZdata[i]); 				//对发送的字节进行异或校验
  }
  /*******************发送帧信息***************************************/
  memcpy(&Frame_Info[5], HZdata, HZ_Length);
  Frame_Info[5 + HZ_Length] = ecc;
  USART2_SendString(Frame_Info, 5 + HZ_Length + 1);
}

void SYN_FrameInfo(u8 Music, u8 *HZdata)是构造并发送命令帧的函数。

Frame_Info[50] char数组用于存储命令帧的数据

ecc存储组成命令帧的字节的异或校验结果,校验码是数据帧完整性的保障

发送语音

SYN_FrameInfo(0,"测试");

03-2 发送带有文本控制的语音

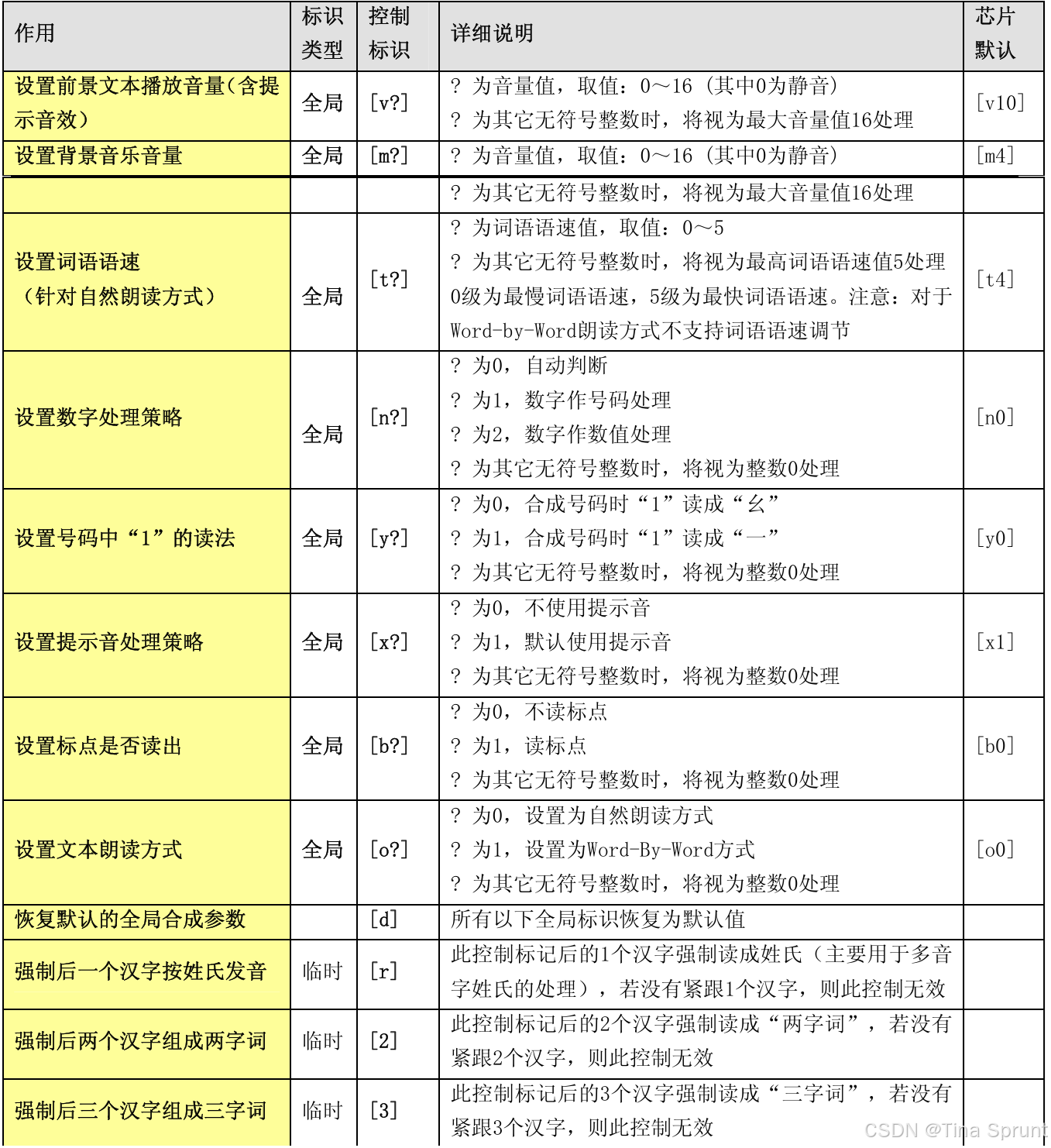

文本控制标记列表

1. 控制标识需要按照语音合成命令的格式发送，特殊控制标记作为文本进行合成，即合成命令是帧头 + 数据区长度 + 合成命令字 + 文本编码格式 + 特殊控制标记文本的格式。

2. 控制标识为全局控制标识，也就是只要用了一次，在不对芯片复位或者断电的条件下，其后发送给芯片的所有文本都会处于它的控制之下，除非用相应的 [d]恢复默认设置。

3. 当芯片掉电或是复位后，芯片将恢复到所有的默认值，原来的设置过的标识失去了作用，需要重新设置。

4. 不符合以上可识别的“控制标识”的或者格式不对的，一律按普通的字符和数字处理。

[d], [v?], [m?]可以单独作为命令格式发送，也可以放在播放文本的开头与播放文本一起发送。

/**************语音合成芯片设置命令*********************/
//选择背景音乐2。(0：无背景音乐  1-15：背景音乐可选)
//m[0~16]:0背景音乐为静音，16背景音乐音量最大
//v[0~16]:0朗读音量为静音，16朗读音量最大
//t[0~5]:0朗读语速最慢，5朗读语速最快

SYN_FrameInfo(0, (uint8_t *)"[v4][m0][t5]测试语音合成 ");

03-2-2 带有和弦和提示音的语音合成

1. [x1]使能和弦提示音

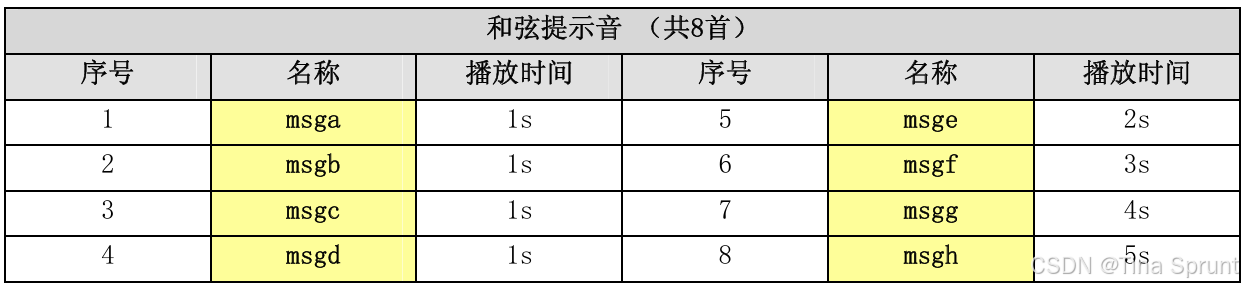

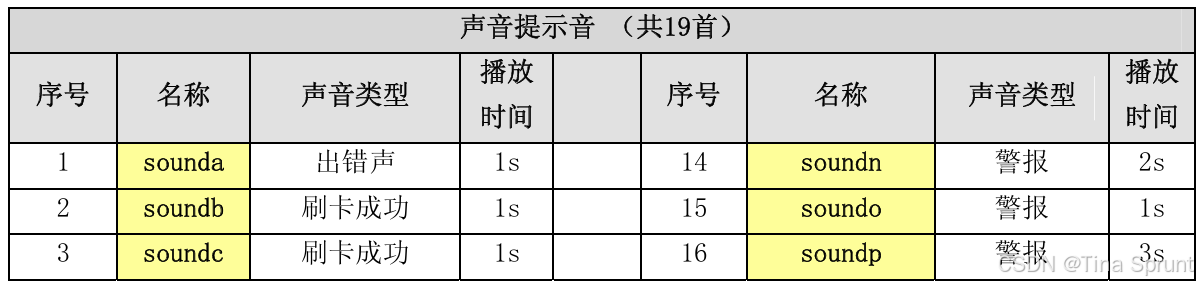

2. 查阅和弦， 提示音 列表选择提示音

使能 [x1] 时 sounda 等会自动被SYN6288 识别，但是提示音 前后紧跟英文字符时需要用空格或逗号把它们隔开，否则会识别不到。

发送音效和提示音

//m[0~16]:背景音乐
//v[0~16]:朗读音量
//t[0~5]:朗读语速

SYN_FrameInfo(0, (uint8_t *)"[v4][m0][t5][x1] 测试语音合成    测试音效  soundd  测试和弦提示音 msgc");

03-3 发送变量的值

snprintf函数

snprintf 是 C 标准库中的一个函数，用于将格式化的字符串写入一个字符数组中。它是一个灵活且强大的字符串处理工具，类似于 printf，但不会直接输出到控制台，而是将结果保存到指定的字符数组中。

函数原型: int sprintf(char *str, const char *format, ...);

str：指向目标字符数组，用于存储格式化后的字符串 , 需要足够的空间。

size：最大写入的字符数（包括终止符 \0）。

format：格式化字符串，定义输出内容的格式。

用法和printf差不多
# include <stdio.h>
char result[100];
int age = 20;
snprintf(result, 10, "今年%d岁", age);
// snprintf 的第二个参数表示了输出格式化字符串的最大字节数包括'\0'。参数值最好大一点
//在GBK编码模式下，一个汉字占用两个字节的大小； 按照ASCII码，一个数字占用一个字节
//分析 “今年20岁” == ‘今’ ‘年’ ‘2’ ‘0’ ‘岁’ ‘\0’ 占用9个字节

通过snprintf 这种方式可以实现在 SYN6288 中输出变量的值

# include<stdio.h>
	char result[100];
	int testNumber = 10+1;
	sprintf(result,"测试变量插入 %d ",testNumber);

	SYN_FrameInfo(0,(uint8_t *)result);

04 其他有关知识点

04-1 GB2312 GBK编码

• GB2312：它是较早的汉字编码标准，包含的字符数量有限。包含6763个汉字和682个非汉字字符，如常见汉字“的”“是”及希腊字母“α”等。
• GBK：GBK是GB2312的扩展，它包含了更多的字符.扩展至21003个汉字，增加生僻字、繁体字、少数民族文字等，如古籍生僻字“𠃋”。

编码方式

• GB2312：双字节编码，范围0x21 - 0x77（高位、低位字节）。
• GBK：也是双字节编码，但它扩展了编码范围。范围0x81 - 0xFE（高位字节）、0x40 - 0xFE（低位字节，除去0x7F）。

兼容性

• GB2312：早期标准，用于老旧计算机系统和特定工业控制系统。
• GBK：向下兼容GB2312.也就是说，GB2312中的所有字符在GBK中都有对应的编码，并且编码值是相同的。这使得GBK在很多场景下可以无缝替代GB2312。广泛用于现代中文操作系统和办公软件，如Windows记事本。

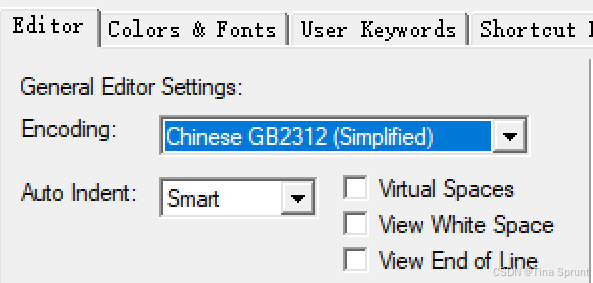

例子：Keil里的GB2312编码

  Frame_Info[4] = 0x01 | Music << 4 ; //构造命令参数：背景音乐设定
[M][u][s][i][c][0][0][1]  --> 命令参数的第三位是 001 代表GBK编码方式
KEIL的编码方式是GB2312因为GBK兼容GB2312所以语音合成没有出现错误

04-2 异或校验

异或计算（XOR）的规则是：相同为0，不同为1。

输入 A	输入 B	输出 A ⊕ B
0	0	0
0	1	1
1	0	1
1	1	0

异或校验（XOR Checksum）是一种简单的错误检测方法，通过对所有数据字节进行逐字节异或操作，生成一个校验值（通常也是一个字节）。接收端通过同样的异或操作验证数据的完整性。如果计算出的校验值与发送的校验值一致，则认为数据未发生错误。

异或校验的优缺点

优点

1. 计算高效：异或运算简单，速度快，适合硬件实现，特别适用于高效实时校验场景。
2. 实现成本低：逻辑简单，适合资源受限环境（如嵌入式系统）。
3. 单比特错误检测：可检测单比特错误，适用于传输和存储过程中的单比特翻转问题。
4. 轻量级：占用存储空间和计算资源极少，适合对资源严苛的场景。

缺点

1. 错误检测能力有限
2. 无法定位错误
3. 不适合高可靠性场景

例子

原始数据（3个字节）:

Byte1: 0xFF (11111111)
Byte2: 0x00 (00000000)
Byte3: 0xAA (10101010)

计算校验值:

Checksum = 0xFF XOR 0x00 XOR 0xAA
         = 0xFF XOR 0x00 = 0xFF
         = 0xFF XOR 0xAA = 0x55

校验值: 0x55

错误情况: 翻转 Byte1 的第0位和 Byte3 的第0位。

• 翻转前:

  Byte1: 0xFF (11111111)
  Byte3: 0xAA (10101010)


• 翻转后:

  Byte1: 0xFE (11111110)  // 第0位从1变为0
  Byte3: 0xAB (10101011)  // 第0位从0变为1


新的数据:

Byte1: 0xFE (11111110)
Byte2: 0x00 (00000000)
Byte3: 0xAB (10101011)

重新计算校验值:

Checksum' = 0xFE XOR 0x00 XOR 0xAB
          = 0xFE XOR 0x00 = 0xFE
          = 0xFE XOR 0xAB = 0x55

结果: 校验值仍为 0x55，与原始校验值相同，错误未被检测到。

解释：两个不同字节的相同位被翻转，导致它们在异或校验中相互抵消，校验值保持不变。

05 完整代码

USART.C

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>
#include "Delay.h"
#include <stdlib.h>
//***语音合成***//

uint8_t USART2_RxData;		//定义串口接收的数据变量
uint8_t USART2_RxFlag;		//定义串口接收的标志位变量

/**
  * 函    数：串口初始化
  * 参    数：无
  * 返 回 值：无
  */
void USART2_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);	//开启USART2的时钟（语音合成）
	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA2引脚初始化为复用推挽输出,PA2是TX

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA3引脚初始化为输入,PA3是RX

	/*USART初始化*/
	USART_InitTypeDef USART_InitStructure;					//定义结构体变量
	USART_InitStructure.USART_BaudRate = 9600;				//波特率
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;	//模式，发送模式和接收模式均选择
	USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要
	USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位
	USART_Init(USART2, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART2

	/*中断输出配置*/
	USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);			//开启串口接收数据的中断
	/*NVIC中断分组*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);			//配置NVIC为分组2
	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;					//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = USART2_IRQn;		//选择配置NVIC的USART1线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;		//指定NVIC线路的抢占优先级为
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;		//指定NVIC线路的响应优先级为
	NVIC_Init(&NVIC_InitStructure);							//将结构体变量交给NVIC_Init，配置NVIC外设

	/*USART使能*/
	USART_Cmd(USART2, ENABLE);								//使能USART2，串口开始运行
}


/**
  * 函    数：串口发送一个字符串
  * 参    数：String 要发送字符串的首地址,长度
  * 返 回 值：无
  */
void USART2_SendString(u8 *DAT, u8 len)
{
	u8 i;
	for(i = 0; i < len; i++)
	{
		while((USART2->SR & 0X40) == 0);
		USART2->DR = (*DAT++);
	}
}

/**
  * 函    数：获取串口接收标志位
  * 参    数：无
  * 返 回 值：串口接收标志位，范围：0~1，接收到数据后，标志位置1，读取后标志位自动清零
  */
uint8_t USART2_GetRxFlag(void)
{
	if (USART2_RxFlag == 1)			//如果标志位为1
	{
		USART2_RxFlag = 0;
		return 1;					//则返回1，并自动清零标志位
	}
	return 0;						//如果标志位为0，则返回0
}

/**
  * 函    数：获取串口接收的数据
  * 参    数：无
  * 返 回 值：接收的数据，范围：0~255
  */
uint8_t USART2_GetRxData(void)
{
	return USART2_RxData;			//返回接收的数据变量
}

/**
  * 函    数：USART2中断函数
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
  *           函数名为预留的指定名称，可以从启动文件复制
  *           请确保函数名正确，不能有任何差异，否则中断函数将不能进入
  */

void USART2_IRQHandler(void)
{
	if (USART_GetITStatus(USART2, USART_IT_RXNE) == SET)		//判断是否是USART1的接收事件触发的中断
	{
		USART2_RxData = USART_ReceiveData(USART2);				//读取数据寄存器，存放在接收的数据变量
		USART2_RxFlag = 1;										//置接收标志位变量为1
		USART_ClearITPendingBit(USART2, USART_IT_RXNE);			//清除USART1的RXNE标志位
																//读取数据寄存器会自动清除此标志位
																//如果已经读取了数据寄存器，也可以不执行此代码
	}
}

USART.H

#ifndef __USART2_H
#define __USART2_H
#include "stdio.h"
#include "stm32f10x.h"

#define USART2_REC_LEN  			200  	//定义最大接收字节数 200
#define EN_USART2_RX 			1		//使能（1）/禁止（0）串口1接收

void USART2_Init(void);
void USART2_SendString(u8 *DAT, u8 len);
uint8_t USART2_GetRxFlag(void);
uint8_t USART2_GetRxData(void);

#endif

syn6288.c

#include "syn6288.h"
#include "usart2.h"
#include "string.h"
#include "delay.h"
//***语音合成***//

//Music:选择背景音乐。0:无背景音乐，1~15：选择背景音乐
//HZdata字符串内输入空格可以使语音合成模块在文字之间停顿（相当于休止符）
void SYN_FrameInfo(u8 Music, u8 *HZdata)
{
  /****************需要发送的文本**********************************/
  unsigned  char  Frame_Info[50];
  unsigned  char  HZ_Length;
  unsigned  char  ecc  = 0;  			//定义校验字节
  unsigned  int i = 0;
  HZ_Length = strlen((char*)HZdata); 			//需要发送文本的长度

  /*****************帧固定配置信息**************************************/
  Frame_Info[0] = 0xFD ; 			//构造帧头FD
  Frame_Info[1] = 0x00 ; 			//构造数据区长度的高字节
  Frame_Info[2] = HZ_Length + 3; 		//构造数据区长度的低字节
  Frame_Info[3] = 0x01 ; 			//构造命令字：合成播放命令
  Frame_Info[4] = 0x01 | Music << 4 ; //构造命令参数：背景音乐设定

  /*******************校验码计算***************************************/
  for(i = 0; i < 5; i++)   				//依次发送构造好的5个帧头字节
  {
    ecc = ecc ^ (Frame_Info[i]);		//对发送的字节进行异或校验
  }

  for(i = 0; i < HZ_Length; i++)   		//依次发送待合成的文本数据
  {
    ecc = ecc ^ (HZdata[i]); 				//对发送的字节进行异或校验
  }
  /*******************发送帧信息***************************************/
  memcpy(&Frame_Info[5], HZdata, HZ_Length);
  Frame_Info[5 + HZ_Length] = ecc;
  USART2_SendString(Frame_Info, 5 + HZ_Length + 1);
}


/***********************************************************
* 名    称： YS_SYN_Set(u8 *Info_data)
* 功    能： 主函数	程序入口
* 入口参数： *Info_data:固定的配置信息变量
* 出口参数：
* 说    明：本函数用于配置，停止合成、暂停合成等设置 ，默认波特率9600bps。
* 调用方法：通过调用已经定义的相关数组进行配置。
**********************************************************/
void YS_SYN_Set(u8 *Info_data)
{
  u8 Com_Len;
  Com_Len = strlen((char*)Info_data);
  USART2_SendString(Info_data, Com_Len);
}

syn6288.h

#ifndef __SYN6288_H
#define __SYN6288_H

#include "stm32f10x.h"

void SYN_FrameInfo(u8 Music, u8 *HZdata);
void YS_SYN_Set(u8 *Info_data);

#endif

参考
【嵌入式 | 数据校验】BCC校验（异或校验）-CSDN博客

历时80天，我们做出了自己的电子宠物_哔哩哔哩_bilibili
