Arduino入门篇 第四课：LED灯闪烁实验

Arduino入门篇 第四课：LED灯闪烁实验产品介绍：

**led灯：**发光二极管（Light Emitting Diode），简称LED

发光二极管在电路中用文字符号VD表示，其图形符号如图所示。

发光二极管的图形符号

实物分析图
普通发光二极管的工作电压一般为2~2.5V，在电路中使用时一般串联一个220Ω~1k的电阻。
实验器件：
■ Led 灯：1 个
■ 220 欧的电阻：1 个
■ 多彩面包板实验跳绳：若干
Arduino入门手淘搜：524263

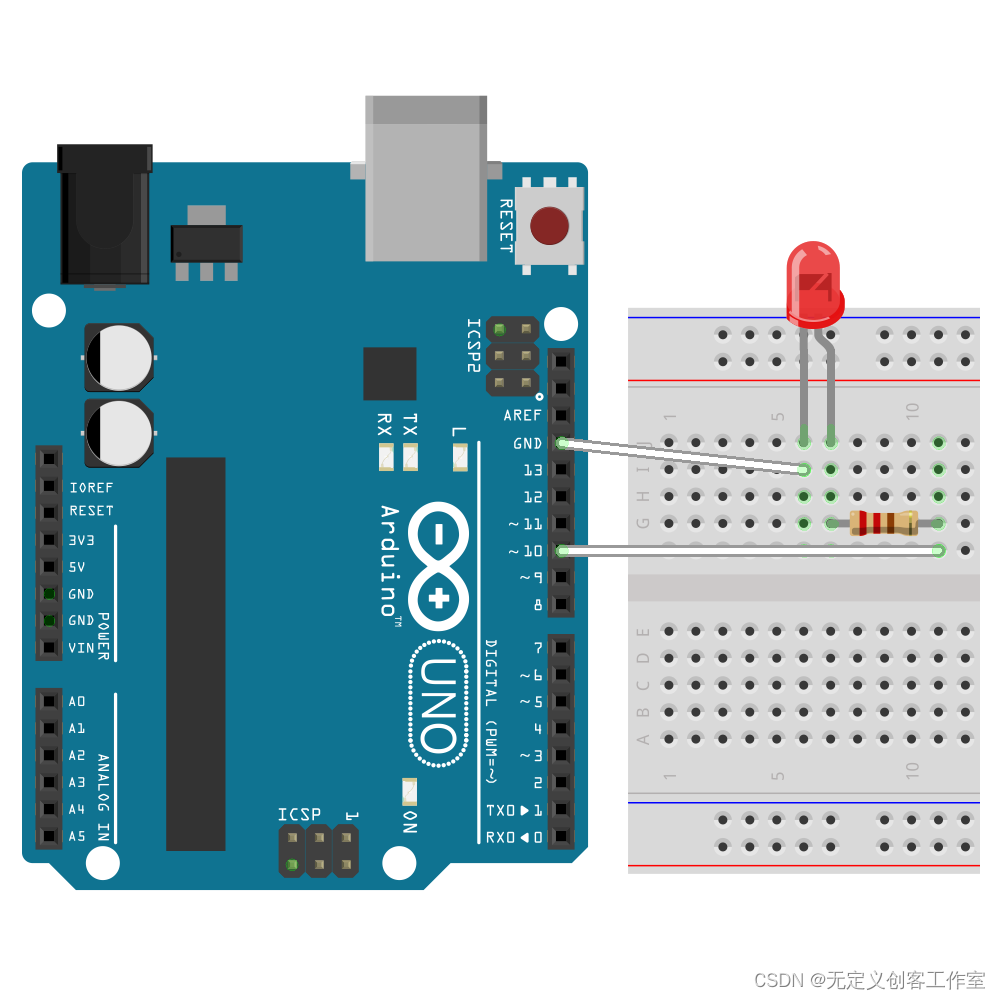

实验连线

1.将发光二极管插入面包板，

2.用杜邦线将发光二极管的短脚连接到开发板的GND接口，

3.将电阻的一端连接到发光二极管的长脚，

4.将电阻的另外一端用杜邦线连接到10引脚。

将代码上传到开发板。

程序代码（直接打开对应例程即可）

int LED = 10;//定义数字接口10,对应

void setup(){
	pinMode(LED,OUTPUT);//设置数字10 口为输出接口，Arduino 上我们用到的I/O口都要进行类似这样的定义。
}

void loop() //死循环体{
	digitalWrite(LED,HIGH);//IO口10设置为高电平，点亮数字10 口LED
	delay(500);//延时500MS
	digitalWrite(LED,LOW);//IO口10设置为低电平，熄灭数字10 口LED
	delay(500);//延时500MS Arduino入门手淘搜：524263
}
