Arduino入门篇 第六课：LED交通灯实验

LED交通灯实验

实验器件：

■ 红色LED灯：1 个

■ 黄色LED灯：1 个

■ 绿色LED灯：1 个

■ 220欧电阻：3 个

■ 面包板：1 个

■ 多彩杜邦线：若干
Arduino入门手淘搜：524263

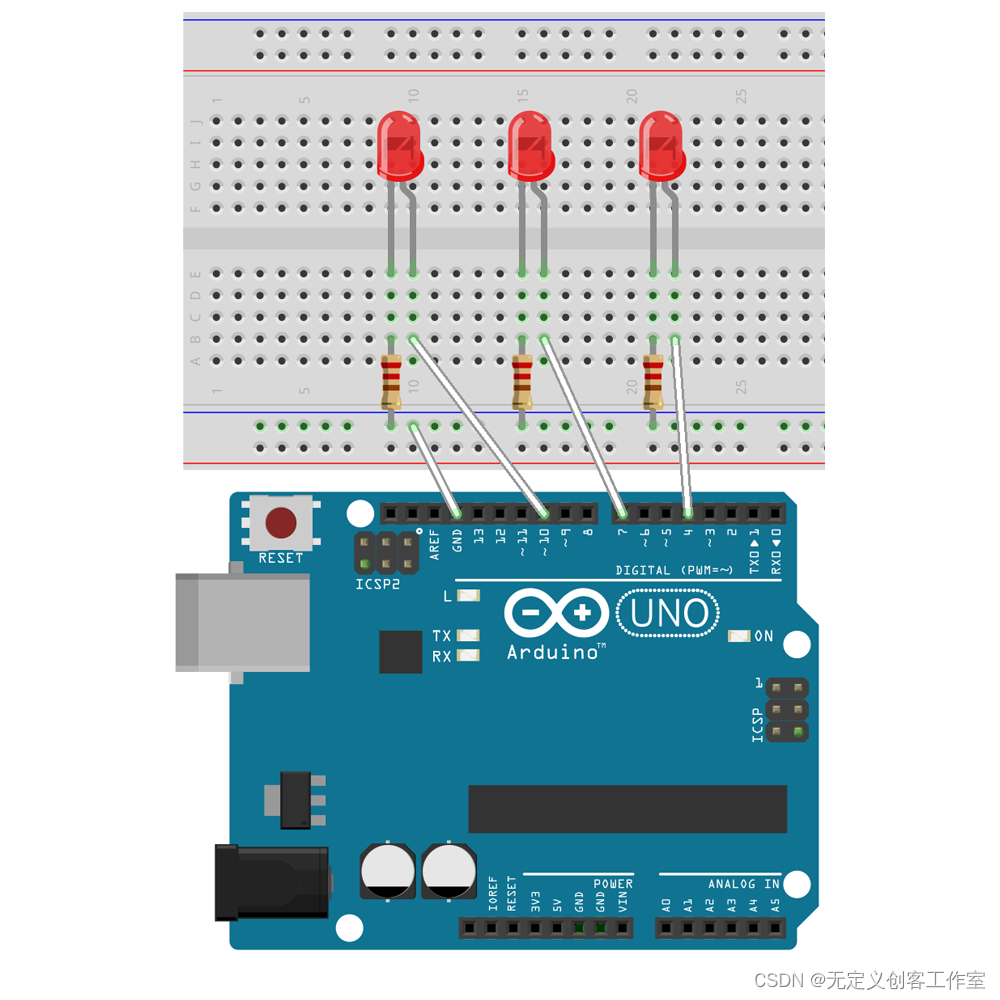

实验连线

1.将3个发光二极管插入面包板，

2.用杜邦线将3个发光二极管的长脚连接到开发板的4 7 10接口，

3.将电阻的一端连接到面包板的横排插口，

4.将面包板的横排插口用导线连接到开发板的GND接口。

这样我们就完成了实验的连线部分。

将代码上传到开发板。

程序代码（直接打开对应例程即可）

int redled =10; //定义数字10 接口

int yellowled =7;
