【MySQL进阶篇】InnoDB引擎：底层结构及底层原理

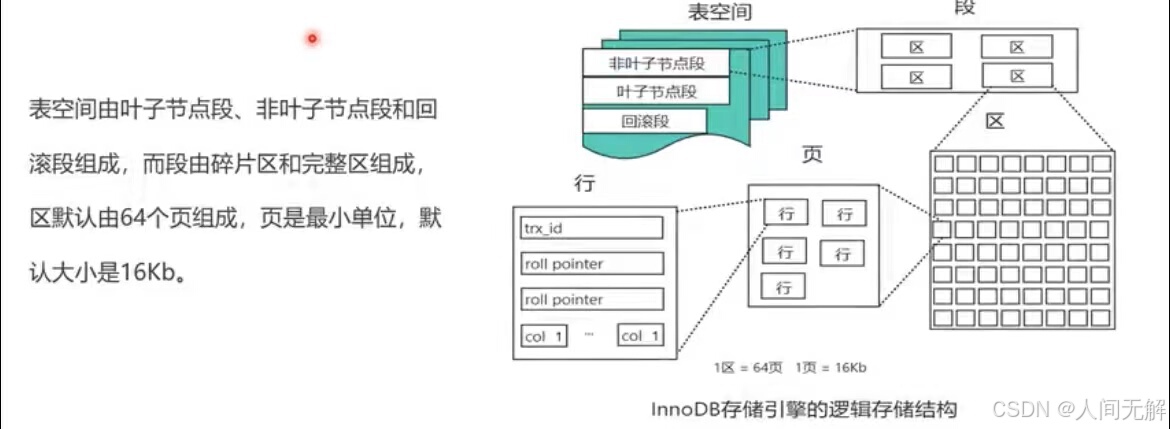

1、逻辑存储结构

表空间(ibd文件)，一个MySQL实例可以对应多个表空间，用于存储记录、索引等数据。

段，分为数据段、索引段、回滚段InnoDB是索引组织表，数据段就是B+树的叶子节点，索引段即为B+树的非叶子节点。段用来管理多个区。

区，表空间的单元结构，每个区的大小为1M.默认情况下，InnoDB存储引擎页大小为16k，即一个区中一共有64个连续的页。

页，是InnoDB存储引擎磁盘管理的最小单元，每个页的默认大小为16kb。为了保证页的连续性，InnoDB存储引擎每次从磁盘申请4~5个区。

行，InnoDB存储引擎数据是按行进行存放的。

Trx_id:每次对某条记录进行改动时，都会把对应的事务id赋值给Trx_id隐藏列。

Roll_point:每次对某条记录进行改动时，都会把旧的版本写到undo日志中，然后这个隐藏列就相当于一个指针，通过它可以来找到该记录修改前的信息。

2、架构

MySQL5.5版本开始，默认使用InnoDB存储引擎，他擅长事务处理，具有崩溃恢复特性，在日常开发中使用非常广泛。

 左侧为内存结构，右侧为磁盘结构。

2.1、内存结构

Buffer Pool:缓冲池是主内存中的一个区域，里面可以缓存磁盘上经常操作的真实数据，在执行增删改查操作时，先操作缓冲池中的数据（若缓冲池中无数据，则从磁盘加载并缓存），然后再以一定频率刷新到磁盘，从而减少磁盘IO，加快处理速度。

缓冲池以page页为单位，底层采用链表数据结构管理page。根据状态，将page分为三种类型：

· free page：空闲page，未被使用

· clean page：被使用的page，数据没有被修改过

· dirty page：脏页，被使用page，数据被修改过，数据与磁盘中的数据产生了不一致

Change Buffer:更改缓冲区（针对非唯一二级索引页），在执行DML语句时如果这些数据page没有在Buffer Pool中，不会直接操作磁盘，而是将数据变更存在Change Buffer中，在未来数据被读取时，再将数据合并恢复到Buffer Pool中，再将合并后的数据刷新到磁盘中。

 Change Buffer的意义：与聚集索引不同，二级索引通常是非唯一的，并且以相对随机的顺序插入二级索引。同样删除和更新可能会影响索引树中不相邻的二级索引页，如果每一次都操作磁盘，会造成大量的磁盘IO。有了Change Buffer之后我们可以在缓冲池中进行合并处理，减少磁盘IO。

Adaptive Hash Index:自适应hash索引，用于优化对Buffer Poll数据的查询。InnoDB存储引擎会监控对表上个索引页的查询，如果观察到hash索引提升速度，则建立hash索引，称之为自适应hash索引。

自适应哈希索引，无需干预，系统根据情况自动完成。

show variables like '%hash_index%';

Log Buffer:日志缓冲区，用来保存要写入磁盘当中的log日志数据（redo log、undo log），默认大小为16MB，日志缓冲区的日志会定期刷新到磁盘中。如果需要更新、插入或删除许多行的事务，增加日志缓冲区的大小可以节省磁盘IO。

参数：

Innodb_log_buffer_size:缓冲区大小、innodb_flush_log_at_trx_commit:日志刷新到磁盘时机

show variables like '%log_buffer_size%';
show variables like '%flush_log%';

1：日志在每次提交时写入并刷新到磁盘

0：每秒将日志写入并刷新到磁盘一次

2：日志在每次事务提交后写入，并每秒刷新到磁盘一次

2.2、磁盘结构

System Tablespaces：系统表空间是更改缓冲区的存储区域。如果表是在系统表空间而不是每个表文件或通用表空间中创建的，它也可能包含表和索引数据。

参数：innodb_data_file_path

show variables like '%data_file_path%';

 File-Per-Table Tablespaces：每个表的文件表空间包含单个InnoDB表的数据和索引，并存储在文件系统上的单个数据文件中。

参数：innodb_file_per_table

show variables like '%file_per_table%';

General Tablespaces：通用表空间，需要通过CREATE TABLESPACE语法创建通用表空间，在创建表时，可以指定该表空间。

CREATE TABLESPACE xxx ADD DATAFILE 'file_name' ENGINE=engine_name;

 Undo Tablespaces：撤销表空间，MySQL实例在初始化时会自动创建两个默认的undo表空间（初始大小16M），用于储存undo log日志。

Temporary Tablespaces：InnoDB使用会话临时表空间和全局临时表空间。存储用户存储用户创建的临时表等数据。

Doublewrite Buffer Files：双写缓冲区，InnoDB引擎将数据页从Buffer Pool刷新到磁盘前，先将数据页写入双写缓冲区文件中，便于系统异常时恢复数据。

Redo log：重做日志，是用来实现事务的持久性。该日志文件由两部分组成：重做日志缓冲（redo log buffer）以及重做日志文件（redo log），前者是在内存中，后者在磁盘中。当事务提交之后会把所有修改信息都会存到该日志之中，用于刷新脏页到磁盘时，发生错误时，进行数据恢复使用。

2.3、后台线程

1、Master Thread

核心后台线程，负责调度其他线程，还负责将缓冲池中的数据异步刷新到磁盘中，保持数据的一致性，还包括脏页的刷新、合并插入缓存、undo页的回收。

2、IO Thread

在InnoDB引擎中大量使用了AIO来处理IO请求，这样可以极大地提高数据库的性能，而IO Thread主要负责这些IO请求的回调。

线程类型	默认个数	职责
Read Thread	4	负责读操作
Write Thread	4	负责写操作
Log Thread	1	负责将日志缓冲区刷新到磁盘
Insert Buffer Thread	1	负责将写缓冲区内容刷新到磁盘

3、Purge Thread

主要用于十五已经提交了的undo log，在事务提交之后，undo log可能不用了，就用它来回收。

4、Page Cleaner Thread

协助Master Thread刷新脏页到磁盘的线程，它可以减轻Master Thread的工作压力，减少阻塞。

3、事务原理

事务是一组操作的集合，它是一组不可分割的工作单位，事务会把所有操作作为一个整体一起向系统提交或撤销操作请求，即这些操作要么同时成功，要么同时失败。

特性：ACID

redo log：重做日志，记录的是事务提交时数据页的物理修改，是用来实现事务的持久性。

该日志由两份文件组成：重做日志缓冲（redo log buffer）以及重做日志文件（redo log file），前者是在内存中，后者在磁盘中。当事务提交之后会把所有修改信息都存到该日志文件中，用于在刷新脏页到磁盘，发生错误时。进行数据恢复使用。

undo log：回滚日志（一致性），用于记录数据被修改前的信息，作用包括两个：提供回滚和MVCC（多版本并发控制）。

undo log和redo log记录物理日志不一样，他是逻辑日志。可以认为当执行delete记录时，undo log会记录一条相应的insert记录，当update一条记录时，他记录一条相反的update记录。当执行rollback时，就可以从undo log中的逻辑记录读取到相应的内容并进行回滚。

undo log销毁：undo log在执行事务时产生，事务提交时并不会立即删除undo log，因为这些日志还可能用于MVCC。

undo log存储：undo log采用段的方式进行管理和记录，存放在rollback segment回滚段中，内部包含1024个undo log segment。

4、MVCC

当前读：读取的是记录的最新版本，读取时还要保证并发事务不能修改当前记录，会对读取的记录进行加锁，比如：select ... lock in share mode（共享锁）、select ... for update、update、delete、insert（排他锁）都是一种当前读。

快照读：简单的select（不加锁）就是快照读，快照读读取的是记录数据的可见版本，有的是历史数据，不加锁是非阻塞读。

· Read commit：每次select，都会产生一个快照读。

· Repeatable Read：开启事务后第一个select语句是快照读的地方。

· Serizalizable：快照都会退化为当前读。

4.1、MVCC介绍

全称Multi-Version Concurrency Control，多版本并发控制。指维护一个数据的多版本，是的读写操作没有冲突，快照读为MySQL实现MVCC提供了一个非阻塞读功能。MVCC的具体实现，还需要依赖于数据库记录中的三个隐式字段、undo log日志、readView。

4.2、隐式字段

隐藏字段	含义
DB_TRX_ID	最近修改事务ID，记录插入这条记录或最后一次修改该记录的事务ID
DB_ROLL_PTR	回滚指针，只想这条记录的上一个版本，用于适配undo log，指向上一个版本
DB_ROW_ID	隐藏主键，如果表结构没有指定主键，将会生成该隐藏字段

 4.3、undo log日志

回滚日志，在insert、delete、update的时候产生的便于数据回滚的日志。

当insert的时候，产生的undo log日志只在回滚时需要，在事务提交后可被立即删除。

而update、delete的时候，产生的undo log日志不仅在回滚时需要，在快照读时也需要，不会立即被删除。

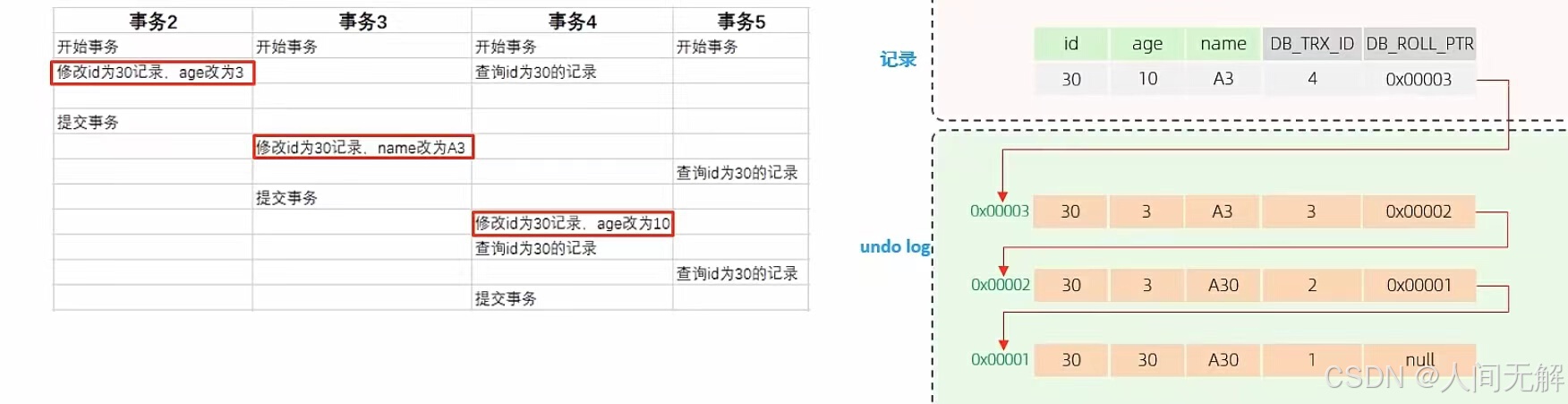

undo log版本链：

不同事务或相同事务对同一条记录进行修改会导致该记录的undo log生成一条版本记录链表，链表的头部是最新的旧纪录，链表的尾部是最早的旧纪录。

4.4、readView

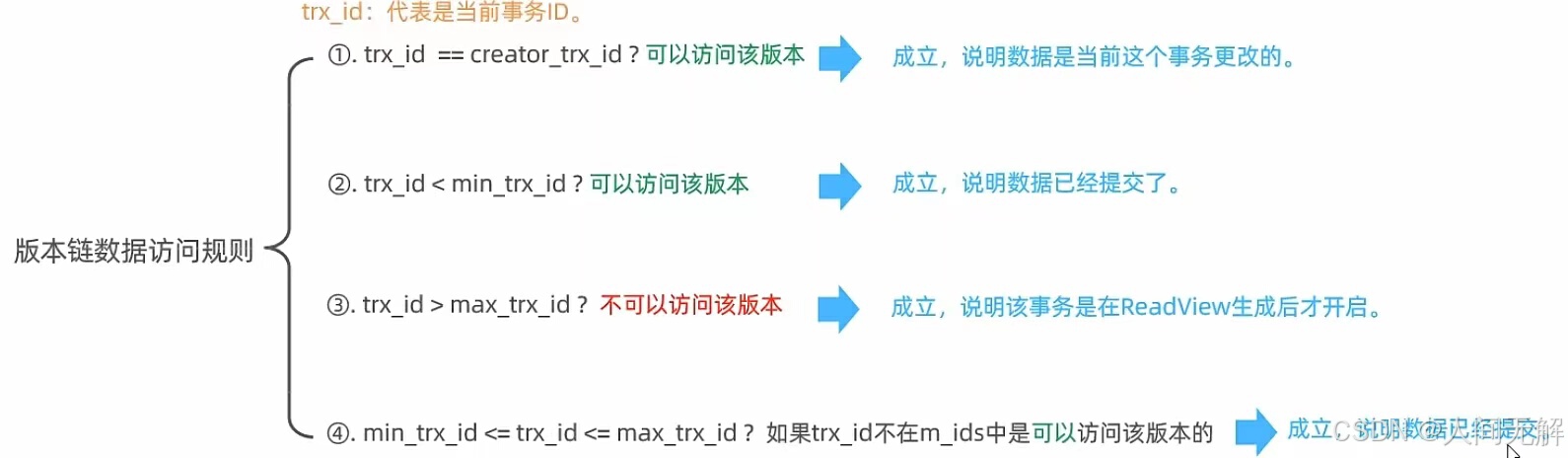

readView（读视图）是快照读SQL执行时MVCC提取数据的依据，记录并维护系统当前活跃的事务（未提交的）id。readView中包含四个核心字段：

字段	含义
m_ids	当前活跃的事务ID集合
min_trx_id	最小活跃事务ID
max_trx_id	预分配事务ID，当前最大活跃事务ID+1（事务ID是自增的）
creator_trx_id	readView创建者的事务ID

不同的隔离级别，生成readView的时机不同：

raed commit：在事务中每一次执行快照读时生成readView

repeatable read：仅在事务中第一次执行快照读时生成readView，后续复用该readView
