电子电工技术基础一课一得

电子电工技术基础

电子电工技术基础课程内容丰富，涵盖了电路理论、模拟电路、数字电路等多个方面。以下是我在这个学期学习每个章节内容后的一些心得体会和收获。

一、电路基本物理量与万用表的使用

1. 欧姆定律的应用

欧姆定律是电路分析的基础，通过一个简单的案例来理解其应用：

• 案例：手机充电器的电压和电流
  假设一个手机充电器的输出电压为 5V5V，输出电流为 2A2A，求充电器的输出功率。
  根据欧姆定律，功率 P=V×I=5V×2A=10WP=V×I=5V×2A=10W。
  这个案例展示了欧姆定律在计算电子设备功率方面的应用。

2. 万用表的使用

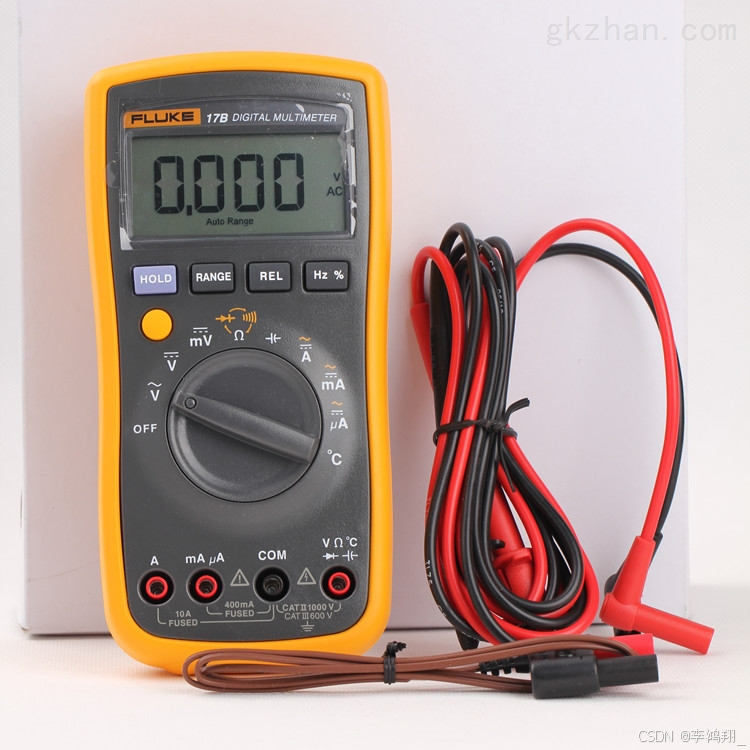

万用表是电子工程师和维修人员常用的工具，以下是一些实际应用：

• 案例：检测电池电量
  使用万用表测量电池的电压来判断其电量。例如，测量一节 1.5V1.5V 电池的电压，如果电压低于 1.2V1.2V，则电池电量不足，需要更换。

• 测量电压：

  • 选择大于被测电压的档位，例如测量 5V5V 电压时，应选择 10V10V 或 20V20V 档。
  • 红表笔接高电位，黑表笔接低电位。
  • 读取数据时要正视表盘，避免出现读数误差。

• 测量电流：

  • 选择合适的电流档位，例如测量 1A1A 电流时，应选择 2A2A 档。
  • 红表笔接电流流入端，黑表笔接电流流出端。
  • 注意万用表的量程，避免烧毁仪表。

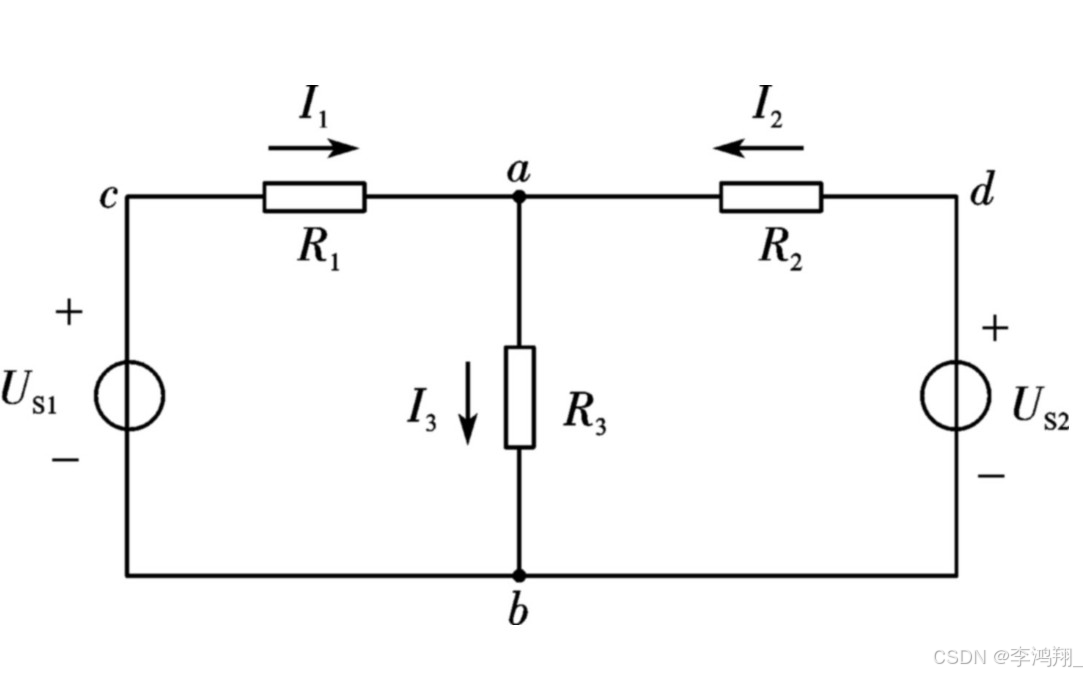

二、基尔霍夫定律的应用

基尔霍夫电压定律（KVL）和电流定律（KCL）是分析电路的基本工具。

1. KVL 的应用

KVL 表明，在任意时刻，沿任一回路绕行一周，回路中各段电压的代数和等于零。

• 案例：在一个简单的串联电路中，电源电压为 12V12V，两个电阻的电压分别为 5V5V 和 7V7V，验证 KVL。

  根据 KVL，12V−5V−7V=012V−5V−7V=0，验证成立。

在应用 KVL 时，要正确地标定回路的绕行方向，并注意电压的参考方向。

2. KCL 的应用

KCL 表明，在任意时刻，流入任一节点的电流等于流出该节点的电流。

• 案例：在一个节点处，有三个电流流入，分别为 2A2A、3A3A 和 5A5A，求流出的电流。

  根据 KCL，流入电流之和等于流出电流，即 2A+3A+5A=10A2A+3A+5A=10A。

在应用 KCL 时，要正确地识别节点，并注意电流的参考方向。

三、戴维南定理和叠加定理

戴维南定理和叠加定理是简化电路分析的两种有效方法。

1. 戴维南定理

戴维南定理可以将一个有源二端网络等效为一个电压源和一个电阻串联的电路。

• 案例：一个复杂电路的等效电路为一个电压源 VthVth​ 和电阻 RthRth​ 串联，其中 VthVth​ 为开路电压，RthRth​ 为除源后的输入电阻。

通过戴维南定理，我们可以简化电路分析，快速求解电路中的电流和电压。

2. 叠加定理

叠加定理指出，在线性电路中，任何一条支路的电流或电压等于各个电源单独作用时在该支路产生的电流或电压的代数和。

• 案例：一个电路中有两个电源，分别计算每个电源单独作用时的电流或电压，然后进行叠加。

叠加定理可以帮助我们分解复杂电路，分别计算后再进行综合。

四、正弦交流电与电路元件

正弦交流电是电子电工技术中常见的信号形式。通过学习，我掌握了正弦交流电的三要素：幅值、频率和初相位，以及如何绘制正弦交流电波形。

此外，我还学习了电容和电感元件在正弦交流电路中的伏安关系，以及容抗和感抗的概念。

• 电容元件的电流超前电压 90°，容抗与频率和电容值成反比。
• 电感元件的电压超前电流 90°，感抗与频率和电感值成正比。

五、RC 和 RL 电路

RC 和 RL 电路是常见的动态电路。通过学习，我了解了它们在充放电过程中的电压和电流变化规律，以及时间常数的概念。

• 时间常数 τ = RC 或 τ = L/R，它反映了电路充放电的快慢。
• 换路定律指出，在换路瞬间，电感元件的电流和电容元件的电压不能发生突变。

六、二极管、三极管与场效应管

1. 二极管

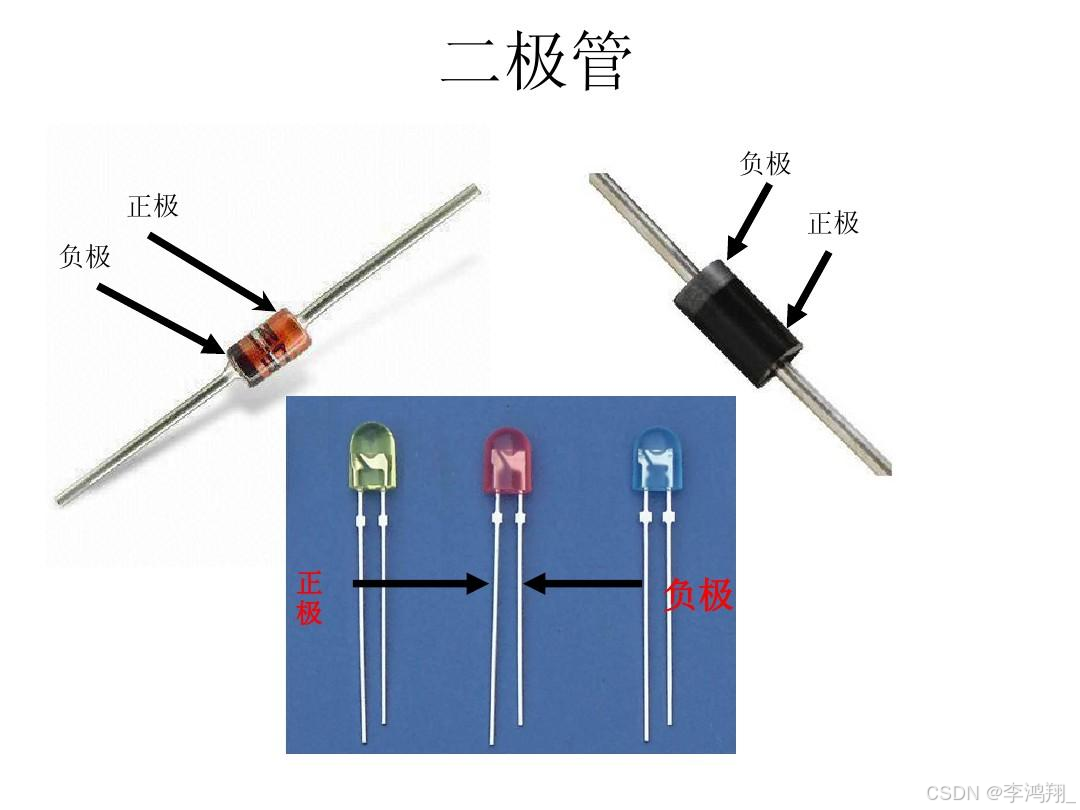

二极管具有单向导电性，常用于整流、检波、限幅等电路。

2. 三极管

三极管具有电流放大作用，可以实现信号放大、开关等功能。

3. 场效应管

场效应管是一种电压控制型器件，具有输入阻抗高、噪声低、功耗低等优点。

七、二极管、三极管的选用与检测

掌握二极管、三极管的选用和检测方法，对于设计和调试电子电路至关重要。

• 选用二极管、三极管时，要根据电路需求选择合适的类型、参数和封装。
• 检测二极管、三极管时，可以使用万用表测量其正向电阻、反向电阻和放大倍数，判断其好坏。

八、放大器基础知识

放大器是电子电路的重要组成部分。通过学习，我了解了放大器的基本概念、组态和负反馈放大器的知识。

• 放大器的作用是将输入信号的幅度进行放大，同时保持信号的形状不变。
• 常见的放大器组态有共射、共集、共基等，不同组态具有不同的电压、电流和功率放大倍数。

负反馈放大器利用负反馈技术，可以改善放大器的性能，例如提高增益稳定性、扩展频带、减小非线性失真等。

九、放大器静态工作点与负反馈

放大器的静态工作点是指在没有输入信号时，放大器各电极的电压和电流。通过学习，我掌握了静态工作点的分析方法，以及如何测量静态工作点。

负反馈放大器的分类与判断也是学习重点。

• 电压负反馈和电流负反馈：根据反馈信号取自输出电压还是输出电流来区分。
• 串联负反馈和并联负反馈：根据反馈信号与输入信号连接方式来区分。

十、集成运放

集成运放是模拟电路的核心器件。

1. 集成运放的特点

集成运放具有高增益、高输入阻抗、低输出阻抗等优点。

2. 常见的集成运放电路

• 同相放大器
• 反相放大器
• 加法器
• 减法器

十一、逻辑代数与组合逻辑电路

逻辑代数是分析和设计数字电路的理论基础。通过学习，我掌握了逻辑代数的基本定律和运算规则，以及如何使用卡诺图化简逻辑函数。

组合逻辑电路的分析和设计方法是学习重点。

• 分析组合逻辑电路时，要根据电路图写出逻辑表达式，并化简。
• 设计组合逻辑电路时，要根据逻辑功能写出真值表，然后化简逻辑表达式，最后画出逻辑电路图。

十二、编码器、译码器与数据选择器

编码器、译码器、数据选择器等是常见的组合逻辑电路。

• 编码器将输入的编码信号转换为二进制代码。
• 译码器将二进制代码转换为对应的输出信号。
• 数据选择器根据选择控制信号，从多个输入数据中选择一路输出。

十三、时序逻辑电路

时序逻辑电路是数字电路的重要组成部分。通过学习，我了解了时序逻辑电路的基本特征，以及移位寄存器和计数器的设计方法。

• 时序逻辑电路具有记忆功能，其输出不仅取决于当前输入，还与电路的过去状态有关。
• 移位寄存器可以实现数据的串行/并行转换、数据的存储和数据的移位操作。
• 计数器可以对脉冲信号进行计数，实现计数功能。

十四、时序逻辑电路的分析方法

时序逻辑电路的分析方法比组合逻辑电路复杂。

• 需要根据电路图写出状态方程、驱动方程和输出方程。
• 通过状态转移图、状态转移表或时序图来分析电路的工作原理。

通过这段时间的学习，我深刻体会到电子电工技术基础课程的重要性。这门课程为我后续学习电子电路设计和应用打下了坚实的基础，也让我对电子电工技术产生了浓厚的兴趣
