计算机网络----10编码和调制

编码和调制

数字信号编码

1. 编码类型：
   • 不归零编码（NRZ）：高电平 1，低电平 0，无自同步能力。中不变
   • 归零编码（RZ）：低0高1，中归零
   • 反向非归零编码（NRZI）：跳0不跳1看起点，中不变
   • 曼彻斯特编码：码元中间跳变（上 0 下 1 或下 0 上 1看中间），中必变,自同步，浪费带宽。
   • 差分曼彻斯特编码：码元起始处跳变表示 0，不跳变表示 1，中必变,自同步。
2. 编码特点对比：

编码方式	自同步	带宽效率	抗干扰能力
不归零编码	无	高	弱
曼彻斯特编码	有	低	强
差分曼彻斯特编码	有	低	强

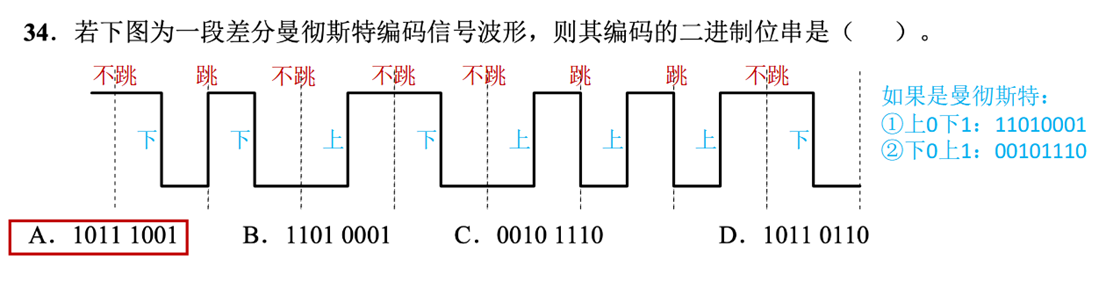

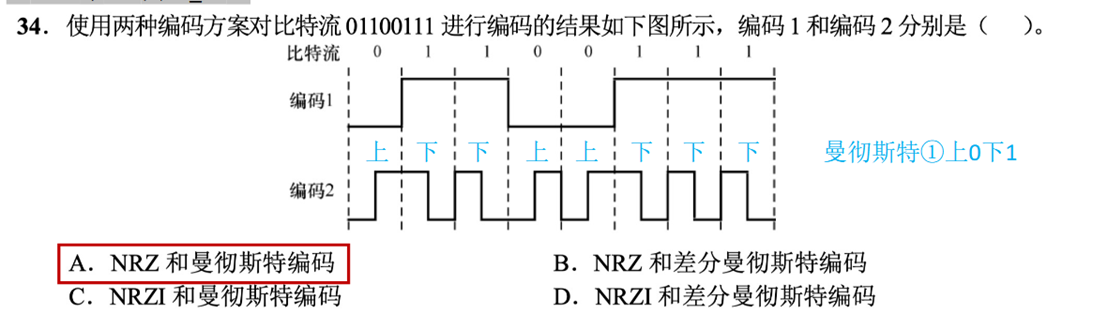

思考：给你二进制串和信号波形，如何判断是曼彻斯特or差分曼彻斯特？

技巧：两种编码都是“中必变”，如果中间跳变方向和二进制能够一一对应，就是曼彻斯特

模拟信号调制

基带信号：来自信源的数字信号，需调制后才能在某些信道上传输

1. 调制方法：
   • 调幅（AM/ASK）：改变信号振幅（如 4 幅值 ASK，1 码元 = 2bit）。
   • 调频（FM/FSK）：改变信号频率（如 2 频率 FSK，1 码元 = 1bit）。
   • 调相（PM/PSK）：改变信号相位（如 4 相位 PSK，1 码元 = 2bit）。

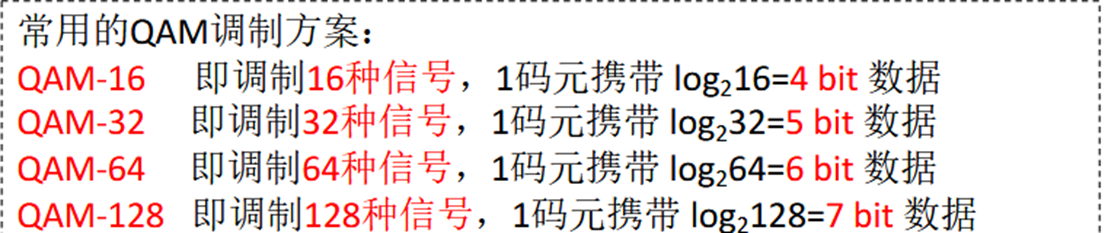

   • 正交幅度调制（QAM）：结合 AM 和 PM，如 QAM-16（16 种信号，1 码元 = 4bit）。
   • 若设计m种幅值、n种相位，则将AM、PM信号两两“复合”，可调制出 mn 种信号，则QAM    1码元 = log2𝑚𝑛 bit

1. 应用场景：
   • 曼彻斯特编码：以太网（自同步需求）。
   • QAM 调制：高频信道（如光纤）提升频谱效率。

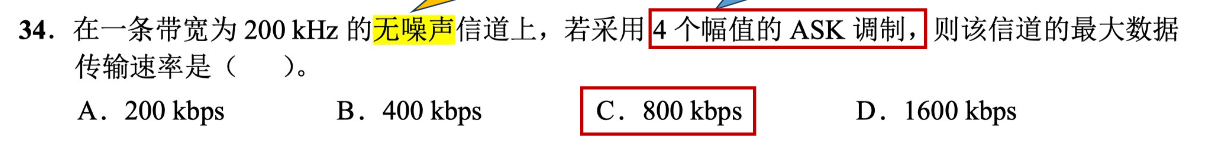

每个码元携带 log2 4 = 2bit 数据使用奈奎斯特定理

的前提条件ASK调制，4种信号，即4种码元

该信道最大数据传输速率= 2×200k × log2 4 = 800kbps

关键公式与定理

1. 码元 - 比特转换：(1 {码元} = log2 K { bit})。
2. 奈奎斯特定理：({极限比特率} = 2W log_2 K)。
3. 香农定理：( {极限比特率} = W log2(1 + S/N))。

以上内容涵盖物理层核心概念、信道容量计算及数字信号处理技术，适用于计算机网络基础学习与考研
