三人表决器---数电Multisim

1.设计要求：
设计一个三人表决逻辑电路，规定必须有两个以上同意，方案方可通过。通
过1个灯展示方案是否通过。请用与非门设计，并使用 multisim 画出电路图。

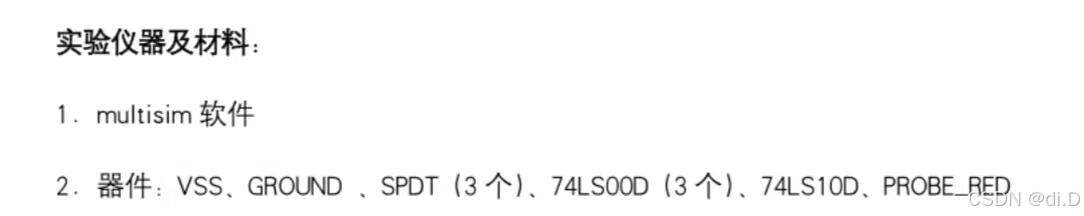

2.实验仪器：

3.设计思路：

我们知道，三人表决器设计需要考虑：两人及以上表决通过灯才亮，而当一人或无人通过表决时，灯不会亮。那么，我们需要进行逻辑抽象：设A、B、C三个人，1表示决策通过、0表示决策不通过。

4。绘制电路图：

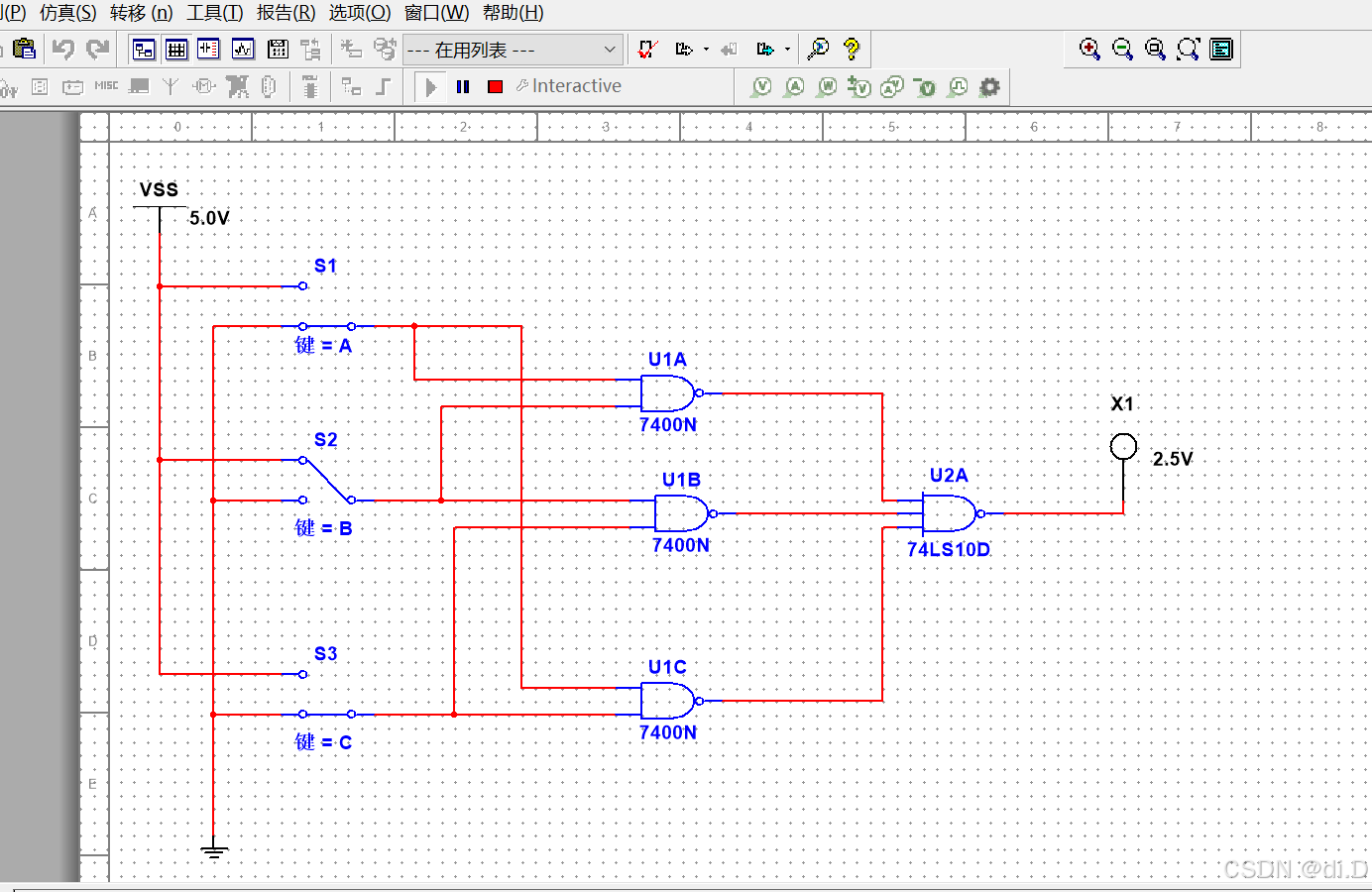

①A=0,B=0,C=0    ②A=0,B=0,C=1   ③A=0,B=1,C=0   ④A=1,B=0,C=0这些情况，决策不通过，灯不亮。其中，以③为例，绘制电路图：

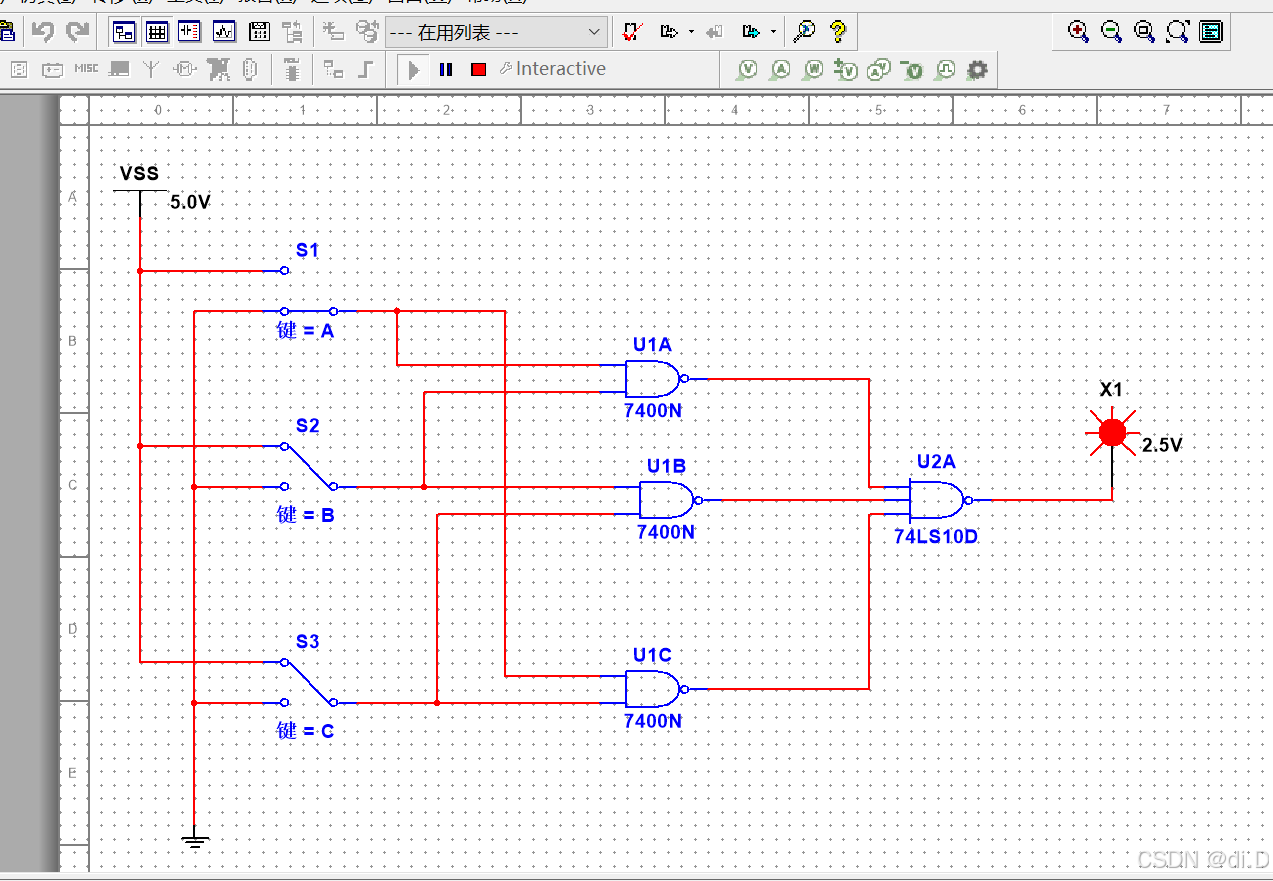

⑤A=0,B=1,C=1  ⑥A=1,B=0,C=1  ⑦A=1,B=1,C=0  ⑧A=1,B=1,C=1这些情况，决策通过，灯亮。其中，以⑤为例，绘制电路图：
