淘宝直播“一猜到底”——移动端实时语音识别技术方案及应用

本文链接：https://blog.csdn.net/2401_83412087/article/details/138057753

本文介绍了淘宝直播‘一猜到底’活动中，如何通过阿里达摩院的移动端实时语音识别技术，应对模型体积过大和端侧资源限制的问题。采用基于SAN-M的离线端到端语音识别模型，结合PAI-MNN模型压缩，实现小于15MB的高性能方案，最终实现实时语音识别的低延迟和高精度。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

语音模型和资源包体积过大

考虑到活动特性，端侧的语音识别引擎需要内置在包内，而且越小越好。经过客户端研发评估，如何做到15MB以内甚至更小的语音模型是关键，因此需要极致的模型压缩能力支持。

端侧资源有限，性能压力大

直播场景本身就已经很占用资源，叠加直播场景下做语音识别，对语音识别过程中的CPU、内存占用，都有很大的要求，高性能的推理和优化成为模型落地的最大拦路虎。

移动端实时语音识别技术大揭秘

==================

阿里达摩院语音实验室早在2015年就研发出了第一代移动端离线语音识别方案，近来结合PAI模型压缩、MNN高性能推理引擎，实现了移动端离线和流式端到端语音识别方案，满足语音指令、语音识别、实时翻译等场景需求。根据「一猜到底」项目需求，我们选取"基于SAN-M的离线端到端语音识别"方案，通过极致的模型压缩和性能优化，最终实现模型大小小于15MB、内存占用低于60MB、1s语料识别快于50ms的高性能方案。

▐ 基于SAN-M的离线端到端语音识别

目前，最具代表性的离线端到端语音识别模型LAS[1]和Transformer[2]都是基于Attention-Encoder-Decoder的。LAS采用基于BLSTM的Encoder和基于单向LSTM的Decoder；而Transformer则采用Multi-head Self-Attention模块组建Encoder网络，采用Masked Multi-head Self-Attention组建Decoder网络。

在公开评测任务集上，Transformer较LAS在性能上有优势，同时由于采用了Multi-head，训练并行化效率更高。我们分析了Self-Attention和DFSMN memory block[3,4]之间的关联性：Self-Attention可以理解为采用了context-dependent系数进行全局建模，而DFSMN的memory block则采用了context-independent系数进行局部建模。对于语音识别，局部声学建模和全局语义建模都非常重要，因此我们提出了如下图所示的SAN-M模型结构，高效地融合了Self-Attention和DFSMN memory block。

SAN-M模块如上左图所示，将Self-Attention和DFSMN memory block融合一个模块，有效的结合了Self-Attention的全局长时建模能力和memory block的局部长时建模能力。基于SAN-M模块构建了如上右图的Encoder-Decoder离线语音识别系统（SAN-M-E2E-ASR），并在开源的1000小时AISHELL-2中文识别任务中获得了当前该任务的最优性能（CER=5.61%）；在工业量级的2万小时中文识别任务中，该系统也显著优于我们之前线上的CTC系统和标准Transformer系统。

针对本次识别场景，我们最终实现了不到40MB的端到端模型，而识别性能则可以媲美上一代整体超过100GB大小的云端DFSMN-CTC系统。我们在finetune数据上进行了不同维度的挑选和搭配，并做了不同策略的数据扩增来覆盖多样的识别情况。针对模型输出的token，也进行了一定压缩，并拉低了与本次任务无关的token概率来降低误识别率。在ITN模块，我们采用精小的FST（Finite State Transducer）来实现规则网络，用状态转移来实现文字到阿拉伯数字的转换，通过边上权重来控制其转换方向，并在简略读法、谐音、容错上也做了一系列路径优化。

▐ 基于PAI-MNN云端一体化模型压缩

虽然达摩院语音实验室通过定制化语音识别模型设计，将原有的170MB模型裁剪至不到40MB，但是考虑到移动端的资源情况，我们还需要通过PAI-MNN云端一体化模型压缩方案，进一步将模型基本无损地压缩到15MB以内。

从训练、模型压缩到优化部署的PAI-MNN云端一体方案

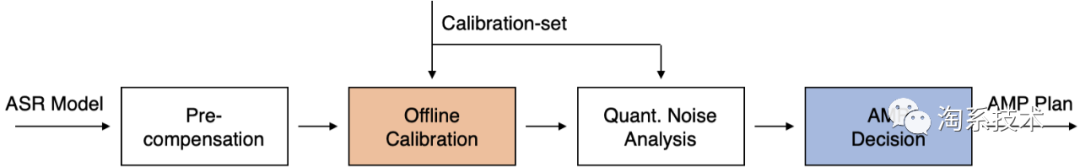

PAI混合精度量化流程

PAI混合精度量化流程

上图显示了PAI团队 (PAI: Platform of A. I. in Alibaba)研发的无数据标注干预的自动混合精度量化流程（Label-free AMP Pipeline, AMP: Automatic Mixed Precision），包括量化误差预补偿、离线标定、量化噪声分析与混合精度决策四个阶段，主要创新点包括：

支持端到端Transformer的离线后量化：
- PAI团队的后量化方法，引入了循环张量探针，以支持端到端Transformer的离线后量化。
相比于拆图量化、量化训练等，端到端后量化具备快捷、高效的优势；
**集成了丰富的后量化策略，**为后量化的精度鲁棒性提供了坚实保证，基本策略包括：
- **KL算法的改进，**能够有效减少输入/输出张量的量化噪声；
EasyQuant（参考文献 [5]）的使用，可进一步减少输入/输出张量的量化误差，尤其能改善INT7等更低精度量化的效果；
Bias Correction（参考文献 [6]）通过补偿网络权重的量化偏差（均值与方差的偏差），以减少权重量化噪声；同时对Bias Correction的适当改进，增强了对SAN-M ASR模型的补偿效果；
ADMM（参考文献 [7]）亦可优化权重量化参数，减少权重量化噪声；也适当改进了ADMM的使用，从而在交替方向迭代范围内，确保权重量化误差最小；
Weight Adjustment（参考文献 [8]）在Kernel weight按Per-tensor量化时，通过Per-channel形式的等价均衡变换，可以减少Weight量化误差。
无Label干预的混合精度量化流程：
- 该流程从模型输入到混合精度决策，无需数据标注（Label）的干预，简洁易用、快捷有效；
量化误差按逐层统计，且能准确反映每个网络层的量化敏感度，为混合精度（INT8/FP32混合）决策提供了可靠基础；
通过控制回退的网络层数，可选择出精度与模型容量折中最佳的帕累托最优解，完成多目标优化；
生成的混合精度量化表，能够对接移动端推理框架MNN，以生成低延迟、高推理精度的运行时推理引擎；从而构成了完整的工具链路，即从混合精度量化、到移动端的推理部署；
AMP Pipeline不仅适用于移动端，也适用于CPU/GPU优化部署，体现了PAI云端一体的优势所在。

基于PAI AMP Pipeline，有效实现了SAN-M模型的离线后量化（PTQ: Post-training Quantization）。为了保持算法模型识别精度，经AMP INT8量化之后（回退3个Op，分类层保留为FP32实现）。

为了解决压缩率的问题，MNN模型转换和优化工具对回退的算子统一使用权重8bit存储、float计算的方式进行优化，进一步压缩模型大小。通过一套统一格式的模型压缩文件，经过PAI AMC优化的模型可以顺滑无缝地转换到MNN的格式。

MNN模型转换工具基于现有的图优化流程，根据该模型压缩文件将float模型转换成MNN模型的同时完成离线量化，具体过程如下：

根据量化表中提供的tensor name，在TensorFlow的计算图中生产和消费该tensor的边上同时插入一个自定义的量化和反量化算子。
将TensorFlow的计算图转换成MNN的计算图，其中自定义的量化和反量化算子转换成MNN量化（FloatToInt8）和反量化（Int8ToFloat）算子。
算子融合：将支持量化的算子、输入的反量化算子和输出的量化算子融合成一个Int8的算子。
最后消除成对的MNN量化和反量化算子。

最终，SAN-M模型在众包测试集上的WER绝对损失低于0.1%、SER绝对损失低于0.5%、理论压缩比约为3.19倍。

▐ 基于MNN推理引擎的实时高性能计算

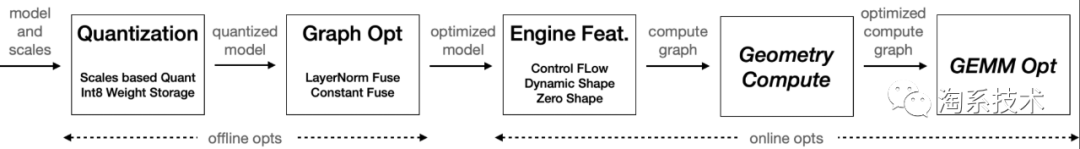

为了在移动端上实现实时的端到端语音识别模型推理计算，MNN在全链路上做了诸多优化。

端到端语音识别模型基于Transformer结构，包含一个对输入音频特征编码的Encoder和一个自回归解码的Decoder。这类模型结构要求MNN支持Control Flow、Dynamic Shape和Zero Shape等特性，因此，MNN首先在框架层面对这些特性进行了支持和完善：

MNN重构了Control Flow支持方案，提供用户透明的functional control flow实现，并支持了TensorFlow 1.x的控制流模型转换，为用户提供一站式的部署体验。
对于Dynamic Shape的支持，MNN将整图按照动态形状算子划分为多个分段子图。在代码层面，一个子图对应一个Module，Module支持嵌套，即整图被表达为一个由Module组成的调用树，树的每个叶子节点可以使用一个Session来执行，Session每次执行前resize，重新进行shape推理和分配内存。
Zero Shape指的是模型中某些Tensor的shape存在0值，比如 (1, 0, 256），这种情况大多是为了给while-loop中某些循环变量提供初始值而引入的。MNN在形状推理和执行逻辑上对Zero Shape进行了支持。

之后，MNN根据达摩院模型新增了LayerNorm Fuse、Constant Folding、重复Reshape算子消除等图优化方法。图优化之后的计算图更容易和其他优化方法组合使用，比如，Constant Folding后MatMul的一个输入可能被替换成一个Constant节点，因此就可以转换成FullyConnected或Conv1x1进行加速，并且也更容易利用模型压缩方法对权重进行量化。

而后，语音模型的耗时重点仍然是矩阵乘法。MNN通过更优矩阵乘分块、基于 NC4HW4 布局优化前后内存布局转化、Strassen 算法改进等策略，优化了整体的卷积和矩阵乘的性能，ARM 架构上性能提高了 10%-20% ，保障了语音模型的高效运行。

同时，MNN最新提出的几何计算机制也在实时语音识别起到了重要作用。几何计算是MNN为了解决设备碎片化问题而提出的一种新机制，其核心在于把坐标映射标准化，以便统一实现与优化。在几何计算的支持下，我们可以较简单地合并相邻的纯形变算子，从而降低访存需求，提升模型运行性能。

最后，在PAI-MNN云端一体化模型压缩的加持下，我们利用量化表和有限回退机制，在精度损失可控的前提下，进一步降低了移动端上的计算总量。
