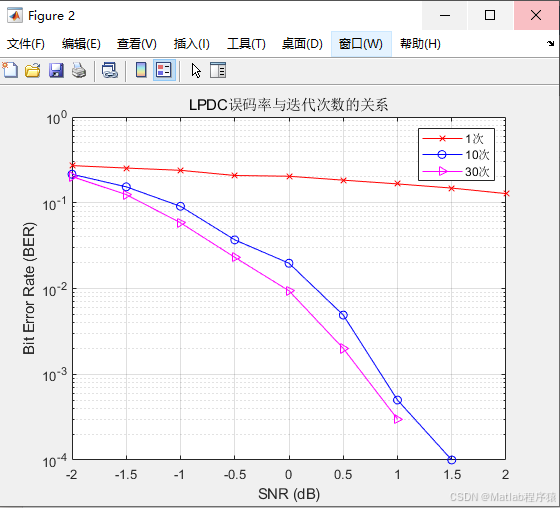

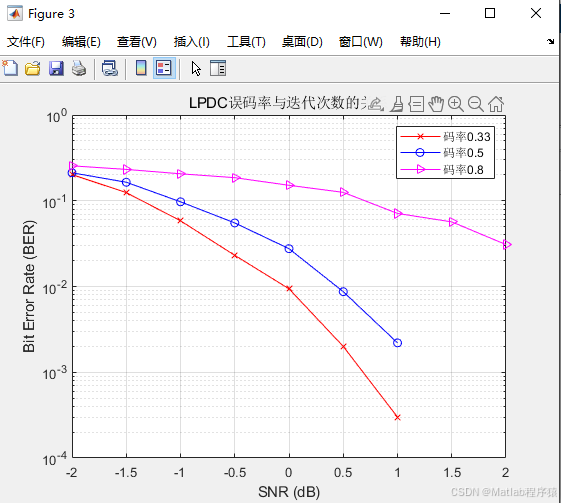

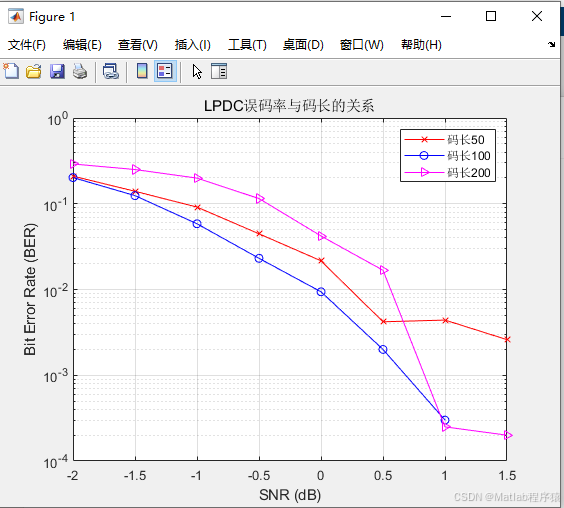

【MATLAB源码-第317期】基于matlab的LDPC码BP解码算法仿真，对比不同码率，码长以及迭代次数的误码率曲线。

本文链接：https://blog.csdn.net/2401_83582367/article/details/144797269

操作环境：

MATLAB 2022a

1、算法描述

LDPC编码解码系统概述

LDPC编码解码系统主要由编码器、调制器、信道、接收机、解调器和解码器组成。系统的主要目的是通过合理的编码和解码策略，在传输过程中尽可能减少信道噪声的影响，从而提高数据传输的可靠性。

编码过程

在LDPC编码过程中，编码器通过将输入的原始信息比特与校验比特结合，生成一个新的编码比特序列。这个编码比特序列的特点是其比特间通过低密度奇偶校验矩阵（H矩阵）进行约束，从而使得接收到的信号在经过解码后，能够有效地恢复出原始的信息。

LDPC编码的核心是奇偶校验矩阵H。H矩阵是一种稀疏矩阵，矩阵中的元素大多是0，只有少数元素是1。通过H矩阵，编码器能够将输入的消息比特与校验比特联系起来，从而生成一个满足特定约束条件的编码序列。H矩阵的设计是LDPC编码的关键，好的H矩阵设计能够保证编码的效率和解码的性能。

调制过程

调制是将编码后的比特序列转化为适合在信道中传输的信号的过程。在无线通信系统中，调制方式通常使用BPSK、QPSK等数字调制方式。调制后的信号将通过信道进行传输，信道会对信号引入噪声和失真，导致接收到的信号发生变化。

信道

信道是信息传输的介质，在现实通信中，信道往往伴随着各种噪声，例如高斯白噪声、干扰等。信道的质量直接影响到数据传输的质量和可靠性。在经过信道的传输后，接收机获得的是经过噪声干扰的信号，需要通过解调和解码来恢复原始信息。

解调过程

解调过程是从接收到的信号中提取出相应的比特序列。在LDPC解码系统中，解调过程通常使用最大似然估计（MLE）来估计接收到的信号的比特值。解调后的信号将作为输入，送入解码器进行进一步的纠错处理。

解码过程

解码是系统中的关键步骤，它通过将接收到的信号进行纠错，从而恢复出原始的比特序列。LDPC解码器通过对接收到的信号进行迭代处理，更新校验节点和变量节点的值，直到找到符合约束条件的解码结果。

LDPC解码的四种算法

LDPC解码的过程可以采用不同的算法，这些算法有不同的计算复杂度和误码性能。常见的LDPC解码算法包括“消息传递算法”（Message Passing Algorithm）系列，其中包括：NMS（Normalized Min-Sum）解码算法、OMS（Ordered Min-Sum）解码算法、MS（Min-Sum）解码算法和BP（Belief Propagation）解码算法。这四种解码算法是LDPC解码器中最常用的四种算法，它们的核心思想是通过迭代计算和节点更新来逼近最优解。

NMS解码算法

NMS解码算法是一种改进的最小和算法。在传统的最小和算法中，校验节点的更新是通过选择与变量节点的最小值进行传递的。NMS算法通过对最小值进行归一化处理，进一步提高了误码性能。归一化操作使得算法在更新过程中更加稳定，尤其是在低信噪比的环境中，能够提供较好的性能。NMS算法的优点在于计算效率较高，适用于需要低复杂度解码的场景。

OMS解码算法

OMS解码算法是“有序最小和”算法的简称，它是一种对最小和算法的进一步优化。在OMS算法中，校验节点的更新不仅依赖于最小值，还考虑了其他节点的贡献。具体来说，OMS算法通过对与变量节点相关的最小值进行排序，从而选择最优的更新策略。与NMS算法相比，OMS算法能够更好地捕捉到信号的多样性，提高了误码性能。然而，OMS算法的计算复杂度较高，因此在实际应用中需要根据具体情况进行选择。

MS解码算法

MS解码算法，即最小和解码算法，是LDPC解码算法中的一种基础算法。MS算法通过计算变量节点和校验节点之间的最小值进行信息传递，从而完成解码过程。MS算法的优点是实现简单，计算复杂度较低，但其误码性能相对较差，特别是在低信噪比情况下。因此，MS算法通常用于对计算效率要求较高的场景，但在性能上有所妥协。

BP解码算法

BP解码算法，或者称为置信传播解码算法，是一种基于图的解码方法，它通过对接收到的信号进行消息传递，在校验节点和变量节点之间迭代更新，从而逐步恢复出原始的信息。BP算法通过不断地交换信息和更新节点的状态，逐渐逼近最优解。BP算法通常能够在较低的信噪比下提供优异的解码性能，但其计算复杂度较高，适用于对性能要求较高的场景。

解码过程的迭代机制

无论是NMS、OMS、MS还是BP解码算法，它们的共同特点是都采用了迭代更新的机制。在每次迭代中，校验节点和变量节点通过计算相应的消息传递值，逐步接近最终的解码结果。具体来说，变量节点根据接收到的消息更新自己的值，校验节点根据变量节点的更新值调整自己的状态。通过不断地交换信息，迭代过程不断优化解码结果，直到满足某个终止条件（如校验成功或达到最大迭代次数）。

迭代的收敛性是LDPC解码性能的一个重要因素。如果在迭代过程中，解码器能够快速收敛，得到正确的解码结果，则说明该解码算法有效且高效。而如果解码器在较长时间内无法收敛，则可能导致解码失败，严重影响系统性能。
