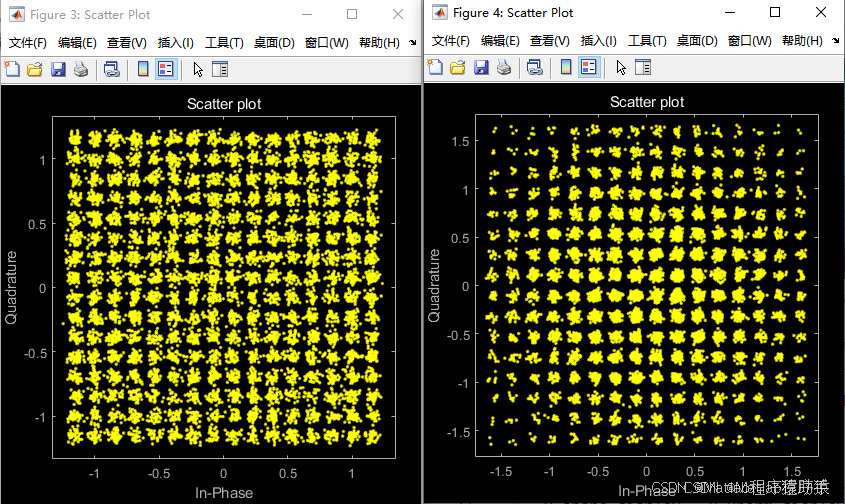

【MATLAB源码-第339期】基于MATLAB的256QAM概率整形仿真，对比整形前后的星座图以及误码率曲线。

本文链接：https://blog.csdn.net/2401_83582367/article/details/146394277

操作环境：

MATLAB 2022a

1、算法描述

64QAM概率整形系统
系统概述
64QAM（64阶正交幅度调制）是一种常用的高阶数字调制方式，它通过二维平面上的64个离散星座点来表示不同符号，每个符号能够承载6比特的信息。在传统的64QAM系统中，各个星座点的使用概率是均等的，即所有符号出现的可能性相同。这种均匀的使用方式实现简单，但其发射信号的幅度分布并不符合理想高斯分布，因此在功率利用效率和信道容量方面存在一定的缺陷。为了更好地逼近香农极限，概率整形技术应运而生。

概率整形的核心思想是有意识地调整星座符号的使用概率，使得信号的整体幅度分布更接近高斯分布。具体来说，就是通过降低高能量（幅度较大）符号的使用频率，并增加低能量符号的使用频率，从而实现平均发射功率的降低和最小欧氏距离的增大。这样，在不改变原有星座结构的情况下，通过对符号概率的非均匀分配，就可以提高系统在给定功率限制下的传输性能。这种方法不仅能够减少误码率，还能在不增加额外功率消耗的前提下获得性能提升，从而使整个通信系统的运行点更加接近理论容量上限。

与几何整形（通过改变星座点的实际位置）不同，概率整形并不改变星座点的几何布局，而仅仅调整各点的使用概率。也就是说，在实际应用中依然采用标准的64QAM星座图，但通过设置不同的概率权重，使得星座图中中心区域（低幅度）的符号出现概率更高，而边缘区域（高幅度）的符号出现概率较低。这种方式在不改变现有调制解调器硬件结构的情况下，通过增加一个概率整形模块，就能够实现显著的性能提升。

这种整形增益的理论上限可达到1.5 dB左右，意味着在相同的信息传输速率下，经过概率整形的系统可以在较低的信噪比条件下达到与均匀星座相同的传输性能。尽管在实际应用中，由于有限的块长和实际实现的约束，所获得的增益可能会有所降低，但这种方法仍然为通信系统提供了一种优化传输性能的重要手段。

应用背景
概率整形技术最早在光通信领域得到了广泛应用。现代相干光纤通信系统为了追求更高的数据速率，通常需要采用高阶调制格式如64QAM或256QAM。然而，高阶调制固有的缺陷在于其信号的峰值功率较高，容易受到信道噪声和光纤非线性效应的影响，从而限制了系统的传输性能。通过概率整形，可以在不增加光功率的情况下，提高星座的功率效率，从而在有限的信号功率条件下实现更长距离的无误码传输。

随着技术的不断发展和实验验证，概率整形技术已经逐渐从理论走向实际应用。在一些前沿的光传输实验中，利用概率整形技术的64QAM信号不仅能够达到比传统均匀64QAM更低的误码率，还能延长传输距离，提升系统整体容量。在无线通信领域，例如5G和未来的6G系统中，也开始关注如何利用概率整形来精细调整调制速率，达到更加灵活的自适应传输。通过概率整形，高阶调制系统可以在连续的信道条件下实现“非整数阶”调制，这种灵活性使得调制方案能够更加精确地匹配实际信道容量，从而实现更高的频谱效率和链路可靠性。

总体来说，概率整形技术在光通信和无线通信中都有着广泛的应用前景。它不仅能够使系统更接近香农极限，提高功率利用率，而且还为自适应调制提供了一种有效手段，特别适用于需要在有限功率条件下实现高速率传输的场景。随着分布匹配和分布解匹配技术的不断成熟，未来概率整形有望在更多领域发挥作用，为新一代高速、高效、低误码率的通信系统提供技术支持。

优势分析
采用概率整形技术的64QAM系统相比于传统均匀星座映射具有多方面的优势：

功率效率提升概率整形通过降低高能量符号的使用频率，使得整体的平均发射功率降低。在相同的数据传输速率下，这种方法可以显著减少功率消耗，获得一定的整形增益。这样，在同样的功率预算下，系统可以获得更高的信噪比裕度，或者在相同信噪比下实现更低的误码率。

误码率降低由于概率整形使得低能量符号的出现概率增加，从而增大了星座点之间的有效最小距离，系统对噪声的容忍能力得以提升。在实际应用中，这种方法可以使得经过概率整形的64QAM在相同信噪比条件下具有更低的误码率，从而提高了传输链路的可靠性。

更接近香农极限均匀星座调制在高信噪比下与香农极限之间存在较大的性能差距，而概率整形则通过优化符号的概率分布，使得系统信息传输率更接近信道容量上限。这意味着，在实际通信中，概率整形能够更充分地利用有限的功率资源，从而实现更高的频谱效率和传输速率。

速率自适应性强概率整形技术允许系统在不改变物理星座图结构的前提下，通过调整符号概率来实现“非整数阶”调制。这样一来，可以精细地控制每个符号携带的信息量，使得系统能够灵活适应不同信道条件的需求，而不必局限于预设的离散调制阶数。这种连续可调的速率适应性对于多变的无线信道条件尤为重要。

兼容现有系统概率整形的实现主要依赖于分布匹配技术，其在系统结构上可以与现有的调制解调器和信道编码方案无缝集成。实际应用中，常用的概率幅度整形（PAS）架构就是在信道编码之后增加一个分布匹配模块，再通过标准64QAM调制输出信号。这样一来，系统只需在现有设计中增加少量功能模块，就能实现显著的性能提升，降低了系统升级和实施的复杂度。

总的来说，64QAM概率整形系统能够通过优化符号概率分布，改善发射信号的功率特性和误码性能，在保持高数据速率的同时提升整体通信链路的鲁棒性。无论是在光通信的长距离传输还是在无线通信的自适应调制中，概率整形都展示了其在逼近理论极限方面的巨大潜力。

相关技术

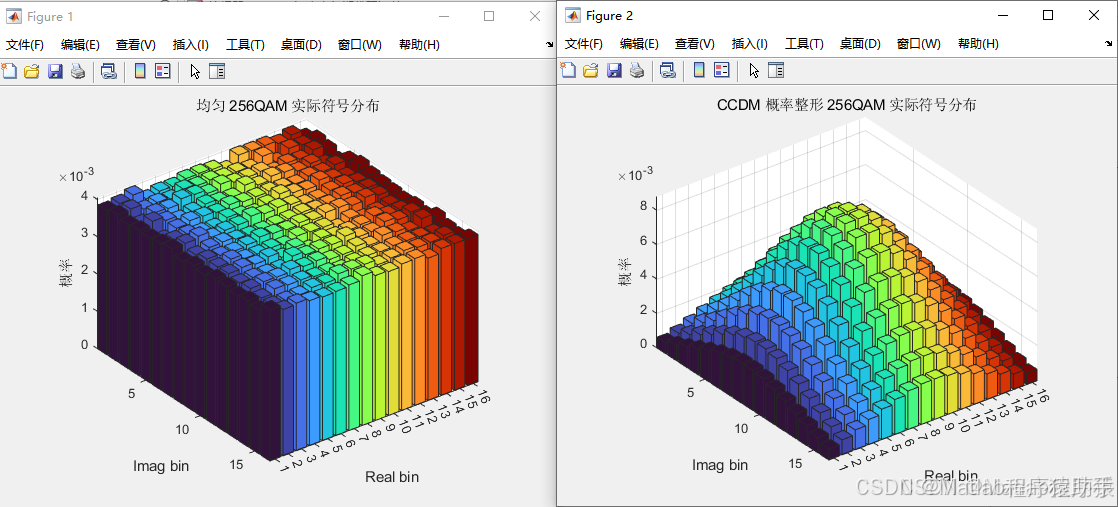

实现概率整形的关键在于如何生成满足预期概率分布的符号序列。常用的方法包括分布匹配器（Distribution Matcher, DM）技术。其中，常组合分布匹配（CCDM）是一种应用较为广泛的方法，其基本原理是在一个固定长度的符号块中，精确控制各个符号出现的次数，使整个块内的符号分布符合预设的Maxwell–Boltzmann分布。通过这种方式，可以确保在足够长的符号块内，整体符号分布接近理想状态，从而实现对信号功率的优化调整。

除了CCDM，还有其他分布匹配方法如枚举球形整形（ESS）和分级分布匹配（HiDM）。ESS通过对整个符号序列能量进行限制，选择能量处于一定范围内的序列，从而获得更优的性能；而HiDM则是将长序列分割成多个短序列分别进行匹配，再将其组合，旨在在精度和实现复杂度之间取得平衡。这些技术都为实际系统中概率整形模块的实现提供了丰富的选择，使得概率整形不仅在理论上具有优势，而且在工程实践中也能高效实现。

值得一提的是，概率幅度整形（PAS）架构将分布匹配与前向纠错编码有效结合，在保持传统BICM系统结构的同时，实现了信号分布的优化。这种架构使得系统在整体性能上进一步提升，同时兼顾了硬件实现的简单性和算法的高效性，为现代通信系统的演进提供了有力的技术支持。

实验和仿真

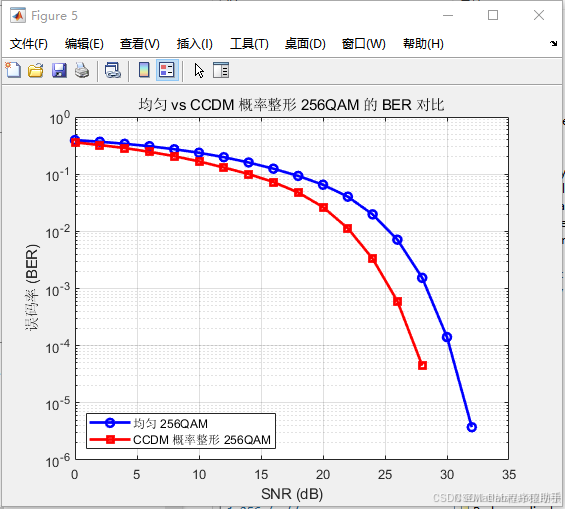

大量仿真结果和实验数据表明，64QAM概率整形系统在误码率与信噪比（BER–SNR）性能上显著优于传统均匀星座映射。通过仿真可以观察到，在相同信噪比条件下，经过概率整形后的系统误码率明显更低；或者在相同目标误码率下，整形系统所需的信噪比更低。举例来说，在一定的AWGN信道条件下，当目标误码率为10−310^{-3}10−3时，传统均匀64QAM需要的信噪比可能比经过概率整形后的64QAM高出0.5至0.8 dB左右。这样的增益不仅体现在仿真环境中，在实际系统中也能转化为更长的传输距离或更高的数据吞吐量。

实验验证方面，光通信领域的一些实际测试结果显示，在面对受限的光功率和复杂的非线性效应时，概率整形64QAM能够将误码率压低到允许范围内，从而实现更远距离的无误码传输。类似的，基于无线通信的仿真实验也表明，概率整形技术使得系统能够在自适应调制和编码条件下更精准地匹配实际信道容量，降低误码率并提升链路稳定性。

需要指出的是，概率整形带来的增益在不同信噪比区域表现有所不同。在较低信噪比的场景下，系统可能采用较强的整形效果，使得输出符号更接近低阶调制形式；在中等信噪比下，概率整形的优势最为明显，因为这时均匀星座调制与香农极限之间的差距最大；而在非常高的信噪比条件下，两者的性能可能趋于一致，但概率整形仍不会带来负面影响。综合来看，概率整形技术为现代通信系统提供了一种在有限功率条件下提升数据传输效率和链路可靠性的有效手段。

总结
64QAM概率整形系统通过调整星座符号的非均匀概率分布，使得整体信号更接近理想的高斯分布，从而在有限功率约束下提高了系统的传输性能。通过数学优化和实际的分布匹配技术，如CCDM，系统不仅能够降低误码率、提高功率效率，而且具有更强的速率自适应能力和与现有系统的良好兼容性。无论是在高速光通信还是在无线通信中，64QAM概率整形技术都展示了其在逼近香农极限、提升链路性能方面的巨大潜力，未来有望在更广泛的应用场景中发挥重要作用。
