操作环境：

MATLAB 2024a

1、算法描述

在现代数字通信系统中，卷积码作为一种经典的前向纠错技术，因其结构简单、译码效率高而被广泛应用于卫星通信、深空探测、移动通信等领域。然而，随着系统对更高数据速率、更强抗干扰能力和更高频谱效率的追求，仅靠传统的一维卷积码已难以满足新一代通信系统的需求。极化调制优化的卷积码应运而生，通过将信息不仅映射到时间和频率维度，还映射到电磁波的极化维度，极大地扩展了信号空间的自由度，从而在同等信噪比和带宽条件下获得更优的误码性能。

传统卷积码的核心在于对信息比特流进行分级编码，将当前时刻及若干过去时刻的比特映射为冗余符号，并通过维特比译码器还原出最可能的原始比特序列。这种技术本质上是在一维信号空间中增加了冗余，通过平衡编码增益和译码复杂度，实现了在噪声信道中的可靠传输。然而，由于映射后的符号点通常仅沿一条直线分布，其最小距离受限于符号间的简单跳变幅度，使得在低信噪比区域系统的误码率下降速度相对缓慢。此外，传统卷积码在频率选择性衰落、多径干扰严重的环境下依赖单一路径的信号强度，缺乏额外的维度来对冲信道衰落带来的损耗。

极化调制优化的卷积码则将传统的卷积编码与多维映射技术相结合，通过对编码后的符号对进行双极化映射，增强了系统的抗干扰能力。具体而言，系统利用电磁波的水平与垂直两个正交极化分量，将编码比特组映射为对应的极化状态，不同的数据比特组合对应不同的极化矢量。这样一来，信号不仅在时间域和频率域占据资源，还在极化域占据资源，形成一个四维或更高维的信号空间。相较于传统卷积码只能在单一维度中对噪声和衰落进行防护，极化调制方案可以在多个维度上分散信号能量，当某一极化分量因衰落而减弱时，另一极化分量则依然保持较高的信噪比，从而显著提升系统在复杂信道条件下的稳定性和可靠性。

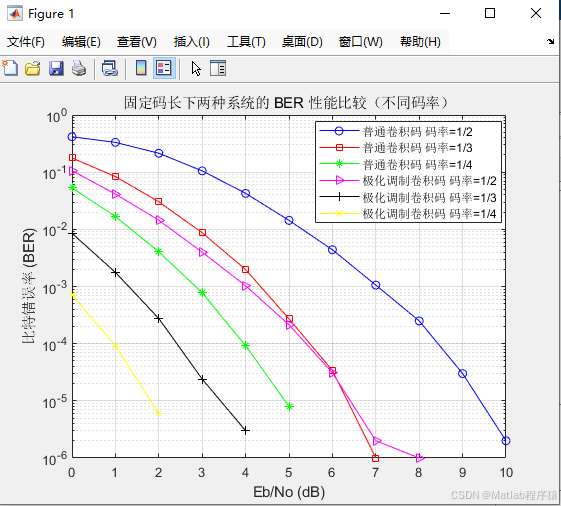

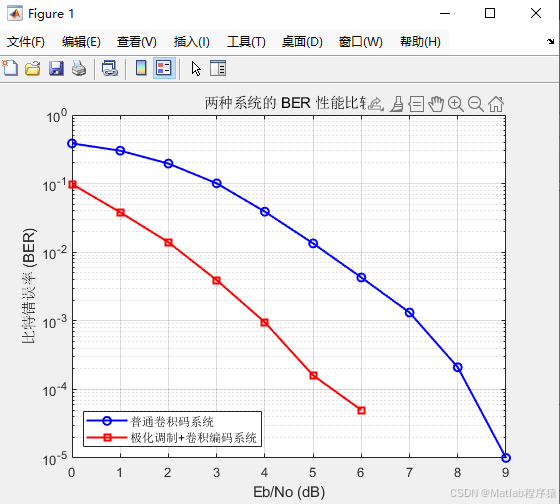

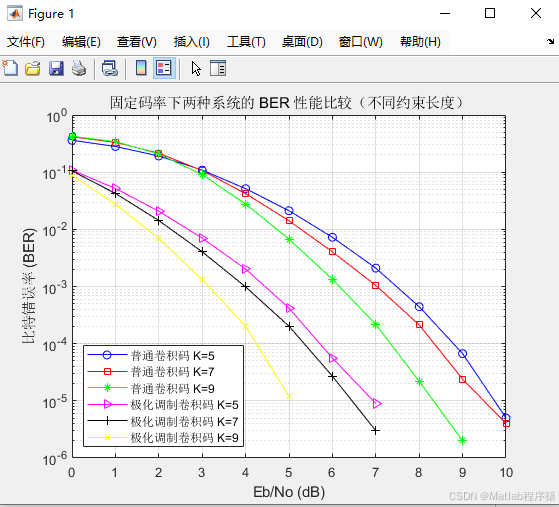

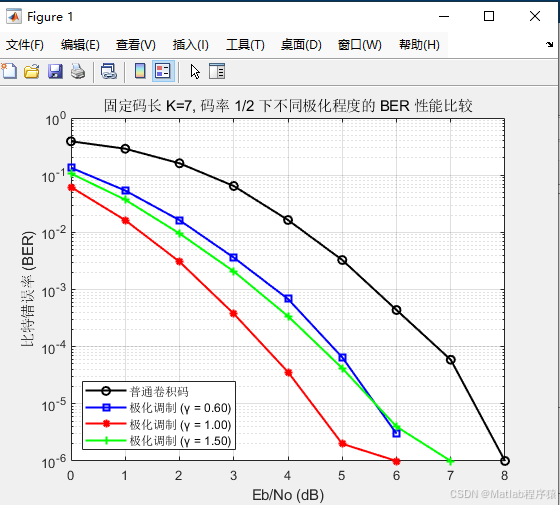

在性能比对方面，极化调制优化的卷积码能够在相同的功率和带宽条件下取得明显的编码增益。由于映射后的极化符号点分布在二维极化平面上，其最小欧氏距离大于传统一维符号点的间距，使得在相同的噪声强度下，符号判决错误率更低，进而带来更低的比特误码率。此外，多极化分量提供了类似多天线分集的效果，通过接收端对不同极化分量信号的联合译码，可以进一步降低误码率。相对于传统卷积码仅能依靠时间或频率分集，极化调制方案为系统增加了“极化分集”这一新的分集方式，增强了系统对小幅度快速衰落、天线指向误差等因素的鲁棒性。

在实现复杂度方面，极化调制优化的卷积码虽然在发送端需要额外的极化调制器件，但在接收端的译码流程与传统卷积码并无根本区别，仍可利用成熟的维特比算法进行软判决译码。唯一的区别在于软判决的输入不再是单一实数信号，而是两个正交分量的联合测量值，需要对两路采样信号进行联合处理，但这部分计算量相对较小，不会显著增加译码器的总体计算复杂度。得益于现代数字信号处理器和现场可编程门阵列的强大运算能力，极化调制方案在硬件实现上同样可行且具备良好的实时性。

在应用场景方面，极化调制优化的卷积码具有天然的优势。首先，在自由空间光通信或毫米波通信中，极化状态可以在发射端和接收端之间稳定地传输，利用两个极化分量实现双路信号传输，而不会带来额外带宽占用，极大提升了系统的频谱效率。其次，在卫星通信和深空探测中，信号衰减严重且通信功率受限，极化调制方案能够在有限功率下提供更可靠的信号传输，降低数据丢包率，同时兼容现有的卷积码译码器，使得系统升级更加便捷。再者，在移动通信领域，随着5G和未来6G技术的发展，多天线大规模阵列被广泛应用于增强覆盖和容量，而多极化技术与多天线技术相辅相成，可以在同一天线单元上实现双极化传输，进一步提升链路可靠性和数据吞吐量。

此外，极化调制优化的卷积码还特别适合抗干扰性要求较高的工业无线、无人机通信以及海洋通信等场景。在工业现场或海上平台，电磁环境复杂，传统单极化传输容易受到金属结构和地形遮挡造成的极化失配和衰落，而双极化方案则能够利用两种极化状态实现信号冗余，通过接收端对不同极化分量的加权最大比合并技术恢复出更清晰的信号。这种基于极化分集的抗干扰能力，使得系统在复杂环境下依然能够保持稳定的通信质量。

不仅如此，极化调制优化的卷积码还为未来的可扩展多维调制技术奠定了基础。在更高阶的信号空间中，可以将极化与相位、幅度等多种维度联合使用，形成更高阶的多维星座，实现更高的频谱效率和更强的抗干扰能力。通过对卷积编码进行极化映射，系统本质上将编码冗余与多维调制相结合，既保留了卷积码强大的纠错性能，又利用多维信号空间的几何增益，为下一代超高速、超可靠通信系统提供了可行路径。

综上所述，极化调制优化的卷积码相较于传统卷积码在信号空间利用、抗衰落能力、误码性能以及频谱效率等方面都具有显著优势。它既能够兼容已有的编码和译码架构，又利用极化维度为系统带来额外的分集增益，使得通信系统在各种复杂、苛刻的环境中都能实现更可靠、更高效的数据传输。因此，在未来的卫星通信、自适应天线、大规模天线阵列、工业无线以及自由空间光通信等领域，极化调制优化的卷积码必将扮演更加重要的角色，为满足日益增长的可靠性和数据速率需求提供有力支撑。
