1、算法描述

摘要：
本文围绕单载波频域均衡（SC-FDE）技术，构建了一套端到端的 QPSK 通信仿真系统。系统在发送端引入互补 Golay 序列与循环前缀，通过 Rayleigh 多径衰落模型和加性高斯白噪声对信号进行污染，同时叠加相位噪声模型模拟振荡器漂移。在接收端首先基于 Golay 序列完成信道时域冲激响应估计，然后运用循环前缀相关提取相位误差并进行补偿，可选地通过 LMS 自适应算法做多次迭代校正，最后采用 FFT/IFFT 实现最小均方误差准则的频域均衡。系统以星座图和误码率曲线为仿真输出指标，验证各项技术对恢复性能的提升效果。

引言：
随着无线通信系统向高速、多径环境下可靠传输演进，传统的单载波调制在多径衰落信道中易产生符号间干扰。频域均衡技术通过将时域信号块整体变换到频域，用低复杂度的点对点方式对抗多径失真，从而兼具单载波连续发送的低峰均功率优势和多载波均衡的灵活性。本研究在 QPSK 调制框架下，将 Golay 序列、循环前缀、相位噪声补偿、LMS 自适应校正与频域 MMSE 均衡集成，以检验 SC-FDE 在典型多径与噪声环境中的性能。

系统模型：
仿真系统由发送端、信道模型、接收端三部分组成。发送端将比特流映射为 QPSK 星座符号，拼接互补 Golay 序列和循环前缀后送入信道。信道部分采用 Rayleigh 衰落对象精确模拟多径路径延时和平均增益，并以指定信噪比加入白噪声，同时模拟振荡器引入的相位噪声。接收端按预设帧长分离信号，先利用 Golay 序列时域自相关估计信道冲激响应，再在循环前缀处测量相位误差并进行插值补偿，可选地对剩余误差以 LMS 迭代方式修正。最后将信号整体 FFT 到频域，基于 MMSE 原理逐频点均衡后 IFFT 回时域，剔除前缀并解调还原比特序列。

关键技术概述

QPSK 调制
系统采用 QPSK 调制，一次映射两个比特至复数平面上四个相位点，既保持了相对较低的谱效率，也保证了星座点的相位间距，为后端均衡与相位补偿提供了可辨别的相位结构。QPSK 的映射函数为硬判决，接收时仅需基于实部和虚部的符号而非幅度大小进行比特判定，简化了复杂信道下的判决门限。

互补 Golay 序列信道估计
为了在多径环境中准确提取信道时域响应，发送端在每帧数据前拼接了一对互补 Golay 序列。此序列在自相关结果中呈现唯一的峰值而无旁瓣干扰，使接收端通过自相关运算即可量化各径延迟与幅度，无需借助昂贵的训练序列或多次导频。基于这一特性，系统在接收端对同位置的接收样本与本地 Golay 模板做互相关，然后截取峰值附近的那段时域响应，得到多径通道的冲激响应。这一步既保证了估计精度，也为后续频域均衡准备了准确的信道谱信息。

循环前缀与多径隔离
发送端在每个数据块前附加长度等于最大多径时延的循环前缀，使多径引起的线性卷积在接收端退除循环前缀后转化为等长的循环卷积。该结构为后续基于 FFT 的均衡奠定了基础，并防止时域卷积引起的符号错对齐。循环前缀不仅在频域均衡中常见，也在本系统的相位噪声测量中发挥作用，作为相位误差的参考模板，保证相位补偿的精度。

多径 Rayleigh 衰落与 AWGN 噪声
仿真信道通过 MATLAB 通信工具箱的 Rayleigh 衰落模型实现，该模型精确描述无线信道中每条路径的延迟和平均功率，并支持最大多普勒频移以体现运动环境下的时变效应。信号在多径通道中传播后叠加各径衰落与相位偏移，随后系统按设定信噪比加入加性高斯白噪声，用以评估均衡算法在典型噪声干扰下的鲁棒性。

相位噪声模型与补偿
真实通信系统的本振与振荡器会带来随机相位抖动，使得 QPSK 星座整体呈现旋转现象，若不进行补偿将导致判决失误。系统中内置相位噪声模型，通过滤波与积分模拟有色噪声与底噪，并在接收端基于循环前缀相关输出计算各符号块的平均相位偏移。借助线性插值或窗内插值方法，将测得的相位误差分布到整个符号块中，从而消除整体相位漂移，为后续均衡与判决恢复正确的相位结构。

LMS 自适应迭代补偿
在相位噪声极端严重或信道快速变化场景下，单次相位补偿可能仍留有残余误差。系统提供基于最小均方差准则的 LMS 自适应补偿算法，可选地在相位补偿后启动多次迭代，通过观测已知参考符号与接收样本的偏差动态更新补偿滤波器系数。该模块有效抑制时域中的残余相位与幅度畸变，为频域均衡提供更干净的输入。

单载波频域均衡（SC-FDE）
与 OFDM 系统多子载波并行传输不同，SC-FDE 在单载波框架下借助循环前缀与 FFT 技术实现频域去卷积。接收端将带前缀的整帧信号进行快速傅里叶变换，转入频域后利用先前估计的信道频谱和系统信噪比，通过最小均方误差准则为每个频率点设计均衡器系数，并对频域信号逐点校正。均衡完成后再执行逆变换回到时域，去除循环前缀即可得到多径干扰与噪声畸变最小的符号序列。SC-FDE 保留了单载波系统的低峰均功率优势，同时借助频域均衡避免了复杂的时域多抽头滤波运算，实现了高效的通道补偿。

实验分析与性能评价

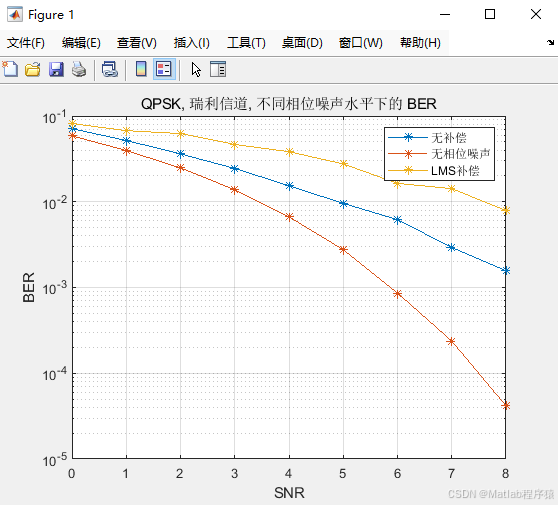

系统以星座图和误码率作为性能指标，分别记录发射端理想星座、接收端未补偿星座、相位补偿后星座和均衡后星座。实验结果表明，未经任何处理的接收星座呈现严重旋转和散射；相位补偿后能恢复整体星座方向但仍有散点；经过频域均衡后星座点紧密聚集于理想位置，且误码率显著下降。加入 LMS 迭代补偿后，对于极端相位噪声情况下的星座恢复效果更佳。

结论：
本文构建的单载波频域均衡系统通过有机融合 QPSK 调制、互补 Golay 序列信道估计、循环前缀、多径衰落与噪声仿真、相位噪声补偿、LMS 自适应算法及 FFT/IFFT-Based MMSE 均衡等核心技术，验证了 SC-FDE 在复杂无线信道中的应用价值。
