项目设计要求
1）各项水质数据的采集、处理及显示：采用所需要传感器对当前水质质量进行实时检测，如ph传感器、浊度传感器、温度传感器，TDS传感器等，并把模拟量转化为数字量，交给单片机系统处理，计算出当前的相对数据，并在显示模块上显示出来。
2）超限报警：可以通过键盘手动设置各个所需检测数值的期望值，通过对采集到的数据进行处理和分析，可以得出水质的关键指标值，并对其进行评估。如果水质指标超出设定范围，系统会立即发出警报，提醒管理人员采取相应措施。同时，系统需要将监测数据通过无线传输模块上传到阿里云平台，以便实现远程监控和水质数据的共享。另外需要通过android创建一个手机app进行同步监测和控制。
项目提供资料
1、原理图源文件（嘉立创标准版，可导为专业版）
2、PCB源文件（嘉立创标准版，可导为专业版）
3、代码（有注释，规范设计，详情可看我其他单模块设计实例，keil5 MDK）
4、售后（分单资料售卖或售后指导设计两种，不同的价格，优质的服务提供给想设计出来这款作品的朋友们）
main.c代码
/************************************************************
DS18B20温度传感器:PA11
浊度传感器:PA0
水质传感器:PA1
TDS传感器:PA7
OLED屏幕:SCL:PA5,SDA:PA6
ESP01S引脚:ESP_TXD:PA3,ESP_RXD:PA2,ESP_RST:PA4
蜂鸣器控制位:PB0
按键控制位:CHANGE:PB15,SET:PB14,ADD:PB13,REDUCE:PB12
************************************************************/
int main(void)
{
Delay_Init(); //延时功能初始化
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
Usart1_Init(9600); //串口1功能初始化，波特率9600
Usart2_Init(115200); //串口2功能初始化，波特率115200
Init_adc(); //初始化ADC接口
KEY_Init(); //按键扫描初始化
BEEP_Init(); //蜂鸣器初始化
OLED_Init(); //初始化OLED
OLED_Clear(); //OLED清零
canshu_view(); //启动界面
while(DS18B20_Init()) //DS18B20初始化
{
delay_ms(200);
}
WiFi_ResetIO_Init(); //初始化WiFi的复位IO
MQTT_Buff_Init(); //初始化接收,发送,命令数据的 缓冲区 以及各状态参数
AliIoT_Parameter_Init(); //初始化连接阿里云IoT平台MQTT服务器的参数
TIM3_Int_Init(999,71); //1ms定时，执行特定指令程序
TIM4_Init(300,7200); //TIM4初始化，定时时间 300*7200*1000/72000000 = 30ms
while(1)
{
if(Connect_flag==1){
if(MQTT_TxDataOutPtr != MQTT_TxDataInPtr){ //if成立的话，说明发送缓冲区有数据了
if((MQTT_TxDataOutPtr[1]==0x10)||((MQTT_TxDataOutPtr[1]==0x82)&&(ConnectPack_flag==1))||(SubcribePack_flag==1)){
u1_printf("发送数据:0x%x\r\n",MQTT_TxDataOutPtr[1]); //串口提示信息
MQTT_TxData(MQTT_TxDataOutPtr); //发送数据
MQTT_TxDataOutPtr += BUFF_UNIT; //指针下移
if(MQTT_TxDataOutPtr==MQTT_TxDataEndPtr) //如果指针到缓冲区尾部了
MQTT_TxDataOutPtr = MQTT_TxDataBuf[0]; //指针归位到缓冲区开头
}
}//处理发送缓冲区数据的else if分支结尾
if(MQTT_RxDataOutPtr != MQTT_RxDataInPtr){ //if成立的话，说明接收缓冲区有数据了
u1_printf("接收到数据:");
if((MQTT_RxDataOutPtr[0]==4)&&(MQTT_RxDataOutPtr[1]==0x20)){
switch(MQTT_RxDataOutPtr[4]){
case 0x00 : u1_printf("CONNECT报文成功\r\n"); //串口输出信息
ConnectPack_flag = 1; //CONNECT报文成功，订阅报文可发
break; //跳出分支case 0x00
case 0x01 : u1_printf("连接已拒绝，不支持的协议版本，准备重启\r\n"); //串口输出信息
Connect_flag = 0; //Connect_flag置零，重启连接
break; //跳出分支case 0x01
case 0x02 : u1_printf("连接已拒绝，不合格的客户端标识符，准备重启\r\n"); //串口输出信息
Connect_flag = 0; //Connect_flag置零，重启连接
break; //跳出分支case 0x02
case 0x03 : u1_printf("连接已拒绝，服务端不可用，准备重启\r\n"); //串口输出信息
Connect_flag = 0; //Connect_flag置零，重启连接
break; //跳出分支case 0x03
case 0x04 : u1_printf("连接已拒绝，无效的用户名或密码，准备重启\r\n"); //串口输出信息
Connect_flag = 0; //Connect_flag置零，重启连接
break; //跳出分支case 0x04
case 0x05 : u1_printf("连接已拒绝，未授权，准备重启\r\n"); //串口输出信息
Connect_flag = 0; //Connect_flag置零，重启连接
break; //跳出分支case 0x05
default : u1_printf("连接已拒绝，未知状态，准备重启\r\n"); //串口输出信息
Connect_flag = 0; //Connect_flag置零，重启连接
break; //跳出分支case default
}
}
else if((MQTT_RxDataOutPtr[0]==5)&&(MQTT_RxDataOutPtr[1]==0x90)){
switch(MQTT_RxDataOutPtr[5]){
case 0x00 :
case 0x01 : u1_printf("订阅成功\r\n"); //串口输出信息
SubcribePack_flag = 1; //SubcribePack_flag置1，表示订阅报文成功，其他报文可发送
Ping_flag = 0; //Ping_flag清零
ping_count=0;
low_speed_status=1;
high_speed_status=0;
break; //跳出分支
default : u1_printf("订阅失败，准备重启\r\n"); //串口输出信息
Connect_flag = 0; //Connect_flag置零，重启连接
break; //跳出分支
}
}
else if((MQTT_RxDataOutPtr[0]==2)&&(MQTT_RxDataOutPtr[1]==0xD0)){
u1_printf("PING报文回复\r\n"); //串口输出信息
if(Ping_flag==1){ //如果Ping_flag=1，表示第一次发送
Ping_flag = 0; //要清除Ping_flag标志
}else if(Ping_flag>1){ //如果Ping_flag>1，表示是多次发送了，而且是2s间隔的快速发送
Ping_flag = 0; //要清除Ping_flag标志
ping_count=0;
low_speed_status=1;
high_speed_status=0;
}
}
else if((MQTT_RxDataOutPtr[1]==0x30)){
u1_printf("服务器等级0推送\r\n"); //串口输出信息
MQTT_DealPushdata_Qs0(MQTT_RxDataOutPtr); //处理等级0推送数据
}
MQTT_RxDataOutPtr += BUFF_UNIT; //指针下移
if(MQTT_RxDataOutPtr==MQTT_RxDataEndPtr) //如果指针到缓冲区尾部了
MQTT_RxDataOutPtr = MQTT_RxDataBuf[0]; //指针归位到缓冲区开头
}
/*-------------------------------------------------------------*/
/* 处理命令缓冲区数据 */
/*-------------------------------------------------------------*/
if(MQTT_CMDOutPtr != MQTT_CMDInPtr)
{ //if成立的话，说明命令缓冲区有数据了
u1_printf("命令:%s\r\n",&MQTT_CMDOutPtr[1]); //串口输出信息
MQTT_CMDOutPtr += BUFF_UNIT; //指针下移
if(MQTT_CMDOutPtr==MQTT_CMDEndPtr) //如果指针到缓冲区尾部了
MQTT_CMDOutPtr = MQTT_CMDBuf[0]; //指针归位到缓冲区开头
}//处理命令缓冲区数据的else if分支结尾
}//Connect_flag=1的if分支的结尾
else{
u1_printf("需要连接服务器\r\n"); //串口输出信息
TIM4_ENABLE_status=0;
ping_count=0;
low_speed_status=0;
high_speed_status=0;
WiFi_RxCounter=0; //WiFi接收数据量变量清零
memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE); //清空WiFi接收缓冲区
if(WiFi_Connect_IoTServer()==0){ //如果WiFi连接云服务器函数返回0，表示正确，进入if
u1_printf("建立TCP连接成功\r\n"); //串口输出信息
Connect_flag = 1; //Connect_flag置1，表示连接成功
WiFi_RxCounter=0; //WiFi接收数据量变量清零
memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE); //清空WiFi接收缓冲区
MQTT_Buff_ReInit(); //重新初始化发送缓冲区
TIM2_ENABLE_30S();
}
}
}
}

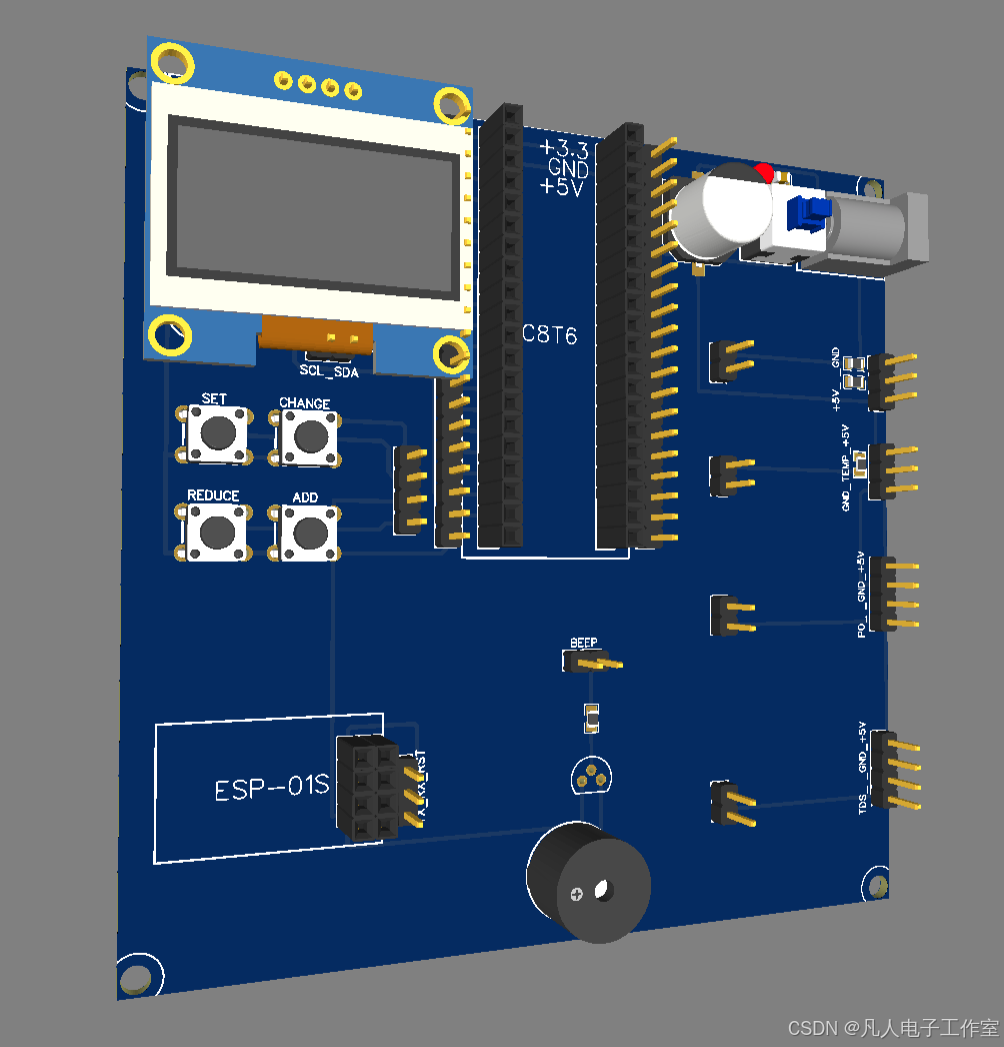

项目3D图
