【毕设】举例 STM32土壤监测（温度湿度PH值）控制系统

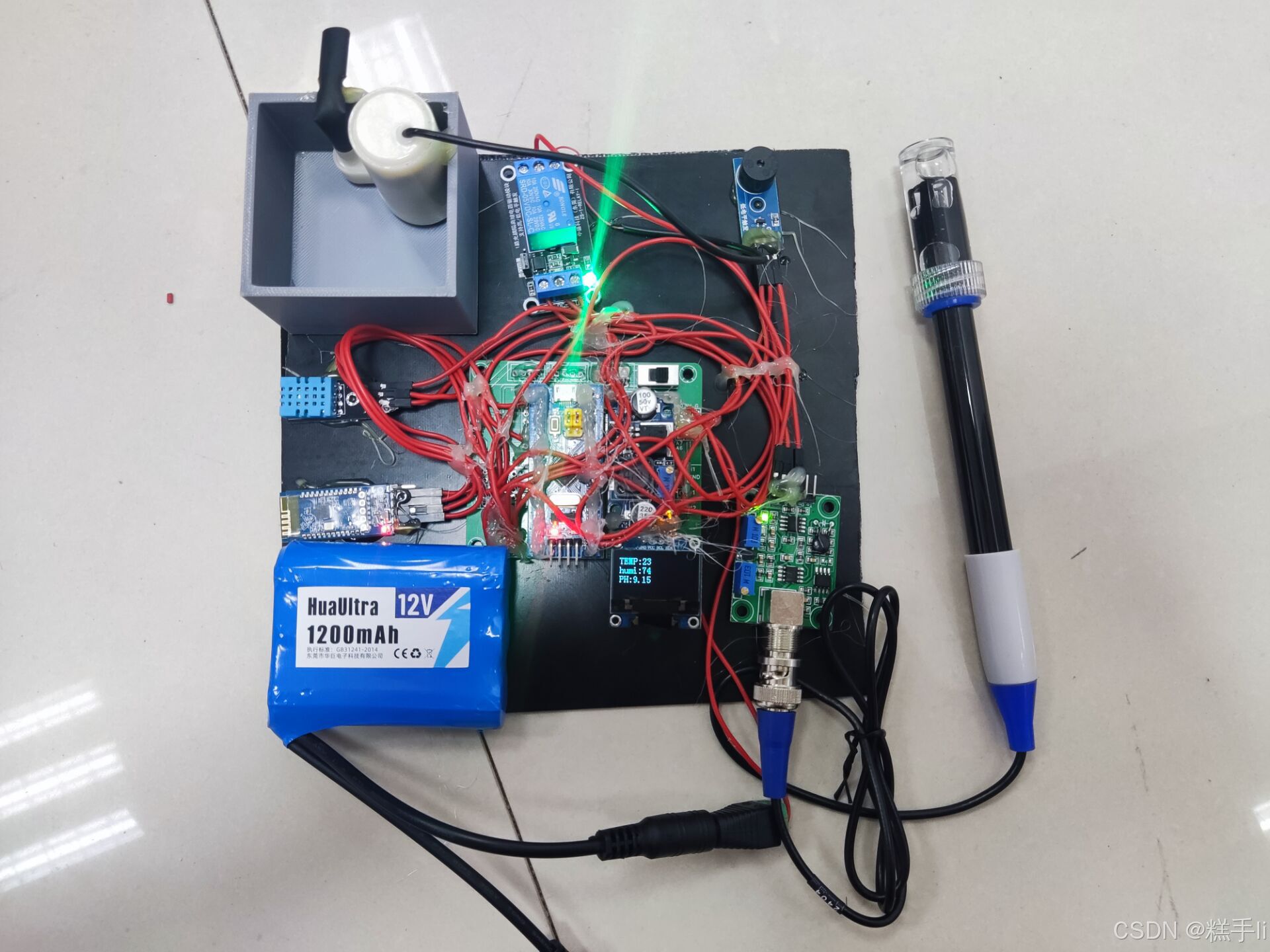

样图：

任务：

前段时间接手了一个项目，需求很简单，熟练的话可以在1小时内完成，要求：检测环境温度，土壤湿度，当前环境PH值，当PH<6或者PH>8时蜂鸣器报警，当土壤湿度小于某一值时开启水泵浇水，将所有数据在OLED上显示，并发送手机端，使手机端可以实时监测数据。话不多说，开始解析

首先确定硬件

按照任务要求：

1. 需要检测环境温度--DHT11（温湿度传感器，IIIC通讯）
2. 需要检测土壤湿度--土壤湿度传感器（ADC检测）（必须放土壤，否则检测不了）
3. 需要检测当前环境PH值--PH4502C（ADC检测）
4. 需要蜂鸣器报警--有源蜂鸣器
5. 需要开启水泵浇水--继电器+水泵（引脚驱动能力有限）
6. 需要数据在OLED上显示--OLED（4针脚IIC）
7. 需要数据发送手机端--蓝牙HC-05（串口通讯）+手机端APP（蓝牙测试助手）

利用STM32F103C8T6作为主控，PCB电路板连接电路

代码思路：

首先初始化各个硬件、PWM（继电器用PWM驱动）

获取各个模块数据值

利用PH值变量判断蜂鸣器是
