基于navicat的小型商店数据库设计

一、需求分析及系统功能

需求分析

  介绍一个小型的商店管理系统,管理员可以使用该系统,查看店铺销售情况,地理位置,销售的商品种类以及员工管理等。

  • 功能需求:完成对商店,职工,商品销售的基本管理。
  • 数据需求:实现数据存储,数据传输等。
  • 性能需求:处理并发事件的能力。

二.系统功能

  通过对于简易商店管理系统的分析与总结,已将该系统分成三个部分,主要为商店管理,职工信息管理以及商品信息管理。系统的功能结构如下图所示:


 三、概念设计

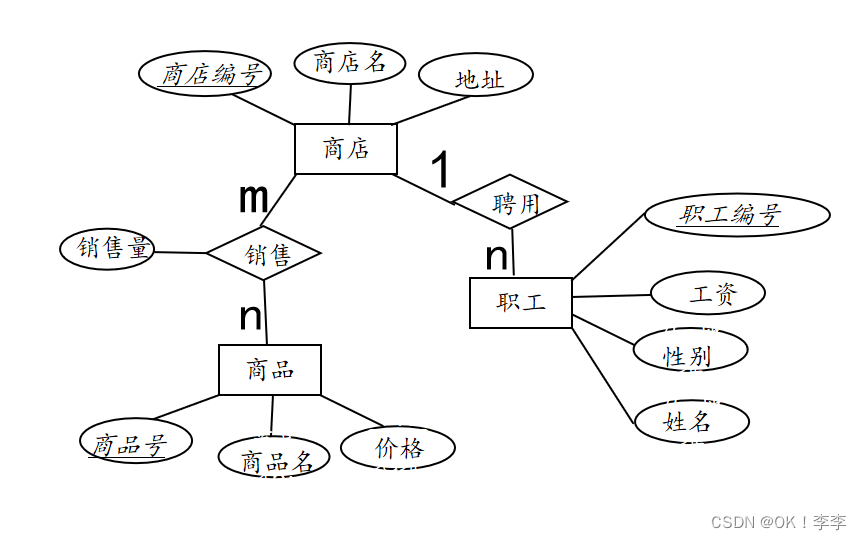

1. 画出完整E-R图,注明属性和联系类型


 将E-R模型转成关系模式,并标出主码(主码属性加_)

商店:(商店编号,商店名,地址)

职工:(职工编号,姓名,性别,工资,商店编号

商品(商品号,商品名,价格)

销售(商店编号商品号,销售量)

四、逻辑结构与物理结构设计

1.设计表

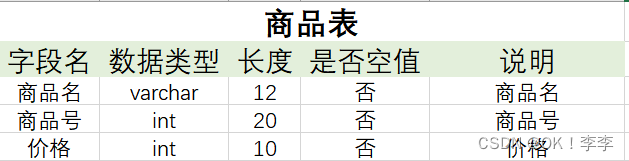

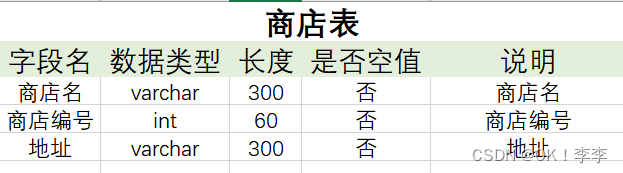

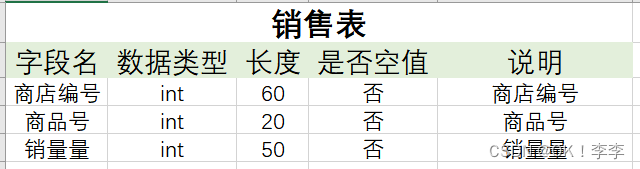

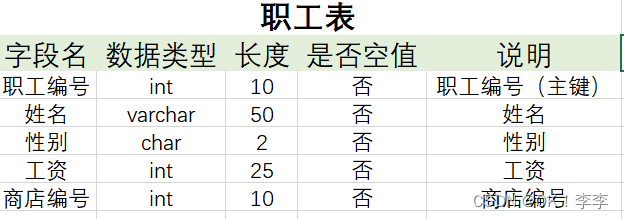

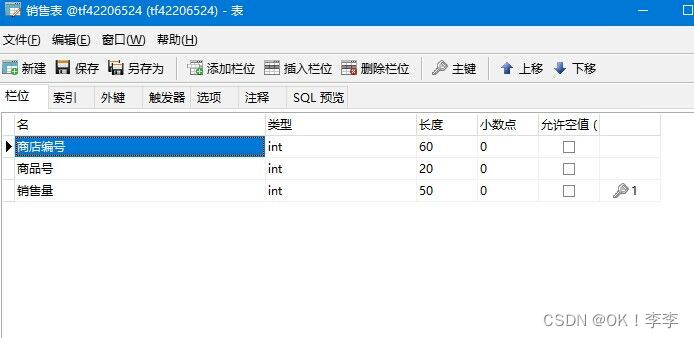

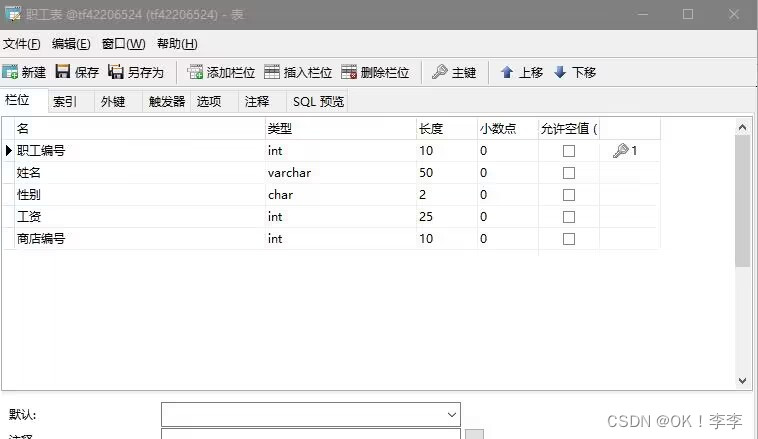

(1)表的结构设计要求:将概念设计阶段的3个关系模式,进行相应的表的结构设计。

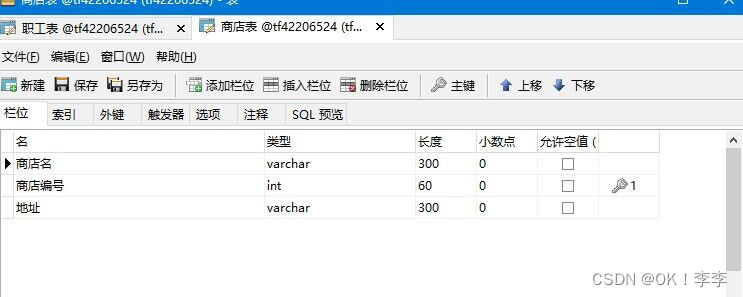

 (2)表的结构的实现要求:使用SQL语句或Navicat图形化工具,在MySQL中创建相应的表。





 五、应用

1.表数据的操作

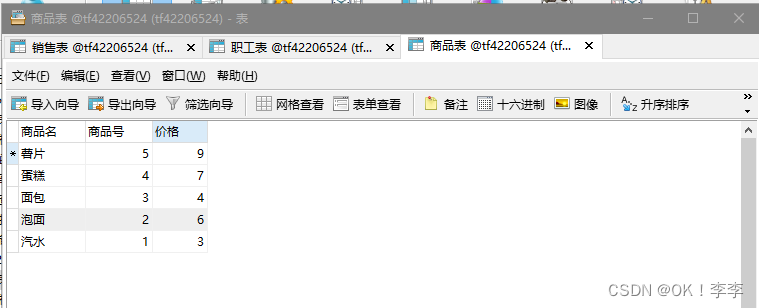

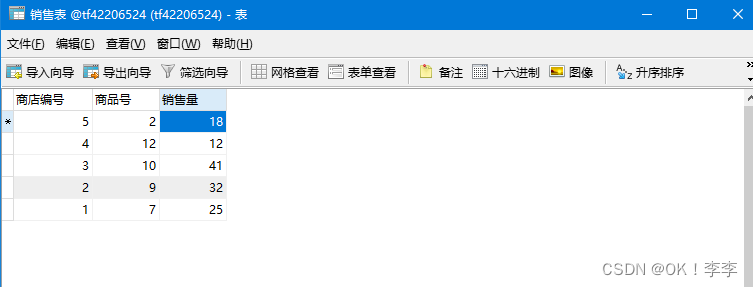

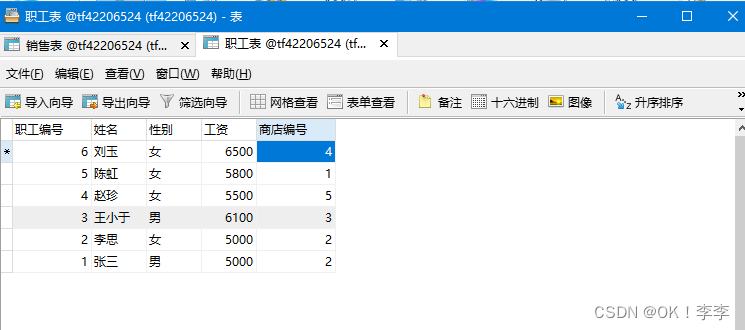

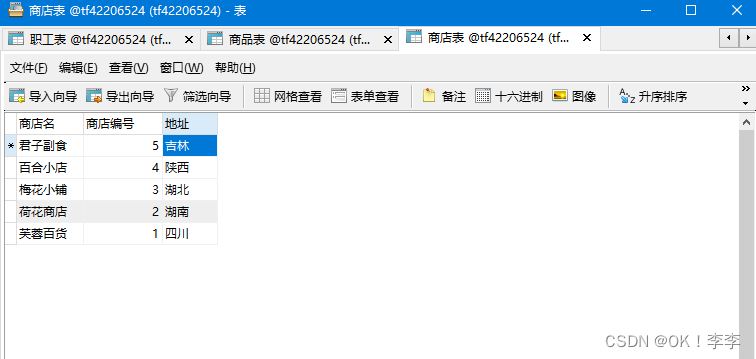

要求:使用SQL语句或Navicat图形化工具,在建立的表中录入适量数据,每张表不少于5条记录。





 2.记录的查询

(1)单表查询

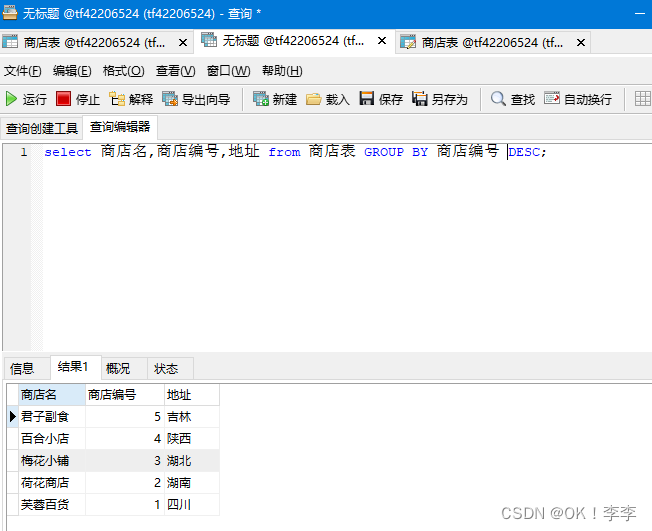

  要求:给出检索要求,完成单表查询,要求包含分组和排序的应用描述参考:检索每个商店,按照商店编号降序排列。


 (2)多表查询

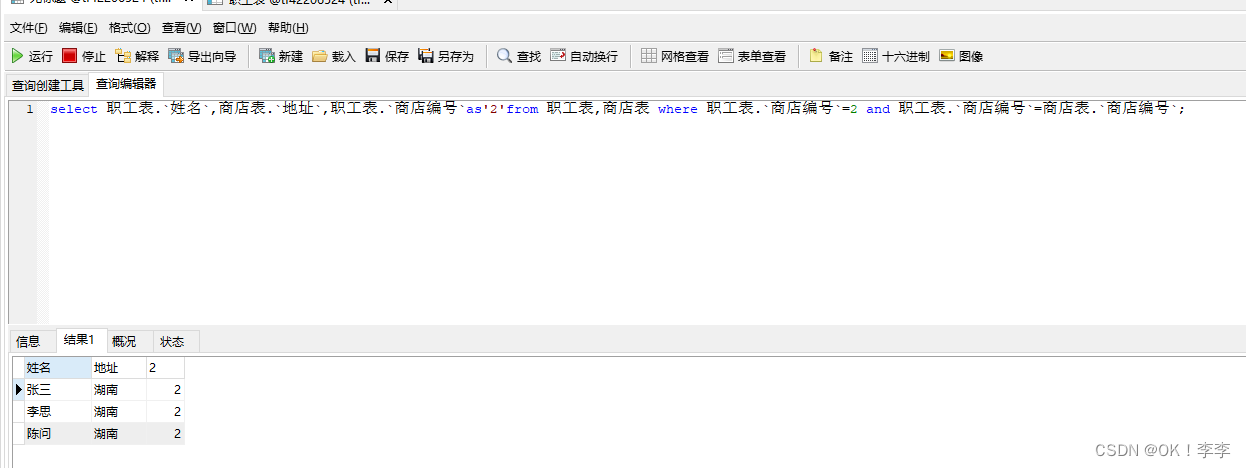

要求:给出检索要求,完成多表查询,查询商店编号为2的职工人员的地址

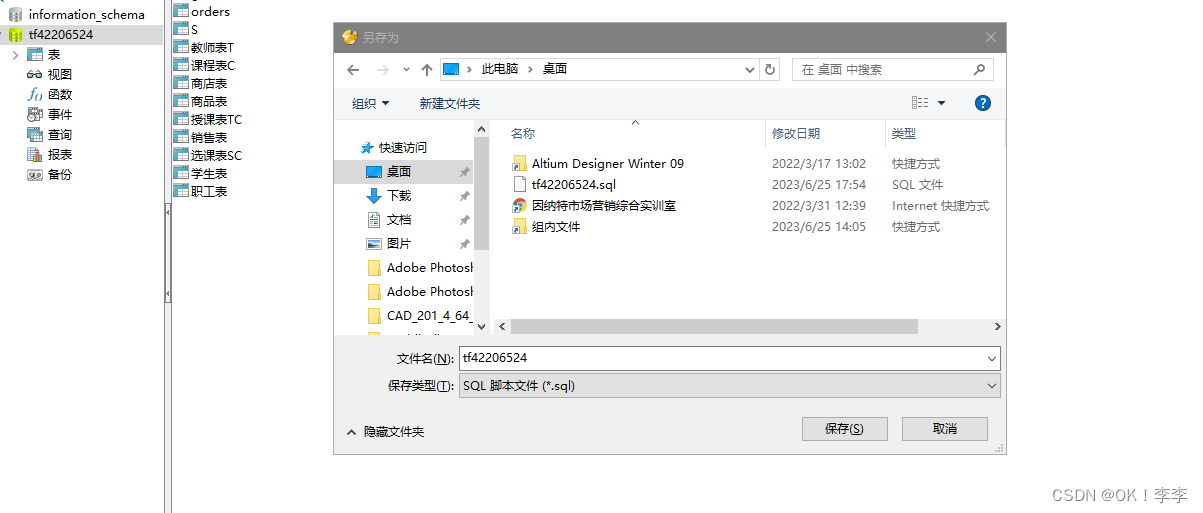

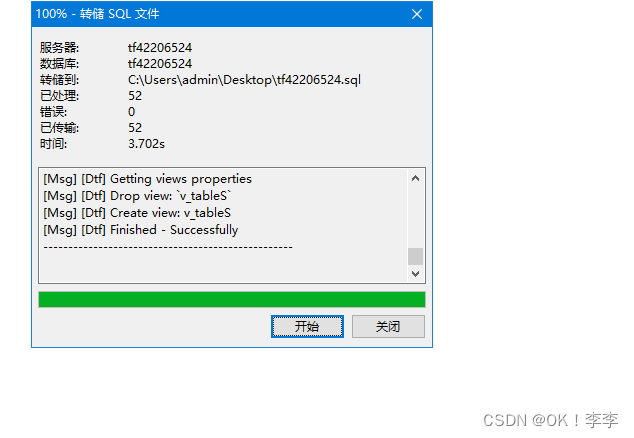

( 3)数据库的备份



 (以上为我设计的第一个数据库系统。现在想来很多数据库原理当时并没有搞清楚,只是在大一临近期末的时候跌跌撞撞做出了一份作业。但于我而言很有纪念意义。所以整理出来了)
