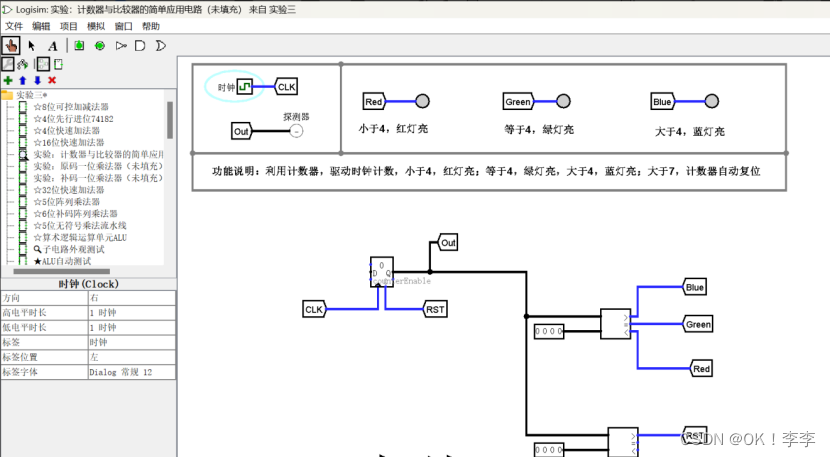

要求:在给出的logisim文件中按要求进行电路填充,完成后驱动时钟(ctrl+T)进行功能测试。

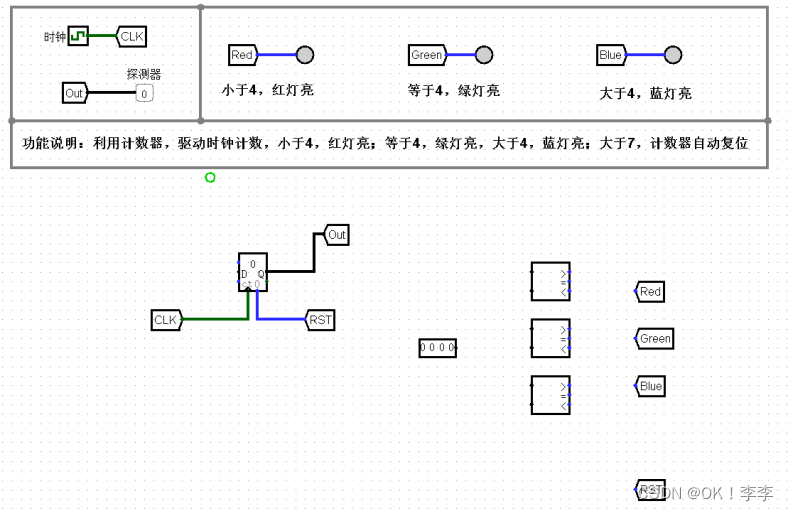

电路填充如下图所示:

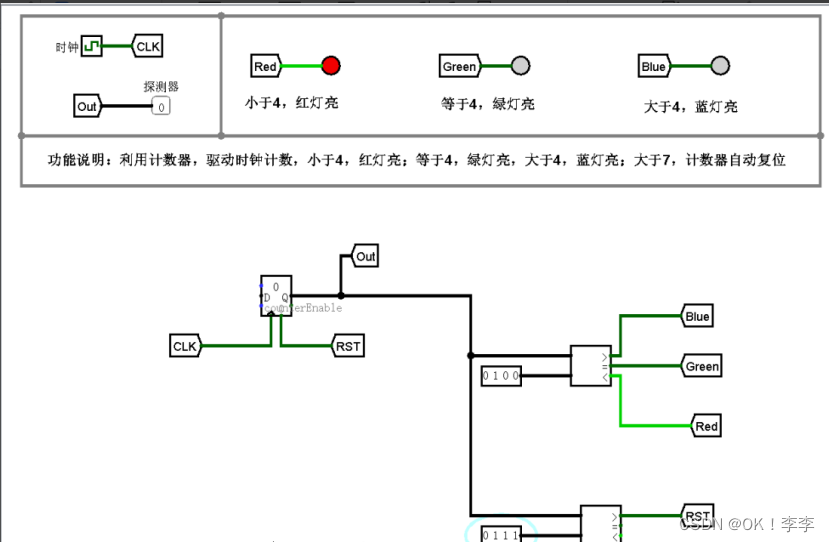

测试1.小于4,红灯亮:

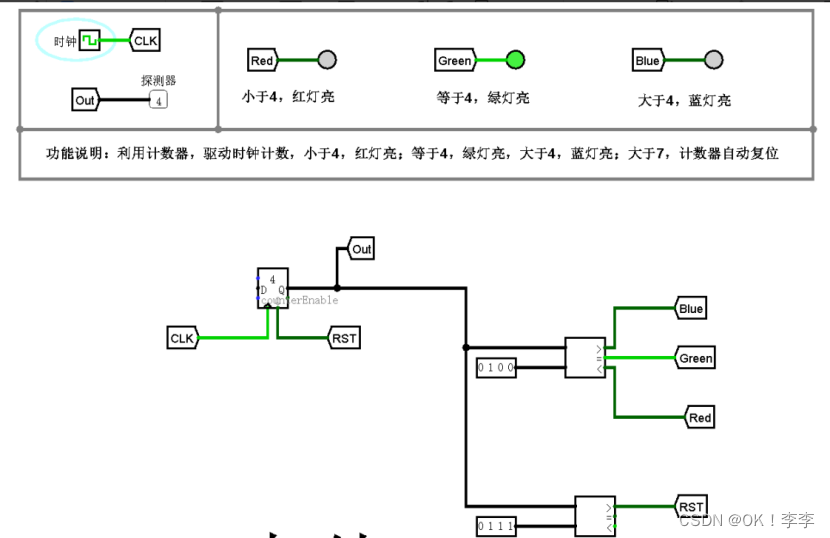

测试2.等于4,绿灯亮:
测试3.大于4,蓝灯亮
在计数器与比较器的电路实验中,计数器它包含了加载(Load)、数据(Data)、计数(Count)和输出等引脚,计数器的输出,代表了计数器的当前值,连接到比较器的输入端,比较器会根据计数器的当前值来做出比较。
在比较器的另一侧输入,根据题目要求需要设置想要比较的值。例如,在该实验中,想要当计数器值等于,大于,小于4(二进制0100)时,那么我们需要将比较器的这些输入引脚设置为0100。
