51篇：IO

• 单片机能做什么事情： IO口供电，串口数据传输等
• 肉眼可见的引脚是什么：方便人类对单片机IO口，串口接东西
• 单片机CPU怎么找到IO口：通过寻址，说白了有一些地址数据，头文件帮你做很多了
• 怎么编程找到IO口呢：sfr“指令”: 用来直接描述硬件地址，小白先理解成“一组IO口”的起始地址中数据 sfr P0 = 0x80; P0 = 0;
• 怎么找到IO口的具体一个引脚呢： sbit“指令”：对应可位寻址空间的一个位，小白先理解成“一个IO口/针脚”的地址中数据 sbit led2 = P3^6

记住：原理图中标号一样代表是同一根“电线”

1.为什么灯会亮

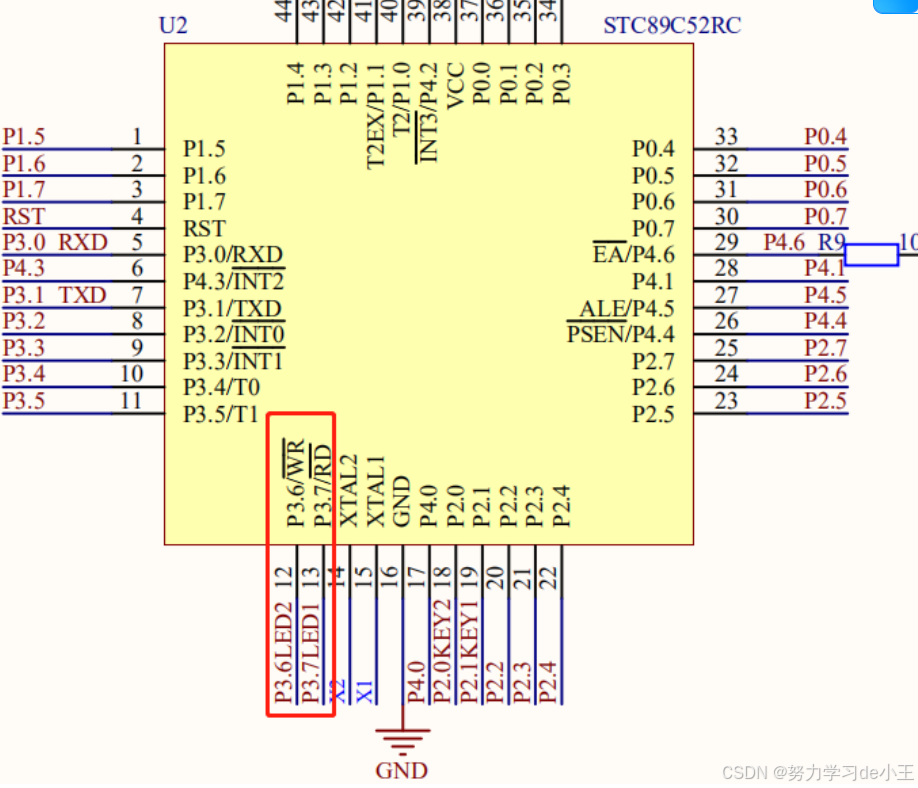

简单的串联电路，D4,D5,D6板子上有标记，D5一端通过电阻接5v，另外一端接着"LED1标志的线"，我 们发现在89C52RC的电路图中也有LED1的标志，是在P3的IO口组中，在P3.7引脚，所以编程让P3.7出 低电平（0）就让D5灯完成一个串联电路，所以亮

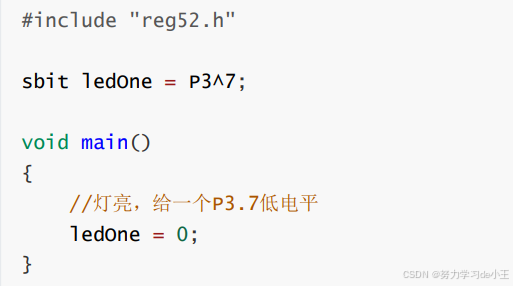

也就是说，给LED1对应标号的P3^7一个低电平，就能点亮灯

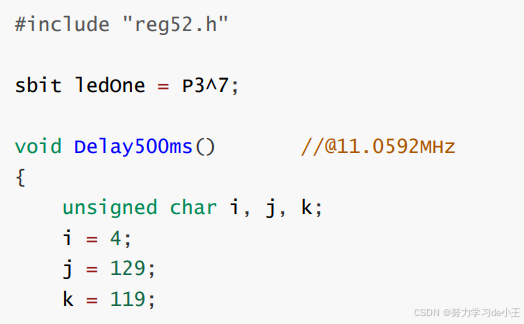

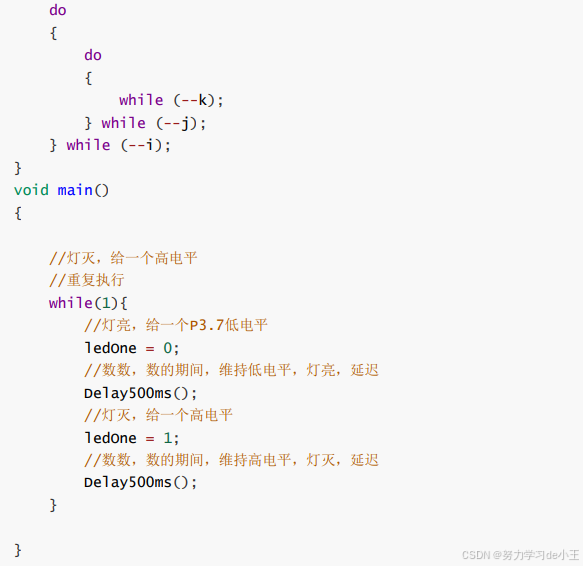

2.怎么做才会闪烁

使用STC-ISP自带延时函数

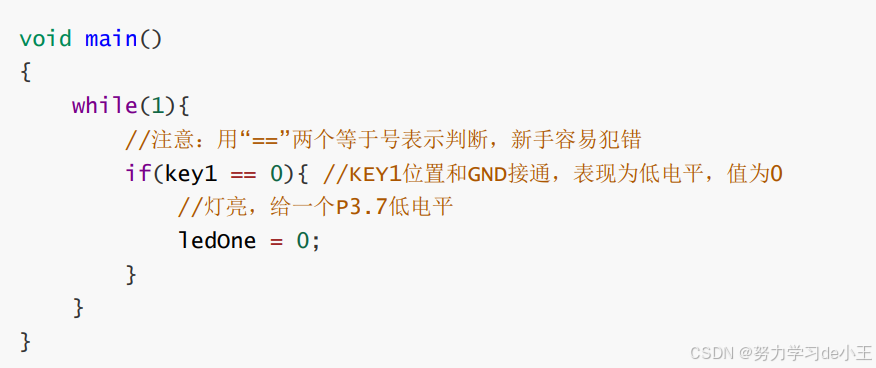

3.按键控制灯

原理：按键和灯不是我们传统理解的思维，传统按键和灯是在同一个电路中的。而我们单片机编程按键和灯是分开的两个电路，通过单片机作为媒介来处理数据，通过逻辑来实现按键控制灯

怎么知道sw1按键被按下 KEY1位置和GND接通，表现为低电平，值为0

怎么知道sw1按键没有被按下 KEY1位置通过上拉电阻到5V，表现为高电平，值为1

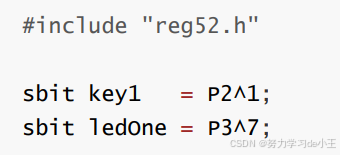

KEY1接到STC89C52RC的P2.1口，我们只要不断检测P2.1口的值（0-按下，1-松开）就知道按键是否被按下

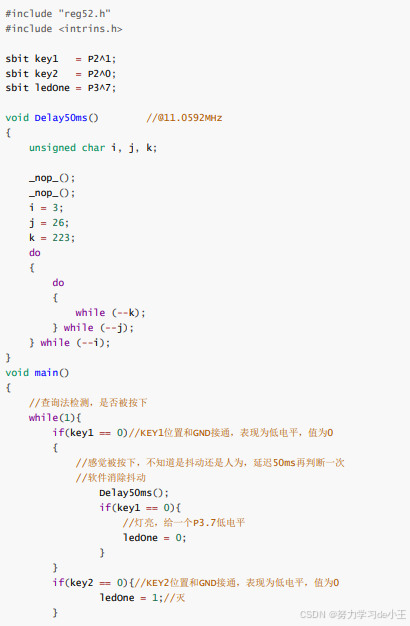

按键控制灯

按键控制灯，SW1开，SW2关，案例中只在SW1添加软件消抖

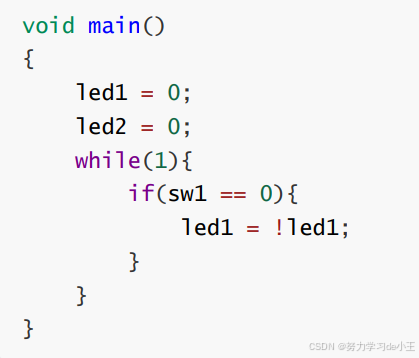

按键按下一次，灯状态改变

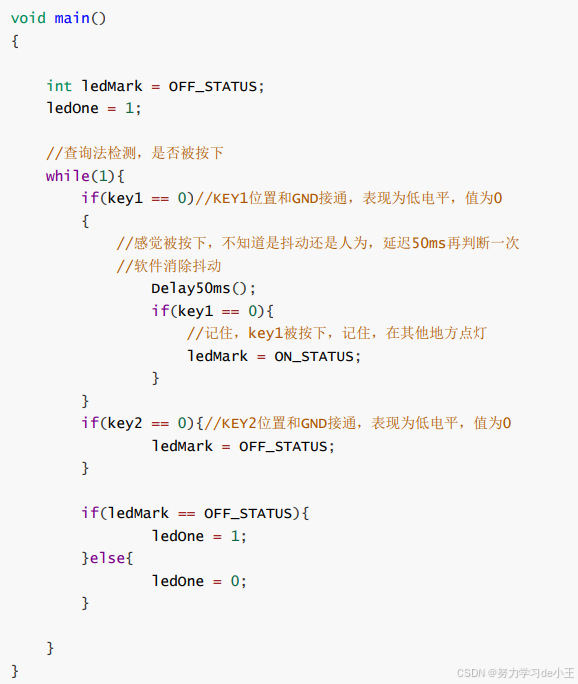

状态位来控制LED
