集成运算放大器应用——方波、三角波发生器设计

        在现代电子系统中，信号源作为基础的电子模块，广泛应用于实验室测试、通信系统以及各种电子设备的信号调试和模拟。方波和三角波发生器是两种最常见的波形发生器，它们被广泛应用于时序控制、频率合成和信号调制等领域。通过集成运算放大器（Op-Amp），可以设计出稳定且高效的波形发生器。

        本文将介绍如何基于运算放大器设计三角波和方波发生器，并详细讲解电路设计的步骤、工作原理及应用，希望能够帮助你理解运算放大器的作用机理，学习模拟电子技术以及multisim实验仿真。

1. 三角波和方波发生器电路设计

        在电子设计中，方波和三角波的发生器设计常常利用运算放大器的比较器模式和积分器模式。下面我们将详细介绍这两个电路。

1.1 电路结构

本文设计的三角波和方波发生器电路基于两个关键的运算放大器U1、U2（如UA741）组成。方波发生器部分通过运算放大器作为比较器进行信号的开关切换，而三角波生成则是在方波发生器基础上，通过积分电路产生平滑的波形。

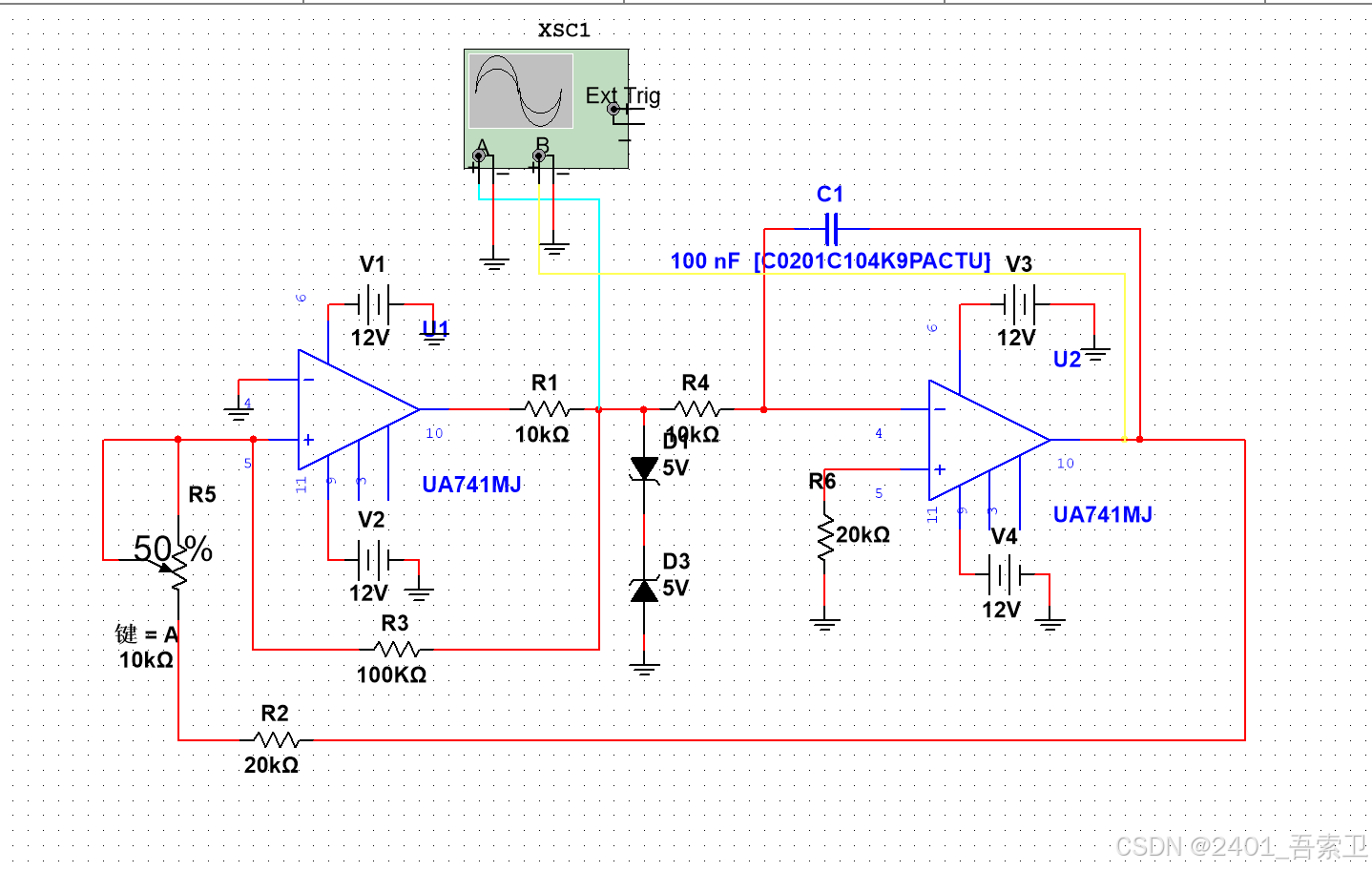

电路原理图如下：

1.2 方波发生器的设计

方波发生器基于运算放大器的比较器模式，利用运算放大器在正反馈回路中的高增益特性来实现自激振荡。电路中的运算放大器（U1）通过反馈网络产生稳定的周期性输出，其输出波形在高电平和低电平之间切换，形成方波。基本思想是将输入信号与参考电压进行比较，通过运算放大器的开关作用产生输出的高低电平。

电路原理及其分析

1. 运算放大器：U1运算放大器的非反向输入端接入参考电压，通过反馈回路控制运算放大器的开关状态。运算放大器工作在开关模式时，当输入信号大于参考电压时，输出为高电平；当输入信号小于参考电压时，输出为低电平。运算放大器的高增益使得输出电压迅速达到饱和，形成理想的方波。

2. 反馈网络：方波的频率由反馈网络中的电阻 R 和电容 C 值共同决定。通过电阻 R1、R2 和电容 C1 形成的正反馈回路，电路实现了自激振荡，产生周期性的高低电平变化，形成方波。

3. 初始状态：假设运算放大器的输出处于低电平状态。电容 C1 开始通过电阻 R1 放电，直到输入端电压逐渐接近运算放大器的阈值电压（通常是参考电压）。

4. 切换过程：当输入信号达到设定的阈值时，运算放大器的输出会突然翻转，产生高电平输出，电容 C1 开始充电，此时电流通过电阻 R1 充电。

5. 周期性变化：随着电容充电和放电的反复进行，运算放大器的输出不断在高电平和低电平之间切换，形成一个周期性的方波输出。输出的频率受 R 和 C 的控制，因此通过精确选择这些元件，能够实现所需的方波频率。

方波频率公式：

f=1/（2*R*C）

其中 R 和 C分别是电路中的电阻和电容元件，是决定振荡频率的关键参数，决定了方波的频率和波形的稳定性。

1.3 三角波发生器的设计

三角波发生器基于方波发生器，利用运算放大器（U2）作为积分器，将方波信号转化为三角波信号。运算放大器通过电阻和电容构成积分器网络，对方波信号进行积分，从而生成线性变化的三角波。三角波的频率与方波相同，但其波形较为平滑，适用于更为精细的信号调节。

电路原理及其分析

• 积分器模式：U2 运算放大器工作在积分器模式，输入端接入方波信号。由于积分作用，输出电压随时间线性变化，形成三角波。
• 周期性变化：随着方波输入的周期性变化，U2 输出的电压以恒定的斜率上升或下降，形成平滑的三角波。三角波的频率与方波相同，但输出波形的变化更加平滑。

三角波频率公式：

f=1/（R*C）

三角波的频率由电阻 R 和电容 C 决定，与方波的频率相同。

2. 电路元件选择与调试

本文所用到的元件大体上来讲有电阻，电源，稳压管，接地端，运算放大器。

2.1运算放大器的选择与绘制

本设计中使用的是 UA741 运算放大器，该放大器适用于低频信号处理，具有高增益和稳定性。UA741 非常适合用于产生方波和三角波，但其带宽有限，适用于一般的低频应用。如果需要更高频率的信号发生器，可能需要选择更高速的运算放大器。

1）打开 Multisim，点击"绘制"栏上的 "Component"（元器件）按钮，或者使用快捷键 Ctrl + W。

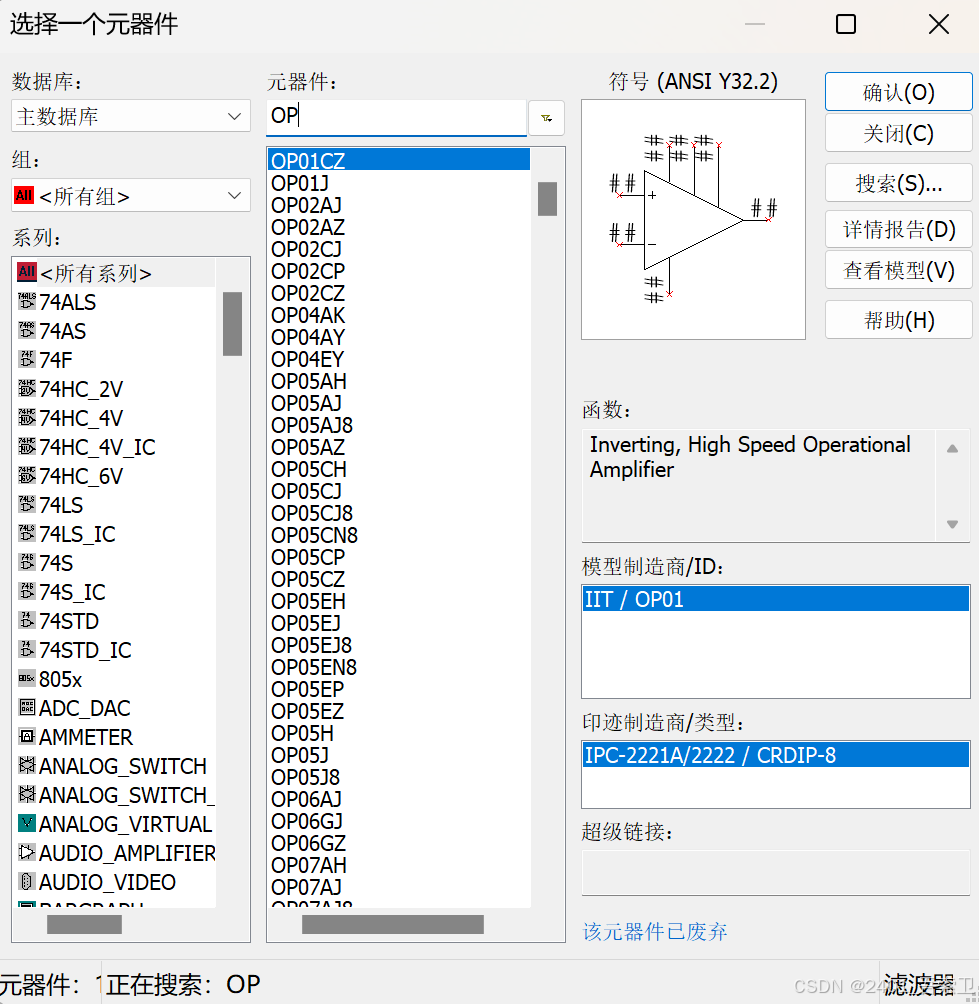

2）输入“Op-Amp”或“Operational Amplifier”来搜索运算放大器。如图：（搜索OP）

3）点击确认进行拖拽。

2.2电阻的选择与绘制

1）打开 Multisim，点击"绘制"栏上的 "Component"（元器件）按钮，或者使用快捷键 Ctrl + W。

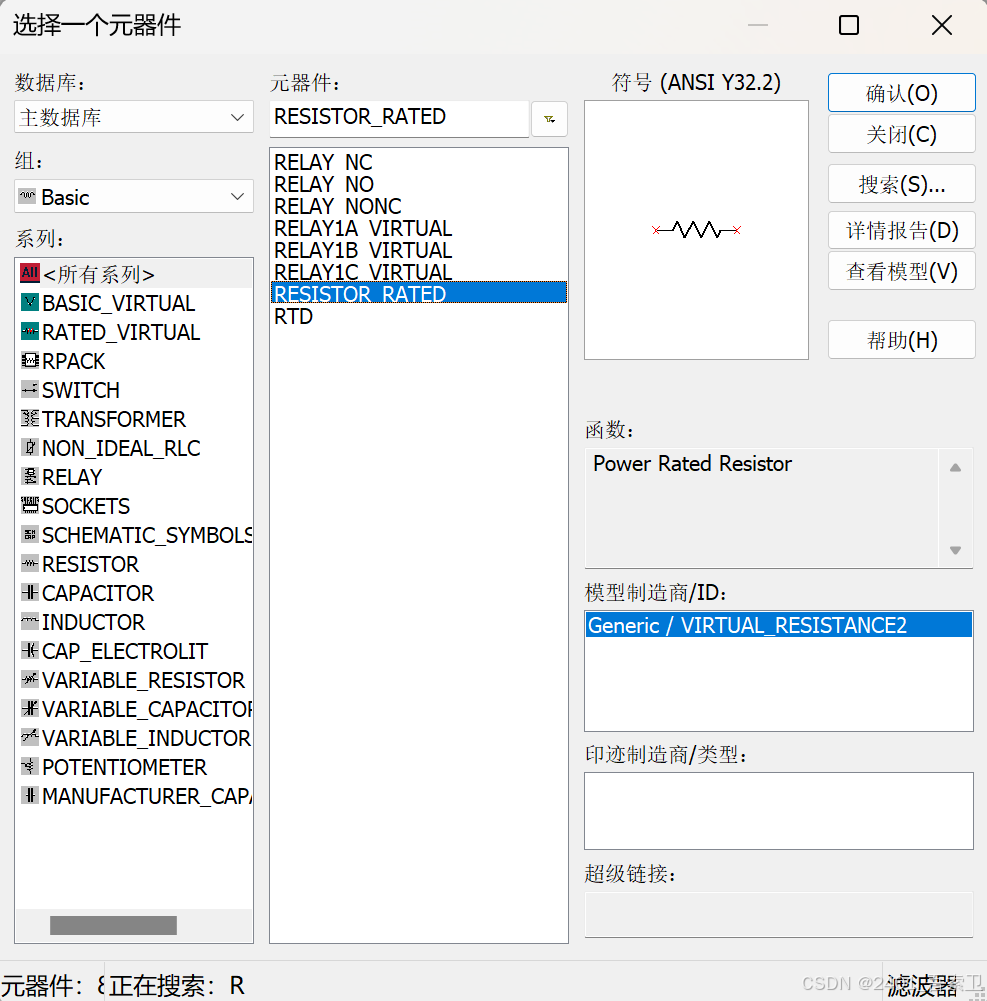

2）输入“Resistor”或直接搜索“R”，根据需求选择适合的电阻器。如图：（RESISTOR_RATED）

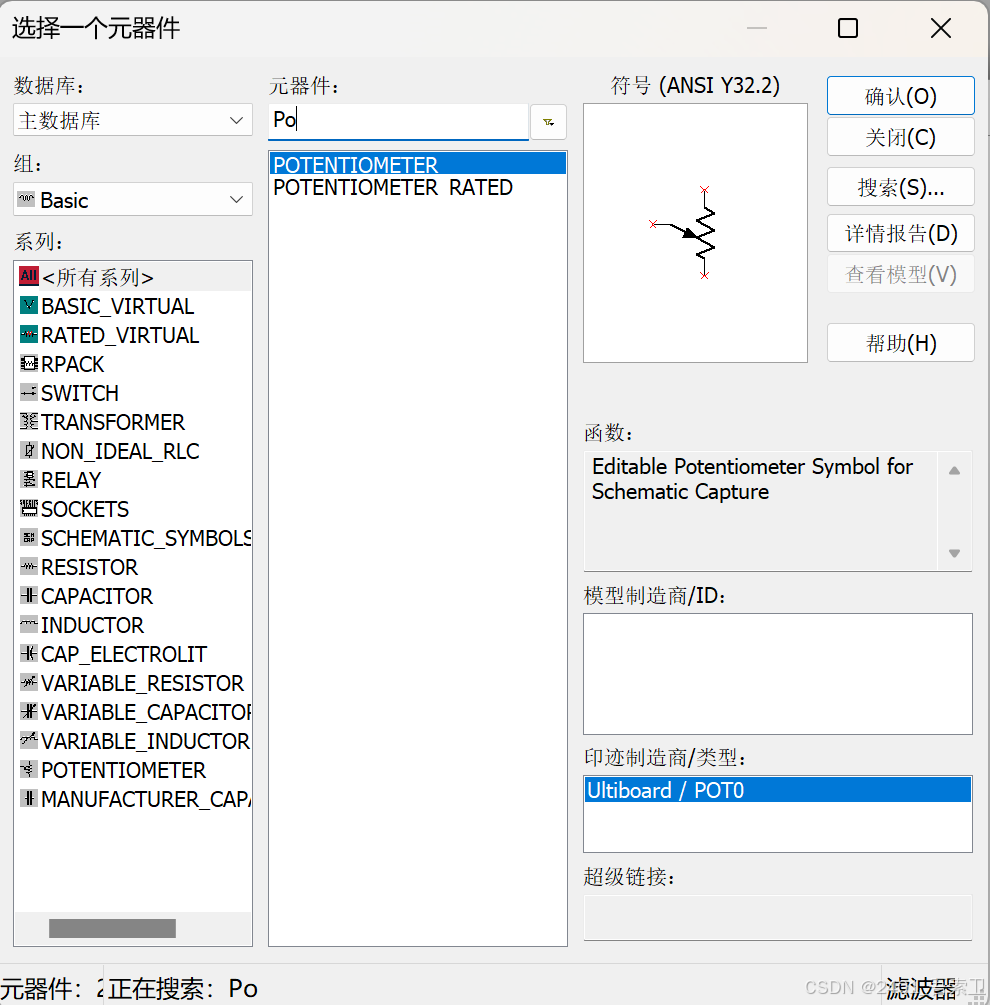

3）可变电阻通过输入“PO”（POTENTIONETER）方可搜索。如图：

4）对元器件进行拖拽与连接。

2.3电源的选择与绘制

1）同样，点击 Component（元器件）按钮或使用快捷键 Ctrl + W。

2）搜索框中输入“Power”或“DC Power”来查找直流电源，或输入“AC Power”来查找交流电源。

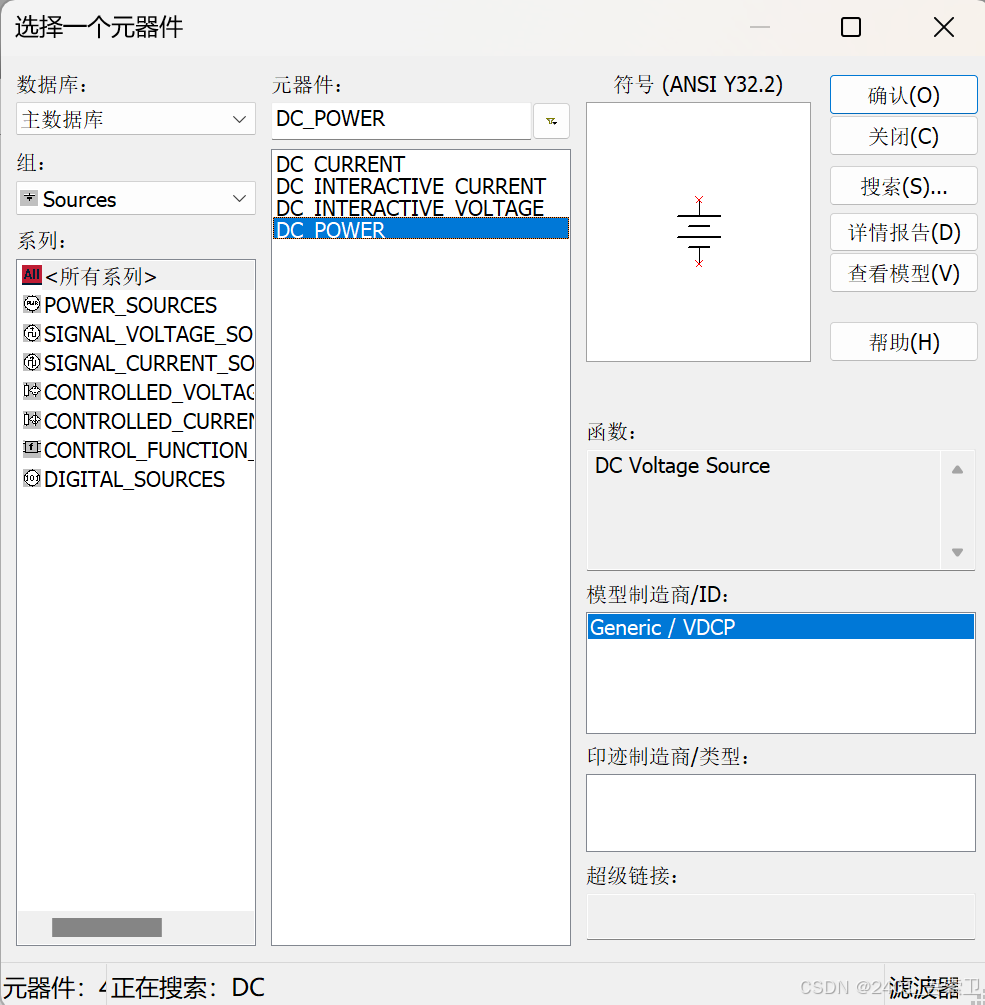

如图：

2.4电容的选择与绘制

1）同样，点击 Component（元器件）按钮或使用快捷键 Ctrl + W。

2）搜索“Capacitor”（C）；如图：

        电阻 R1, R2, R3 和 电容 C1在电路中的选择决定了方波和三角波的频率。为了确保精度，推荐使用公差较低的电阻（如1%公差）和稳定性较好的电容 ，可通过双击电阻电容改变值的大小。

2.5稳压管的选择与绘制

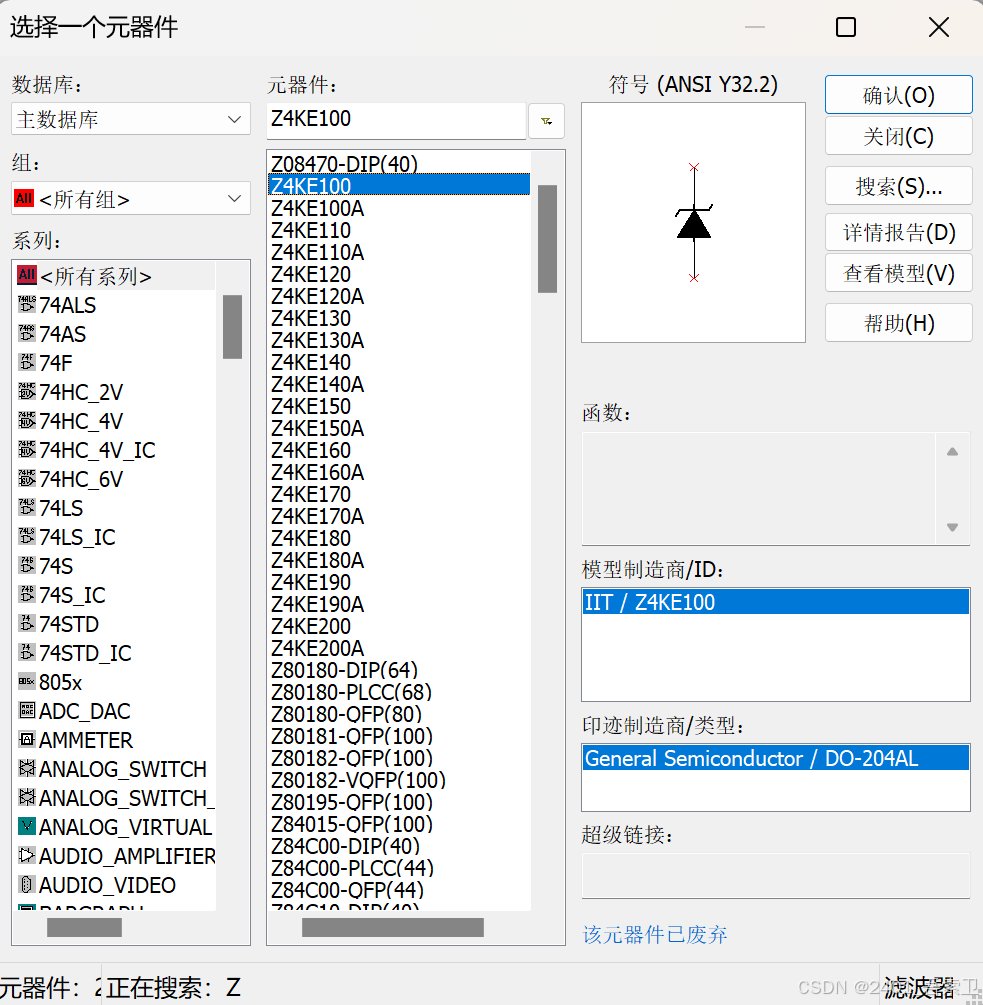

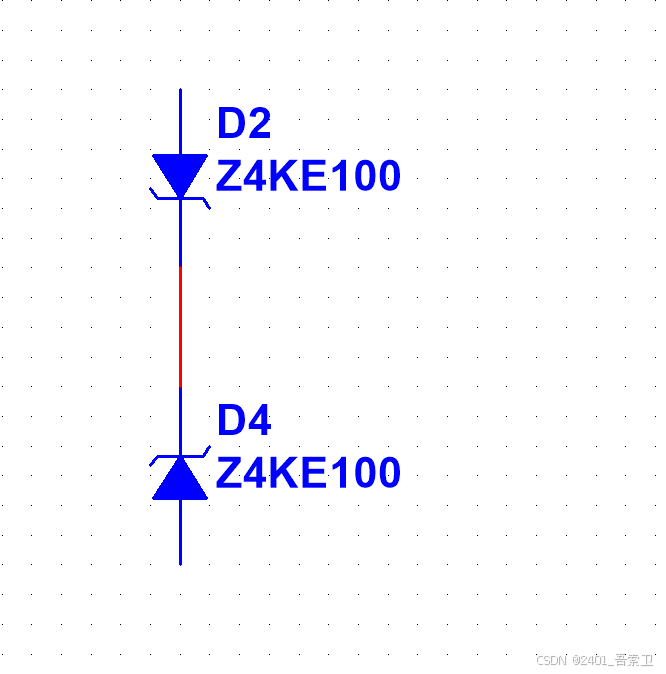

1）搜索输入“Zener Diode”（Z）来搜索稳压二极管。如图：

2） 经过复制粘贴，右击“垂直翻转”(Alt+Y)得到。

2.6接地端的选择与绘制

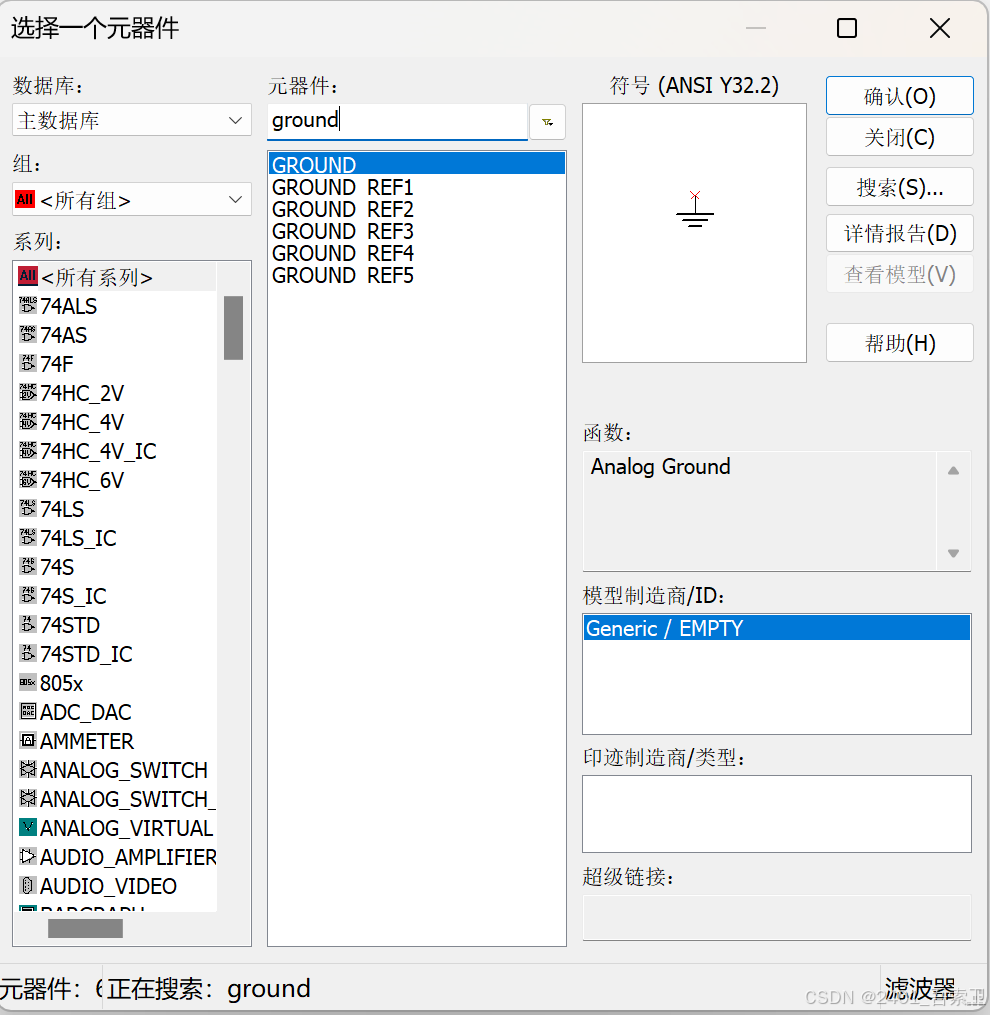

搜索框中输入“Ground”；如图：

2.7 调试

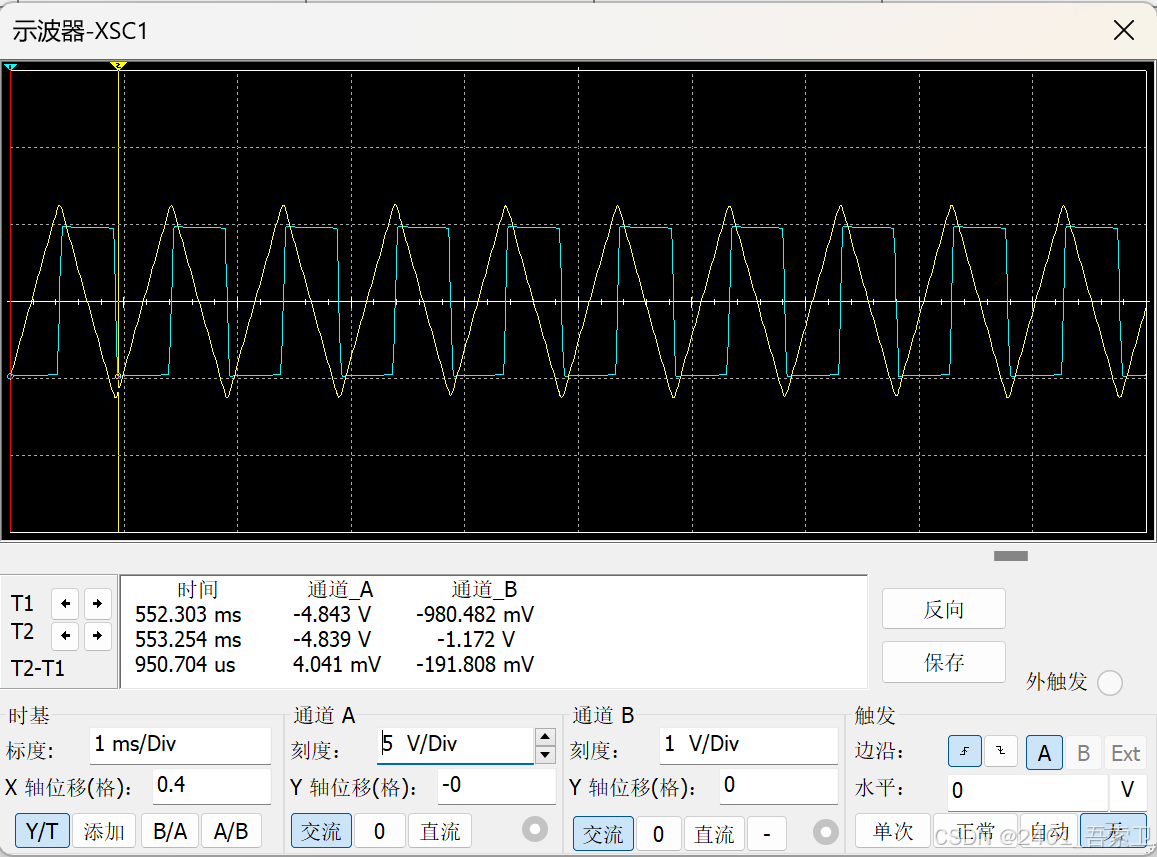

       双击示波器，点击运行；通过调节通道A（对应方波）和通道B（对应三角波）的刻度与位移来调节波形的显示大小与位置。图像呈现如下：

3.完成一种较为简单的实验设计

4. 方波和三角波的应用

方波和三角波信号在很多电子系统中都有着广泛应用，包括：

• 时序控制：方波常作为时钟信号源，驱动时序电路和数字电路。
• 频率合成：三角波由于其平滑性，常用于频率合成器中。
• 音频生成：三角波常用于音频生成，特别是在音频合成和信号调制中。
• 信号调制：在调频、调幅等通信系统中，方波和三角波作为调制信号广泛使用。



        本文我们较为详细地介绍了基于集成运算放大器设计方波和三角波发生器的方法。通过合理选择电阻、电容以及优化电路设计，可以实现精确的波形生成，满足各种电子电路和信号处理的需求。希望这篇文章能为你提供有价值的参考，帮助你深入理解运算放大器在波形发生器中的应用，提升你的电子设计能力。“纸上得来终觉浅，绝知此事要躬行。”本人对该知识的学习还较为浅显，撰写本文的时间也有限，也欢迎各位大佬批评指正~
