电路图（滞回比较器） 根据上面的公式，结合想要得到的+-Ut，可以推出R1和R2以及稳压管电压Uz（Ut是三角波的峰值，滞回比较器给定的翻转电压）
方波的峰峰值由运放的电源决定，需要考虑运放的轨道轨特性
将上面求出的R1和R2带入公式，根据想要的频率可以得到R3和C的值。输出的方波占空比为百分之50（三角波和方波频率是一致的）

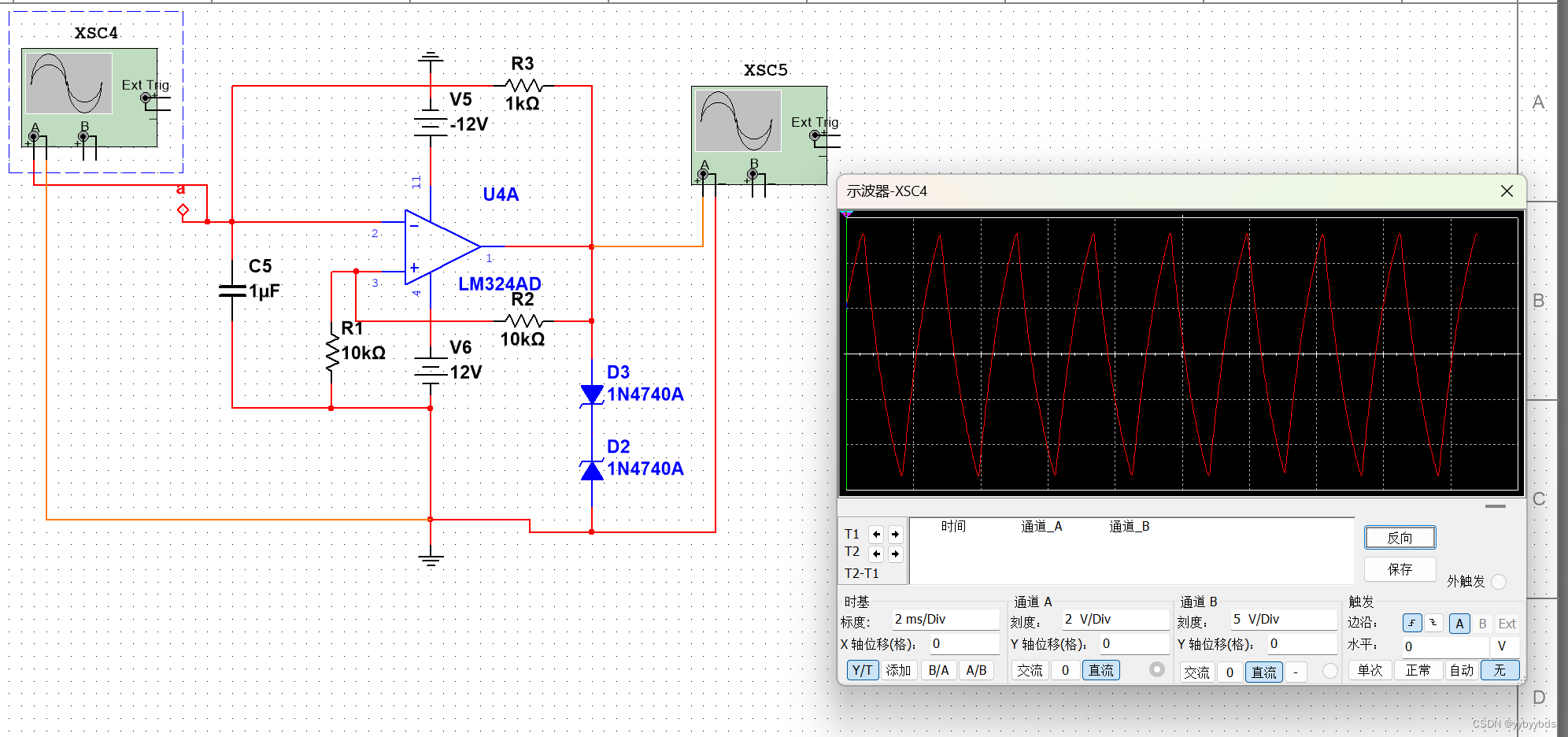

示例 下面电路为频率2k，三角波Ut=5v，（稳压管稳压值为10v）
该电路产生的三角波尖峰会有点歪，因为电容充电时电压越高冲的越慢，如果需要好的三角波需要在该方波输出端加积分电路生成三角波。（后续更新积分电路产生的三角波）
扩展：需要调占空比可能要研究下面这个电路
