*************引入*******************(可跳过直接看后面的完整过程）

1. 矩阵的列视角定义

在神经网络矩阵运算中，我们通常遵循以下约定：

矩阵的列（Columns）：表示输入特征维度
矩阵的行（Rows）：表示输出特征维度

例如，一个权重矩阵 W∈Rm×n：

左列（第一列）：对应第一个输入特征的权重
上列（第一行）：对应第一个输出特征的权重计算

2. LSTM核心矩阵的列结构

2.1 输入到隐藏层的权重矩阵 W∗

以遗忘门的权重矩阵 WfWf 为例：

维度：Wf∈R (h×d)
- h：hidden_size（行数，输出维度）
- d：input_size（列数，输入维度）
列视角：
- 每一列对应输入的一个特征（如词向量的某一维）
- 第k列：Wf[:,k] 是输入第k个特征对所有隐藏层神经元的权重

# 示例：输入维度d=3，隐藏层h=2
W_f = [[w11, w12, w13],  # 上列：输出h1的权重
       [w21, w22, w23]]  # 下行：输出h2的权重
# 左列[w11, w21]：输入x1对h1,h2的权重

2.2 隐藏层到隐藏层的权重矩阵 U∗

以输入门的 Ui 为例：

维度：Ui∈R (h×h)
列视角：
- 每一列对应前一时刻隐藏状态的一个神经元
- 第k列：Ui[:,k] 是前一时刻第k个隐藏神经元对当前所有隐藏神经元的影响

3. 参数与矩阵维度的对应关系

3.1 单层LSTM的矩阵布局

对于单层LSTM，所有门（遗忘门、输入门、输出门、候选记忆）的权重矩阵会被纵向拼接：

W = [W_f; W_i; W_o; W_c]  # 维度 (4h × d)
U = [U_f; U_i; U_o; U_c]  # 维度 (4h × h)

列数：
- W 的列数 = input_size（输入特征维度）
- U 的列数 = hidden_size（隐藏层维度）
行数：4×hidden_size（因为4个门）

3.2 多层LSTM的堆叠

对于num_layers > 1的多层LSTM：

第k层的输入：
- 第1层的输入：原始输入 xt（维度 input_size）
- 第k层（k≥2）的输入：前一层的隐藏状态 htk−1（维度 hidden_size）
权重矩阵的调整：
- 第1层的 W 维度：(4h×d)
- 第k层的 W 维度：(4h×h)（因为输入来自前一层的隐藏状态）

4. 矩阵运算的跟踪示例

4.1 输入和隐藏状态的拼接

LSTM的实际计算会将输入 xt 和前一隐藏状态 ht−1 横向拼接：

z = [x_t; h_{t-1}]  # 维度 (d + h) × 1

此时：

矩阵左列：对应输入 xt 的特征
矩阵右列：对应隐藏状态 ht−1 的神经元

4.2 合并权重矩阵的列视角

将 W 和 U 横向拼接得到大矩阵 W=[W U] 维度 4h×(d+h）：

左半部分列（前d列）：处理输入的权重
右半部分列（后h列）：处理隐藏状态的权重

# 示例：h=2, d=3
W = [[w11, w12, w13 | u11, u12],  # 遗忘门（上列）
     [w21, w22, w23 | u21, u22],  # 遗忘门（下行）
     [..., ..., ... | ..., ...],   # 其他门...
     ...]

4.3 分块计算的门控信号

通过矩阵乘法 W⋅z 得到4个门的信号：

gates = W_f x_t + U_f h_{t-1}  # 遗忘门部分
       = W_f[:, :d] @ x_t + W_f[:, d:] @ h_{t-1}  # 列分块乘法

5. 代码实现与列视角验证

以下代码验证矩阵的列布局：

import numpy as np

input_size = 3
hidden_size = 2
num_layers = 2

# 单层LSTM的权重初始化
W = np.random.randn(4 * hidden_size, input_size + hidden_size)
print("W的维度:", W.shape)  # (8, 5)

# 列分块验证
W_input = W[:, :input_size]    # 处理输入的列 (8 × 3)
W_hidden = W[:, input_size:]   # 处理隐藏状态的列 (8 × 2)
assert W_input.shape == (4*hidden_size, input_size)
assert W_hidden.shape == (4*hidden_size, hidden_size)

6. 关键总结

参数	矩阵列意义	维度关系
`input_size`	W 的左半部分列数	输入特征维度
`hidden_size`	U 的列数或 W 的右半列数	隐藏神经元数量
`num_layers`	每层的 W 列数可能变化	第1层用`input_size`，之后用`hidden_size`

核心规则：

左列永远对应输入特征（无论是原始输入还是前一层的隐藏状态）
上列对应输出门控信号（如遗忘门、输入门等）
多层LSTM中，第k≥2层的输入维度=hidden_size，因此其 W 的列数会减少。

——————————————————————————————————————————

************完整过程*****************

——————————————————————————————————————————

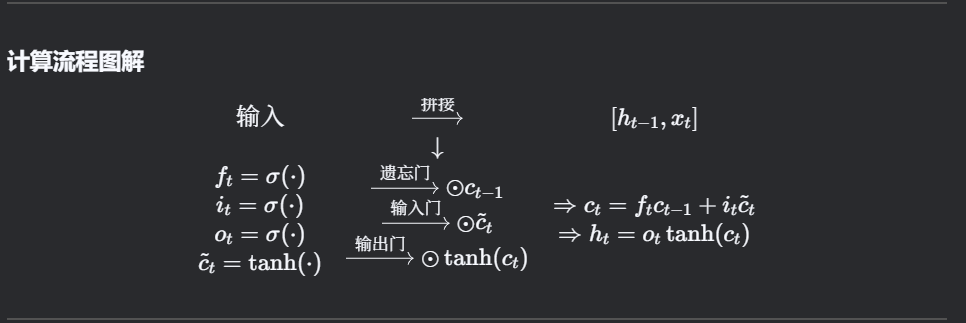

以下是LSTM从输入到最终输出的矩阵变换全过程的逐步解析，通过维度跟踪和分步计算展示每个阶段的矩阵变化：

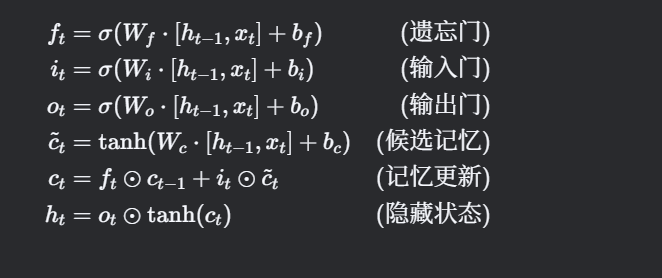

输入一致性：
所有门和候选记忆共享相同输入拼接 [ht−1,xt]，体现参数分工差异。
- 符号说明：[ht−1,xt][ht−1,xt] 表示向量纵向拼接（如 torch.cat((h_prev, x), dim=-1)）
激活函数分工：
- 门控（ft,it,ot）用 Sigmoid（σσ）压缩到 [0,1]，实现二值筛选。
- 候选记忆（c~t）用 Tanh 压缩到 [-1,1]，生成规范化新信息。
逐元素运算（⊙）：
- 遗忘门 ft 与旧记忆 ct−1 相乘 → 选择性丢弃。
- 输入门 it 与候选记忆 c~t 相乘 → 选择性新增。
- 输出门 ot 与 tanh⁡(ct) 相乘 → 选择性输出。

1. 输入准备阶段

输入矩阵：

单时间步输入：xt∈R(d×1) （d = input_size）
批量输入（更常见）：X∈R(d×B) （B = batch_size）
前一时刻隐藏状态：ht−1∈R(h×1) （h = hidden_size）

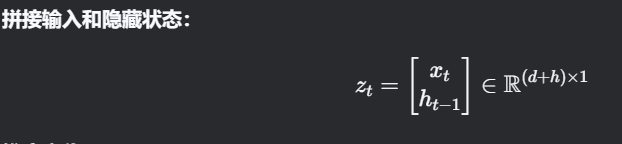

拼接输入和隐藏状态：

zt=[xt ,ht−1]∈R(d+h)×1 注意：Zt是列向量，(d+h)x1

维度变化：
(d×1)+(h×1)→((d+h)×1)

2. 合并权重矩阵

权重矩阵结构：

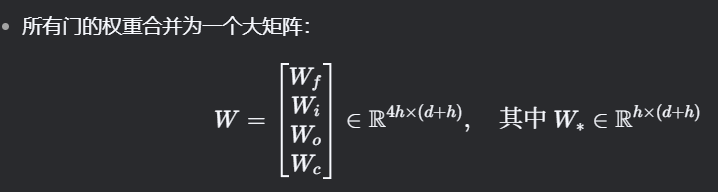

所有门的权重合并为一个大矩阵：（遗忘，输入，输出，候选激活单元）

W=[WfWiWoWc]∈R 4h×(d+h),其中 W∗∈R h×(d+h)

分块解释：
- 左半部分（前d列）：处理输入的权重 W∗,input
- 右半部分（后h列）：处理隐藏状态的权重 W∗,hidden

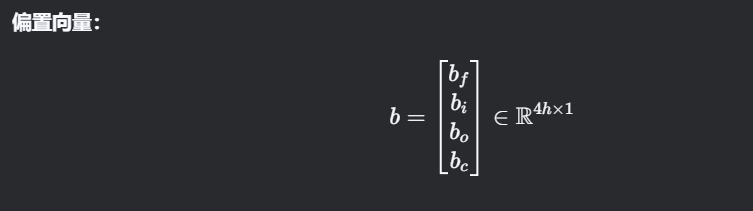

偏置向量：

b=[bfbibobc]∈R4 （h×1）

3. 门控信号计算

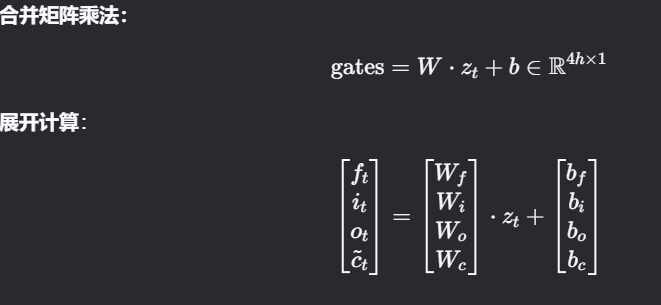

合并矩阵乘法：

gates=W⋅zt+b∈R4 （h×1）

展开计算：

[ft it ot c~t]=[Wf Wi Wo Wc]⋅zt+[bf bi bo bc]

分步维度验证：

W⋅zt：(4h×(d+h))⋅((d+h)×1)→(4h×1)
加偏置后仍为 (4h×1)

4. 激活函数应用

对门控信号逐元素应用激活函数：

ft=σ(gates[0:h])∈R （h×1）

it=σ(gates[h:2h])∈R （h×1）

ot=σ(gates[2h:3h])∈R （h×1）

c~t=tanh⁡(gates[3h:4h])∈R （h×1）

5. 记忆单元更新

逐元素运算：

ct=ft⊙ct−1+it⊙c~t∈R （h×1）

⊙ 表示哈达玛积（对应位置相乘）
维度不变：所有操作保持 h×1

6. 隐藏状态输出

ht=ot⊙tanh⁡(ct)∈R （h×1）

7. 批量处理的扩展

当输入为批量数据（X∈R d×B）时：

隐藏状态扩展：Ht−1∈Rh×B

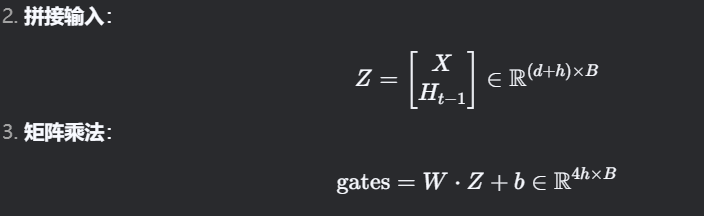

拼接输入：
Z=[X ，Ht−1]∈R (d+h)×B
矩阵乘法：
gates=W⋅Z+b∈R （4h×B）
- 这里 b 通过广播机制扩展到每列

8. 多层LSTM的堆叠

对于第 k 层（k≥2）：

输入：前一层的隐藏状态 ht k−1∈R（h×B）
权重矩阵调整：
- Wk∈R（4h×h）（因为输入来自上一层，维度为 h）
- 计算过程与第1层相同，仅输入维度变化

全过程维度跟踪表

步骤	操作	输入维度	输出维度
输入拼接	zt=[xt;ht−1]	d×1, h×1	(d+h)×1
合并权重乘法	W⋅zt+b	4h×(d+h), (d+h)×1	4h×1
门控分割	[ft,it,ot,c~t]	4h×1	4个 h×1
记忆更新	ct=ft⊙ct−1+it⊙c~t	h×1, h×1	h×1
隐藏状态输出	ht=ot⊙tanh⁡(ct)	h×1	h×1

代码实现验证

import numpy as np

# 参数定义
d, h, B = 3, 2, 4  # input_size, hidden_size, batch_size
np.random.seed(0)

# 初始化
W = np.random.randn(4*h, d+h)  # 合并权重矩阵
b = np.random.randn(4*h, 1)
X = np.random.randn(d, B)      # 当前输入
H_prev = np.random.randn(h, B) # 前一时刻隐藏状态
C_prev = np.random.randn(h, B) # 前一时刻记忆单元

# 步骤1：拼接输入
Z = np.vstack((X, H_prev))     # (d+h) × B

# 步骤2：合并矩阵乘法
gates = np.dot(W, Z) + b       # 4h × B

# 步骤3：分割并激活
f_t = 1 / (1 + np.exp(-gates[:h]))         # 遗忘门 (h × B)
i_t = 1 / (1 + np.exp(-gates[h:2*h]))      # 输入门 (h × B)
o_t = 1 / (1 + np.exp(-gates[2*h:3*h]))    # 输出门 (h × B)
c̃_t = np.tanh(gates[3*h:])                 # 候选记忆 (h × B)

# 步骤4：更新记忆单元
C_t = f_t * C_prev + i_t * c̃_t             # h × B

# 步骤5：输出隐藏状态
H_t = o_t * np.tanh(C_t)                   # h × B

print("最终隐藏状态维度:", H_t.shape)  # 应输出 (2, 4)
