一、方波逆变器的两大核心缺陷

1. 高次谐波问题

(1) 谐波特性

方波逆变器输出的电压波形为含有不同频率谐波的方波，其数学表达式可展开为傅里叶级数：
$$f(t)=\frac{4}{\pi }\left(\sin (\omega t)+\frac{1}{3}\sin (3\omega t)+\frac{1}{5}\sin (5\omega t)+\cdots \right)$$

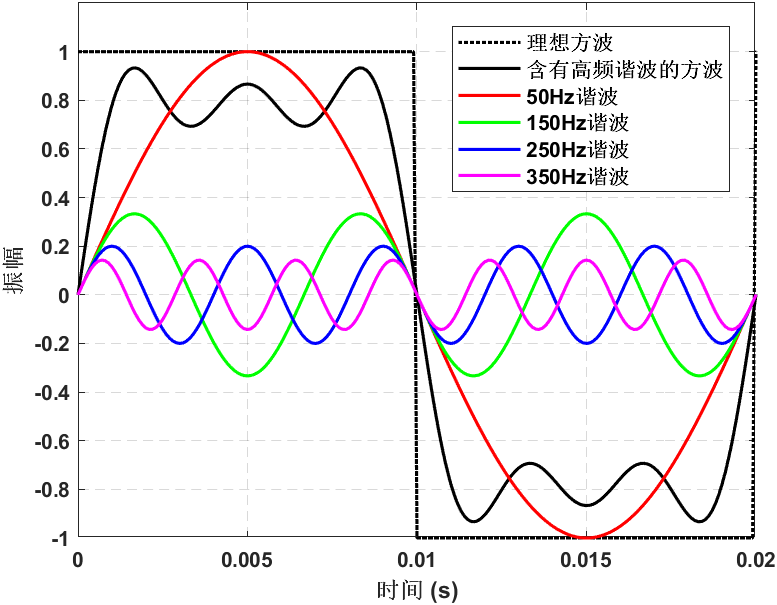

其中，$\omega$为基频角速度，$t$为时间。图1为将含有多个谐波组成的方波信号，展开成谐波频率$f=[50,150,250,350]$Hz的信号图：

图1多个谐波组成的方波信号

(2) 三大危害

• ①附加损耗
  在铁芯电感/变压器负载中，谐波电流引发额外损耗：
  铜损：$P_{\text{copper}}=I^{2}R$
  铁损：$P_{\text{iron}}=k_{h}f{B}^{2}V+k_e{f}^2{B}^{2}V$
  （$k_h$、$k_e$为损耗系数，$B$为磁通密度，$V$为体积）

• ②电磁干扰(EMI)的谐波影响
  高频谐波通过辐射/传导干扰设备，其影响程度与谐波频率直接相关。总谐波失真（THD）公式可展开为：
  $$\text{THD}=\frac{\sqrt{{\sum }_{n=2}^{\infty }{V}_n^2}}{V_1}$$
  其中：

• $V_n=\frac{4}{\pi }\cdot$
