摘要

使用正点原子ESP32开发板学习LVGL时发现正点原子的LVGL开发指南里的内容好像不能直接用于新版本的LVGL（9.2版本），于是自己学了一下LVGL的新API，结合正点原子原来的例程成功运行LVGL，做了一个简单的小测试程序，基于正点原字的示例代码中的24_touch示例工程。

1. 功能说明

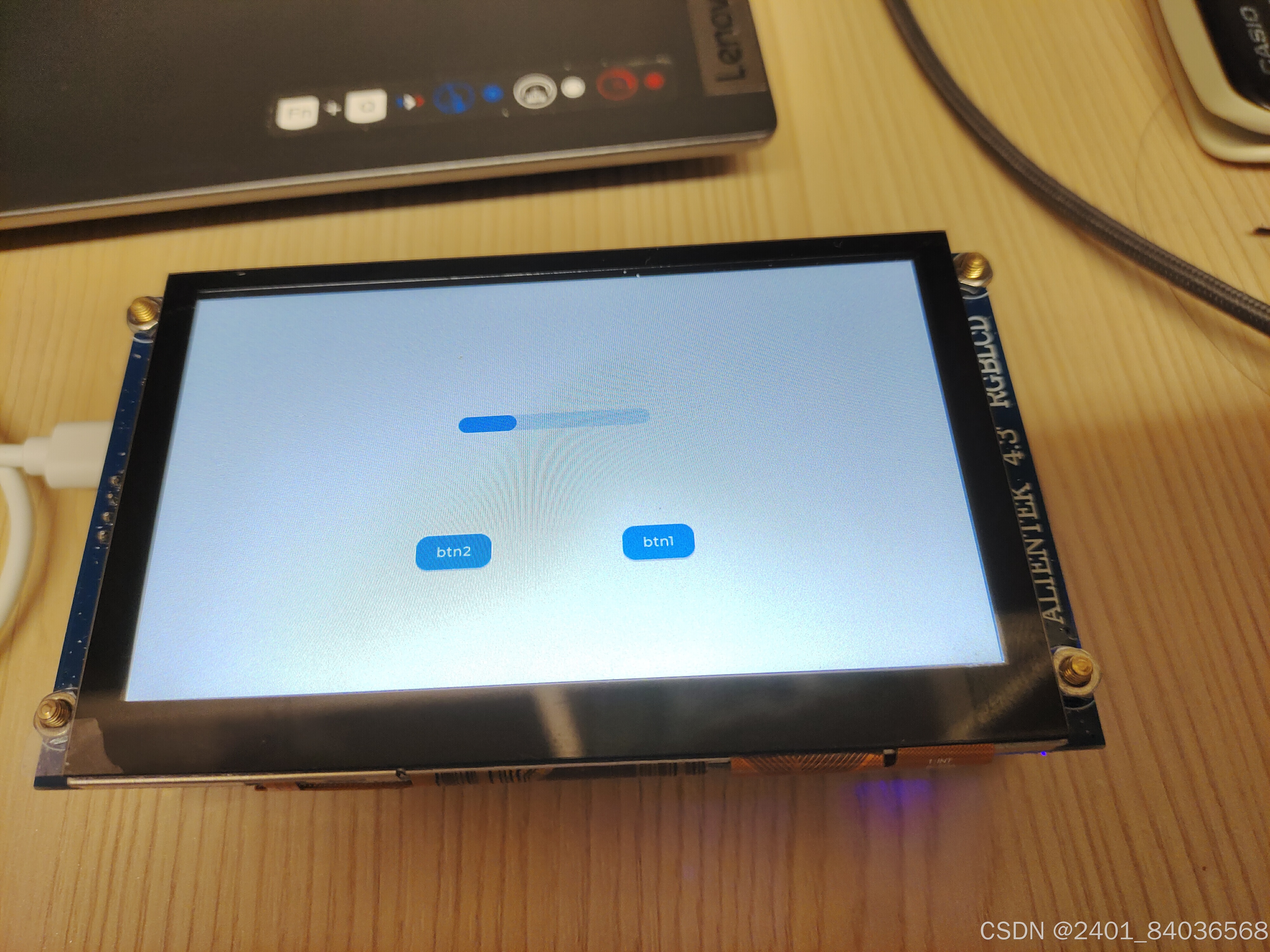

整体效果如下图所示，整个画面有三个组件组成，使用下方两个按键控制上方的进度条。程序中控制的其实是一个变量，在实际应用中改成需要被控制的变量即可，例如PWM的占空比控制LED亮度。

2. 硬件说明

2.1 开发板

正点原子DNESP32S3开发板。

2.2 屏幕

正点原子4.3寸RGBLCD电容触摸屏800*480。

3. 代码

3.1 移植LVGL

esp32idf移植LVGL非常简单，如下图中所示，只需要在组件管理里搜LVGL然后直接install就行

1. 点idf的欢迎界面中最后一个按钮进入组件管理

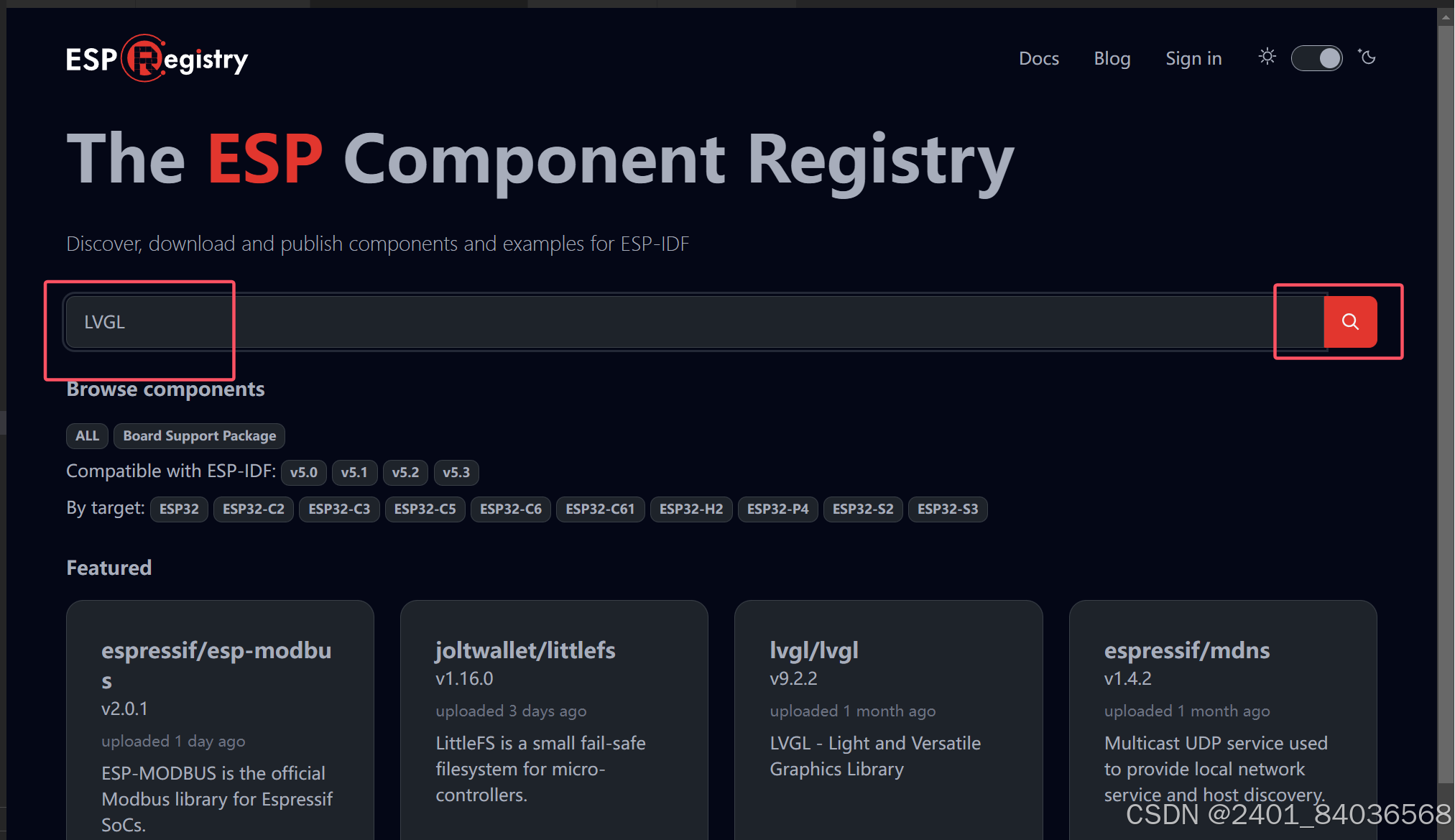

2. 搜索LVGL

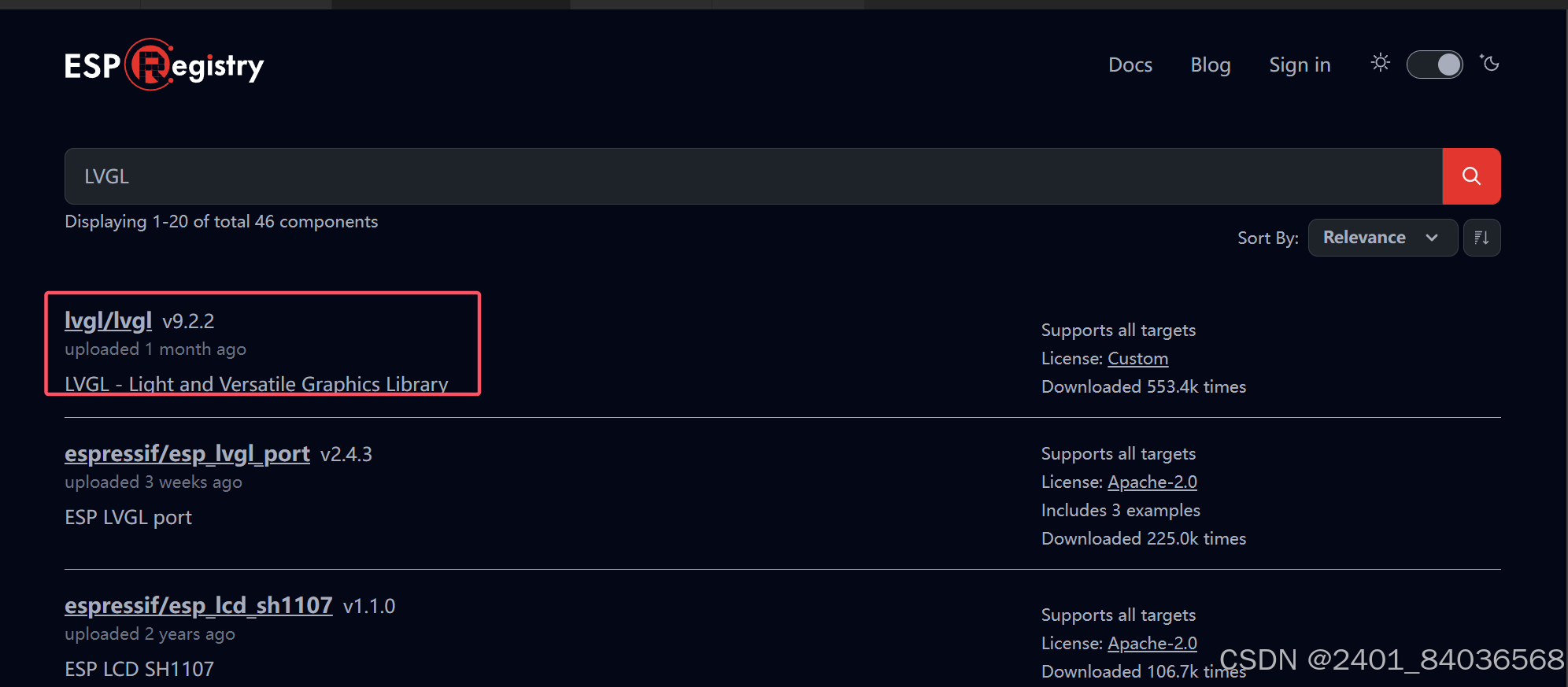

3. 选择这个lvgl，点进去

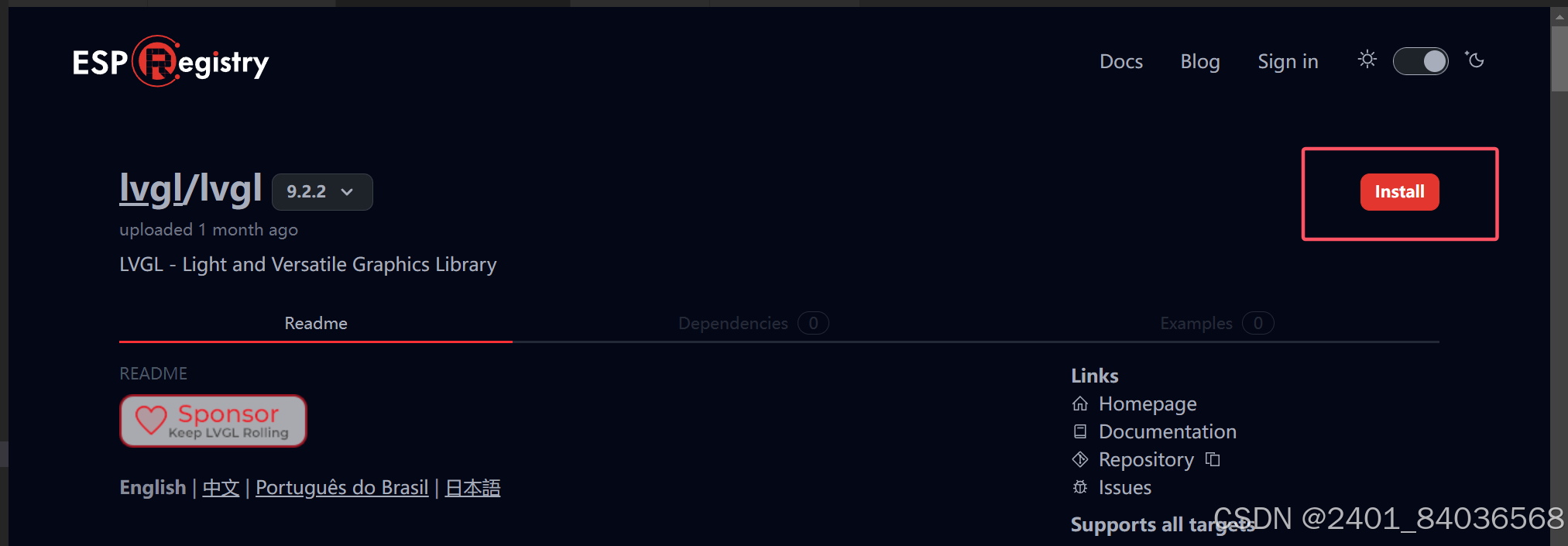

4. 点安装。

点击install后LVGL就已经移植好了，idf会帮我们自动把cmakefile和其他的东西都弄好。

下面是与其他平台不同的注意点：

不要动lv_conf_template.h文件，这个是esp组件已经改好的东西了。

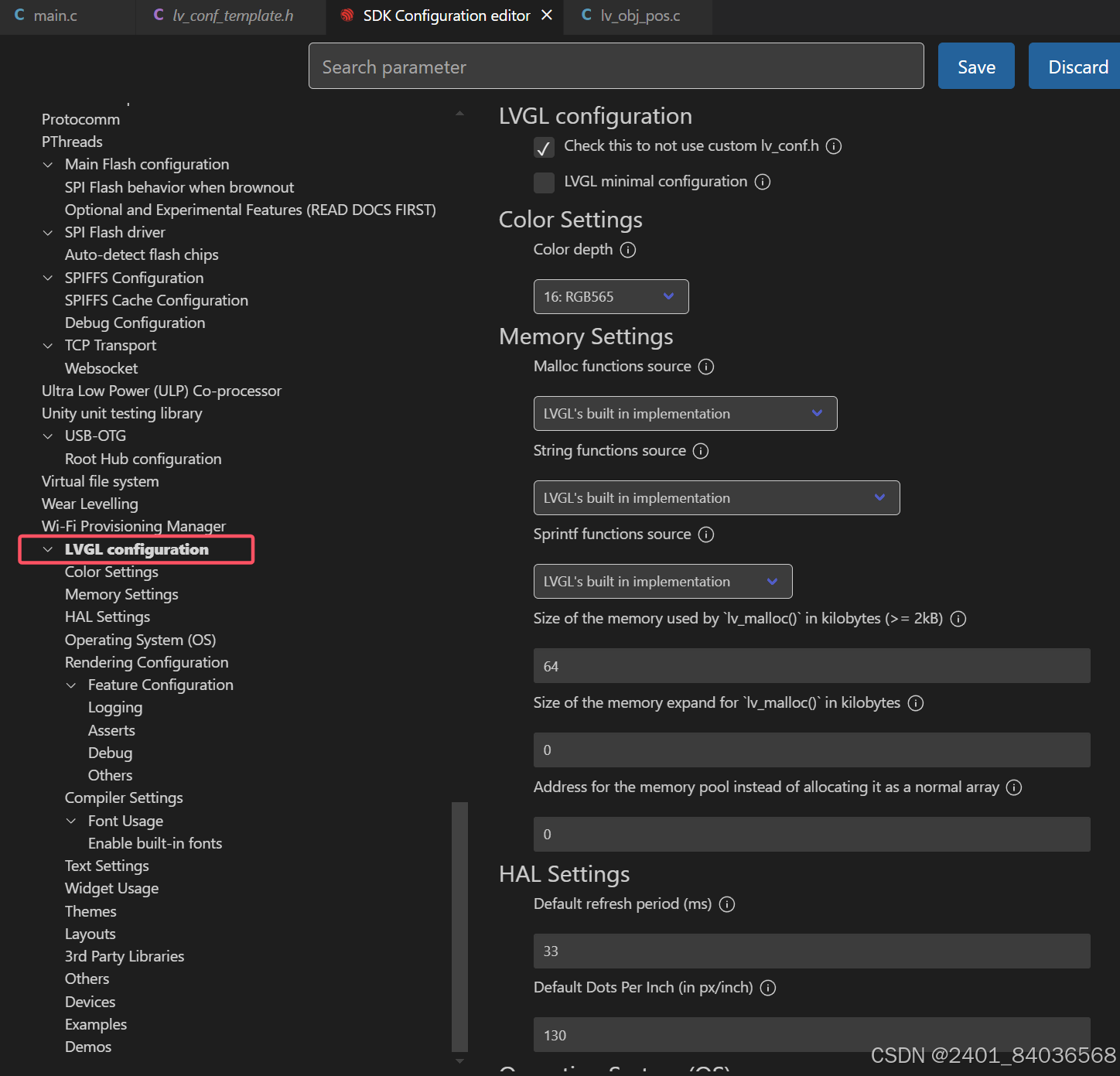

想要更改LVGL的设置也不需要改lv_conf_template.h文件，而是在SDK configuration中配置LVGL操作如下图所示。

1. 点vscode最下方蓝色一排的那个小齿轮

2. 在打开的SDK configuration中看左边目录，往下翻找到LVGL配置

这边就是设置LVGL参数的地方，在这个示例中用默认配置就行，这边就不改了。

3.2 主要代码

3.2.1 LCD接口函数

首先LVGL自带字库和很多图形，所以LCD屏只需要留一个初始化和一些基础的函数就行，其他画字和画字符串的函数可以删掉，不删也没事。

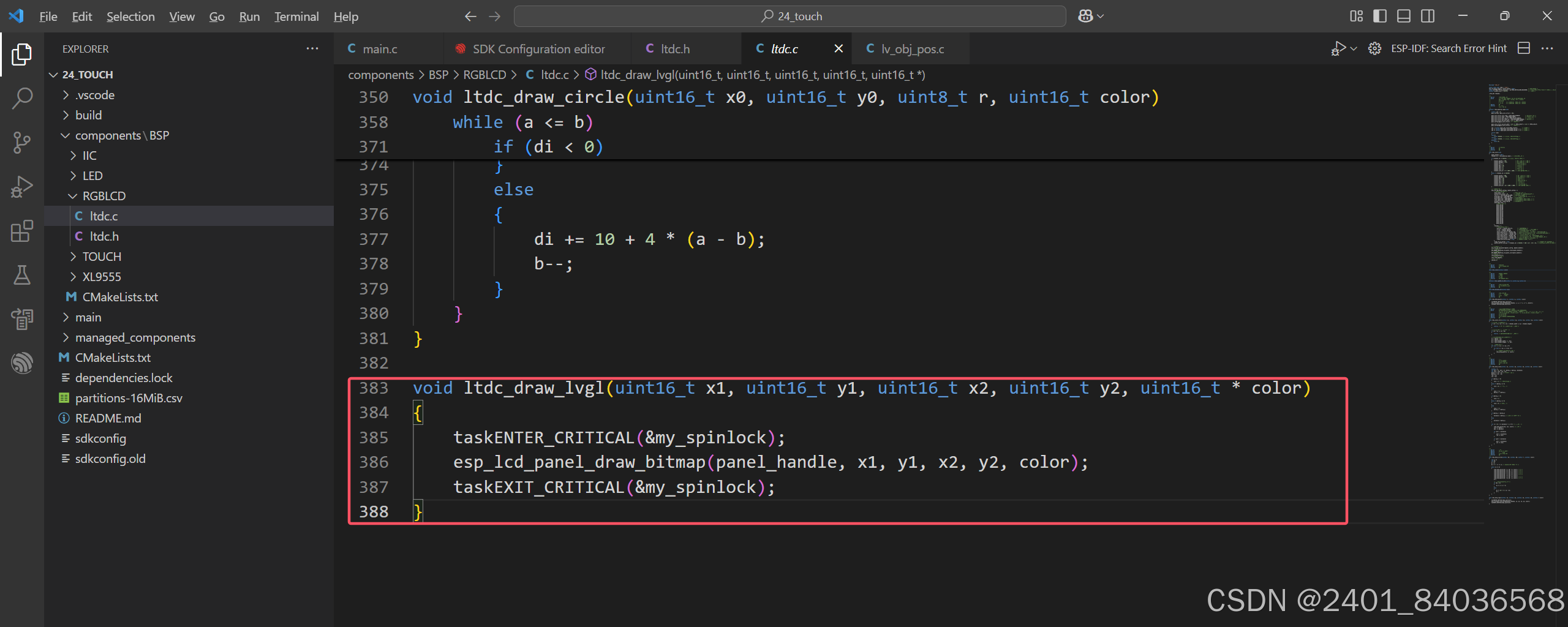

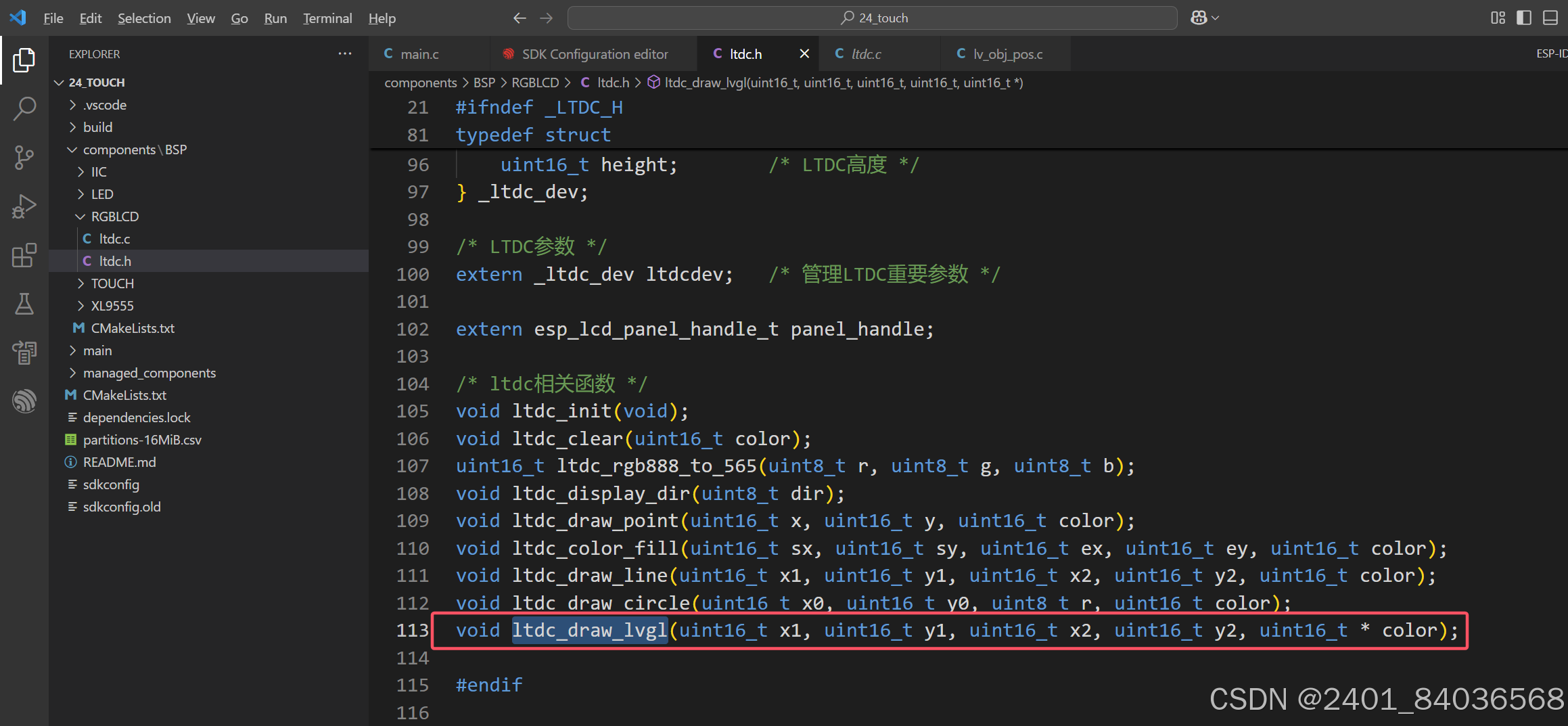

LVGL需要一个往屏幕上批量打点的函数接口，在24_touch中没有这样的函数，正点原子教程中直接调用了一个esp_lcd_panel的底层函数，但是这样需要引用头文件啥的，反正很麻烦，我直接在LCD屏中新做了一个给LVGL刷点的函数。如下图。

图中代码如下：

void ltdc_draw_lvgl(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t * color)
{
    taskENTER_CRITICAL(&my_spinlock);
    esp_lcd_panel_draw_bitmap(panel_handle, x1, y1, x2, y2, color);
    taskEXIT_CRITICAL(&my_spinlock);
}

3.2.2 主程序代码

然后修改main.c，代码量较大就不放图了，直接给代码

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_system.h"
#include "nvs_flash.h"
#include "led.h"
#include "ltdc.h"
#include "touch.h"
#include "lvgl.h"
#include "esp_timer.h"

i2c_obj_t i2c0_master;
uint16_t num;
lv_obj_t * bar1;

static void lvgl_disp_flush_cb(lv_display_t *display, const lv_area_t *area, lv_color16_t *px_map)
{
    ltdc_draw_lvgl(area->x1, area->y1, area->x2 + 1, area->y2 + 1, px_map);
    lv_disp_flush_ready(display);
}

static void increase_lvgl_tick(void *arg)
{
    lv_tick_inc(10);
}

void lcd_init()
{
    lv_init();
    ltdc_init();
    void *buf1 = NULL;
    void *buf2 = NULL;
    buf1 = heap_caps_malloc(ltdcdev.width * 60 * sizeof(lv_color_t), MALLOC_CAP_DMA);
    buf2 = heap_caps_malloc(ltdcdev.width * 60 * sizeof(lv_color_t), MALLOC_CAP_DMA);
    lv_display_t *display1 = lv_display_create(ltdcdev.width, ltdcdev.height);
    lv_display_set_buffers(display1, buf1, buf2, ltdcdev.width * 60, LV_DISPLAY_RENDER_MODE_PARTIAL);
    lv_display_set_flush_cb(display1, lvgl_disp_flush_cb);

    const esp_timer_create_args_t lvgl_tick_timer_args = {
        .callback = &increase_lvgl_tick,
        .name = "lvgl_tick"};
    esp_timer_handle_t lvgl_tick_timer = NULL;
    ESP_ERROR_CHECK(esp_timer_create(&lvgl_tick_timer_args, &lvgl_tick_timer));
    ESP_ERROR_CHECK(esp_timer_start_periodic(lvgl_tick_timer, 10 * 1000));
}

static bool touchpad_is_pressed(void)
{
    tp_dev.scan(0); /* 触摸按键扫描 */
    if (tp_dev.sta & TP_PRES_DOWN)
    {
        return true;
    }
    return false;
}
static void touchpad_get_xy(lv_coord_t *x, lv_coord_t *y)
{
    (*x) = tp_dev.x[0];
    (*y) = tp_dev.y[0];
}

void touchpad_read(lv_indev_t * indev, lv_indev_data_t * data)
{
    static lv_coord_t last_x = 0;
    static lv_coord_t last_y = 0;
    if (touchpad_is_pressed())
    {
        touchpad_get_xy(&last_x, &last_y);
        data->state = LV_INDEV_STATE_PRESSED;
    }
    else
    {
        data->state = LV_INDEV_STATE_RELEASED;
    }
    data->point.x = last_x;
    data->point.y = last_y;
}

void touch_init()
{
    tp_dev.init();
    lv_indev_t * indev = lv_indev_create();
    lv_indev_set_type(indev, LV_INDEV_TYPE_POINTER);
    lv_indev_set_read_cb(indev, touchpad_read);
}

void lv_example_bar_1(void)
{
    bar1 = lv_bar_create(lv_screen_active());
    lv_obj_set_size(bar1, 200, 20);
    lv_obj_align(bar1, LV_ALIGN_CENTER, 0, -50);
    lv_bar_set_value(bar1, 50, LV_ANIM_OFF);
}

static void event_handler(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);

    if(code == LV_EVENT_CLICKED) {
        //printf("Clicked\r\n");
        if(num<100)
            num += 10;
        lv_bar_set_value(bar1, num, LV_ANIM_OFF);
    }
}
static void event_handler2(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);

    if(code == LV_EVENT_CLICKED) {
        //printf("Clicked\r\n");
        if(num>0)
            num -= 10;
        lv_bar_set_value(bar1, num, LV_ANIM_OFF);
    }
}
void lv_example_button_1(void)
{
    lv_obj_t * label;

    lv_obj_t * btn1 = lv_button_create(lv_screen_active());
    lv_obj_add_event_cb(btn1, event_handler, LV_EVENT_ALL, NULL);
    lv_obj_align(btn1, LV_ALIGN_CENTER, 100, 100);
    lv_obj_add_flag(btn1, LV_OBJ_FLAG_CLICKABLE);
    label = lv_label_create(btn1);
    lv_label_set_text(label, "btn1");
    lv_obj_center(label);

    lv_obj_t * btn2 = lv_button_create(lv_screen_active());
    lv_obj_add_event_cb(btn2, event_handler2, LV_EVENT_ALL, NULL);
    lv_obj_align(btn2, LV_ALIGN_CENTER, -100, 100);
    lv_obj_add_flag(btn2, LV_OBJ_FLAG_CLICKABLE);
    label = lv_label_create(btn2);
    lv_label_set_text(label, "btn2");
    lv_obj_center(label);
}

void app_main(void)
{
    esp_err_t ret;
    ret = nvs_flash_init(); /* 初始化NVS */
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND)
    {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }
    num = 50;
    i2c0_master = iic_init(I2C_NUM_0); /* 初始化IIC0 */
    xl9555_init(i2c0_master);          /* 初始化XL9555 */
    lcd_init();
    touch_init();

    lv_example_button_1();
    lv_example_bar_1();
    while (1)
    {
        lv_timer_handler();
        vTaskDelay(10);
    }
}

整段代码直接复制到main.c中就可以运行出开头的效果。
