对于一个通过交换机（或集线器）连接起来的通信终端，可以利用子网掩码划分出不同网段，从而建立起一个逻辑局域网，实现对终端之间的通信控制。

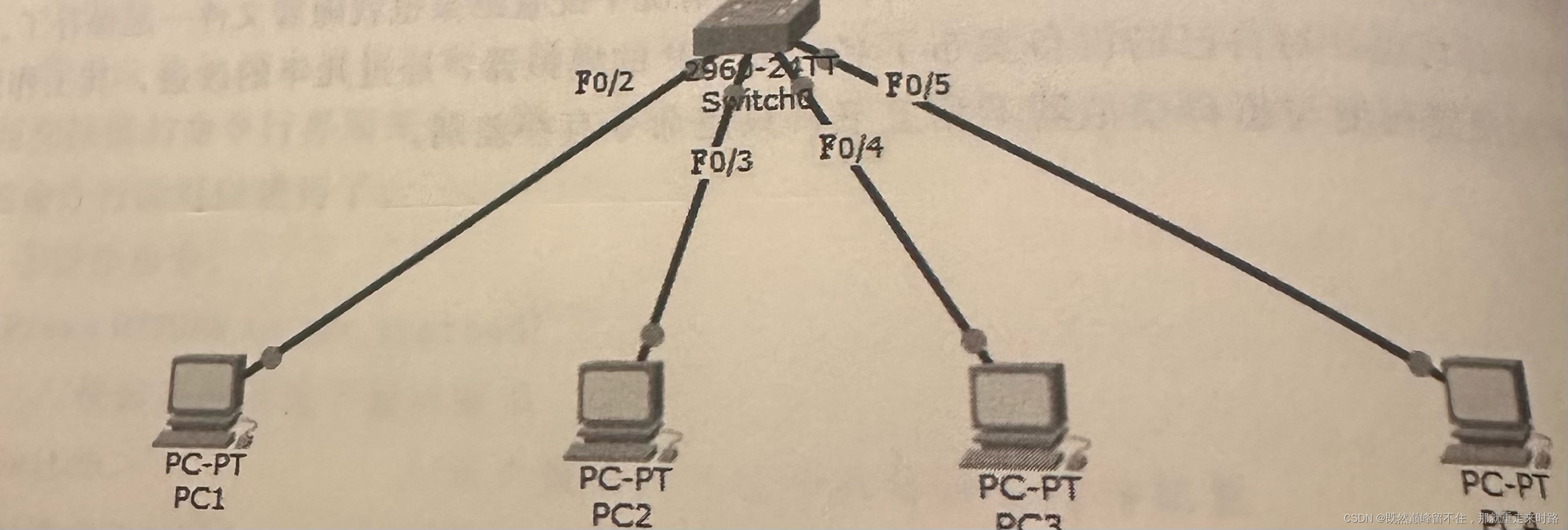

操作要求：图1.2.1

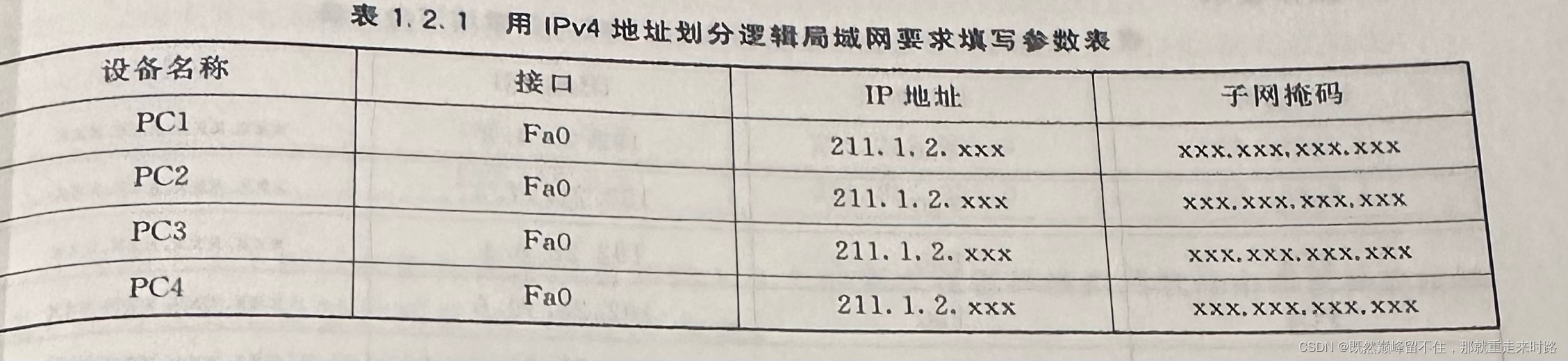

按图1.2.1所示的拓扑图的设备及表1.2.1的要求在思科模拟器软件中布置并连接好设备。
设置适当的子网掩码使得一个网段可容纳的主机数为6个；并设置适当的IP地址，使得PCI、PC2归人同一个网段，PC3、PC4归人另一个网段。从而实现 PC1 与PC2可以通信，PC3与PC4可以通信，但是PCI、PC2不能与PC3、PC4 通信的目的。
操作提示
操作说明：本例中要设置的是IP地址的第四段的数值，根据要求把PC 机的子网掩码设置为255.255.255.248（11111111.11111111.11111111.11111000），这时子网的理论主机数为8个，实际上扣除其中全0和全1的两个地址后，实际主机只剩下6个。可以选择前两个网段的地址，具体的地址范围分别是 211.1.2.1~211.1.2.6 和 211.1.2.9～211.1.2.14，所以在这两个网段中分别取两个地址在PC上设置就可以了。

设置完成后在 PC1 上分别 PingPC2、PC3 验证结果
