使用紫铜管制作半波天线的折合振子

一、概述
半波天线是一种简单而有效的天线类型，其长度约为工作波长的一半。它具有较好的辐射特性和较高的增益，广泛应用于业余无线电、电视接收等领域。使用紫铜管制作折合振子，不仅可以提高天线的机械强度，还能增强其导电性能。

二、基本原理
2.1 半波天线的工作原理
半波天线的长度通常等于工作波长的一半（λ/2），其中λ是工作频率对应的波长。该天线具有良好的辐射效率和方向性，能有效地将电能转换为电磁波并辐射出去。

2.2 折合振子的原理
折合振子（Folded Dipole）是一种特殊的半波振子，它由两根相互平行并连接在两端的导体组成。折合振子的输入阻抗较常规半波振子高，通常为300欧姆，而常规半波振子的输入阻抗约为75欧姆。使用折合振子可以更好地匹配某些特定的馈电线路并提高天线的带宽。

三、材料准备
3.1 材料清单
紫铜管（直径6-12毫米，长度根据计算得出）
天线馈线（如同轴电缆）
同轴电缆连接器（如PL-259）
尼龙扎带或绝缘胶带
绝缘材料（如PVC管或塑料支架）
3.2 工具清单
铜管切割工具
剥线钳
焊接工具（如电烙铁和焊锡）
钳子和螺丝刀
四、计算天线长度

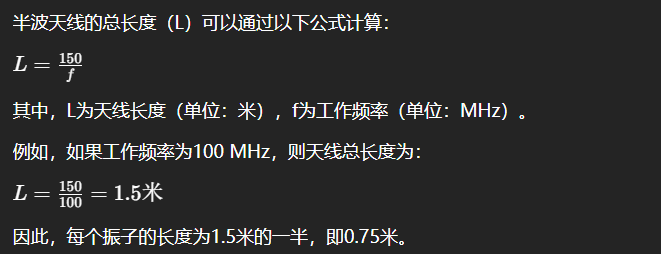

4.1 计算公式


五、制作步骤
5.1 切割紫铜管
根据计算得出的长度，将紫铜管切割成两段，每段长度为λ/4（例如0.75米）。
使用铜管切割工具进行切割，确保切口平整。
5.2 制作折合振子
将两段紫铜管平行放置，间距约为5-10厘米。
使用绝缘材料（如PVC管）将两段紫铜管的两端固定在一起，确保两段铜管相互平行并形成一个闭合回路。
在折合振子的中心位置，分别将两段铜管的一端连接在一起（使用焊接工具进行焊接）。
5.3 连接馈线
使用剥线钳剥去同轴电缆的外皮，露出屏蔽层和内导体。
将同轴电缆的内导体连接到折合振子的一根铜管上，屏蔽层连接到另一根铜管上（可以使用焊接或螺丝固定）。
确保连接牢固，并使用绝缘胶带对连接点进行绝缘处理。
5.4 天线安装和调试
安装天线：
将天线安装在高处，尽量远离建筑物和其他障碍物，以确保良好的信号传播效果。理想情况下，天线应安装在距离地面至少λ/2的高度。
使用绝缘材料（如尼龙扎带或绝缘胶带）将天线固定在支架上，确保其稳固且不会受到风吹雨打的影响。
连接馈线：
确保同轴电缆的连接牢固，避免松动或接触不良。
使用适当的连接器（如PL-259）将同轴电缆连接到您的射频设备，如收发机或频谱分析仪。
驻波比（SWR）测量：
使用天线分析仪或驻波比计测量天线的驻波比（SWR）。理想情况下，SWR应小于1.5:1，以确保天线的匹配良好，减少反射功率。
如果SWR过高，可能需要调整天线的长度或位置。可以通过剪短或延长紫铜管，或通过改变天线的高度和方向来优化SWR。
调试和测试：
进行实际传输和接收测试，检查天线的性能。可以通过与其他设备进行通信或接收广播信号来验证天线的效果。
如果发现性能不佳，可能需要进一步调整天线的位置或进行更多的匹配调试。
六、注意事项
安全第一：
在安装天线时，请确保安全操作，特别是在高处作业时，建议使用安全绳和防护设备。
注意避免与电力线接触，以免发生触电危险。
天气防护：
紫铜管虽然具有良好的耐腐蚀性，但长期暴露在户外仍可能受到天气影响。可以使用防水胶带或防腐涂料对天线进行保护。
确保天线连接点的绝缘和防水处理，防止雨水渗入导致短路。
定期维护：
定期检查天线的物理状态和连接情况，确保其在良好状态下工作。
在恶劣天气后，检查天线是否有损坏或松动，并及时进行修复。
七、总结
通过以上步骤，可以使用紫铜管制作一个有效的半波天线折合振子。半波天线具有良好的辐射性能和方向性，适用于各种无线电通信应用。使用紫铜管不仅增强了天线的机械强度，还提高了其导电性能和耐久性。

在制作和调试过程中，注意天线的长度计算、馈线连接和匹配调试，确保天线的性能达到最佳状态。定期维护和检查天线，保持其在良好状态下工作，以确保长期的可靠性和稳定性。
