DB9母头接口定义485

在通信技术中，DB9接口广泛应用于串行通信，尤其是在RS232和RS485标准中。虽然DB9接口最常见于RS232通信，但通过适当的引脚映射，它也可以用于RS485通信。本文将详细介绍如何定义和使用DB9母头接口进行RS485连接。

DB9母头接口简介

DB9接口是一种D-subminiature连接器，具有9个引脚，广泛用于各种串行通信应用。虽然它通常与RS232通信相关联，但通过重新定义引脚，DB9母头也可以适用于RS485通信。

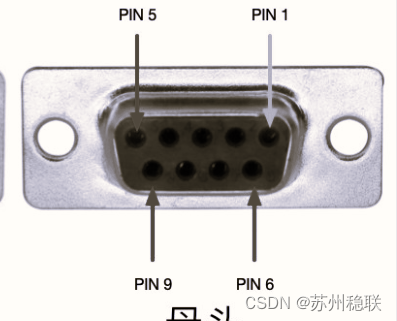

标准DB9母头引脚配置

在标准的RS232通信中，DB9母头的引脚配置如下：

• Pin 1: Carrier Detect (DCD)
• Pin 2: Receive Data (RXD)
• Pin 3: Transmit Data (TXD)
• Pin 4: Data Terminal Ready (DTR)
• Pin 5: Signal Ground (GND)
• Pin 6: Data Set Ready (DSR)
• Pin 7: Request to Send (RTS)
• Pin 8: Clear to Send (CTS)
• Pin 9: Ring Indicator (RI)

RS485通信引脚定义

为了将DB9母头接口用于RS485通信，我们需要重新定义引脚，使其能够支持差分信号传输。RS485通信通常使用两根差分信号线：A（正）和 B（负），以及一根地线。

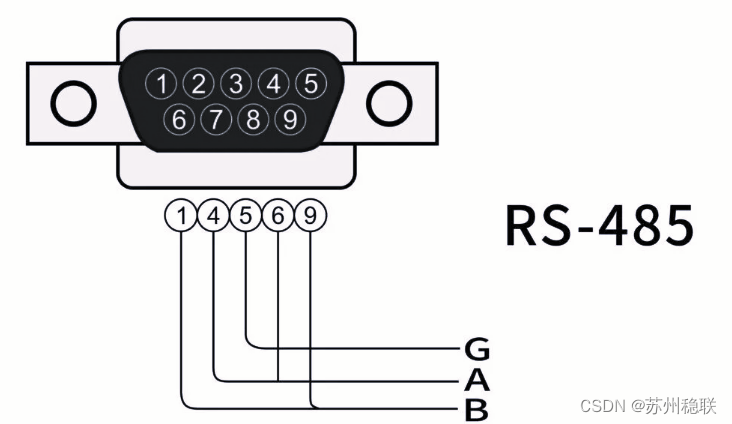

DB9母头用于RS485的引脚定义

以下是DB9母头接口用于RS485通信的推荐引脚定义：

• Pin 1: A（正）
• Pin 2: B（负）
• Pin 5: Signal Ground (GND)

这种配置可以实现基本的RS485通信功能。在某些情况下，设备制造商可能会有不同的引脚定义，因此在使用前请参考设备手册。

接线和配置步骤

1. 准备设备和线材

   • DB9母头接口
   • RS485设备
   • 数据线

2. 引脚连接

   • 将DB9母头的Pin 1连接到RS485设备的A端子。
   • 将DB9母头的Pin 2连接到RS485设备的B端子。
   • 将DB9母头的Pin 5连接到RS485设备的地线（GND）。

3. 检查连接

   • 确保所有连接牢固且无短路。特别注意A和B端子的连接方向，因为错误的连接可能导致通信失败或损坏设备。

4. 通信测试

   • 连接完成后，使用串口调试软件（如PuTTY或串口调试助手）配置串口参数，并尝试与RS485设备通信。

实际应用示例

假设我们有一个带有DB9母头接口的RS485转接器和一个RS485通信模块。以下是具体的连接步骤：

1. 准备设备

   • RS485转接器（带有DB9母头接口）
   • RS485通信模块
   • 数据线

2. 连接DB9母头转接器

   • 将DB9母头的Pin 1连接到RS485模块的A端子。
   • 将DB9母头的Pin 2连接到RS485模块的B端子。
   • 将DB9母头的Pin 5连接到RS485模块的地线（GND）。

3. 连接和测试

   • 连接完成后，将转接器插入计算机的串口或USB接口（如果转接器带有USB转换）。
   • 使用串口调试软件配置串口参数，并尝试与RS485设备通信。

注意事项

1. 终端电阻 在长距离传输中，建议在RS485总线两端加上终端电阻（通常为120欧姆），以减少信号反射和干扰。

2. 差分信号方向 确保A和B端子的连接方向正确，错误的连接可能导致通信失败。

3. 电气隔离 在某些工业环境中，电气隔离对于保护设备和保证通信稳定性至关重要。可以考虑使用隔离型RS485转接器。

小结

DB9母头接口通过适当的引脚定义和接线，可以有效地用于RS485通信。理解并掌握这种连接方法，不仅能提高系统的通信性能，还能在各种应用场景中提供可靠的解决方案。无论是工业自动化、嵌入式系统还是数据采集，掌握DB9接口与RS485信号的连接技巧都是一项重要的技能。
