华为防火墙ipsec vpn nat穿越2种场景配置案例_nat映射ipsec

acl number 2000
rule 5 permit source 10.1.2.0 0.0.0.255

interface GigabitEthernet0/0/0
ip address 10.1.5.1 255.255.255.0

interface GigabitEthernet0/0/1
ip address 1.1.5.1 255.255.255.0
nat outbound 2000

ip route-static 0.0.0.0 0.0.0.0 1.1.5.2
ip route-static 10.1.2.0 255.255.255.0 10.1.5.2

结果验证

1.配置完成后，PC2发起访问，之后PC1与PC2之间可以相互访问。PC2同时可以访问到公网。

2.PC2可以Ping通FW_A的1.1.2.1，同时在FW_B上可以查看NAT转换session表项。
<FW_B> display firewall session table
Current Total Sessions : 2
udp VPN:public --> public 10.1.5.2:500[1.1.5.1:2048]–>1.1.2.1:500
udp VPN:public --> public 10.1.5.2:4500[1.1.5.1:2048]–>1.1.2.1:4500

3.总部防火墙FW_A上可以查看到对应的IKE SA。 <FW_A> display ike sa IKE SA information : Conn-ID Peer VPN Flag(s) Phase RemoteType RemoteID

83887864 1.1.5.1:500 RD|A v2:2 IP 1.1.5.1
83887652 1.1.5.1:500 RD|A v2:1 IP 1.1.5.1

Number of IKE SA : 2

Flag Description:
RD–READY ST–STAYALIVE RL–REPLACED FD–FADING TO–TIMEOUT
HRT–HEARTBEAT LKG–LAST KNOWN GOOD SEQ NO. BCK–BACKED UP
M–ACTIVE S–STANDBY A–ALONE NEG–NEGOTIATING

4.分支上FW_C可以查看到对端为总部的IKE SA，FW_C是发起方，标志位为ST。 <FW_C> display ike sa IKE SA information : Conn-ID Peer VPN Flag(s) Phase RemoteType RemoteID

62887864 1.1.2.1:500 RD|ST|A v2:2 IP 1.1.2.1
62887652 1.1.2.1:500 RD|ST|A v2:1 IP 1.1.2.1

Number of IKE SA : 2

Flag Description:
RD–READY ST–STAYALIVE RL–REPLACED FD–FADING TO–TIMEOUT
HRT–HEARTBEAT LKG–LAST KNOWN GOOD SEQ NO. BCK–BACKED UP
M–ACTIVE S–STANDBY A–ALONE NEG–NEGOTIATING

5.总部防火墙FW_A上可以查看到一对双向的IPSec SA，对应分支FW_C。
<FW_A> display ipsec sa brief
Current ipsec sa num:2

Spu board slot 1, cpu 1 ipsec sa information: Number of SAs:2 Src address Dst address SPI VPN Protocol Algorithm

1.1.2.1 1.1.5.1 3923280450 ESP E:AES-256 A:SHA2_256_128
1.1.5.1 1.1.2.1 2676437093 ESP E:AES-256 A:SHA2_256_128

6.分支节点FW_C上可以查看到一对双向IPSec SA。<FW_C> display ipsec sa brief
Current ipsec sa num:2

Spu board slot 1, cpu 1 ipsec sa information: Number of SAs:4 Src address Dst address SPI VPN Protocol Algorithm

10.1.5.2 1.1.2.1 2179965693 ESP E:AES-256 A:SHA2_256_128
1.1.2.1 10.1.5.2 3813759530 ESP E:AES-256 A:SHA2_256_128

第二种方法，即做vpn又做nat，意思是电脑又和总部vpn通，又能上外网，都在一台防火墙设备上实现。

FW_A主要配置：

acl number 3000
rule 5 permit ip source 192.168.0.0 0.0.0.255 destination 172.16.0.0 0.0.0.255

ipsec proposal pro1
transfrom esp

ike proposal 10

ike peer fenbu_1
pre-shared-key admin
ike-proposal 10
nat traversal

ipsec policy-template temp1 1
security acl 3000
ike-peer fenbu_1
proposal pro1

ipsec policy policy1 1 isakmp template temp1

interface GigabitEthernet1/0/0
undo shutdown
ip address 1.1.1.1 255.255.255.0
service-manage ping permit
ipsec policy policy1

interface GigabitEthernet1/0/1
undo shutdown
ip address 192.168.0.1 255.255.255.0
service-manage ping permit
dhcp select interface

firewall zone trust
set priority 85
add interface GigabitEthernet0/0/0
add interface GigabitEthernet1/0/1

firewall zone untrust
set priority 5
add interface GigabitEthernet1/0/0

ip route-static 0.0.0.0 0.0.0.0 1.1.1.2

FW_B主要配置：

acl number 2000
rule 5 permit source 172.16.0.0 0.0.0.255

acl number 3000
rule 5 permit ip source 172.16.0.0 0.0.0.255 destination 192.168.0.0 0.0.0.255

ipsec proposal pro1
transfrom esp

ike proposal 10

ike peer zongbu
pre-shared-key admin
ike-proposal 10
remote-address 1.1.1.1
nat traversal

ipsec policy policy1 1 isakmp
security acl 3000
ike-peer zongbu

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数网络安全工程师，想要提升技能，往往是自己摸索成长，但自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《2024年网络安全全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上网络安全知识点，真正体系化！

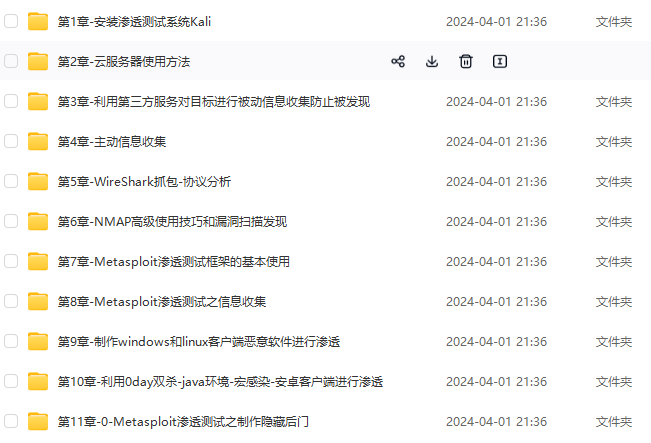

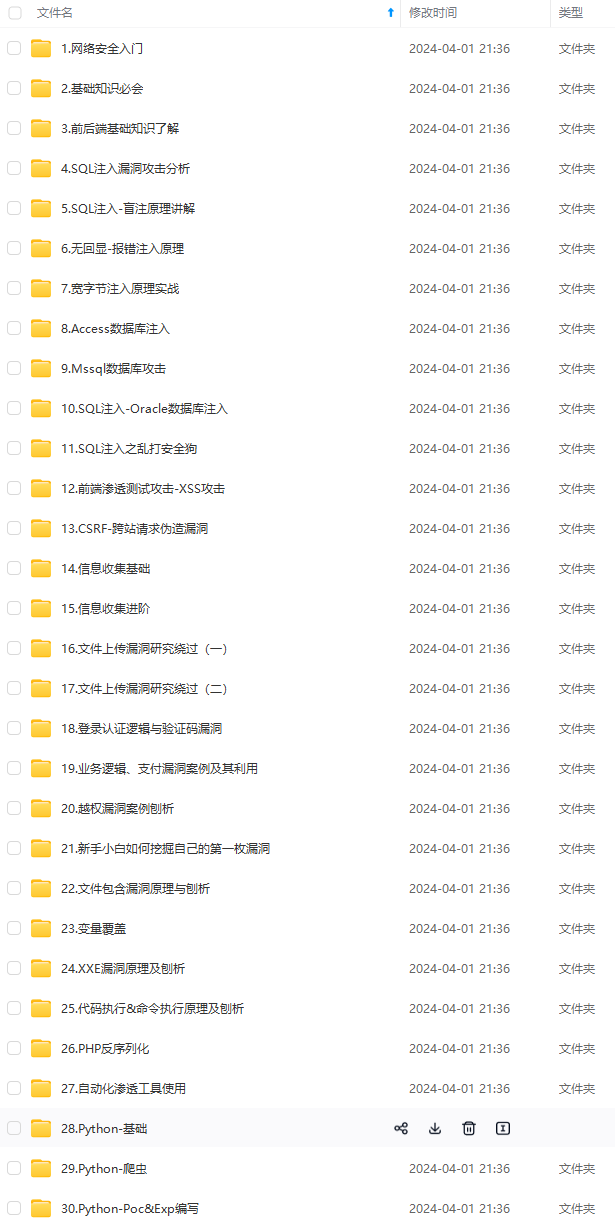

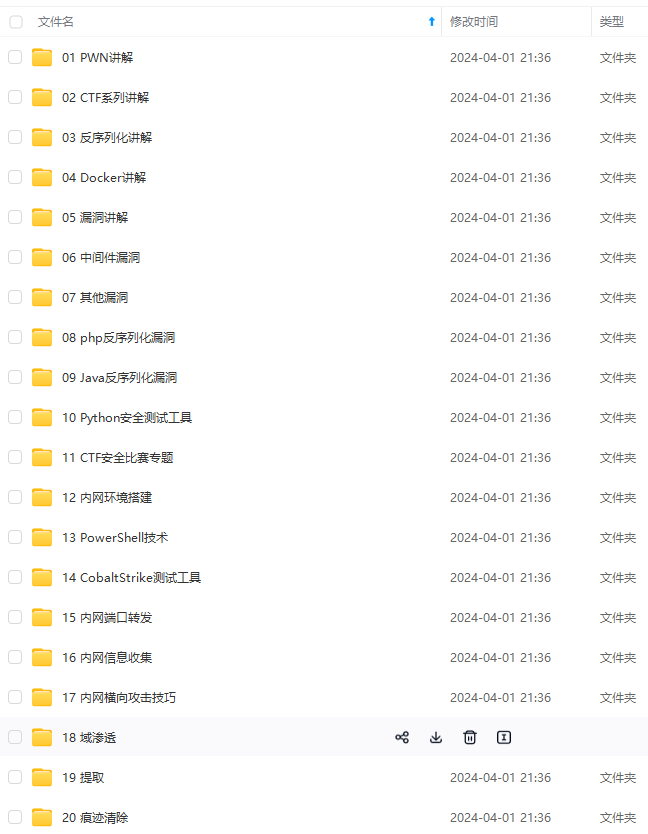

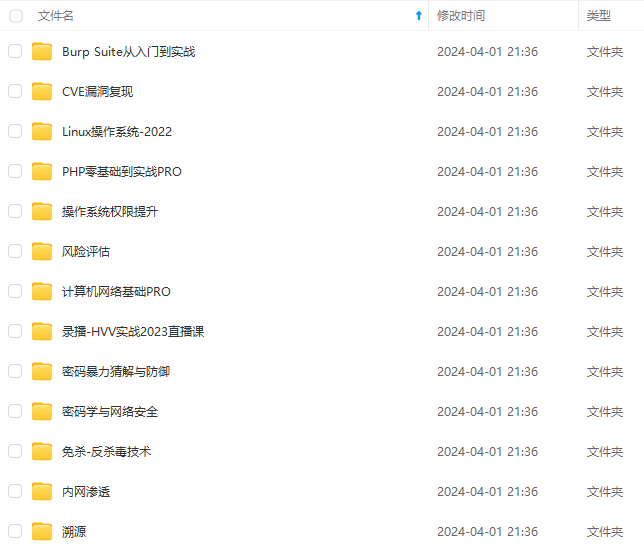

由于文件比较大，这里只是将部分目录大纲截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且后续会持续更新
