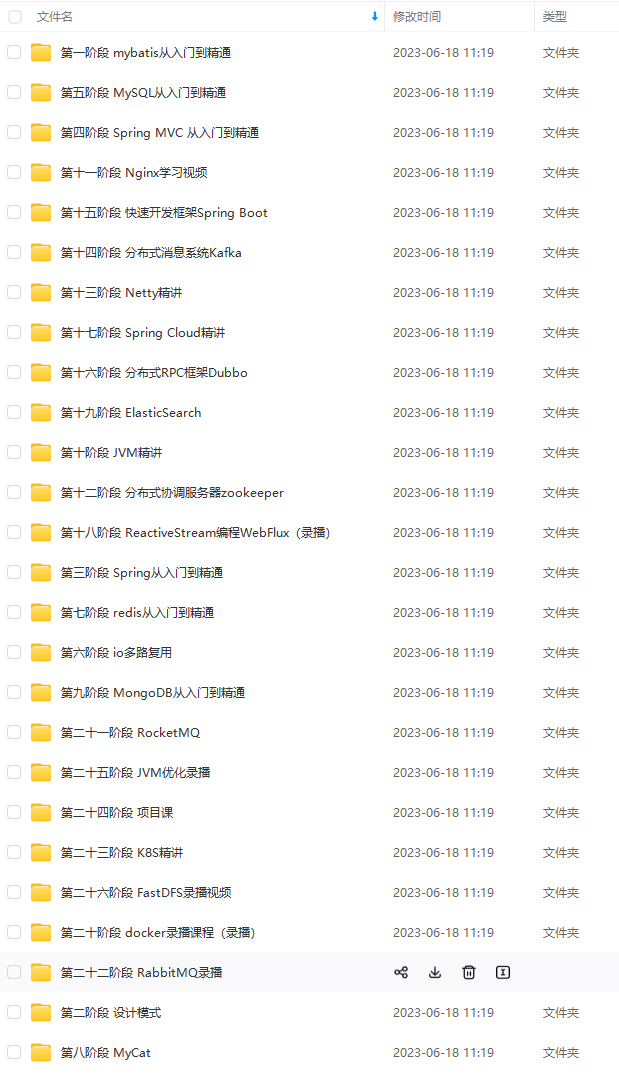

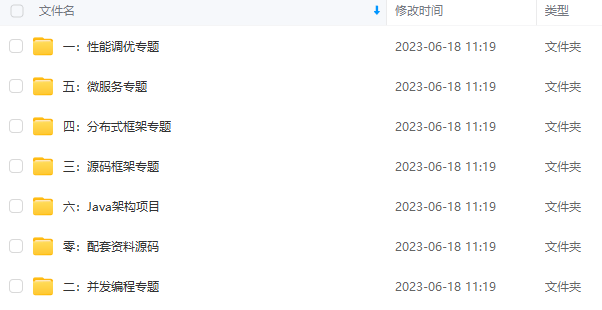

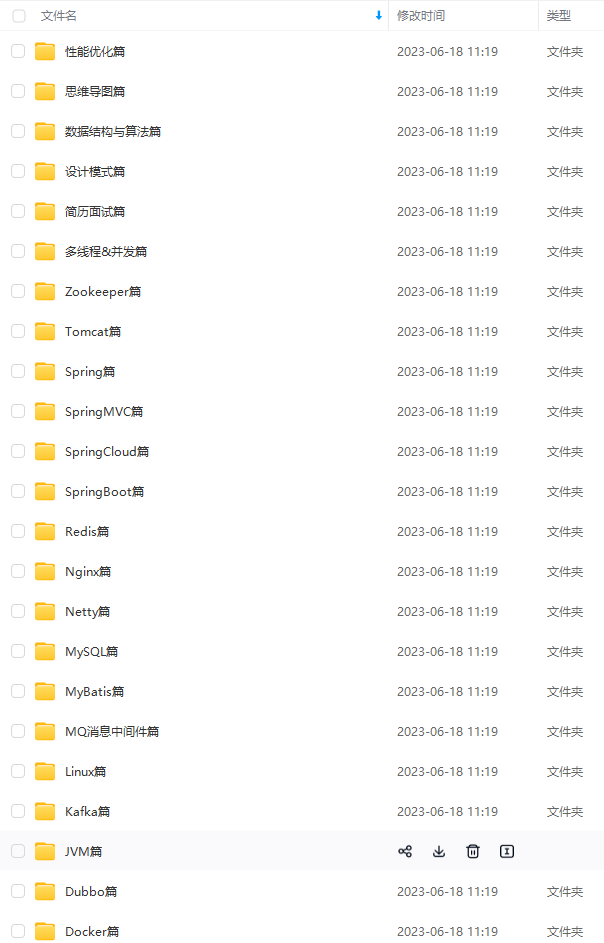

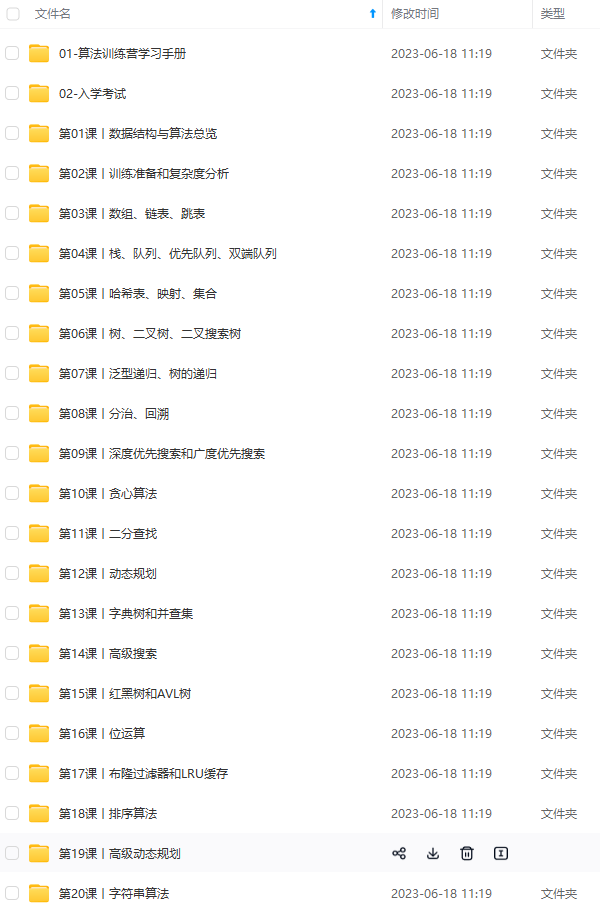

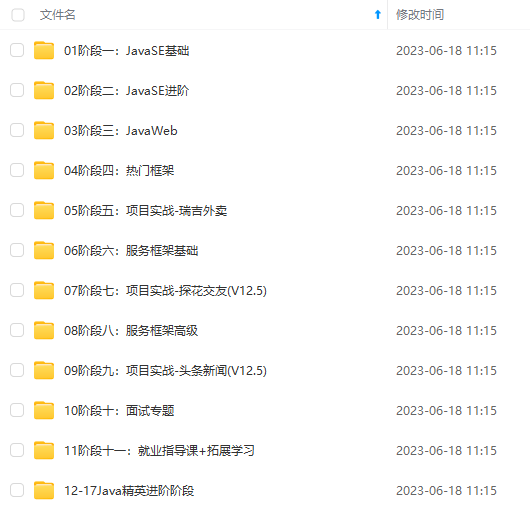

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新

如果你需要这些资料，可以添加V获取：vip1024b （备注Java）

正文

com.alibaba

druid

1.0.5

org.mybatis.spring.boot

mybatis-spring-boot-starter

1.1.1

org.activiti

activiti-spring-boot-starter-basic

5.21.0

org.springframework.boot

spring-boot-starter

org.springframework.boot

spring-boot-starter-test

特别说明：请把mybatis-spring-boot-starter的依赖放在activiti-spring-boot-starter-basic的前面以避免jar包冲突问题。jar包冲突的表现是：java.lang.ClassNotFoundException: org.apache.ibatis.annotations.Mapper。

依赖顺序和依赖传递的关系： mybatis-spring-boot-starter依赖mybatis-3.4.0.jar，而activiti-spring-boot-starter-basic依赖mybatis-3.3.0.jar，对于这种情况，Maven以顺序靠前的为准。现在如果导入的是mybatis-3.3.0.jar就会抛出异常，而mybatis-3.4.0.jar是正确的，所以要让mybatis-spring-boot-starter的依赖放在activiti-spring-boot-starter-basic的前面。

②主启动类

@SpringBootApplication

public class MainApplication {

public static void main(String[] args) {

SpringApplication.run(MainApplication.class, args);

}

}

③测试类

@RunWith(SpringRunner.class)

@SpringBootTest

public class ProcessTest {

@Autowired

private ProcessEngine processEngine;

@Test

public void createTable() {

System.out.println(processEngine);

}

}

④yml配置

spring:

datasource:

name: mydb

type: com.alibaba.druid.pool.DruidDataSource

url: jdbc:mysql://127.0.0.1:3306/db_activiti

username: root

password: root

driver-class-name: com.mysql.jdbc.Driver

⑤特别操作

在src/main/java目录下创建processes目录，否则将抛出异常：java.io.FileNotFoundException: class path resource [processes/] cannot be resolved to URL because it does not exist。processes目录的作用是存放bpmn流程定义文件，并对bpmn文件进行自动部署。如果创建到src/main/resources目录下则要求processes目录下至少存在一个文件（任意）。

三、流程操作

==================================================================

1.创建第一个流程图

---

2.流程部署

---

①Java代码

注意：如果放在processes目录下会被自动部署，下面的Java代码是手动部署。

@RunWith(SpringRunner.class)

@SpringBootTest

public class ProcessTest {

@Autowired

private RepositoryService repositoryService;

@Test

public void test01ProcessDefinitionDeployment() {

//部署：将流程定义文件中流程定义信息存入数据库

repositoryService

.createDeployment() //创建部署构建器对象

.addClasspathResource(“MyProcess.bpmn”) //添加要部署的流程定义文件名

.deploy(); //执行部署

}

}

②数据库表分析

[1]act_ge_bytearray表

二进制数据表，存储了流程定义图形的XML文件和图片信息

保存流程定义的xml信息

保存流程定义的图片

[2]act_re_deployment表

部署信息表，存储了部署的相关信息(部署时间)

[3]act_re_procdef表

流程定义数据表，存储了当前流程图形的相关信息(id,name,版本号)

③解决乱码问题

import org.activiti.spring.SpringProcessEngineConfiguration;

import org.activiti.spring.boot.ProcessEngineConfigurationConfigurer;

import org.springframework.context.annotation.Configuration;

@Configuration

public class ActivitiConfig implements ProcessEngineConfigurationConfigurer {

@Override

public void configure(SpringProcessEngineConfiguration processEngineConfiguration) {

processEngineConfiguration.setActivityFontName(“宋体”);

processEngineConfiguration.setLabelFontName(“宋体”);

}

}

3.流程查询

---

①第一步：创建ProcessDefinitionQuery对象

@Test

public void test02ProcessDefinitionQuery() {

//1.创建流程定义查询对象

ProcessDefinitionQuery query = repositoryService.createProcessDefinitionQuery();

//2.调用对应的方法执行查询

List list = query.list();

//3.遍历集合

for (ProcessDefinition processDefinition : list) {

String key = processDefinition.getKey();

String name = processDefinition.getName();

int version = processDefinition.getVersion();

System.err.println(“key=”+key);

System.err.println(“name=”+name);

System.err.println(“version=”+version);

}

}

注意2：创建了新的流程定义需要再次执行部署，再次启动流程。

6.查询任务和7.完成任务

---

@Test

public void test03TaskQuery() {

//创建任务查询对象

TaskQuery query = taskService.createTaskQuery();

//根据流程定义key和委托人查询待办任务

List list = query.processDefinitionKey(“MyProcess”).taskAssignee(“zuzu”).list();

for (Task task : list) {

String assignee = task.getAssignee();

String taskId = task.getId();

String taskName = task.getName();

//taskService需要使用@Autowired注解装配

taskService.complete(task.getId());//完成任务，使任务进入下一步

System.err.println(“assignee=”+assignee);

System.err.println(“taskId=”+taskId);

System.err.println(“taskName=”+taskName);

}

}

8.查询流程实例历史

---

//1.创建流程实例的历史查询对象，historyService使用@Autowired注解注入

HistoricProcessInstanceQuery query = historyService.createHistoricProcessInstanceQuery();

HistoricProcessInstance instance =

query.processInstanceId(“7501”) //流程实例的id

.finished()//调用这个方法后未完成的流程实例会返回null

.singleResult();

System.out.println(instance);

9.将任务指派给一个组

---

注意1：创建的新的流程定义要指定一个新的id。

注意2：创建了新的流程定义需要再次执行部署，再次启动流程。

10.领取任务

---

@Test

public void test04Claim() {

//1.创建任务查询对象

TaskQuery taskQuery = taskService.createTaskQuery();

//2.根据任务委托组查询任务列表

List list = taskQuery.taskCandidateGroup(“jingli”).list();

//3.遍历

for (Task task : list) {

String taskId = task.getId();

String userId = “jingli”;

//3.指派任务

taskService.claim(taskId, userId);

}

}

提示：可以根据任务委托人在领取任务前和领取任务后分别查询任务，之前没有之后有即为正确。

TaskQuery query = taskService.createTaskQuery();//创建任务查询对象

List list = query.processDefinitionKey(“MyProcess”) //指定流程定义

.taskAssignee(“jingli”)//指定委托人

.list();//执行查询

for (Task task : list) {

System.out.println(task);

}

11.流程变量

---

①在创建流程定义时指定流程变量

例如：用变量的方式指定委托人

创建MyProcess02.bpmn

创建后正常部署

@Test

public void test01ProcessDefinitionDeployment() {

//部署：将流程定义文件中流程定义信息存入数据库

repositoryService

.createDeployment() //创建部署构建器对象

.addClasspathResource(“MyProcess02.bpmn”) //添加要部署的流程定义文件名

.deploy(); //执行部署

}

②启动

@Test

public void test05StartProcessInstance() {

//1.查询流程定义对象

ProcessDefinition processDefinition =

repositoryService.createProcessDefinitionQuery()

.processDefinitionKey(“MyProcess02”)

.latestVersion()

.singleResult();

//2.获取流程定义的id

String processDefinitionId = processDefinition.getId();

//3.使用RunTimeService根据流程定义id启动流程定义

ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinitionId);

//4.打印processInstance对象

System.err.println(processInstance);

}

带有变量的流程启动时，如果第一个任务中就存在变量，那么启动的时候就必须给出变量值。否则将抛出异常：org.activiti.engine.impl.javax.el.PropertyNotFoundException: Cannot resolve identifier ‘erzi’

@Test

public void test06StartProcessInstanceWithVariable() {

//1.查询流程定义对象

ProcessDefinition processDefinition =

repositoryService.createProcessDefinitionQuery()

.processDefinitionKey(“MyProcess02”)

.latestVersion()

.singleResult();

//2.获取流程定义的id

String processDefinitionId = processDefinition.getId();

//※为第一个任务指定流程变量

Map<String,Object> variables = new HashMap<String, Object>();

variables.put(“erzi”, “zhangsan”);

//3.使用RunTimeService根据流程定义id启动流程定义

ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinitionId, variables);

//4.打印processInstance对象

System.err.println(processInstance);

}

③完成任务

如果完成当前任务时，下一个任务中包含变量，那么此时也必须给出下一个任务的变量值

@Test

public void test7CompleteTaskWithVariables() {

List list =

taskService.createTaskQuery() //创建任务查询对象

.processDefinitionKey(“MyProcess02”)//指定流程定义

.taskAssignee(“zhangsan”)//指定委托人

.list();//执行查询

for (Task task : list) {

String taskId = task.getId();

//在完成当前任务时，为下一个任务指定流程变量

Map<String,Object> variables = new HashMap<String, Object>();

variables.put(“sunzi”, “lisi”);

//完成当前任务时为下一个任务指定变量值

taskService.complete(taskId, variables);//完成任务，使任务进入下一步

//Unknown property used in expression: ${sunzi}

//taskService.complete(taskId);

}

}

12.排他网关
