热修复原理学习（2）底层替换原理和突破底层差异的方法

这是一个native方法， 它的参数是在 Java层通过反射机制得到的 Method， src对应被替换的原有方法，而dest对应的就是新方法，新方法存在于补丁包的新类中，也就是补丁方法。

// AndFix/jni/andfix.cpp

static void replaceMethod(JNIEnv* env, jclass clazz, jobject src,

jobject dest) {

if (isArt) {

art_replaceMethod(env, src, dest);

} else {

dalvik_replaceMethod(env, src, dest);

}

}

这个方法对当前Android版本做了判断，4.4以下版本用的是Dalvik虚拟机，而在 4.4以上则用的是ART虚拟机。

在Art上调用的方法如下：

// AndFix/jni/art/art_method_replace.cpp

extern void attribute ((visibility (“hidden”))) art_replaceMethod(

JNIEnv* env, jobject src, jobject dest) {

if (apilevel > 23) {

replace_7_0(env, src, dest);

} else if (apilevel > 22) {

replace_6_0(env, src, dest);

} else if (apilevel > 21) {

replace_5_1(env, src, dest);

} else if (apilevel > 19) {

replace_5_0(env, src, dest);

}else{

replace_4_4(env, src, dest);

}

}

我们以 Art虚拟机为例，对于不同Android版本的Art虚拟机，底层Java对象的数据结构是不同的，因而会进一步区分出不同的替换函数，这里我们以Android 6.0版本为例子，对应的就是 replace_6_0()

// AndFix/jni/art/art_method_replace_6_0.cpp

void replace_6_0(JNIEnv* env, jobject src, jobject dest) {

art::mirror::ArtMethod* smeth =

(art::mirror::ArtMethod*) env->FromReflectedMethod(src); // 1

art::mirror::ArtMethod* dmeth =

(art::mirror::ArtMethod*) env->FromReflectedMethod(dest); // 2

…

// 3

smeth->declaring_class_ = dmeth->declaring_class_;

smeth->dex_cache_resolved_methods_ = dmeth->dex_cache_resolved_methods_;

smeth->dex_cache_resolved_types_ = dmeth->dex_cache_resolved_types_;

smeth->access_flags_ = dmeth->access_flags_ | 0x0001;

smeth->dex_code_item_offset_ = dmeth->dex_code_item_offset_;

smeth->dex_method_index_ = dmeth->dex_method_index_;

smeth->method_index_ = dmeth->method_index_;

smeth->ptr_sized_fields_.entry_point_from_interpreter_ =

dmeth->ptr_sized_fields_.entry_point_from_interpreter_;

smeth->ptr_sized_fields_.entry_point_from_jni_ =

dmeth->ptr_sized_fields_.entry_point_from_jni_;

smeth->ptr_sized_fields_.entry_point_from_quick_compiled_code_ =

dmeth->ptr_sized_fields_.entry_point_from_quick_compiled_code_;

LOGD(“replace_6_0: %d , %d”,

smeth->ptr_sized_fields_.entry_point_from_quick_compiled_code_,

dmeth->ptr_sized_fields_.entry_point_from_quick_compiled_code_);

}

注释1、2：通过Method对象得到底层Java函数对应ArtMethod的真实地址。

注释3：把就函数的所有成员变量都替换为新的。（通过ArtMehtod结构体）（注意注意！这里相当于是替换了原结构体中的字段信息）

每一个Java方法在Art虚拟机中都对应着一个 ArtMethod，ArtMethod记录了这个Java方法的所有信息，包括所属类、访问权限、代码执行地址等。

通过 env->FromReflectedMethod，可以由 Method对象得到这个方法所对应的 ArtMethod的真正其实地址，然后就可以把它强制转化为ArtMethod指针，从而对其包含的所有成员进行修改。

这样全部替换完之后就完成了热修复功能。以后调用方法时就会直接运行到新方法中实现。

1.2 虚拟机调用方法的原理

---

为什么这样替换完就可以实现热修复呢？这需要从虚拟机调用方法的原理说起。

在Android6.0版本中，Art虚拟机中的 Art虚拟机中ArtMethod的结构如下：

// art/runtime/art_method.h

class ArtMethod FINAL {

…

protected:

GcRootmirror::Class declaring_class_;

GcRootmirror::PointerArray dex_cache_resolved_methods_;

GcRoot<mirror::ObjectArraymirror::Class> dex_cache_resolved_types_;

uint32_t access_flags_;

uint32_t dex_code_item_offset_;

uint32_t dex_method_index_;

uint32_t method_index_;

struct PACKED(4) PtrSizedFields {

void* entry_point_from_interpreter_; // 1

void* entry_point_from_jni_;

void* entry_point_from_quick_compiled_code_; //2

} ptr_sized_fields_;

…

}

在 ArtMethod结构体中，最重要的就是 注释1和注释2标注的内容，从名字可以看出来，他们就是方法的执行入口。

我们知道，Java代码在Android中会被编译为 Dex Code。

Art虚拟机中可以采用解释模式或者 AOT机器码模式执行 Dex Code

• 解释模式

就是去除Dex Code，逐条解释执行。

如果方法的调用者是以解释模式运行的，在调用这个方法时，就会获取这个方法的 entry_point_from_interpreter_，然后跳转执行。

• AOT模式

就会预先编译好 Dex Code对应的机器码，然后在运行期直接执行机器码，不需要逐条解释执行Dex Code。如果方法的调用者是以AOT机器码方式执行的，在调用这个方法时，就是跳转到 entry_point_from_quick_compiled_code_中执行。

那是不是只需要替换这个几个 entry_point_* 入口地址就能够实现方法替换了呢？

并没有那么简单，因为不论是解释模式还是AOT模式，在运行期间还会需要调用ArtMethod中的其他成员字段。

就以AOT模式为例，虽然Dex Code已经被编译成了机器码。但是机器码并非可以脱离虚拟机而单独运行，以下面这段简单的代码为例。

public class MainActivity extends Activity {

protected void onCreate(Bundle saveInstanceState) {

super.onCreate(saveInstanceState);

}

}

编译为 AOT机器码后，是这样的：

7：void com.rikkatheworld.demo.MainActivity.onCreate(android.os.Bundle) (dex_method_idx)

DEX CODE:

0x0000: 6f20 4600 1000 | invoke-super {v0, v1}, void anroid.App.Activity.onCreate(android.os.Bundle)

0x0003: 0e00 | return-void

CODE: (code_offset=0x006fdbac size_offset=0x006fdba8 size=96)

… …

0x006fdbe0: f94003e0 ldr x0, [sp]

;x0 = MainActivity.onCreate 对应的 ArtMethod指针

0x006fdbe4: b9400400 ldr w0, [x0, #4]

;w0 = [x0 + 4] = dex_cache_resolved_methods_ 字段

0x006fdbe8: f9412000 ldr x0, [w0, #576]

;x0 = [x0 + 576]; dex_cache_resolved_methods_ 数组的第72（=576/8）个元素，即对应 Activity.onCreate的 ArtMethod指针

0x006fdbec: f940181e ldr lr, [x0, #48]

;lr = [x0 + 48] = Activity.onCreate 的ArtMethod成员的执行入口点

;即 entry_point_from_quick_compiled_code_

0x006fdbf0: d63f03c0 blr lr

;调用 Activity.onCreate

这里去掉了一些校验之类的无关代码，可以看到，在调用一个方法时，获取了 ArtMethod中的 dex_cache_resolved_methods文件，这是一个存放 ArtMethod* 的指针数组，通过它就可以访问到这个 Method所在Dex中所有的 Method所对应的 ArtMethod*

Activity.onCreate() 的方法索引是70，由于是64位系统，因此每个指针的大小为8kb，又由于ArtMethod*元素时从这个数组的第0×2 个位置开始存放的，因此偏移量为 (70 + 2) * 8 = 576的位置正是 Activity.onCreate() 方法的 ArtMethod指针。

这只是一个比较简单的例子，而在实际代码中，有许多更为复杂的调用情况，很多情况下还需要调用 dex_code_item_offset_字段。由此可以看出，AOT机器码的执行过程，还是会有对虚拟机以及ArtMethod成员字段的依赖。

因此，当把一个旧方法的所有成员字段都换为新方法的成员字段后，执行时所有的数据就可以保持和新方法的数据一致。这样在所有执行到旧方法的地方，会获取新方法的执行入口、所属类型、方法索引号以及所属dex信息，然后像调用旧方法一样去执行新方法的逻辑。

1.3 兼容性问题的根源

---

然而，目前市场上几乎所有的native替换方案，比如 Andfix和其他安全界的Hook方案，ArtMethod结构体的结构都是固定的，这回带来巨大的兼容性问题。

从刚才的分析可以看到，虽然Andfix是把底层结构强转为 art::mirror::ArtMethod，但这里的 art::mirror::ArtMethod并非等同于App运行时所在设备虚拟机底层的 art::mirror::ArtMethod，而是 Andfix自己构造的 art::mirror::ArtMethod。

由于 Android的源码是开源的，所以各个手机厂商都可以对代码进行改造，而Andfix里ArtMethod的结构是根据公开的Android源码中的结构编写的。如果某个厂商对这个 ArtMethod结构体进行了更改，就和原有的开源代码里的结构不一致，那么在这个修改过ArtMethod结构体的设备上，替换机制就会出现问题。

举个例子，在Andfix替换 declaring_class_ 的地方：

//这里是设备本身的ArtMethod和AndFix的ArtMethod一样的情况下

smeth->declaring_class_ = demth->declaring_class;

由于 declaring_class_是 Andfix里 ArtMethod的第一个成员，因此它和以下这行代码等价：

(uint32_t) (smth + 0) = (uint32_t) (dmeth + 0)

如果某个手机厂商在 ArtMethod结构体的 declaring_class_前面添加了一个字段 additional_，那么 additional_就成为了 ArtMethod的第一个成员，所以 smeth + 0 这个位置在这台设备上实际就变成了 additional_，所以这行代码的真正含义就变成了：

//这里是设备本身的ArtMethod和AndFix的ArtMethod不一样的情况下

smeth->additional_ = dmeth->additional_;

这样就和原有的替换逻辑不一致了。

这也正是Andfix不支持所有机型的原因，很大的可能，是因为这些手机机型修改了底层的虚拟机结构

2.突破底层差异的方法

============================================================================

2.1 突破底层结构差异

---

知道了 native替换方式兼容性问题的原因，我们是否有办法寻求一种新的方式，不依赖ROM底层方法结构的实现而达到替换效果呢？

我们发现，这样的native层面替换思路，其实就是替换 ArtMethod的所有成员，那么，并不需要构造出ArtMethod具体的各个成员字段，只要把 ArtMethod作为整体进行替换，这样不就可以了吗？

因此 Andfix这一系列烦琐的替换：

smeth->declaring_class_ = dmeth->declaring_class_;

smeth->dex_cache_resolved_methods_ = dmeth->dex_cache_resolved_methods_;

smeth->dex_cache_resolved_types_ = dmeth->dex_cache_resolved_types_;

…

可以缩写成：

memcpy(smeth, dmeth, sizeof(ArtMethod));

这正是 Sophix为了解决Andfix的问题，而研发出的新的方案。

刚才提到过，不同的手机厂商都可以对 ArtMethod进行替换，只要像这样吧 ArtMethod整个结构体完整替换，就能够把所有旧方法成员自动对应的换成新方法的成员。

但这其中最关键的地方在于，sizeof(ArtMethod)的计算结果，如果计算结果有偏差，导致部分成员没有被替换，或者替换区域超出了边界，都会导致严重的问题。

对于ROM开发者而言，是在 Art源代码中开发，所以一个简单的 sizeof(ArtMethod)就行了，因为这是在编译器就可以决定的。

但对于上层开发者，App会被下发给各式各样的Android设备，所以需要在运行时动态地获取App运行设备中的底层 ArtMethod大小的，就没有那么简单了。

想要忽略ArtMethod具体结构成员直接获取其size的精确值，还是需要从虚拟机的源码入手，从底层的数据结构以及排列特点探寻答案。

在 Art中，初始化一个类的时候会给这个类的所有方法分配内存空间，我们可以看到这个分配内存空间的地方（Android 8.0代码）：

// art/runtime/class_linker.cc

void ClassLinker::LoadClassMembers(Thread* self,

const DexFile& dex_file,

const uint8_t* class_data,

Handlemirror::Class klass) {

{

…

klass->SetMethodsPtr(

AllocArtMethodArray(self, allocator, it.NumDirectMethods() + it.NumVirtualMethods()),

it.NumDirectMethods(),

it.NumVirtualMethods());

…

}

类的方法中有 direct方法和 virtual方法。

direct方法包含static方法和所有不可继承的对象方法。而 virtual方法包含了所有可以继承的对象方法。

AllocArtMethodArray() 函数用来分配他们的方法所在区域，第三个参数传的是所有的direct方法和virtual的总数：

// class-linker.cc

LengthPrefixedArray* ClassLinker::AllocArtMethodArray(Thread* self,

LinearAlloc* allocator,

size_t length) {

if (length == 0) {

return nullptr;

}

const size_t method_alignment = ArtMethod::Alignment(image_pointer_size_);

const size_t method_size = ArtMethod::Size(image_pointer_size_);

const size_t storage_size =

LengthPrefixedArray::ComputeSize(length, method_size, method_alignment);

void* array_storage = allocator->Alloc(self, storage_size);

auto* ret = new (array_storage) LengthPrefixedArray(length);

CHECK(ret != nullptr);

// 1

for (size_t i = 0; i < length; ++i) {

new(reinterpret_cast<void*>(&ret->At(i, method_size, method_alignment))) ArtMethod;

}

return ret;

}

注释1中，建立所有方法总数和的一个循环。每次循环使用 ret->(i, method_size, method_alignment)创建出一个ArtMethod。

而这个方法的作用就是分配空间，因为i是连续的，所以分配出来的空间也是连续的。

这是只是分配出内存空间，还没有对ArtMethod的各个成员赋值，不过这并不影响观察ArtMethod的空间结构，Artmethod空间结构如下图所示：

这里给了我们启示，ArtMethod是紧密排列的，所以一个ArtMethod的大小，不就是相邻两个ArtMethod的起始地址的差值吗？

正是如此，我们就从这个排列特点入手，自己构造一个类，以一种巧妙的方式获取到这个差值：

public class NativeStructsModel {

final public static void f1() {}

final public static void f2() {}

}

由于 f1和f2都是static方法，所以都属于 direct ArtMethod Array。由于 NativeStructsModel类中只存这两个方法，因此它们肯定是相邻的。

那么就可以在JNI层取得它们的地址差值：

size_t firMid = (size_t) env->GetStaticMethodID(nativeStructsModelClazz, “f1”, “()V”); // 计算出 f1()的地址

size_t secMid = (size_t) env->GetStaticMethodID(nativeStructsModelClazz, “f2”, “()V”); // 计算出 f2()的地址

文末

初级工程师拿到需求会直接开始做，然后做着做着发现有问题了，要么技术实现不了，要么逻辑有问题。

而高级工程师拿到需求会考虑很多，技术的可行性？对现有业务有没有帮助？对现有技术架构的影响？扩展性如何？等等…之后才会再进行设计编码阶段。

而现在随着跨平台开发，混合式开发，前端开发之类的热门，Android开发者需要学习和掌握的技术也在不断的增加。

通过和一些行业里的朋友交流讨论，以及参考现在大厂面试的要求。我们花了差不多一个月时间整理出了这份Android高级工程师需要掌握的所有知识体系。你可以看下掌握了多少。

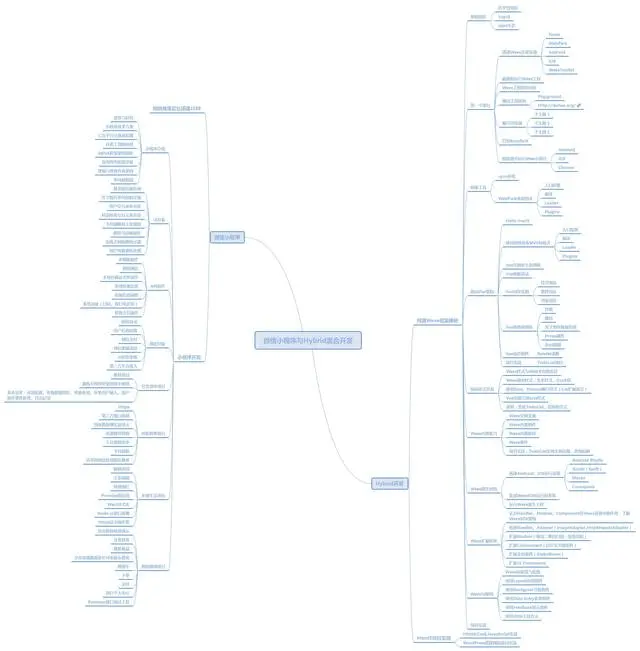

混合式开发，微信小程序。都是得学会并且熟练的

这些是Android相关技术的内核，还有Java进阶

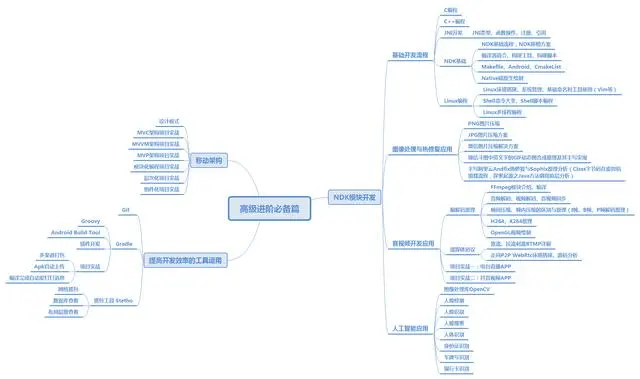

高级进阶必备的一些技术。像移动开发架构项目实战等

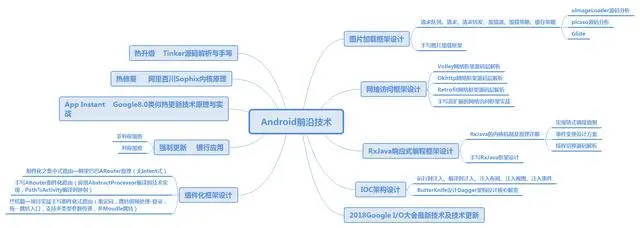

Android前沿技术；包括了组件化，热升级和热修复，以及各种架构跟框架的详细技术体系
