三层交换机配置步骤详解

一 ：三层交换概念

三层交换代表使用三层交换技术实现VLAN间的通信，三层交换=二层交换+三层转发

三层交换机就是具有部分路由器功能的交换机，工作在OSI网络标准模型的第三层：网络层。三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。

三层交换
当三层设备接收到一个数据帧，会拆除原数据帧，重新封装新的源MAC地址和目标MAC地址，并且因为帧头部的信息发生变化，最后的帧校验CRC也应当随之改变。
在这个流中的多个数据包，其中只有第一个数据包是由三层交换机的三层引擎来处理的，处理的方式是软件方式，与路由器相同，三层引擎获取了新的2层封装信息后路由这个数据包。
在第一个数据包转发完成后，在硬件中创建一个MLS条目，用于后续的数据包由硬件执行的重新封装和快速转发。2层数据帧会被重新封装为需要转发的下一个网段的帧格式。这就是MLS“一次路由，多次交换"的原理。
基于CEF (一种基于拓扑转发的模型)的MLS， 其关键是两张转发信息表，转发信息库(FIB) 与路由表一一对应，是路由表的一个镜像。路由表更新时，FIB随之变化，其中FIB包含邻接主机的IP地址与VLANID的对应关系。而邻接关系表包含邻接主机和交换机MAC地址的对应关系用来提供二层重写信息。
基于CEF的MLS转发过程，即发送单播数据包，通过查找FIB和邻接关系表，重新封装数据帧，从相应端口进行转发
7

二：三层交换虚拟接口

三层交换机具备路由功能，所以两个VLAN之间可以互相访问，每一个VLAN虚接口就是该网段的网关。

四：实验

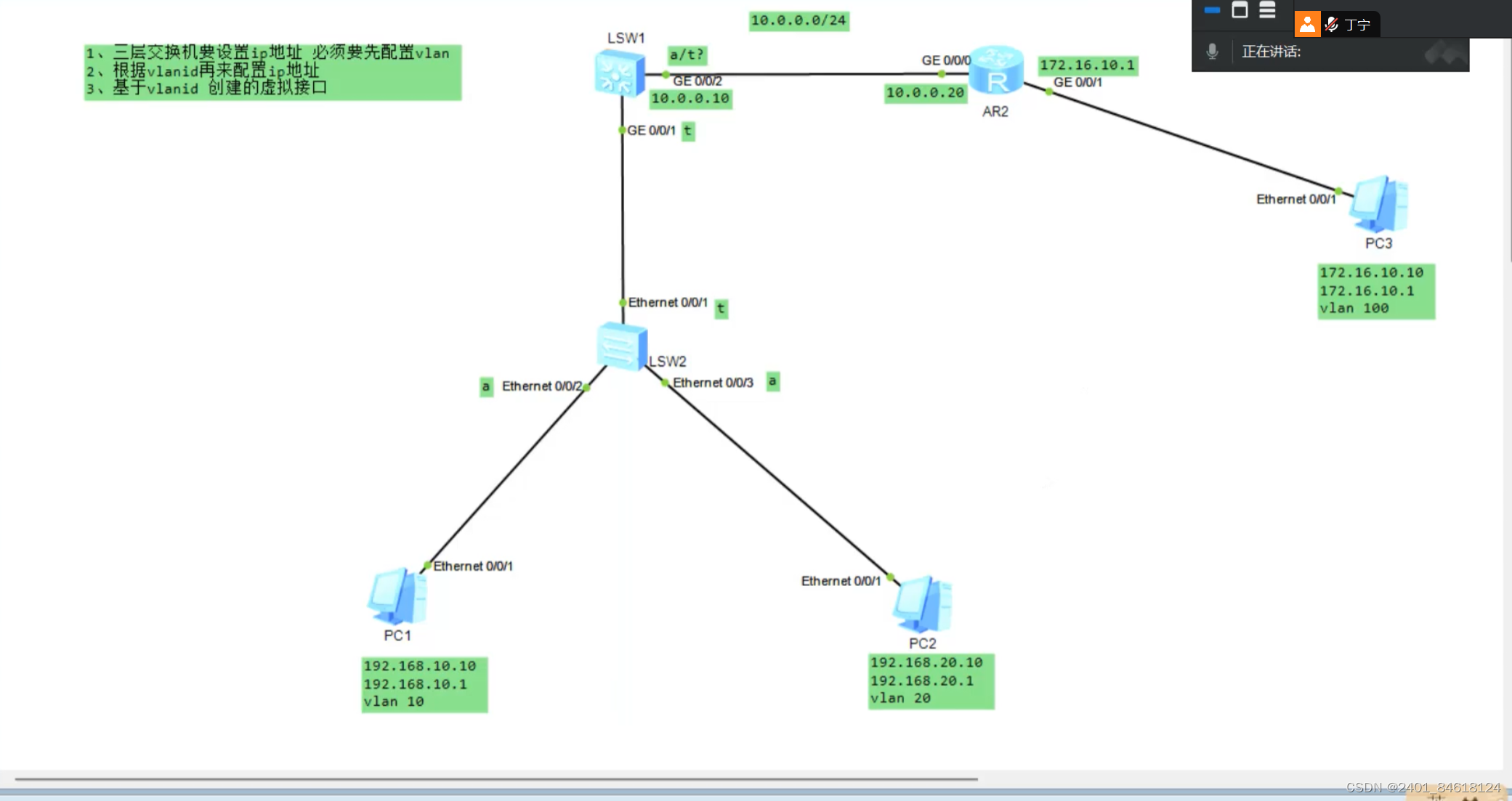

一个交换机连接着个主机，交换机上面是一个三层交换机，如何实现通信？
————————————————



实验步骤：

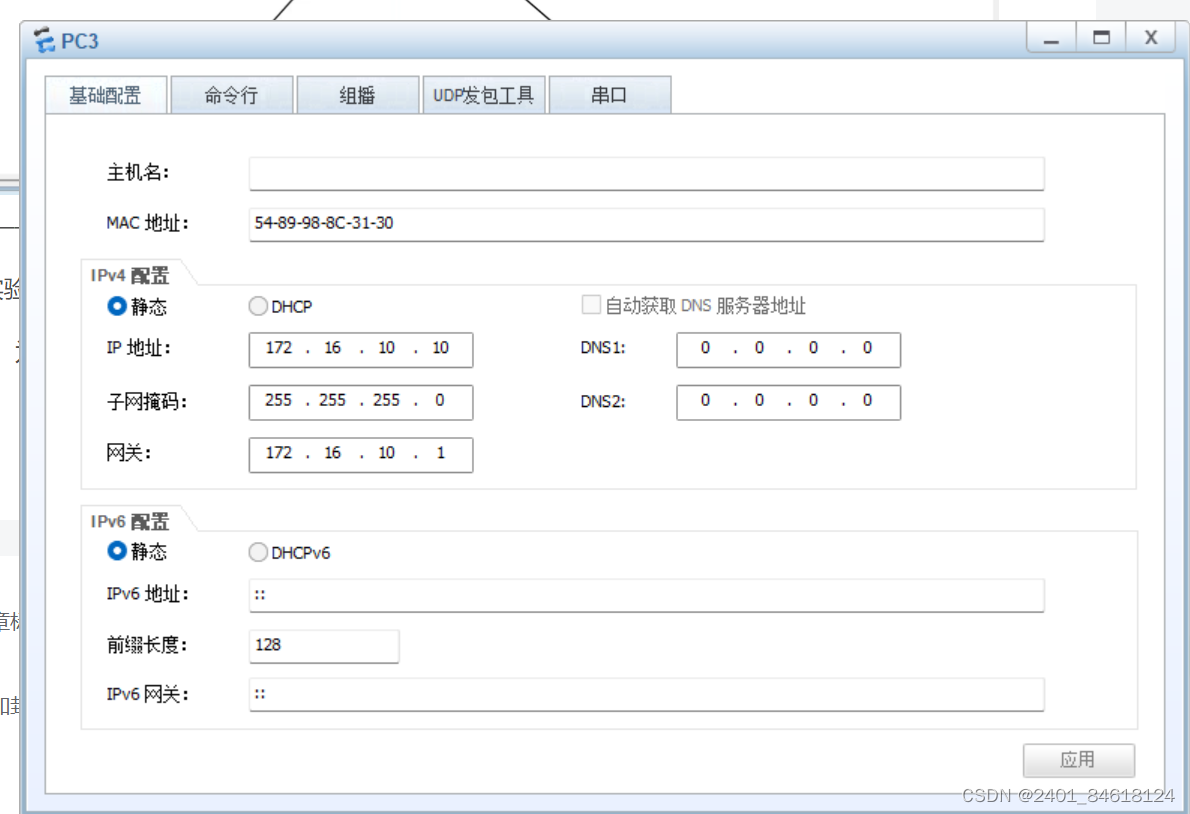

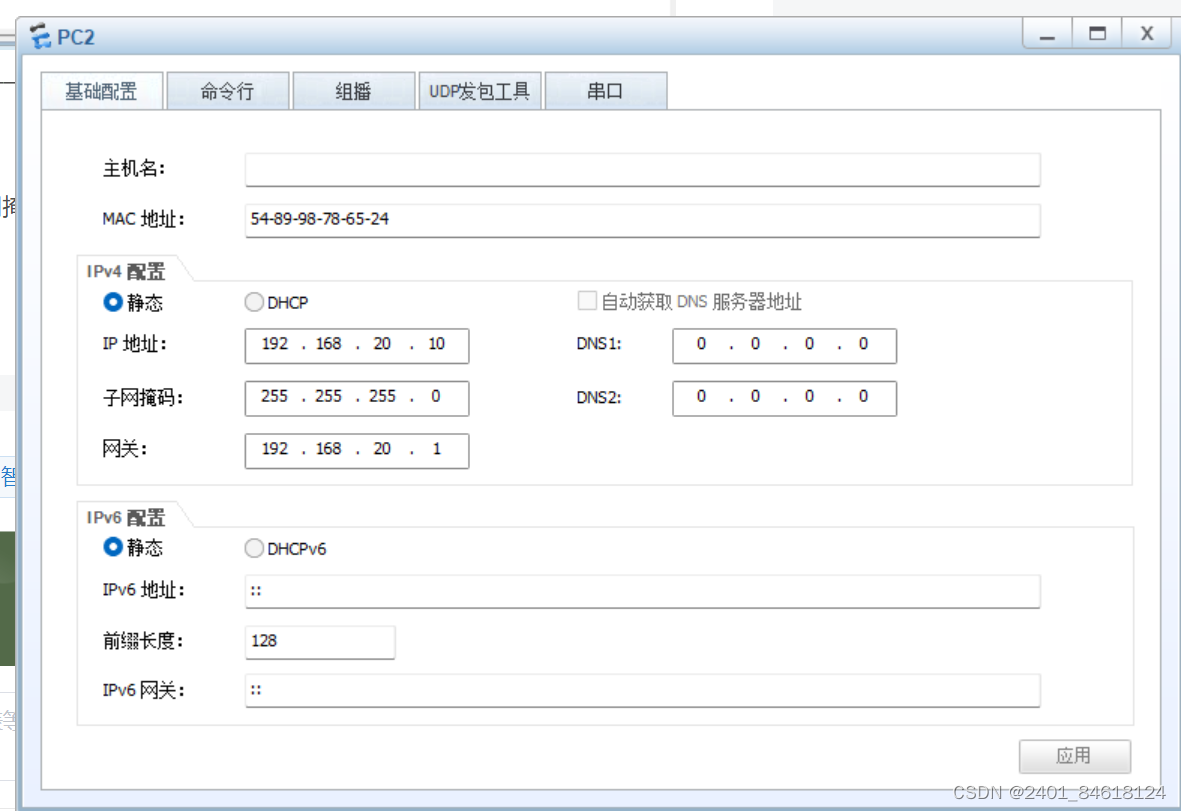

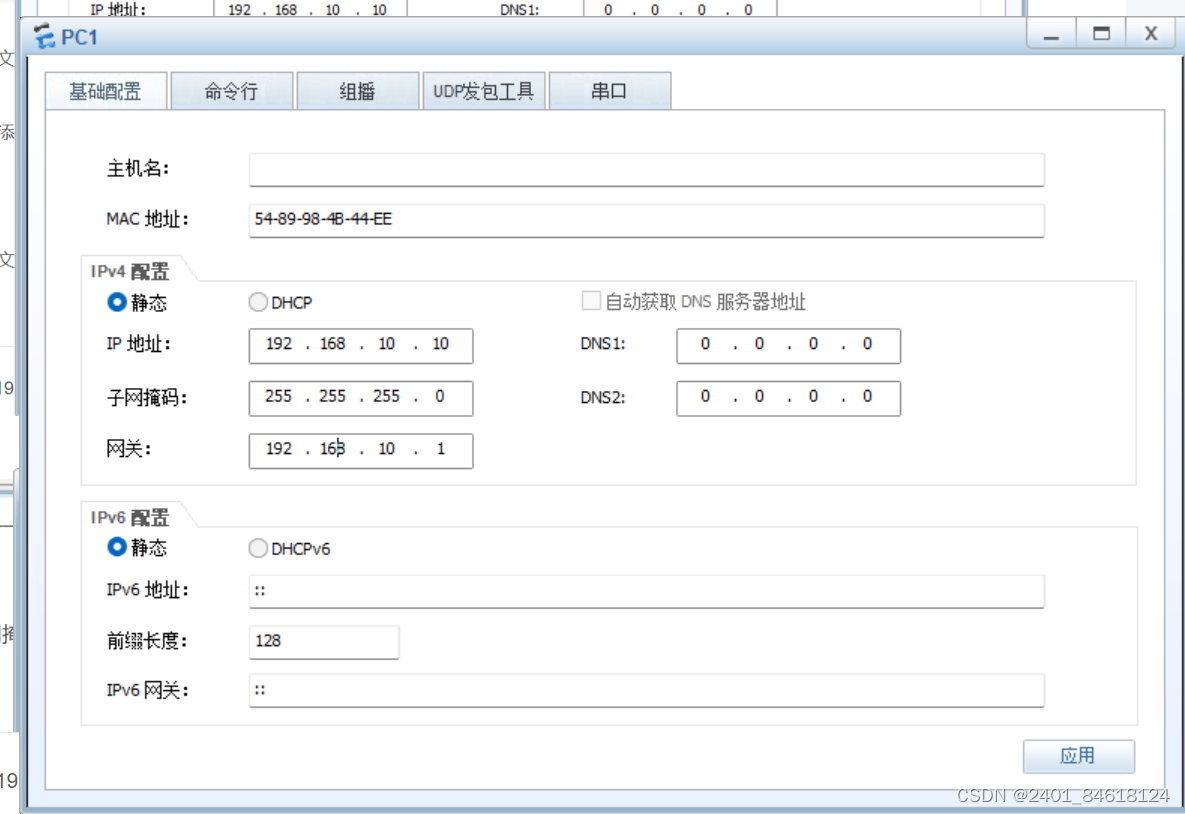

一：为三台主机配置IP地址，子网掩码 和网关地址

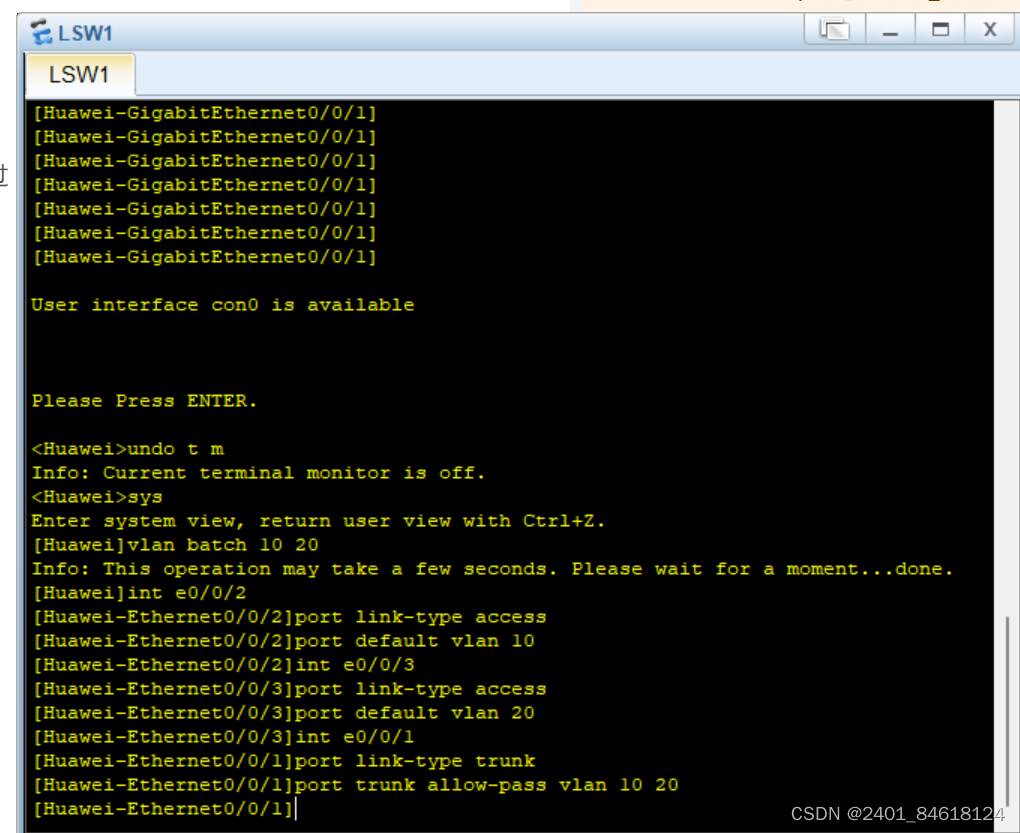

交换机配置：

1：交换机上创建vlan10 20

2:把接口2 3 分别设为access链路，并加入到对应的VLAN中

3把接口1设置为trunk链路 并设置白名单

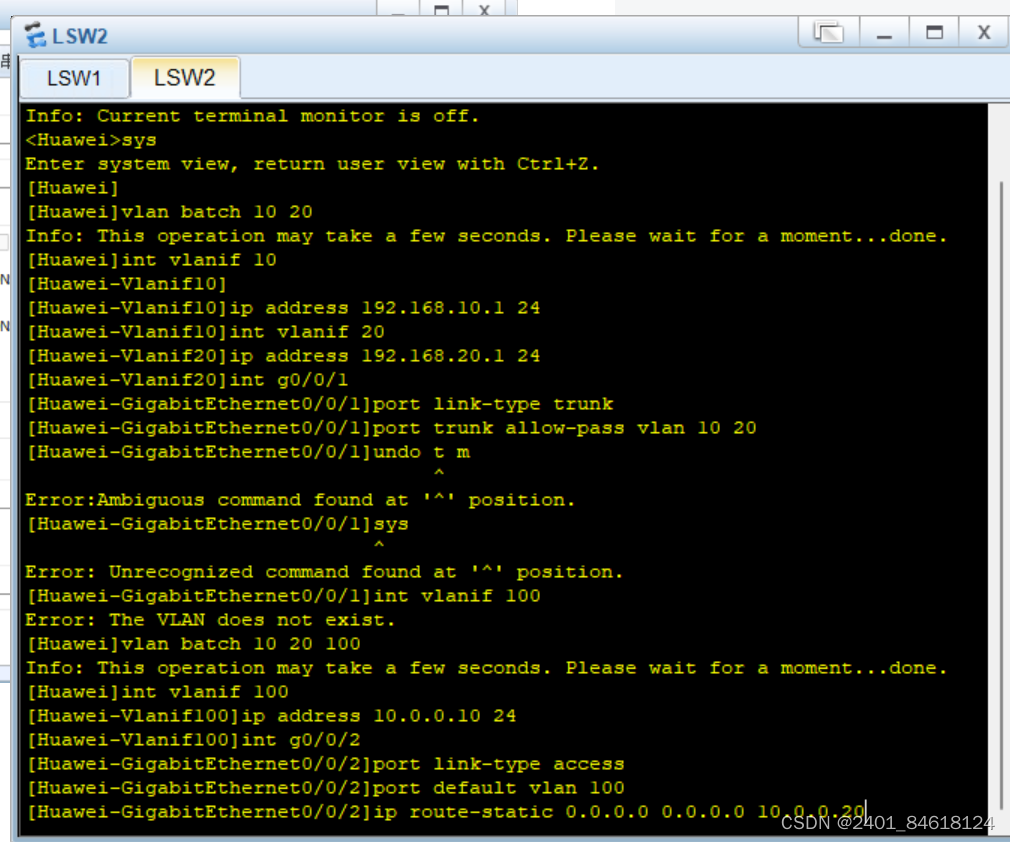

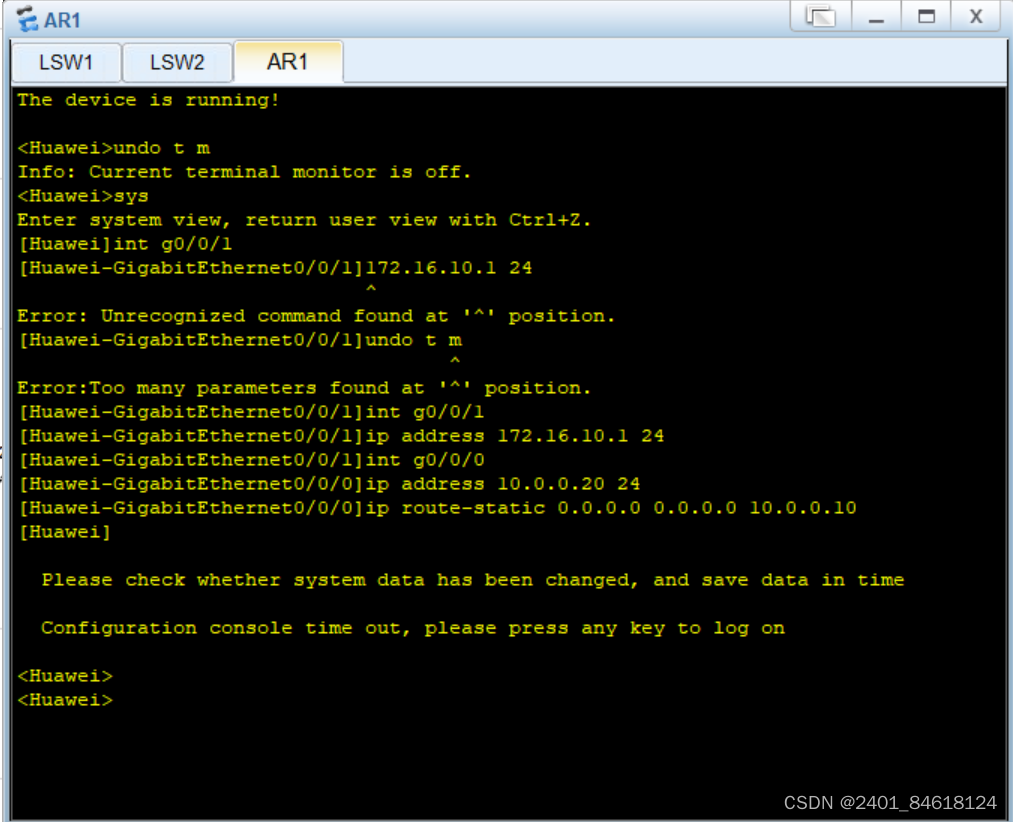

命令如下：

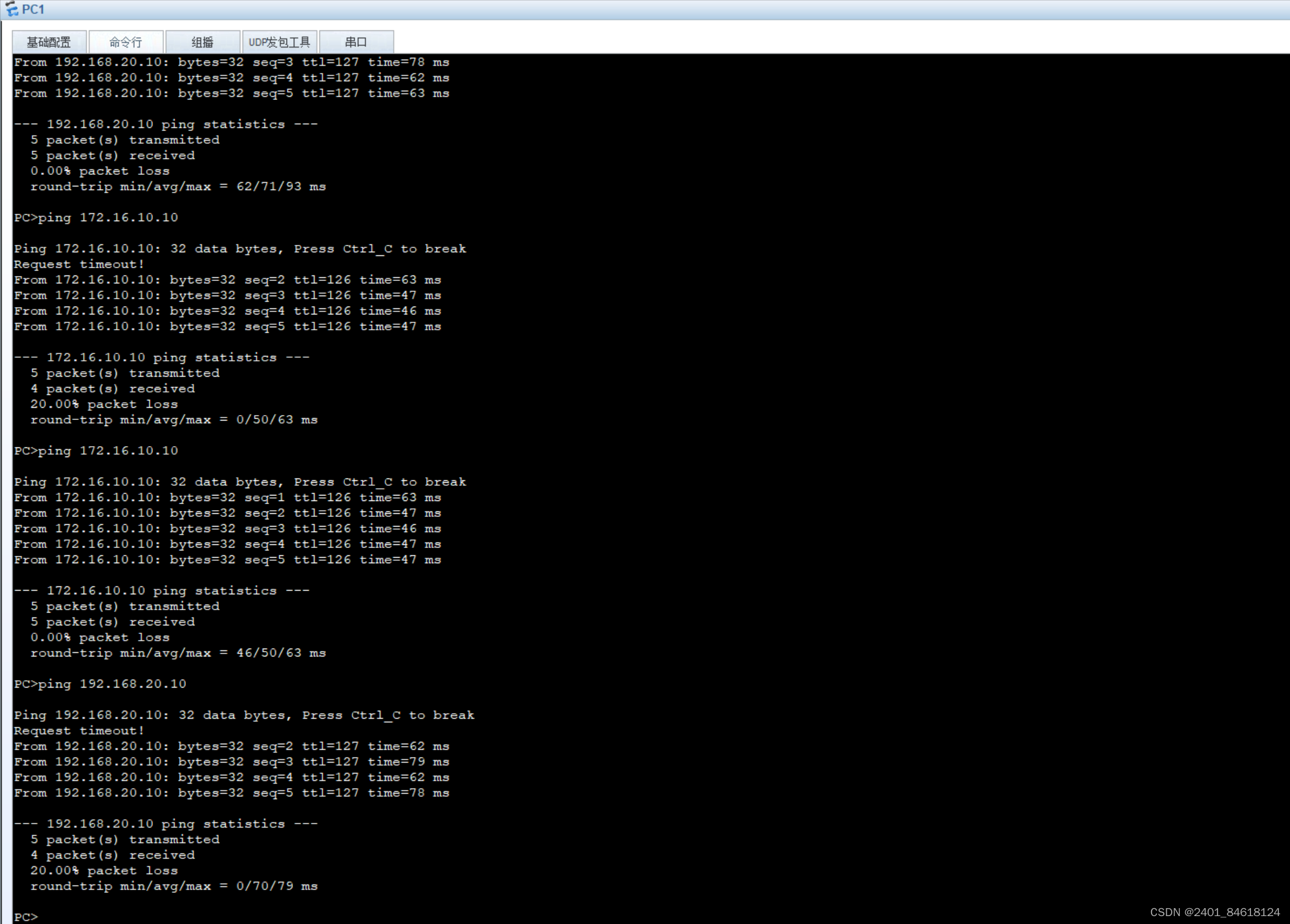

3实验验证
