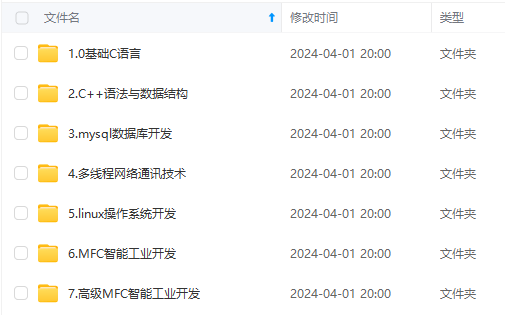

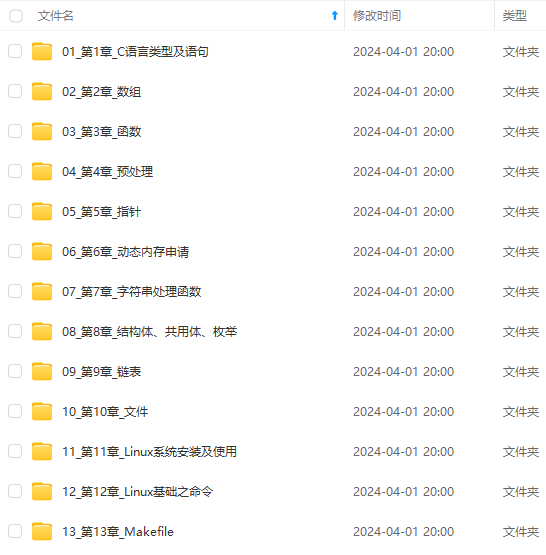

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新
+ [◽ uvm\_sequence.svh](#9725_uvm_sequencesvh_625)
+ [◽ uvm\_sequence\_builtin.svh](#9725_uvm_sequence_builtinsvh_645)
+ [◽ uvm\_sequence\_library.svh](#9725_uvm_sequence_librarysvh_649)
+ [◽ uvm\_sequencer\_base.svh](#9725_uvm_sequencer_basesvh_655)
+ [◽ uvm\_sequencer\_param\_base.svh](#9725_uvm_sequencer_param_basesvh_712)
+ [◽ uvm\_sequencer.svh](#9725_uvm_sequencersvh_737)
+ [◽ uvm\_push\_sequencer.svh](#9725_uvm_push_sequencersvh_753)
+ [◽ uvm\_sequencer\_analysis\_fifo.svh](#9725_uvm_sequencer_analysis_fifosvh_756)
前言
近期比较闲，终于可以系统性地看下uvm源码了，边看边做笔记记在这里。平时用uvm-1.2比较多，本文也是针对uvm-1.2源码进行review。
◼ uvm-1.2/src/ 顶层文件
◽ README.txt
上来便是四家联合声明版权，然后才有以下内容。
✑ 如何安装UVM包
1. 在合适的位置新建文件夹，mkdir uvm1.2
2. 进入文件夹，cd uvm1.2
3. 解压缩到当前文件夹，gunzip –c tar.gz | tar xvf –
4. 设置环境变量$UVM_HOME指向该文件夹，setenv UVM_HOME /uvm1.2
5. 其他system verilog 版本适配问题 。。。
✑ 如何使用UVM
1. 前提条件：① 符合IEEE1800标准的SV仿真器；② 兼容gmake的make以执行基于Makefile的用例；③ C编译器以编译DPI代码
2. 编译命令行中+include+ 、$UVM_HOME把UVM路径include进来
3. 应在最开始就编译uvm.sv
4. 在sv code中导入uvm包，import uvm_pkg:: *；
5. `include “uvm_macros.svh”以使用uvm宏;
6. 如有必要，还需编译/uvm-1.2/dpi/uvm_dpi.cc或指定UVM DPI共享库
✑ 如何运行测试用例
1. cd example
2. 执行make –f Makefile.{ius|vcs|questa}，具体看你使用的哪种仿真器
◽ LICENSE.txt
这个就没必要介绍了，文本里没有秘钥，是关于秘钥的解释说明。
◽ release-notes.txt
发版纪要，记录了版本迭代的点点滴滴，有兴趣可以看下。
◽ uvm_checksum.txt
uvm校验和，具体用途待考究，猜测是跟licence搭配使用的？还是说验证用户编程规范性用的？
◽ uvm.sv
这就是需要放在最开始编译的文件，本文件里include uvm_pkg.sv，如果define了VCS，再把vcs/snps_reg.svh include进来
◽ uvm_pkg.sv
uvm_pkg就是在这里封装的哦，package里封装了以下必选项：dpi/base/dap/tlm1/tlm2/comps/seq/reg，要使用directc及vcs目录下文件的话，需define指定宏。direct/vcs具体作用下文专门介绍。
本文件中、package外部include了uvm_macros.svh，所以其他地方可以免去该步操作。
◽ uvm_macros.svh
uvm_macros.svh里包含了所有UVM的宏定义。宏的作用、优劣就不介绍了。本文件除了把$UVM_HOME/src/macros/下的svh include进来，还定义了一些其他宏，比如UVM_USE_STRING_QUEUE_STREAMING_PACK、uvm_typename(X)、uvm_delay(TIME)及verdi、vcs控制相关的宏。
◽ uvm_vmm_pkg.sv
重定向vmm message到uvm message、给vmm env重新包了一层wrap到uvm env等。
◽ uvm_asm.sv
UVM-AMS工作组制定的一些标准都再这个文件里了，是些模拟和数字系统建模用到的东西。AMS全称是analog/mixed-signal extension for the universal verification methodology，致力于模拟和混合信号建模。UVM-AMS介绍链接。内容还是挺丰富的，此处仅简单罗列部分内容：① 数学系统相关 - 定义了数学常量PI、三角函数、取指取对求根德数学运算、求bessel值（DPI-C实现），real与int类型互相转换；② 模拟相关 - 定义了电压、电流、频率时间的枚举类型，且可以获取给定单位的尺度因子，设置/获取电压、电流、频率、阈值、窗口、checker等。
◼ macros
没错，uvm所有宏相关的东西都在这儿了。
◽ uvm_callback_defines.svh
uvm_callback相关的宏：
·uvm_register_cb - 调用uvm_callbacks类来注册callback
·uvm_set_super_type - 调用uvm_derived_callbacks来设置超级类型
·uvm_do_obj_callbacks - 不解释，不会接受
·uvm_do_callbacks - 调用宏uvm\_do\_obj\_callbacks实现callback ·uvm\_do\_obj\_callbacks\_exit\_on ·uvm\_do\_callbacks\_exit\_on - 调用uvm_do_obj_callbacks_exit_on
◽ uvm_deprecated_defines.svh
以下宏不建议使用：
·m_uvm_register_sequence
·uvm_sequence_utils
·uvm_sequence_utils_begin
·uvm_sequence_utils_end
·uvm_declare_sequence_lib
·uvm_update_sequence_lib
·uvm_update_sequence_lib_and_item
·uvm_sequencer_utils
·uvm_sequencer_utils_begin
·uvm_sequencer_utils_end
·uvm_sequencer_param_utils
·uvm_sequencer_ param_utils_begin
·uvm_sequencer_ param_utils_end
·uvm_package
·uvm_end_package
·uvm_sequence_library_package
◽ uvm_global_defines.svh
UVM全局宏，主要有3个，UVM_MAX_STREAMBITS（4096）、UVM_PACKER_MAX_BYTES（4096）及超时退出默认值UVM_DEFAULT_TIMEOUT（9200s）
◽ uvm_message_defines.svh
uvm打印信息相关的宏，常用的uvm\_info/warning/error/fatal等都在这里进行了定义，通过调用uvm\_report\_info/warning/error/fatal等函数实现打印。打印之前会进行判断，只有符合冗余度阈值条件的才会打印。只有uvm_info需要手动设置冗余度，`uvm_warning/error/fatal的冗余度都是UVM_NONE，无需设置，若要关闭相关打印，可以在仿真选项sim_opts里关闭其action（+uvm_set_action=…UVM_NO_ACTION）。如果某些打印信息不方便在code中直接改冗余度，可以通过+uvm_set_verbosity选项重载其打印冗余度。
uvm_info_context、uvm_warning_context、uvm_error_context、uvm_fatal_context这四个宏的作用跟uvm_info、uvm_warning、uvm_error、uvm_fatal的作用相同，只是多了一个参数，需要指定对象，执行指定对象的相关函数（uvm_report_enable
& uvm_report_*），例如uvm_info_context(“main_phase”，”run main phase”, UVM_LOW, tb_top)，执行tb_top里的uvm_report_enable 和
uvm_report_info函数，而不是到uvm_pool中去调。
此外还有uvm_message_begin、uvm_message_end、uvm_message_context_begin、uvm_message_context_end，其用途是uvm library内部使用，没有形成规范，也不对外开放。
与之对应的，还有uvm_info_begin、uvm_info_end、uvm_warning_begin、uvm_warning_end、uvm_error_begin、uvm_error_end、uvm_fatal_begin、uvm_fatal_end、uvm_info_context_begin、uvm_info_context_end、uvm_warning_context_begin、uvm_warning_context_end、uvm_error_context_begin、uvm_error_context_end、uvm_fatal_context_begin、uvm_fatal_context_end，这些也是不建议使用。
uvm message机制支持用户定制信息，通过uvm_message_add_int、uvm_message_add_string、uvm_message_add_tag、uvm_message_add_object实现定制。这几个平时我没用过，猜测啊，这些还要搭配uvm_info_begin/end来使用。
仿真时加宏UVM_REPORT_DISABLE_FILE_LINE、UVM_REPORT_DISABLE_FILE、UVM_REPORT_DISABLE_LINE来选择控制关闭打印文件信息和（或）行号信息。
◽ uvm_object_defines.svh
只有用uvm__utils宏注册过的component/onject，才能使用uvm factory机制的在check_fields、copy、compare、pack、unpack、record、print、setint方面提供的便利，建议仔细看看啊，还是很有意思的，由于宏太多就不一一讲了。相关的宏都列这儿啦。
uvm_field_utils_begin(T)
uvm_field_utils_end，end+endfunction
uvm_object_utils(T)，是以下两个宏的封装
uvm_object_utils_begin
uvm_object_utils_end
uvm_object_utils_begin(T) ，是以下四个宏的封装
m_uvm_object_registry_internal(T,T)
m_uvm_object_create_func(T)
m_uvm_get_type_name_func(T)
uvm_field_utils_begin(T)
uvm_object_utils_end
uvm_object_param_utils(T)
uvm_object_param_utils_begin(T)
uvm_component_utils(T)
uvm_component_param_utils(T)
uvm_component_utils_begin(T)
uvm_component_param_utils_begin(T)
uvm_component_utils_end
uvm_field_int(ARG,FLAG)
uvm_field_real(ARG,FLAG)
uvm_field_enum(T,ARG,FLAG)
uvm_field_object(ARG,FLAG)
uvm_field_event(ARG,FLAG)
uvm_field_string(ARG,FLAG)
uvm_field_array_enum(ARG,FLAG)
uvm_field_array_int(ARG,FLAG)
uvm_field_sarray_int(ARG,FLAG)
uvm_field_sarray_enum(ARG,FLAG)
uvm_field_array_object(ARG,FLAG)
uvm_field_sarray_object(ARG,FLAG)
uvm_field_array_string(ARG,FLAG)
uvm_field_sarray_string(ARG,FLAG)
uvm_field_queue_enum(ARG,FLAG)
uvm_field_queue_int(ARG,FLAG)
uvm_field_queue_object(ARG,FLAG)
uvm_field_queue_string(ARG,FLAG)
uvm_field_aa_int_string(ARG, FLAG)
uvm_field_aa_string_string(ARG, FLAG)
uvm_field_aa_object_string(ARG, FLAG)
uvm_field_aa_int_int(ARG, FLAG)
uvm_field_aa_int_int(ARG, FLAG)
uvm_field_aa_int_int_unsigned(ARG, FLAG)
uvm_field_aa_int_integer(ARG, FLAG)
uvm_field_aa_int_integer_unsigned(ARG, FLAG)
uvm_field_aa_int_byte(ARG, FLAG)
uvm_field_aa_int_byte_unsigned(ARG, FLAG)
uvm_field_aa_int_shortint(ARG, FLAG)
uvm_field_aa_int_shortint_unsigned(ARG, FLAG)
uvm_field_aa_int_longint(ARG, FLAG)
uvm_field_aa_int_longint_unsigned(ARG, FLAG)
uvm_field_aa_int_key(KEY, ARG, FLAG)
uvm_field_aa_string_int(ARG, FLAG)
uvm_field_aa_object_int(ARG, FLAG)
以上宏定义调用到的宏
m_uvm_object_create_func(T)
m_uvm_get_type_name_func(T)
m_uvm_object_registry_internal(T, S)
m_uvm_object_registry_param(T)
m_uvm_component_registry_internal(T, S)
m_uvm_ component_registry_param(T)
M_UVM_QUEUE_RESIZE
M_UVM_ARRAY_RESIZE
M_UVM_SARRAY_RESIZE
M_UVM_FIELD_QDA_INT
M_UVM_FIELD_QDA_OBJECT
M_UVM_FIELD_QDA_STRING
M_FIELD_QDA_ENUM
m_uvm_print_int
m_uvm_record_int
m_uvm_record_string
m_uvm_record_object
m_uvm_record_qda_int
m_uvm_record_qda_enum
m_uvm_record_qda_object
m_uvm_record_qda_string
M_UVM_FIELD_DATA_AA_generic
M_UVM_FIELD_DATA_AA_int_key
M_UVM_FIELD_DATA_AA_int_string
M_UVM_FIELD_DATA_AA_enum_key
M_UVM_FIELD_DATA_AA_object_string
M_UVM_FIELD_DATA_AA_object_int
M_UVM_FIELD_DATA_AA_string_string
M_UVM_FIELD_SET_AA_TYPE
M_UVM_FIELD_SET_AA_OBJECT_TYPE
M_UVM_FIELD_SET_AA_INT_TYPE
M_UVM_FIELD_SET_AA_INT_ENUMTYPE
除了上边提到的宏之外，还有一些杂散的宏，写代码的时候可以调用
uvm_new_func，实现function new，但name和parent传不进来
uvm_record_attribute
uvm_record_int
uvm_record_string
uvm_record_time
uvm_record_real
uvm_record_field
uvm_pack_int
uvm_pack_string
uvm_pack_real
uvm_pack_array
uvm_pack_queue
uvm_pack_sarray
uvm_pack_enum
uvm_pack_enumN
uvm_pack_intN
uvm_pack_sarrayN
uvm_pack_arrayN
uvm_pack_queueN
uvm_unpack_queue
uvm_unpack_array
uvm_unpack_sarary
uvm_unpack_real
uvm_unpack_string
uvm_unpack_enum
uvm_unpack_int
uvm_unpack_queueN
uvm_unpack_arrayN
uvm_unpack_sararyN
uvm_unpack_enum
uvm_unpack_int
◽ uvm_phase_defines.svh
文件描述写得很明白了，这个文件中的define是给uvm_root.svh用的，用以简单创建所有的phase。这些宏仅能够创建uvm内建的phase，因为其实从uvm_component来的，不支持自定义的phase。如果需要实现更复杂的phase，用户可以从uvm_task/topdown/bottomup_phase基类中派生出新的类，然后细化一下exec_task或exec_func就可以啦。
m_uvm_task_phase实现了一个直接扩展自uvm_task_phase的类，详情可查看base/uvm_task_phase.svh的解读。
m_uvm_bottomup_phase实现了一个直接扩展自uvm_bottomup_phase的类，m_uvm_topdown_phase实现了一个直接扩展自uvm_topdown_phase的类，两者里边比较简单，实现了new和get_type_name两个函数。除了父类不一样外，两者唯一的不同，就在于m_uvm_topdown_phase这个宏在例化phase的时候，类型是local的，bottomup没有特意指明local。
在m_uvm_bottomup_phase和m_uvm_updown_phase基础上再包一层，有了uvm_buildin_task_phase、uvm_buildin_topdown_phase、uvm_buildin_bottomup_phase，三个参数中只有PHASE一个参数是变量，COMP=uvm_component，PREFIX=uvm_。未方便用户使用，继续放开，便有了uvm_user_task_phase、uvm_user_topdown_phase、uvm_user_bottomup_phase，PHASE、COMP、PREFIX三个参数都由用户指定。
◽ uvm_printer_defines.svh
提供了一系列printing相关的宏，自己去看吧。
◽ uvm_reg_defines.svh
定义了uvm寄存器地址位宽UVM_REG_ADDR_WIDTH（64）、数据位宽UVM_REG_DATA_WIDTH（64）、Byte位宽UVM_REG_BYTENABLE_WIDTH（(64-1)/8+1）、coverage
model set最大比特数UVM_REG_CVR_WIDTH（32）。
◽ uvm_sequence_defines.svh
uvm sequence相关的宏都再这儿了。记得uvm_sequence里用到的uvm_do、uvm_do_on、uvm_do_with、uvm_send之类的宏不，就在这里，简单列在这里：
- uvm_create, 在m_sequencer上创建指定的sequence或item
- uvm_create_on，与uvm_create作用相同，用户可指定sequencer创建sequence或item
- uvm_do，默认采用m_sequencer发送transaction，优先级默认为-1。如果在sequence上create，这个宏相当于以下几步：
① uvm_create(sub_seq)
② sub_seq.randomize()
③ this.pre_start()
④ this.pre_do(0)
⑤ this.mid_do(sub_seq)
⑥ sub_seq.body()
⑦ this.post_do(sub_seq)
⑧ sub_seq.post_start()如果在sequence item上create，这个宏相当于以下几步：
① sequencer.wait_for_grant(prior)
② this.pre_do(0)
③ item.randomize()
④ this.mid_do(item)
⑤ sequencer.send_request(item)
⑥ sequencer.wait_for_item_done()
⑦ this.post_do(item)
- uvm_do_pri，与uvm_do作用相同，用户可指定sequence的执行优先级
- uvm_do_on，与uvm_do作用相同，用户可指定sequencer创建sequence或item
- uvm_do_on_pri，与uvm_do作用相同，用户可指定sequencer创建sequence及指定sequence的执行优先级
- uvm_do_with，与uvm_do作用相同，用户可指定约束条件
- uvm_do_on_with，与uvm_do_on作用相同，用户可指定sequencer创建sequence
- uvm_do_pri_with，与uvm_do_with作用相同，用户可指定sequence执行的优先级
- uvm_do_on_pri_with，与uvm_do_pri_with作用相同，用户可指定sequencer创建sequence。其实，所有uvm_do相关的宏都是直接或间接调用了uvm_do_on_pri_with这个宏，只是把一些参数固定死了。
- uvm_send，发送sequence或item，调用了uvm_sequence_pri，优先级-1
- uvm_send_pri，发送sequence或item，用户指定优先级；先判断是否为sequence，如果不是，start_item然后finish_item；如果是，则启动sequence。在使用uvm_send*之前，要先uvm_create
- uvm_rand_send
- uvm_rand_send_pri
- uvm_rand_send_with
- uvm_rand_send_pri_with，所有uvm_rand_send*相关的宏都是直接或间接调用自uvm_rand_send_pri_with。其跟uvm_do*系列宏的区别就在于uvm_send需提前uvm_create。其跟uvm_send*系列宏的区别在于，uvm_rand_send*会对sequence/item进行判断，如果sequence/ietm为空或随机失败，报uvm_warning。
- uvm_create_seq，跟uvm_create_on作用类似，uvm_create_seq(seq,
sqr)相当于uvm_create_on(seq,
sqr.consumer_seqr)，consumer_seqr需要用户在自己sequencer中定义。- uvm_do_seq，同上
- uvm_do_seq_with，同上
- uvm_add_to_seq_lib，静态添加sequence到sequence lib
- uvm_sequence_library_utils
- uvm_declare_p_sequencer，声明p_sequencer并强制转换为m_sequencer类型
◽ uvm_tlm_defines.svh
tlm imp接口声明系列宏：
- uvm_blocking_put_imp_decl，声明一个blocking_put_img类，从uvm_port_base扩展而来，实现了一个put的task，task put无返回值
- uvm_nonblocking_put_imp_decl，声明一个nonblocking_put_img类，从uvm_port_base扩展而来，实现了一个try_put和can_put的task，try_put_*成功返回1，失败返回0
- uvm_put_imp_decl，声明一个put_img类，实现了put、try_put和can_put
- uvm_blocking_get_imp_decl，声明一个blocking_get_img类，从uvm_port_base扩展而来，实现了一个get的task，task get无返回值
- uvm_nonblocking_get_imp_decl，声明一个nonblocking_get_img类，从uvm_port_base扩展而来，实现了一个try_get和can_get的task，try_get_*成功返回1，失败返回0
- uvm_get_imp_decl，声明一个get_img类，实现了get、try_get和can_get
- uvm_blocking_peek_img_decl，跟get_imp的区别在于，peek是主动获取
- uvm_nonblocking_peek_img_decl
- uvm_peek_img_decl
- uvm_blocking_get_peek_img_decl，get_img+peek_img
- uvm_nonblocking_get_peek_img_decl
- uvm_get_peek_img_decl
- uvm_blocking_master_imp_decl，集合了blocking_put+get+peek_img的功能，master
- uvm_nonblocking_master_imp_decl，集合了nonblocking_put+get+peek_img的功能
- uvm_master_imp_decl，集合了uvm_blocking_master_imp_decl和uvm_nonblocking_master_imp_decl的功能
- uvm_blocking_slave_imp_decl，集合了blocking_put+get+peek_img的功能，slave，与master的区别，一是名字不一样，二是mask不一样，这个mask在UVM_MS_IMP_COMMON宏中赋给了m_if_mask（没错，slave这里也是用的UVM_MS_IMP_COMMON）
- uvm_nonblocking_slave_imp_decl，集合了nonblocking_put+get+peek_img的功能
- uvm_slave_imp_decl，集合了uvm_blocking_slave_imp_decl和uvm_nonblocking_slave_imp_decl的功能
- uvm_blocking_transport_imp_decl，实现了一中transport操作喽，transport相当于put+get，相关参数也是双份的，其他的就不讲了
- uvm_nonblocking_transport_imp_decl
- uvm_non_blocking_transport_imp_decl，调用uvm_nonblocking_transport_imp_decl
- uvm_transport_imp_decl，不介绍也懂是啥了吧
- uvm_analysis_imp_decl，如果有一个uvm_analysis_imp还好说，有多个的话也不用着急，可以用uvm_analysis_imp_decl来实现
- 除tlm接口声明系列宏外，还声明了UVM_SEQ_ITEM_PULL_IMP及各种mask的初始值。
◽ uvm_undefineall.svh
本文件用以解除所有uvm库自己define的宏，这样单次编译就能load到多个scope中。（恕我资浅，没看懂啥意思，原文附上：This
can be used to load uvm into multiple scopes using a single compilation.）
◽ uvm_version_defines.svh
uvm版本信息相关宏
◼ base
◽ uvm_globals.svh
◽ uvm_object_globals.svh
◽ uvm_object.svh
◽ uvm_event.svh
◽ uvm_event_callback.svh
◽ uvm_barrier.svh
◽ uvm_coreservice.svh
◽ uvm_cmdline_processor.svh
◽ uvm_resource.svh
◽ uvm_resource_db.svh
◽ uvm_resource_specializations.svh
uvm_resource_specializations 介绍
◽ uvm_packer.svh
◽ uvm_queue.svh
◽ uvm_spell_chkr.svh
◽ uvm_pool.svh
◽ uvm_links.svh
◽ uvm_comparer.svh
◽ uvm_misc.svh
◽ uvm_heartbeat.svh
◽ uvm_registry.svh
◽ uvm_recorder.svh
◽ uvm_report_server .svh
◼ comps
所有直接扩展自uvm_component的class中，除了uvm_root/uvm_port_component_base在base目录、uvm_reg_predictor在reg目录、uvm_sequencer_base在seq目录、uvm_tlm_req_rsp_channel/uvm_tlm_fifo_base在tlm1目录、uvm_dhier_component在verdi目录及一些vmm相关的类外，其他agent/driver/monitor等大部分常见的都再这儿了。
◽ uvm_comps.svh
头文件，在此处把本文件下的其他文件include进来，一共include了13个文件，也就是13个直接扩展至uvm_component的class。
◽ uvm_env.svh
uvm_env，uvm environment，由uvm_component扩展而来，是个虚类，所有env都应扩展自uvm_env。uvm_env在uvm_component基础上没有过多扩展，做了两件事：
- 创建并初始化uvm_env
- 实现get_type_name函数返回type_name
◽ uvm_agent.svh
uvm_agent，直接扩展至uvm_component，是个虚类，所有用户自定义的agent都应扩展自uvm_agent。agent下通常有3个子component：sequencer、driver和monitor。uvm_agent下有个枚举变量is_active，默认值为UVM_ACTIVE。UVM_ACTIVE时，3个子component都会包含进来，一般用在dut输入端；UVM_PASSIVE时则只有uvm_monitor这一个，一般放在dut的输出端。
uvm_agent做了4件事：
- 创建并初始化uvm_agent，new
- 实现get_type_name函数返回type_name
- 实现get_is_active函数，返回is_active的值。默认是UVM_ACTIVE的哈，但备不住用户会覆盖掉嘛。
- 实现build_phase。这里主要是到uvm_resource_pool中去读uvm_agent的is_active值。这里考虑得比较全面，考虑了用户自定义的is_active类型为string、uvm_bitstream_t、uvm_integral_t、unsigned、int等情况，对这些情况做类型转换。
◽ uvm_driver.svh
uvm_driver直接扩展至uvm_component，是个参数化的类，有两个参数，为REQ=uvm_sequence_item及RSP=REQ。所有用户自定义的driver都应该扩展自uvm_driver。uvm_driver不是虚类，也就是说，子类中不可以重载其中发函数和任务。
uvm_driver中实现了3个port：
- seq_item_port是uvm_seq_item_pull_port类型的，有两个参数REQ和RSP，所有派生自uvm_driver的driver都应该用seq_item_port想sequencer请求items； seq_item_port也可以用来反馈响应给sequencer。
- seq_item_prod_if是uvm_seq_item_pull_port类型的，充当接口或桥，后边会把seq_item_port赋给seq_item_prod_if；
- rsp_port是uvm_analysis_port类型的，只有一个参数RSP，一般用rsp_port来反馈响应给sequencer，而不是上边提到的seq_item_port。driver采用哪种port连接sequencer取决于sequencer采用了哪种export，两者需要匹配。
uvm_driver做了2件事： - 创建并初始化uvm_driver，new函数值创建seq_item_port和rsp_port，seq_item_port指针给seq_item_prod_if。
- 实现get_type_name函数返回type_name
◽ uvm_push_driver.svh
uvm_push_driver，看脸也是uvm_driver的近亲。跟uvm_driver不同的是，uvm_driver主动接收transaction，而uvm_push_driver是被动接收transaction，从push这个词也能猜到嘛，积极主动就不用push了。uvm_push_driver的“被动”体现在它不主动请求transaction，要等sequencer给它发。还记得uvm_driver里有个seq_item_port不？uvm_push_driver没有这个，取而代之的是uvm_blocking_put_imp类型的req_export，看到没，是export。uvm_push_driver也需要uvm_push_sequencer跟它配对连接，不是一家人不进一家门，此处按下不提了。
uvm_push_driver做了5件事：
- 创建并初始化uvm_push_driver，new函数值创建req_export和rsp_port。
- 实现get_type_name函数返回type_name
- 实现check_port_connections函数检测port连接，如果req_export的size不为1的话报uvm_fatal
- put函数，调用push_driver中push，会报uvm_fatal
- end_of_elaboration_phase中自动调用check_port_connections检测port连接，把不符合规则的port连接扼杀在task phase之前
◽ uvm_monitor.svh
uvm_monitor，由uvm_component扩展而来，是个虚类，所有用户自定义的monitor都应扩展自uvm_monitor。uvm_monitor在uvm_component基础上没有过多扩展，做了两件事：
- 创建并初始化uvm_monitor
- 实现get_type_name函数返回type_name
◽ uvm_test.svh
uvm_test，由uvm_component扩展而来，是个虚类，所有testcase都应直接或间接扩展自uvm_test，只有这样，才能实现在命令行指定UVM_TESTNAME执行uvm_root::run_test。uvm_test在uvm_component基础上没有过多扩展，做了两件事：
- 创建并初始化uvm_test
- 实现get_type_name函数返回type_name
◽ uvm_scoreboard.svh
uvm_scoreboard直接扩展自uvm_component，虚类，所有用户自定义的scoreboard都应直接或间接扩展自uvm_scoreboard。scoreboard计分板在uvm_component基础上没有过多扩展，做了两件事：
3. 创建并初始化uvm_scoreboard
4. 实现get_type_name函数返回type_name
◽ uvm_random_stimulus.svh
uvm_random_stimulus直接派生自uvm_component，非虚类，参数化的类，参数类型为uvm_transaction。这个类最主要的功能就是，在达到最大计数次数或被叫停之前，随机生成transaction并通过blocking_put_port送出去。通过调用该类的stop_stimulus_generation即可停止仿真。new和get_type_name不说了，都有。
◽ uvm_in_order_comparator.svh
含一个基类uvm_in_order_comparator及其两个派生类uvm_in_order_class_comparator、uvm_in_order_build_in_comparator。基类为通用component，非派生而来。
◽ uvm_algorithmic_comparator.svh
跟uvm_in_order_comparator相比，这个uvm_algorithmic_comparator更上一层楼，支持比较两个不同类型的对象/类/其他类型。
◽ uvm_policies.svh
uvm_policies.svh这文件中有很多class（通用component，非扩展自uvm_component），用以实现内建类型与基类类型不同时的多态操作：
1. uvm_build_in_comp，比较两个内建类型并返回比较结果
2. uvm_build_in_converter，传入指针返回字符串
3. uvm_build_in_clone，顾名思义，clone输入值并作为返回值返回
4. uvm_class_comp，比较两个内建类型并返回比较结果。a.compare(b)，需要对象a自己提供compare方法。
5. uvm_class_converter，传入指针返回字符串。t.convert2string()，需要对象t自己提供convert2string方法
6. uvm_class_clone，顾名思义，clone输入对象并作为返回值返回。from.clone()，需要对象from自己提供clone方法。
◼seq
◽ uvm_seq.svh
头文件，把uvm sequence®相关的文件包含进来。此外还typedef了uvm_sequence类型的uvm_default_sequence_type，uvm_sequencer、uvm_driver、uvm_sequencer_param_base以此类推。
◽ uvm_sequence_item.svh
uvm_sequenve_item直接从uvm_transaction派生而来，uvm_transaction从uvm_object派生而来。uvm_sequence_item这个类中内容如下所述。
- 成员变量，
- m_sequence_id，sequence id，local int类型，默认-1
- m_use_sequence_info，sequence占用标志位，protected bit类型
- m_depth，sequence depth信息，protected int类型，默认-1
- m_sequencer，发送该sequence的sequencer
- m_parent_sequence，parent sequence
- print_sequence_info，打印sequence信息标志位
- issued1，issued2
- 方法（function/task）
- new，创建uvm_sequence_item
- get_type_name，返回字符串“uvm_sequence_item”
- get_full_name，不解释啦，会与get_name的值（leaf_name）拼接哦
- get_root_sequence，获取root sequence（没有parent sequence就是root
sequence啦）- get_root_sequence_name，获取root sequence name
- get_sequence_path，获取sequence path，实现方法与get_root_sequence_name相似，区别在于get_sequence_path把搜索过程中的各个节点记录了下来，拼接成path
- set_sequence_id，设置m_sequence_id的值
- get_sequence_id，返回m_sequence_id的值
- set_id_info，设置item的id，输入参数类型是uvm_sequence_item，item为空报fatal，非空则：①获取item的id并赋值给m_transanction_id（见uvm_transaction.svh）
②获取item的sequence id并赋值给m_sequence_id- set_depth，设置m_depth的值
- get_depth，返回m_depth值
- set_use_sequence_info，设置m_use_sequence_info的值
- get_use_sequence_info，返回m_use_sequence_info的值
- set_parent_sequence，设置m_parent_sequence，指定parenr sequence
- get_parent_sequence，获取m_parent_sequence
- m_set_p_sequencer，内部方法，返回空
- set_sequencer，设置m_sequencer，指定发送该sequence的sequencer
- get_sequencer，获取m_sequencer，获取发送该sequence的sequencer
- set_item_context，给当前sequence_item指定parent sequence及sequencer，depth值+1，重新分配seed
- is_item，item返回1，sequence返回0。代码里只有一行return(1)，它会把uvm_sequence_base里is_item函数的return 0覆盖掉。
- uvm_report_info、uvm_ report_warning、uvm_ report_error、uvm_
report_fatal、do_print及其相关的uvm_get_report_object、uvm_report_enable、uvm_report。sequence或item打印信息时会用到sequencer，如果没有指明sequencer的话，则直接调用全局的reporter。（TODO。后边有时间再详细解释这个，我先往下看代码哇）
◽ uvm_sequence_base.svh
uvm_sequence_base直接从uvm_sequence_item派生而来，该类内容如下所述。
– 成员变量
- m_sequence_state，uvm_sequence_state有9个state详见uvm_object_globals.svh中的uvm_sequence_state枚举变量介绍
- m_next_transaction_id，默认为1
- m_priority，
- m_wait_for_grant_semaphore，
- m_sqr_seq_ids，
- children_array，
- response_queue，
- response_queue_depth，
- response_queue_error_report_disable
- do_not_randomize
- m_sequence_process，当前sequence进程
- m_use_response_handler，
- type_name，
- is_rel_default，
- wait_rel_default，
– 方法（function/task）
- new，创建并初始化uvm_sequence_base，m_sequence_state=UVM_CREATE，wait_for_grant_semaphore=0,m_init_phase_daps(1)
- is_item，item返回1，sequence返回0，默认返回0（因为当前为sequence）
- get_sequence_state，返回sequence state，return m_sequence_state
- wait_for_sequence_state，输入参数未state_mask，等待直到sequence
state符合state_mask为止
- get_tr_handle，获取transaction
handler，每一个recorder都有一个独一无二的id，为0表示该transaction已经被释放，详见uvm_recoreder.svh
- start，广为人知的seq.start(seq, sqr)就是在这儿实现的。该task按顺序做了以下事情：
- set_item_context
- 判断sequence state是否在UVM_CREATE、UVM_STOPPED、UVM_FINISHED中，不在的话报uvm fatal
- 如果parent sequence不为空的话，sequence.children_array置一
- 如果sequence优先级小于-1，报fatal，这优先级溢出啦
- 如果sequence优先级小于0（为-1），parent sequence为空优先级默认100，非空则使用parent sequence的优先级作为当前sequence的优先级
- 清空当前sequence的response queue，确保已退出上次运行
- 若sequencer非空，获取stream、handler、m_tr_recoder
- 设置sequence id为-1，确保该sequence已终止执行
- 若m_sequencer非空，注册sequence
- 提起objection并锁住uvm_get_to_lock_dap，然后pre_start、pre_body、pre_do、mid_do、body、post_do、post_body、post_start一系列操作安排上，最后drop
objection
- 清理现场，end_tr、m_sequence_exiting、children_array.dekete等
**既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，涵盖了95%以上C C++开发知识点，真正体系化！**
**由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新**
**[如果你需要这些资料，可以戳这里获取](https://bbs.csdn.net/topics/618668825)**
sequence state是否在UVM_CREATE、UVM_STOPPED、UVM_FINISHED中，不在的话报uvm fatal
- 如果parent sequence不为空的话，sequence.children_array置一
- 如果sequence优先级小于-1，报fatal，这优先级溢出啦
- 如果sequence优先级小于0（为-1），parent sequence为空优先级默认100，非空则使用parent sequence的优先级作为当前sequence的优先级
- 清空当前sequence的response queue，确保已退出上次运行
- 若sequencer非空，获取stream、handler、m_tr_recoder
- 设置sequence id为-1，确保该sequence已终止执行
- 若m_sequencer非空，注册sequence
- 提起objection并锁住uvm_get_to_lock_dap，然后pre_start、pre_body、pre_do、mid_do、body、post_do、post_body、post_start一系列操作安排上，最后drop
objection
- 清理现场，end_tr、m_sequence_exiting、children_array.dekete等
[外链图片转存中...(img-1NdO6zhf-1715819228319)]
[外链图片转存中...(img-Mf2NmpvV-1715819228320)]
**既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，涵盖了95%以上C C++开发知识点，真正体系化！**
**由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新**
**[如果你需要这些资料，可以戳这里获取](https://bbs.csdn.net/topics/618668825)**
1271
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
