基于C语言的GPIO操作
已知：战舰开发板连接按键（输入设备）KEY0、KEY1、KEY2，和发光二极管（输出设备）LED0、LED2.
要求：用户任意按下某个按键，开发板根据用户按下的不同的按键，采用不同的方式使二极管闪烁。

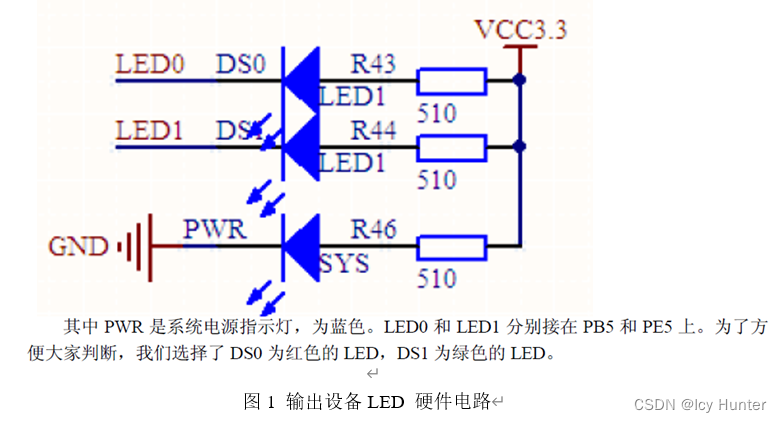

硬件电路如下：

实验讲解

题目分析

由于实验要求需要我们进行输入输出操作，那么就需要使用到GPIO，需要电亮二极管，因为硬件的响应速度是十分迅速的，如果仅仅在程序中输出一下高电平，那现实中LED只是在极短的时间闪一下，以至于我们根本观察不到它亮过，因此这里需要使用延时，由于我们只需要看到灯亮灯灭的效果即可，那么使用软件延时即可，即用while循环来达到延时的效果，虽然精度和效率都不高，但是实现起来是十分方便的，也符合我们的实验要求。
由于LED0和LED1分别接在PB5和PE5上，因此我们只需要操控GPIOB和GPIOE的Pin5的输出即可实现实验需要的效果了。

实现方式

下面的实验将使用CMSIS标准库版。CMSIS全称Cortex MicroController Software Interface Standard由ARM 与芯片厂商建立的软件接口标准。芯片商意法半导体公司（ST公司）推出的STM32 标准库函数就是遵循CMSIS标准。

文件概览
