01 背景介绍

随着聚变研究的深入发展，对等离子体参数测量的精度、时间分辨率和数据处理能力提出了更高的要求。汤姆逊散射诊断读出电子学系统作为该技术的核心硬件载体，其性能直接决定了等离子体参数诊断的可靠性、适用边界与工程化应用潜力。

汤姆逊散射诊断技术作为一种先进的高温等离子体参数检测手段，通过激光与等离子体电子的相互作用及光谱特征分析实现精密测量。该技术依托电子学系统的创新架构与精准调控机制，成功构建了兼具主动诊断灵活性、亚微秒级时空分辨率、多量程参数适应性和微克级测量精度等优势，其技术特性与聚变等离子体的极端工况参数形成精准匹配，现已成为磁约束核聚变装置中电子温度、密度等关键参数诊断的核心技术方案。

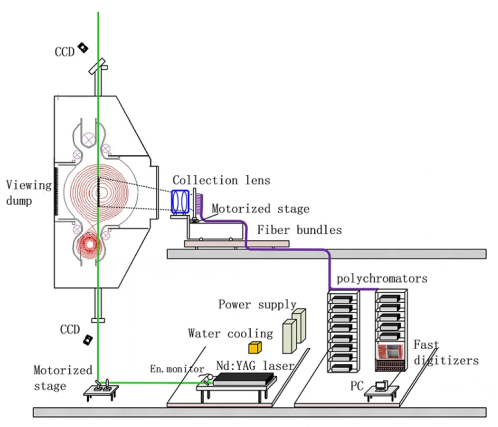

垂直汤姆逊散射系统示意图[1]

02 面临挑战

• 极高时间分辨率需求：等离子体演化过程具有微秒至皮秒量级的瞬态特性，对读出电子学系统的时间响应能力提出严苛要求，需实现纳秒级甚至皮秒级的时间分辨率。
• 复杂极端环境下的系统可靠性：在高功率激光辐照、强电磁脉冲干扰等恶劣实验条件下，电子学系统需同时具备硬件层面的抗干扰设计、信号完整性保障及长期运行稳定性。
• 高昂的硬件开发成本：高速高精度ADC器件受限于高频信号处理对电路阻抗匹配、低噪声供电、高制程工艺及良品率控制的严苛要求，导致基于多通道高速连续采样架构的数据采集系统开发成本显著增加。

03 解决方案

中科采象针对核聚变研究中的高精度等离子体诊断需求，提出高时间分辨率、高动态范围、低噪声的汤姆逊散射诊断读出电子学解决方案。该方案集成信号采集模块、μXI控制器及机箱、同步机、DAQ工作站及万兆光口交换机等模块，采用先进的数据采集、信号处理和高速存储技术，结合优化的光学系统和数据分析算法，可支持多插槽机箱级联的方法进行通道拓展，满足高精度等离子体诊断的需求，实现以下功能：

• 多通道数据采集优化：支持数百至上千通道的灵活拓展，通过高密度信号采集架构有效提升空间分辨率。
• 实时信号处理增强：基于FPGA架构实现数据实时处理，有效减少实验后处理时间。
• 远程交互系统升级：支持以太网/光纤双模传输，实现远程数据交互与系统状态监测，配备图形化人机交互界面（GUI），提供便捷的实验操作流程与实时数据可视化功能。

方案系统框图

04 方案优势

• 超高速数据采集：基于DRS-4 SCA芯片实现纳秒级时间分辨率，该专用集成电路由瑞士保罗谢勒研究所（PSI）研发，采用独创性多米诺环形采样技术，突破传统ADC的逐次逼近或流水线架构限制，在5GSPS采样速率下仍保持显著低功耗特性。支持4/8通道集成设计，相较同类高速ADC设备具有更高性价比，可精准捕获高速等离子体瞬态演化过程。
• 可扩展系统架构：配备标准化数据接口协议，预留多维度扩展能力，确保与未来升级系统的无缝对接，支持分布式测量网络构建。
• 高可靠性与环境适应性：采用抗干扰设计，适应高功率激光、强电磁场等恶劣实验环境。
• 模块化设计：采用紧凑型插拔架构设计，支持根据实验场景的通道规模、采样精度等参数需求，通过功能模块组合实现系统快速重构，兼顾实验室固定部署与移动测量场景。

[1] 商洁, 黄渊, 杨凯, 陈宝维, 刘春华, 杨屹. 汤姆逊散射技术在HL-2A装置上的应用进展[J]. 光谱学与光谱分析, 2021, 41(2): 333. Jie SHANG, Yuan HUANG, Kai YANG, Bao-wei CHEN, Chun-hua LIU, Yi YANG. Progress of Thomson Scattering Diagnostic on HL-2A Tokamak[J]. Spectroscopy and Spectral Analysis, 2021, 41(2): 333.
