1、通用开关是指由单个继电器构成的一类开关体系结构。用户可以将这些继电器互连,形成标准开关结构,如 MUX 或矩阵,应用到自己的体系结构,或者简单地用于切换单个信号线的通断。当用于创建更大的标准开关结构时,这种方法的缺点就是成本相对较高,或者性能较低,主要是因为连接器较高的引脚使用率,加上需要将继电器与连接器都要连接在一起, 从而也导致密度很低。
然而,这也使得他们非常灵活,特别是当使用外部互连系统,如大规模互连解决方案, 使系统被重新配置为不同的应用。由于这个原因,它们可以用于在设计支持各种产品的测试系统中,在这些产品中,尽量减少所需测试系统的数量是非常重要的。

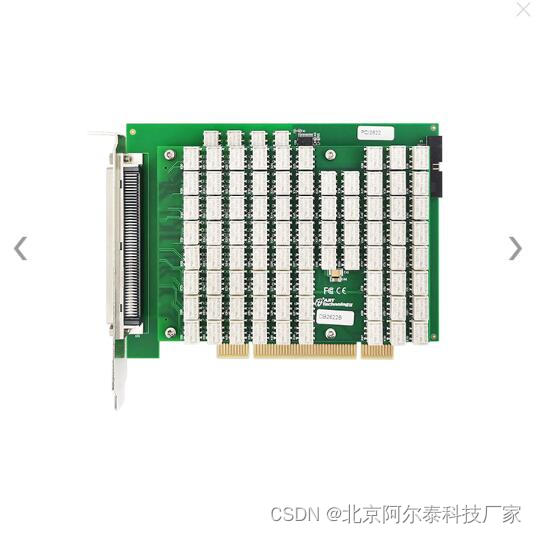

阿尔泰科技的100个单刀单掷继电器组成的通用开关模块PCI2622(如图)
产品型号 | PCI2622 | ||
产品系列 | 通用开关 | ||
连接器 | LFH-200P母座 | ||
拓扑结构 | 100-SPST通用开关 | LFH200转4x50针DSUB开关电缆C款(选配) | |
50-DPST通用开关 | |||
输入特性 | 最大切换电压 | 通道间 | 100V |
通道与地 | 100V, CAT I | ||
最大切换功率(单通道) | 60W,62.5VA | ||
最大切换电流(单通道) | 1A | ||
最大承载电流(单通道) | 1A | ||
直流路径电阻 | 最初时 | <0.5Ω | |
寿命终止时 | ≥1.0Ω | ||
热电动势 | <12μV | ||
支持RTSI<0..7>触发 |
2、矩阵开关卡是灵活的开关配置之一。矩阵可以将多个输入连接到多个以列和行形式组织的输出。可以将任意列连接到任意数量的行,将任意行连接到任意数量的列。在行和列的每个交叉点都有一个开关。当开关闭合时,行连接到列。
阿尔泰科技128个交叉点组成的高密度 PXI矩阵开关模块PXI2601(如图)
产品型号 | PXI2601 | ||
产品系列 | 矩阵开关 | ||
连接器 | DIN41612-128P公头 | ||
接线方式 | 前置式接线端子盒(选配) | ||
拓扑结构 | 2线4×32矩阵 | TB2601-4_32端子盒 | |
2线8×16矩阵 | TB2601-8_16端子盒 | ||
2线两组4×16矩阵 | TB2601-D4_16端子盒 | ||
输入特性 | 最大切换电压 | 通道间 | 150 V |
通道与地 | 150 V, CAT I | ||
最大切换功率(单通道) | 30W, 37.5 VA | ||
最大切换电流(单通道) | 直流 | 1A | |
交流 | 0.25A | ||
最大承载电流(单通道) | 直流 | 2A | |
交流 | 0.5A | ||
直流路径电阻 | 最初时 | < 1Ω | |
寿命终止时 | ≥2Ω | ||
热电动势 | < 9μV | ||
最小电流 | 10μA | ||
支持PXI Trigger<0..7>触发、外部触发(前面板) |
3、多路复用开关是一种可以将一个输入连接到多个输出或一个输出连接到多个输入的拓扑结构。这种拓扑通常用于扫描,适合将一系列通道自动连接到公共线路的的设备。

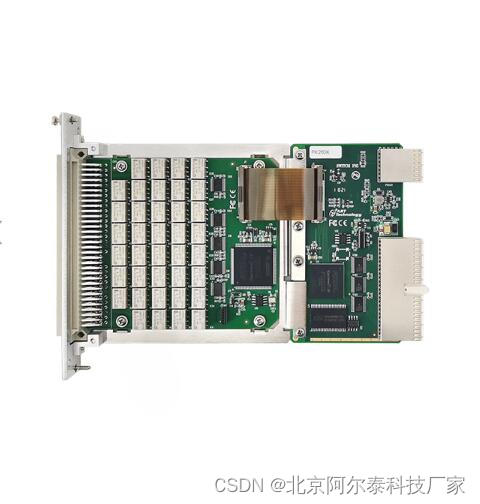

阿尔泰科技PXI总线多路复用开关模块PXI2602(如图)
产品型号 | PXI2620 | ||
产品系列 | 多路复用开关 | ||
连接器 | DIN41612-128公头 | ||
拓扑结构 | 1线120×1多路复用开关 | 选配:TB2620前置式接线端子盒 或DIN41612-128P母头转散线 | |
2线60×1多路复用开关 | |||
输入特性 | 最大切换电压 | 通道间 | 100V |
通道与地 | 100 V, CAT I | ||
最大负载电流 | 1A | ||
最大切换功率 | 30W,37.5VA | ||
直流路径电阻 | 最初时 | < 0.5Ω | |
寿命终止时 | ≥1Ω | ||
热电动势 | < 12μV | ||
支持PXI Trigger<0..7>触发、外部触发(前面板) |
