DTU-1091N 无线通讯模块、工业物联网无线数据终端 RS232 和 RS485 接口

      DTU-1091N 无线通讯模块是一种物联网无线数据终端，利用公用蜂窝网络为用户提供无线长距离数据传输功能。

     该产品采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供 RS232 和 RS485 接口，可直接连接串口设备，实现数据透明传输功能；低功耗设计；提供 1 路 ADC,2 路 I/O，可实现数字量输入输出、脉冲输出、模拟量输入、脉冲计数等功能。

      该产品已广泛应用于物联网产业链中的 M2M 行业，如智能电网、智能交通、智能家居、金融、移动 POS 终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

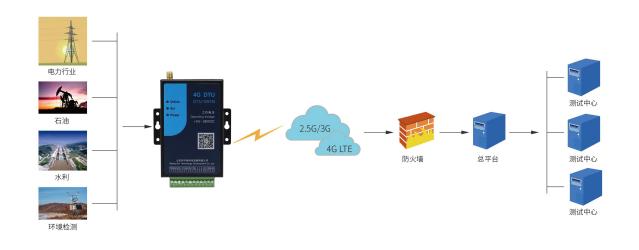

 DTU-1091N 典型应用如图 1-1 所示：



工业级应用设计

采用高性能工业级无线模块

采用高性能工业级 32 位通信处理器

低功耗设计，支持多级休眠和唤醒模式，最大限度降低功耗

采用金属外壳，保护等级 IP30。金属外壳和系统安全隔离，特别适合于工控现场的应用

宽电源输入（DC 5~36V）

稳定可靠

WDT 看门狗设计，保证系统稳定

采用完备的防掉线机制，保证数据终端永远在线

RS232/RS485 接口内置 15KV ESD 保护

SIM/UIM 卡接口内置 15KV ESD 保护

电源接口内置反相保护和过压保护

 天线接口防雷保护（可选）

标准易用

采用工业端子接口，特别适合于工业现场应用

 提供 1 路标准 RS232 和 1 路标准 RS485 接口（或 2 路标准 RS232），可直接连接串口设备

智能型数据终端，上电即可进入数据传输状态

提供功能强大的中心管理软件，方便设备管理（可选）

使用方便，灵活，多种工作模式选择

方便的系统配置和维护接口

支持串口软件升级和远程维护

功能强大

支持 TCP server 功能，可同时支持 4 个 TCP 连接（可选）

支持双数据中心备份传输及多数据中心同步传输（5 个数据中心）

提供 2 路 I/O，可实现 2 路数字量输入输出；1 路模拟量采集(电流采集)

支持多种上下线触发模式，包括短信、电话振铃、串口数据触发上下线模式

支持根据域名和 IP 地址访问中心

内嵌标准的 TCP/IP 协议栈，支持透明数据传输

支持 APN/VPDN

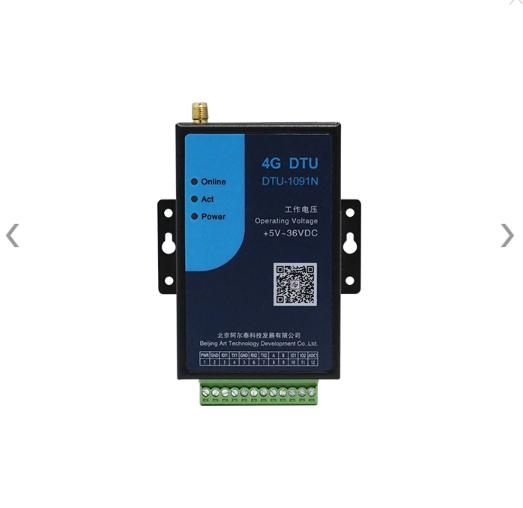

 阿尔泰科技 DTU-1091N

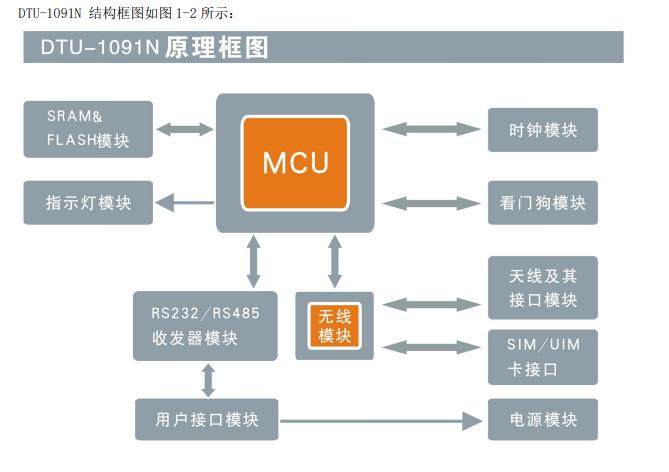

工作原理图
