防火墙GRE over IPSec配置

一、基础知识

1、GRE隧道

GRE隧道是一种网络通信协议，使用通用路由封装（GRE）技术，能够将一种网络协议下的数据报文封装在另一种网络协议中，从而实现在另一个网络层协议中的传输。

GRE隧道的基本概念和工作方式

• 基本概念：GRE隧道提供了一种在网络之间建立点对点连接的方法，可以在不兼容的网络之间传递数据。
• 封装和解封装：GRE技术通过封装原始数据报文，在外部加上一个新的GRE头部信息，经过传输到达目的地后再进行解封装，还原成原始数据报文格式。
• 隧道安全：通过使用关键字（Key）和校验和（Checksum）来确保数据传输的安全性和完整性。
• 技术支持：GRE支持多种网络协议之间的封装，包括IPv4、IPv6等，使其具有很高的灵活性和适用性。

GRE隧道的技术特性与优势

• 兼容性：GRE支持多种网络协议，可以轻松地在不同网络环境之间传输数据，解决了网络不兼容的问题。
• 安全性：虽然GRE本身不提供加密功能，但可以与IPSec等加密协议结合使用，增强数据传输的安全性。
• 灵活性：GRE隧道不需要特定的路由器或交换机支持，只需要两端设备支持GRE协议即可轻松部署和管理。

2、IPSec加密

PSec（Internet Protocol Security）是为IP网络提供安全性的协议和服务的集合，主要用于增强VPN（Virtual Private Network，虚拟专用网）的安全性。IPSec通过为IP通信提供加密和认证服务，确保数据在不安全的网络环境如Internet中传输的安全性。这种技术是VPN中常用的一种，以保障远程访问和数据传输的安全性和私密性。

在传统的IP通信中，数据包容易被截取或篡改，而IPSec通过加密和认证两种主要方式，有效地提高了数据传输的安全性。加密过程使用ESP（Encapsulating Security Payload）协议，保证数据的机密性，防止数据在传输过程中被窃听。而认证则通过AH（Authentication Header）协议来实施，它确认数据发送方的身份并确保数据在传输过程中未被篡改，保持信息的完整性。

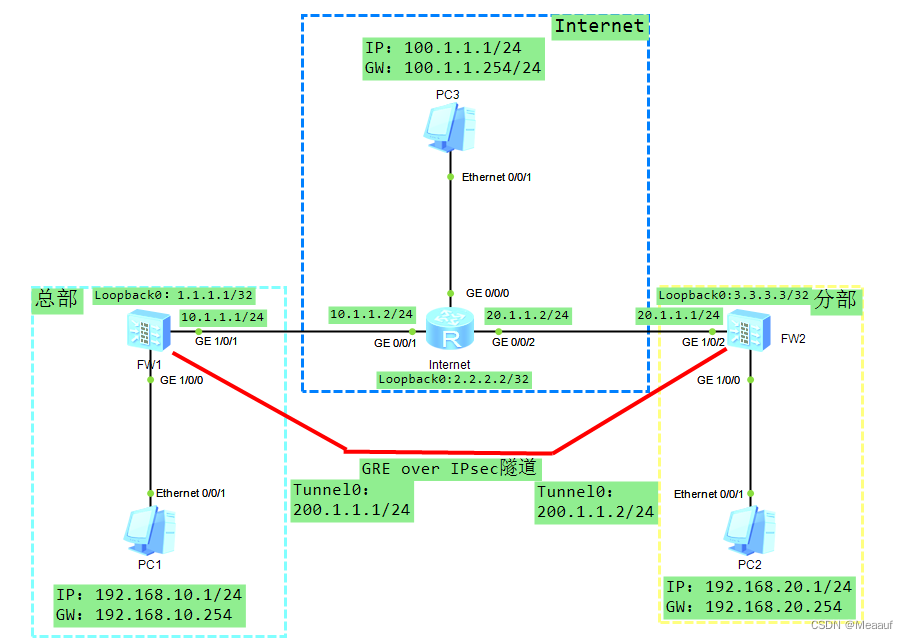

二、组网需求

1. 总部和分部可通过出口防火墙 NAPT方式访问Internet。
2. 总部和分部内部运行OSPF，归属区域0，进程号为1，为了方便管理需要在OSPF中发布Loopback地址。
3. 在FW1和FW2间启用GRE隧道，隧道内承载OSPF协议，使总部和分部内网连通。
4. IPSec VPN针对GRE隧道内数据进行加密，其中isakmp策略定义加密算法采用3des，散列算法采用md5，预共享密钥为huawei@123。DH组使用2。转换集myset定义加密验证方式为esp-des esp-md5-hmac，加密图定义为mymap。

三、有线网络配置

1、基础网络信息配置

为了方便测试，所有已激活的防火墙接口都开启service-manage ping permit

FW1

Username:admin
Password:Admin@123
The password needs to be changed. Change now? [Y/N]: y
Please enter old password: Admin@123
Please enter new password: admin@123
Please confirm new password: admin@123
<USG6000V1>system-view
[USG6000V1]sysname FW1
[FW1]int g1/0/0
[FW1-GigabitEthernet1/0/0]ip add 192.168.10.254 24
[FW1-GigabitEthernet1/0/0]service-manage ping permit      # 允许PING流量通过
[FW1-GigabitEthernet1/0/0]int g1/0/1
[FW1-GigabitEthernet1/0/1]ip add 10.1.1.1 24
[FW1-GigabitEthernet1/0/1]service-manage ping permit
[FW1-GigabitEthernet1/0/1]int l0
[FW1-LoopBack0]ip add 1.1.1.1 32
[FW1-LoopBack0]quit
[FW1]firewall zone untrust
[FW1-zone-untrust]add interface g1/0/1
[FW1-zone-untrust]quit
[FW1]firewall zone trust
[FW1-zone-trust]add interface g1/0/0
[FW1-zone-trust]quit

FW2

Username:admin
Password:Admin@123
The password needs to be changed. Change now? [Y/N]: y
Please enter old password: Admin@123
Please enter new password: admin@123
Please confirm new password: admin@123
<USG6000V1>system-view
[USG6000V1]sysname FW2
[FW2]int l0
[FW2-LoopBack0]ip add 3.3.3.3 32
[FW2-LoopBack0]int g1/0/2
[FW2-GigabitEthernet1/0/2]ip add 20.1.1.1 24
[FW2-GigabitEthernet1/0/2]service-manage ping permit
[FW2-GigabitEthernet1/0/2]int g1/0/0
[FW2-GigabitEthernet1/0/0]ip add 192.168.20.254 24
[FW2-GigabitEthernet1/0/0]service-manage ping permit
[FW2-GigabitEthernet1/0/0]quit
[FW2]firewall zone trust
[
